Дисплей графический LCD HD 10.1 дюима, c емкостным тачскрином и разрешением 1280х800 пикселей
Код товара: CTTL13650
Есть в наличии| 15860 c |
| 15860 c |
 |
|
|
Описание
Технические характеристики
Комплектация

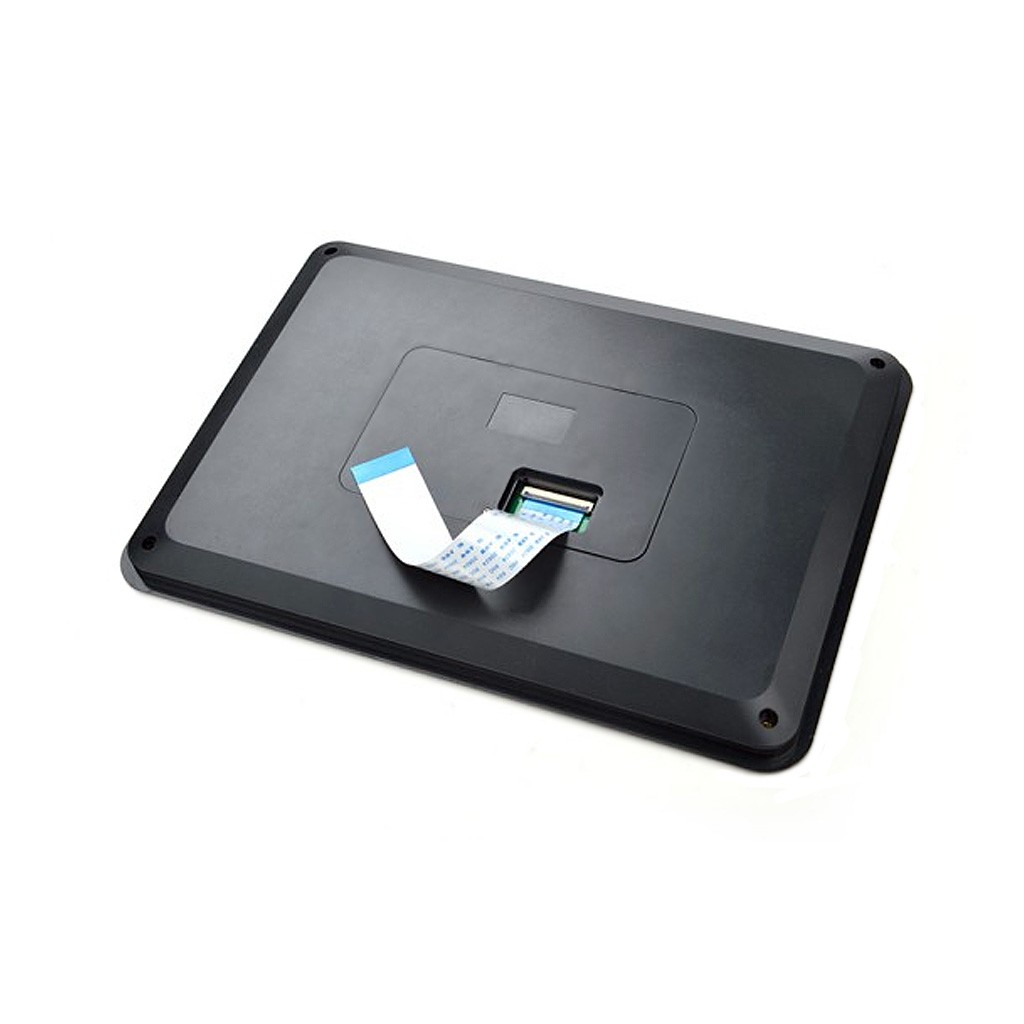

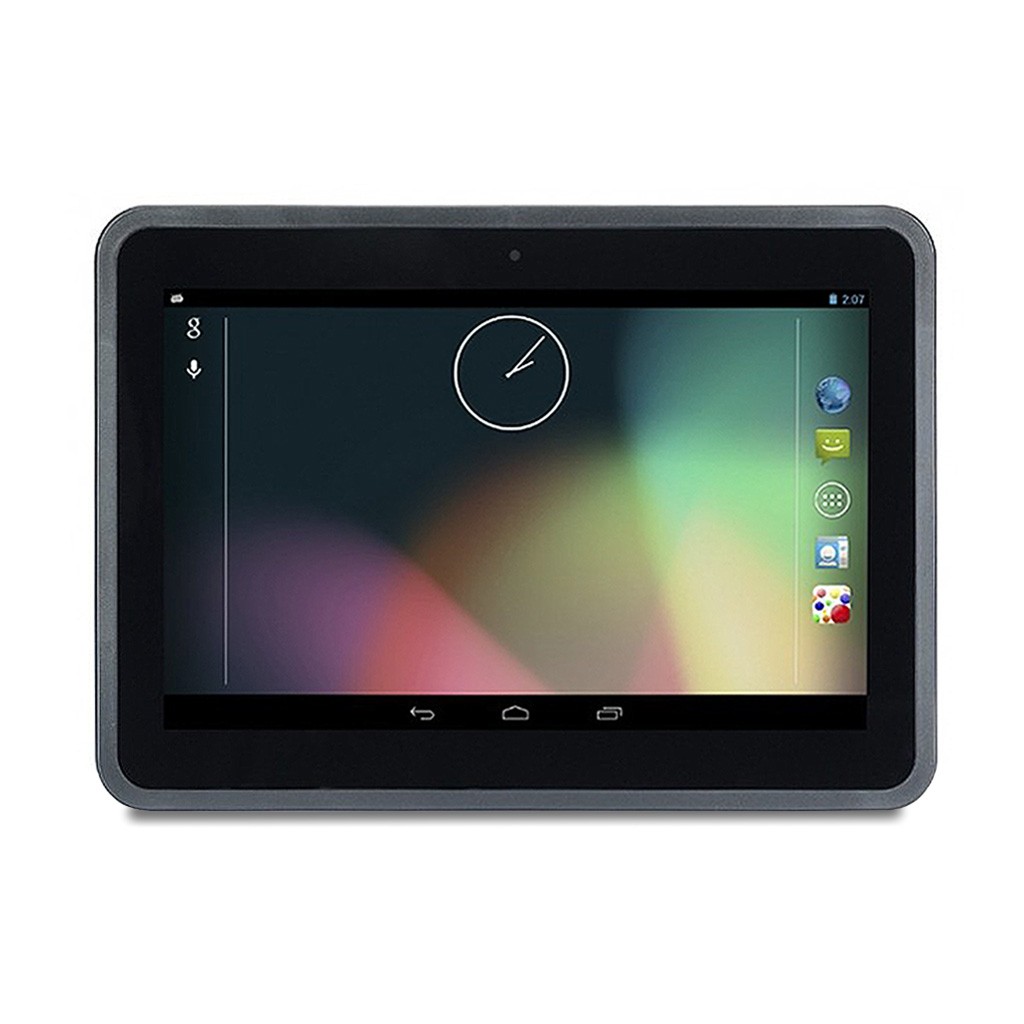

Компактные одноплатные компьютеры семейства NanoPi и NanoPC, наравне со своими прочими аналогами, способны выводить любую графическую информацию, будь то окно операционной системы или интерфейс другого запущенного приложения. Они тажке поддерживают удобный способ ввода данных через сенсорную панель. Специально для этой платформы разработана 10-дюймовый цветный дисплей HD101 FriendlyARM. Модель обладает высоконстрастной IPS-матрицей с разрешением 1280х800 точек и укомплектован ёмкостной сенсорной панелью, обрабатывающей до 10 одновременных касаний. Дисплей HD101 оснащён единственным 45-контактным разъёмом подключения FFC/FPC с последовательной шиной RGB888 для передачи изображения, шиной I2C для прямой связи с контроллером сенсорнной панели, и однопроводной шиной 1-Wire для остальных функций. У дисплея малая толщина, всего 13.75мм, и интересный дизайн корпуса со скруглёнными углами. Для крепления к чему-либо, в корпусе предусмотрены 4 монтажных отверстия с резьбой диаметром 6мм.
Интерфейсы разъёма подключения
| Контакт# | Название | Описание |
| 1, 2 | VDD_5V | Напряжение питания LCD модуля 5В |
| 11?20?29, 37?38?39?40, 45 | DGND | Общий, заземление |
| 3-10 | VD0-VD7 | RGB синий составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 12-19 | VD8-VD15 | RGB зелёный составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 21-28 | VD16-VD23 | RGB красный составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 30 | GPIO | Подключен к порту ввода-вывода PD4 STM8S003F3P6 |
| 31 | 1-WIRE | Подключен к порту PA3 STM8S003F3P6. Контроллер используется для идентификации модели LCD, реализует функцию сенсорной панели и управляет подсветкой (см. Технология FriendlyARM 1-WIRE) |
| 32 | nRESET | Входящий низкоуровневый сброс контроллера сенсорной панели |
| 33 | VDEN | Сигнал включения данных вертикальной развёртки |
| 34 | VSYNC | Сигнал вертикальной синхронизации |
| 35 | HSYNC | Сигнал горизонтальной синхронизации |
| 36 | LCDCLK | Сигнал синхронизации частоты пикселя |
| 41 | TP-SCL | Тактирование шины I2C/IIC контроллера сенсорной панели |
| 42 | TP-SDA | Данные шины I2C/IIC контроллера сенсорной панели |
| 43 | TP-INT | Прерывание от контроллера сенсорной панели |
| 44 | NC | Не подключен |
Технология FriendlyARM 1-WIRE
Все дисплейные модули FriendlyARM обладают проприетарным интерфейсом 1-Wire, отличающегося от общеизвестного однопроводного стандарта 1-Wire частотой сигнала 9.6кГц, генерируемой с помощью таймеров процессора ARM (но не ШИМ). В схему каждого LCD модуля FriendlyARM встроен 1-Wire процессор ARM, в памяти которого храниться уникальный номер ID. Этот идентификатор позволяет операционной системе одноплатного ПК семейства FriendlyARM правильно распознать LCD и загрузить для него соответствующий драйвер. Таким образом реализуется метод подключения, аналогичный технологии Plug-and-Play. Кроме того, интерфейс 1-Wire FriendlyARM применяется для настройки уровня подсветки LCD. Значение в диапазоне передаётся во встроенный в дисплей процессор ARM и им же обрабатывается.

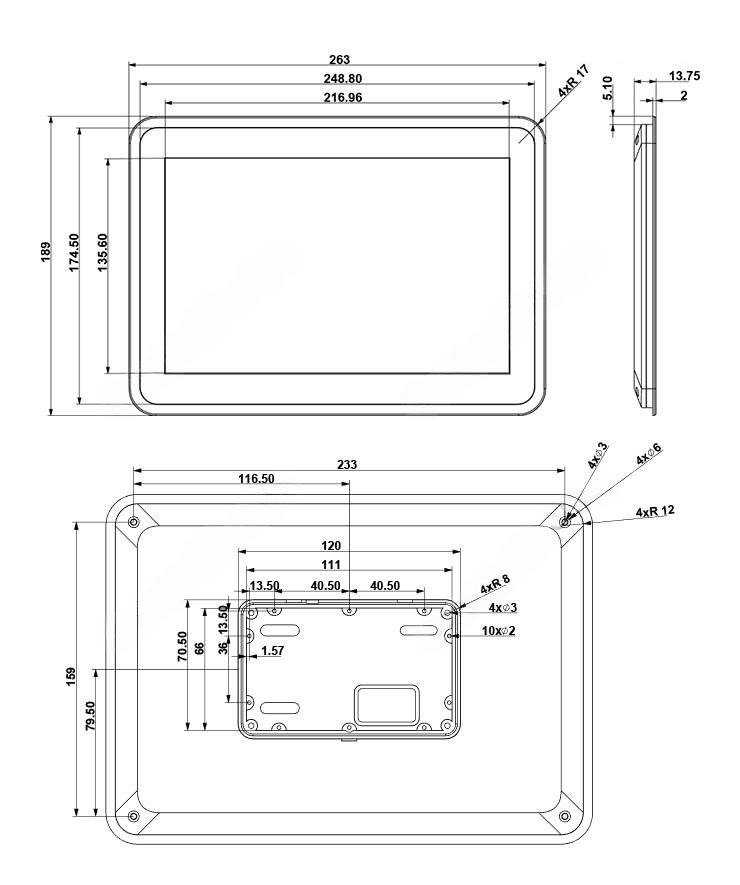

Физические размеры, мм
 |
Документация
- Электрическая принципиальная схема дисплея HD101 FriendlyARM (PDF);
- Спецификация матрицы EJ101IA-02A / AA1010002 001 Innolux (англ., PDF);
- Поддержка FriendlyARM на GitHub;
- FriendlyELEC вики для LCD-HD101 (web-версия);
------------------
