Дисплей графический LCD с диагональю 7 дюймов, разрешением 800х480 пикселей и резистивным тачскрином
Код товара: CTTL13651
Есть в наличии| 8170 c |
| 8170 c |
 |
|
|
Описание
Технические характеристики

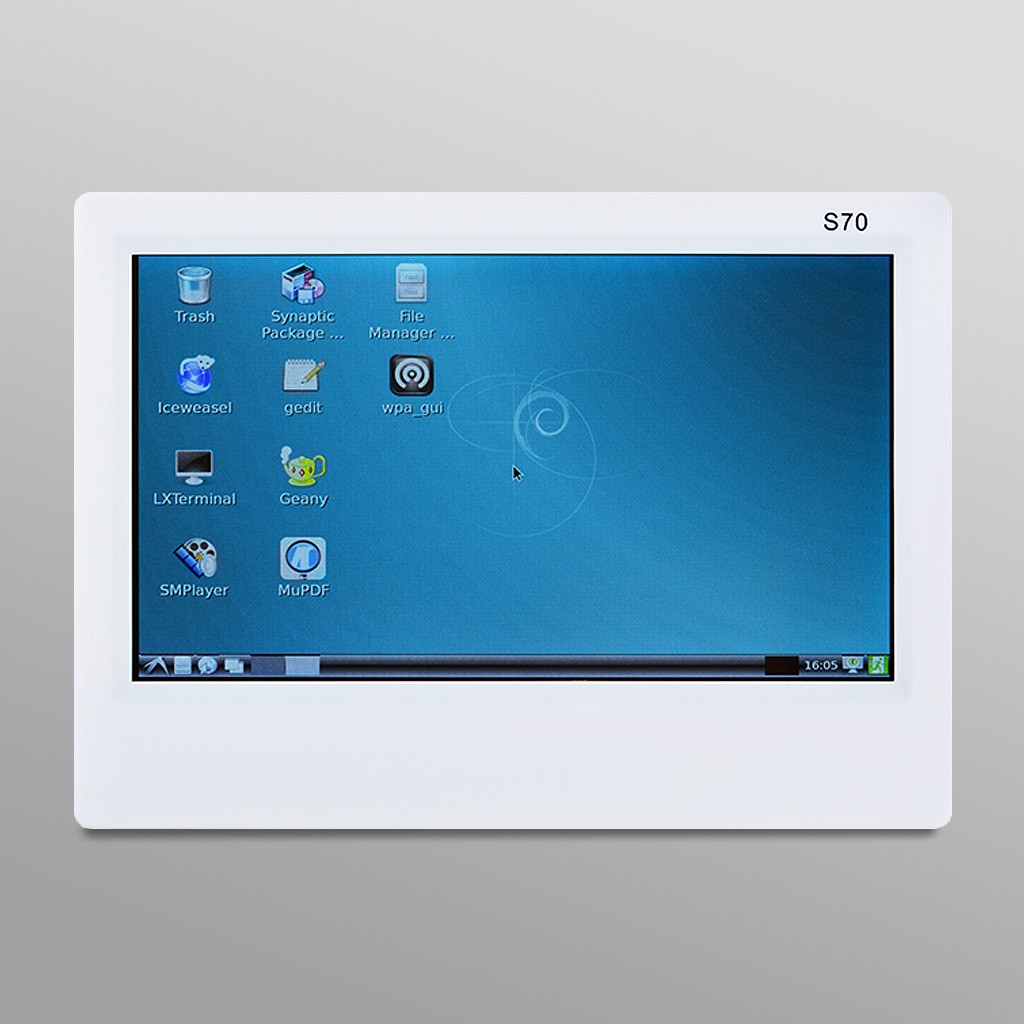

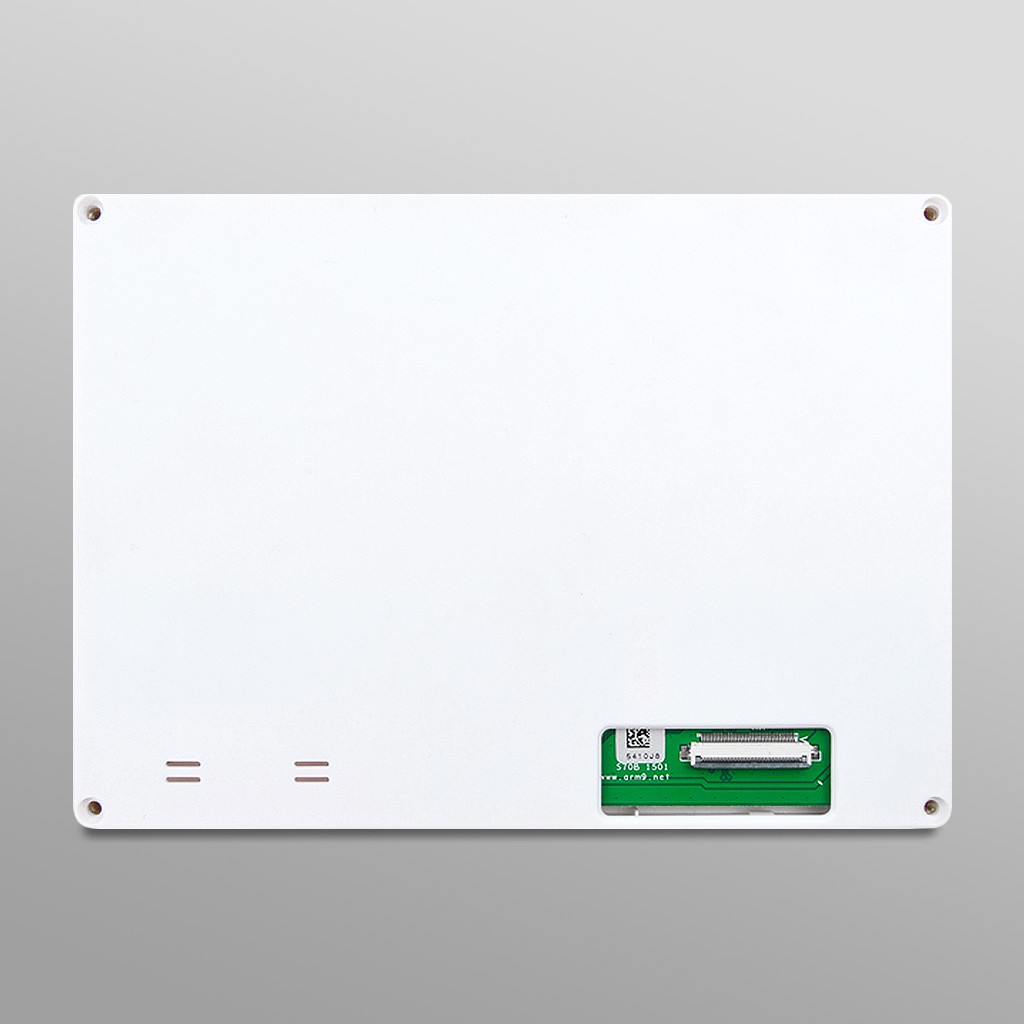

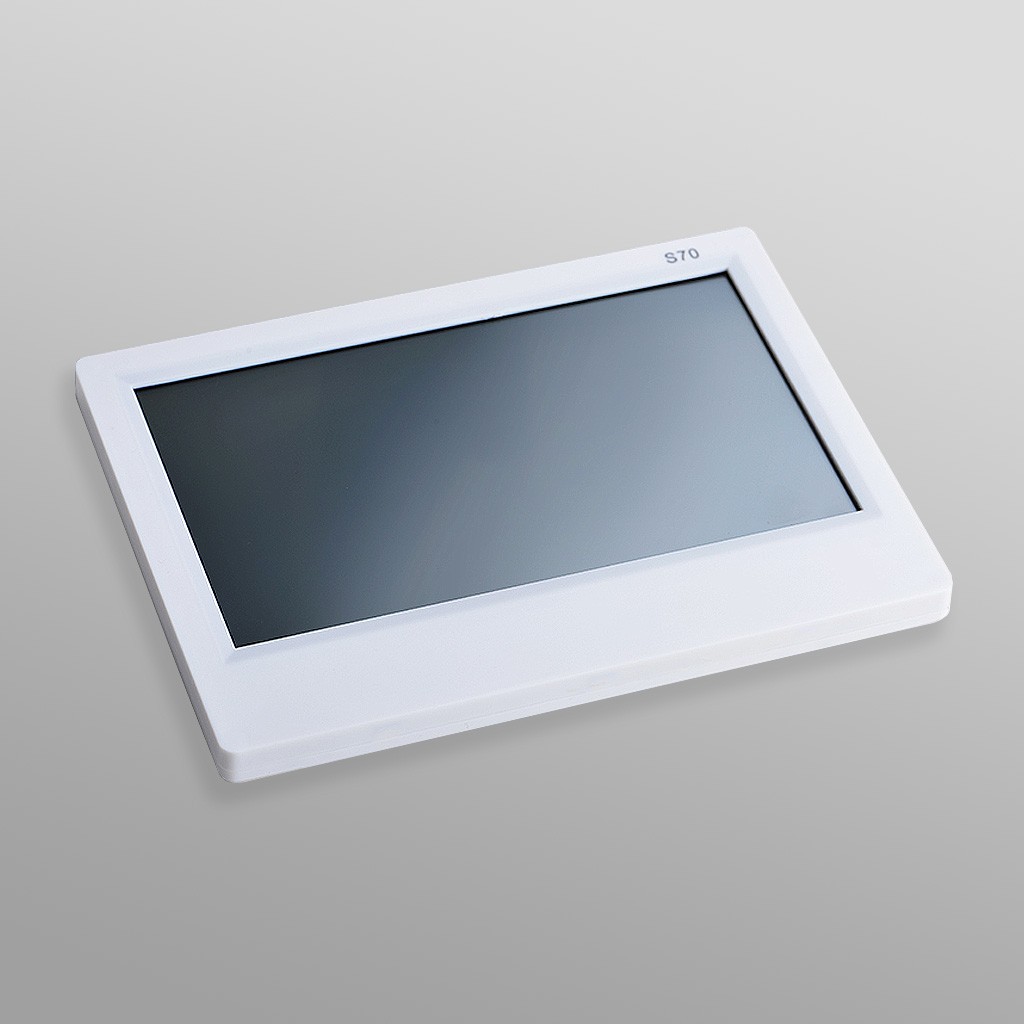

Компактные одноплатные компьютеры семейства NanoPi и NanoPC, наравне со своими прочими аналогами, способны выводить любую графическую информацию, будь то окно операционной системы или интерфейс другого запущенного приложения. Они тажке поддерживают удобный способ ввода данных через сенсорную панель. Специально для этой платформы разработан 7-дюймовый цветной дисплей S70 FriendlyARM. Модель обладает высоконстрастной IPS-матрицей с разрешением 800х480 точек и укомплектован резистивной сенсорной панелью, обрабатывающей только 1 касание. Дисплей S70 оснащён единственным 40-контактным разъёмом подключения FFC/FPC с последовательной шиной RGB888 для передачи изображения и однопроводной шиной 1-Wire для остальных функций. У дисплея малая толщина, всего 11мм, и интересный дизайн корпуса со скруглёнными углами. Для крепления к чему-либо, в корпусе предусмотрены 4 монтажных отверстия с резьбой диаметром 3мм.

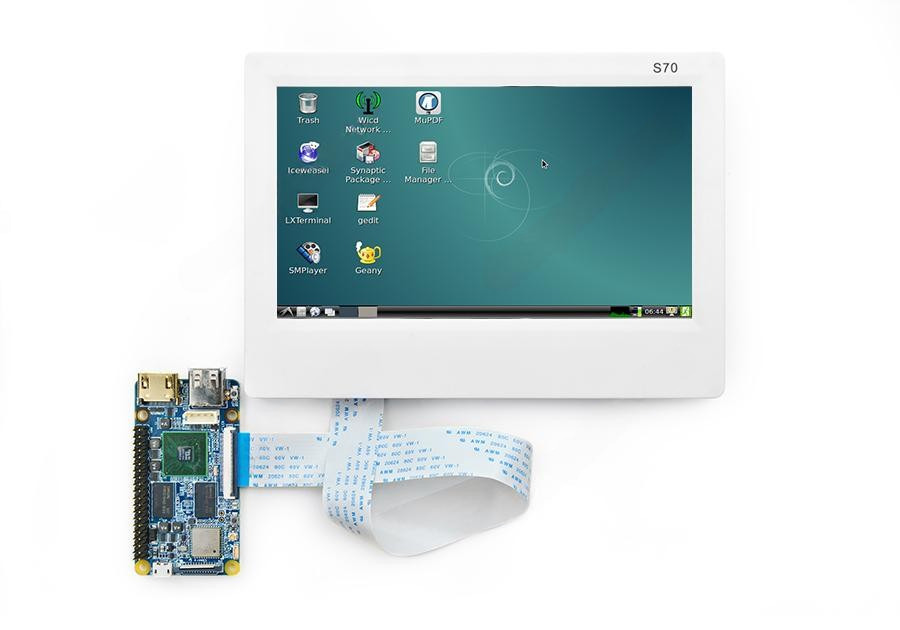

Дисплей S70 совместим со множеством ARM-плат производства FriendlyELEC серии NanoPi, NanoPC, Mini, Tiny или Smart, несмотря на различие в количестве соединительных контактов в интерфейсных разъёмах некоторых из них. Для серии Mini используется адаптер FFC/DIP. Наглядный пример коммутации 40-контактного шлейфа от дисплея с 45-контактным разъёмом NanoPi 2 представлен на изображении:
 |
Обратите внимание! Компьютер NanoPi 2 и кабель FFC40*0.5мм не входят в комплектацию.
Интерфейсы разъёма подключения
| Контакт# | Название | Описание |
| 1, 2 | VDD_5V | Напряжение питания LCD модуля 5В |
| 11?20?29 | DGND | Общий, заземление |
| 3-10 | VD0-VD7 | RGB синий составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 12-19 | VD8-VD15 | RGB зелёный составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 21-28 | VD16-VD23 | RGB красный составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 30 | TOUT1 | Подключен к порту ввода-вывода PD4 STM8S003F3P6 |
| 31 | EINT10 | Подключен к порту PA3 STM8S003F3P6. Контроллер используется для идентификации модели LCD, реализует функцию сенсорной панели и управляет подсветкой (см. Технология FriendlyARM 1-WIRE) |
| 32 | nRESET | Низкоуровневый сброс контроллера сенсорной панели |
| 33 | VDEN | Сигнал включения данных вертикальной развёртки |
| 34 | VSYNC | Сигнал вертикальной синхронизации |
| 35 | HSYNC | Сигнал горизонтальной синхронизации |
| 36 | VCLK | Сигнал синхронизации частоты пикселя |
| 37, 38, 39, 40 | NC | Нет подключения |
Технология FriendlyARM 1-WIRE
Все дисплейные модули FriendlyARM обладают проприетарным интерфейсом 1-Wire, отличающегося от общеизвестного однопроводного стандарта 1-Wire частотой сигнала 9.6кГц, генерируемой с помощью таймеров процессора ARM (но не ШИМ). В схему каждого LCD модуля FriendlyARM встроен 1-Wire процессор ARM, в памяти которого храниться уникальный номер ID. Этот идентификатор позволяет операционной системе одноплатного ПК семейства FriendlyARM правильно распознать LCD и загрузить для него соответствующий драйвер. Таким образом реализуется метод подключения, аналогичный технологии Plug-and-Play. Кроме того, интерфейс 1-Wire FriendlyARM применяется для настройки уровня подсветки LCD. Значение в диапазоне передаётся во встроенный в дисплей процессор ARM и им же обрабатывается.

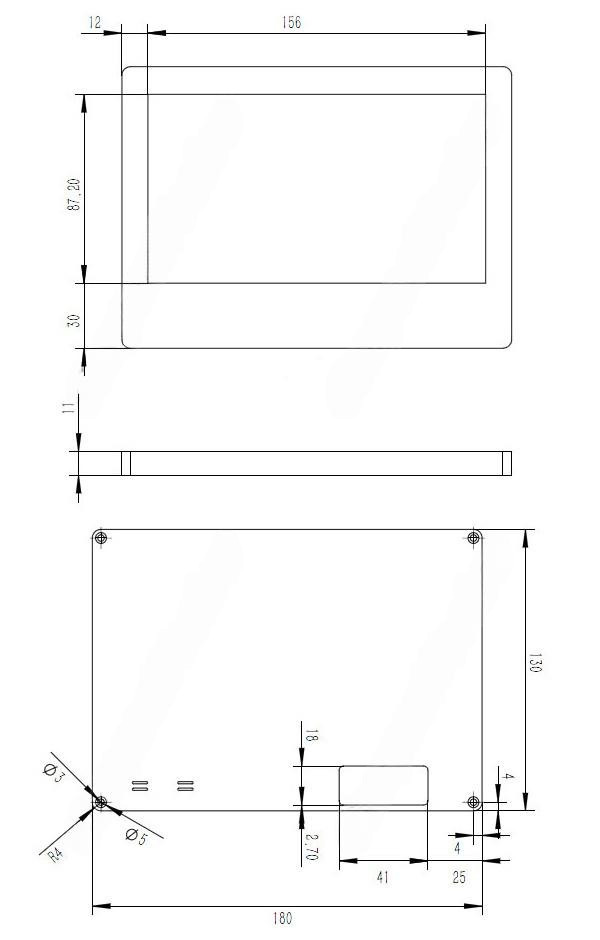

Физические размеры, мм
 |
Документация
- Электрическая принципиальная схема дисплея S70 FriendlyARM (PDF);
- Спецификация матрицы AT070TN92 Innolux (англ., PDF);
- Поддержка FriendlyARM на GitHub;
- FriendlyELEC вики для LCD-S70 (web-версия);
------------------
