Дисплей графический LCD с диагональю 7 дюймов, разрешением 800х480 пикселей и емкостным тачскрином
Код товара: CTTL13652
Есть в наличии| 8890 c |
| 8890 c |
 |
|
|
Описание
Технические характеристики
Комплектация

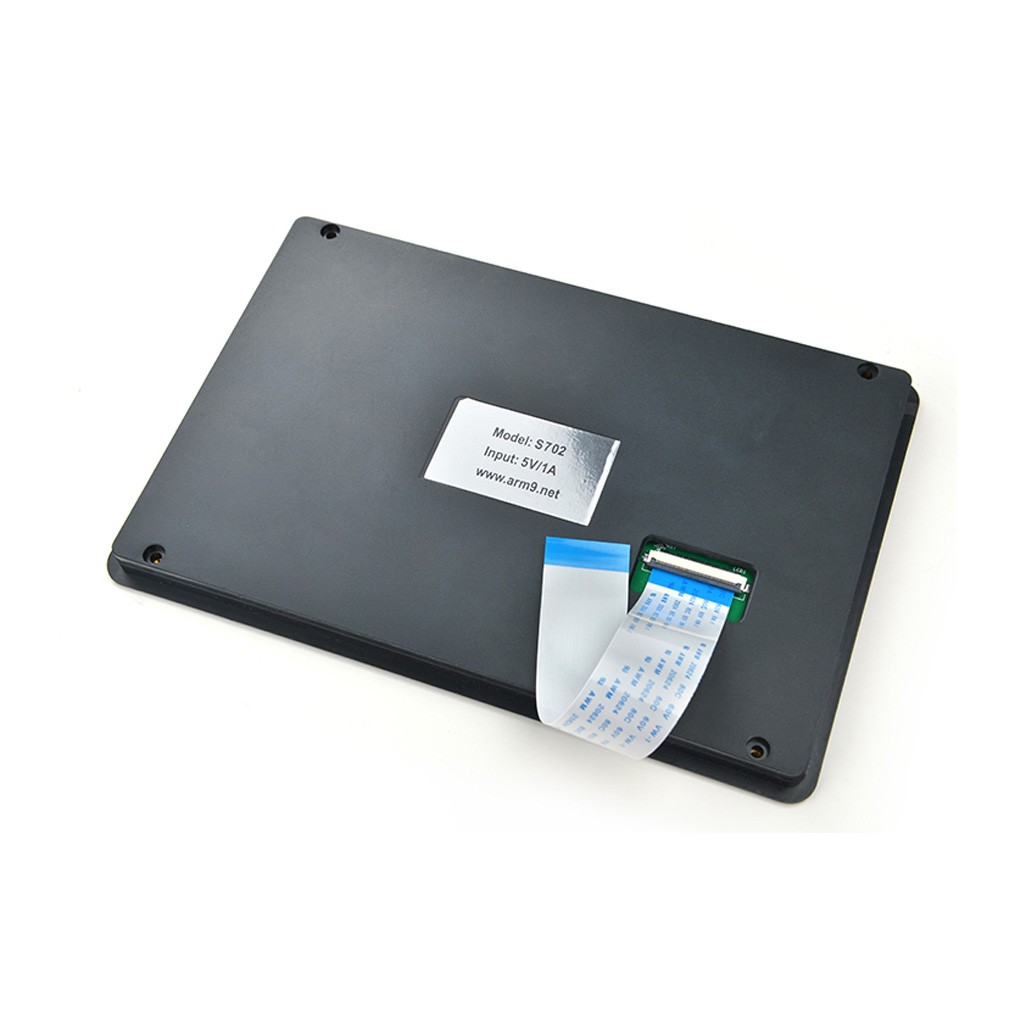

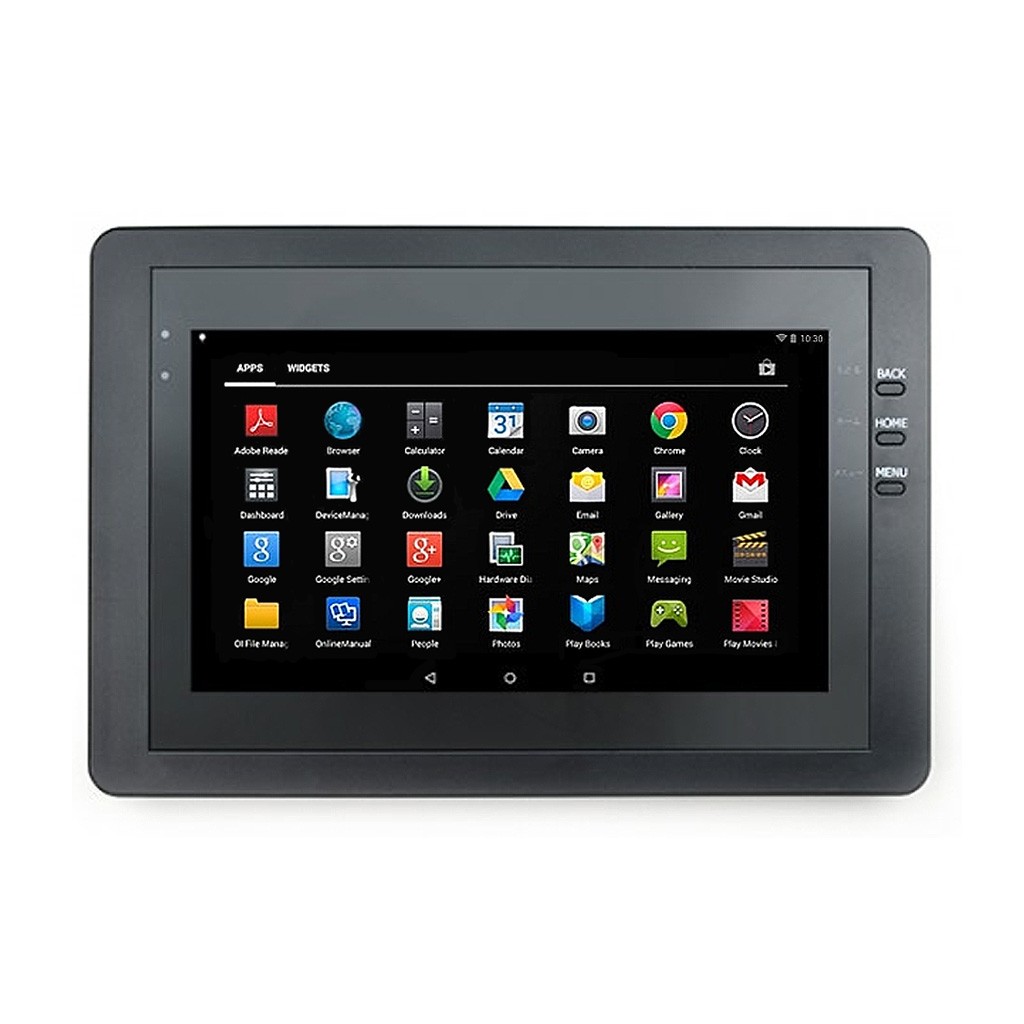

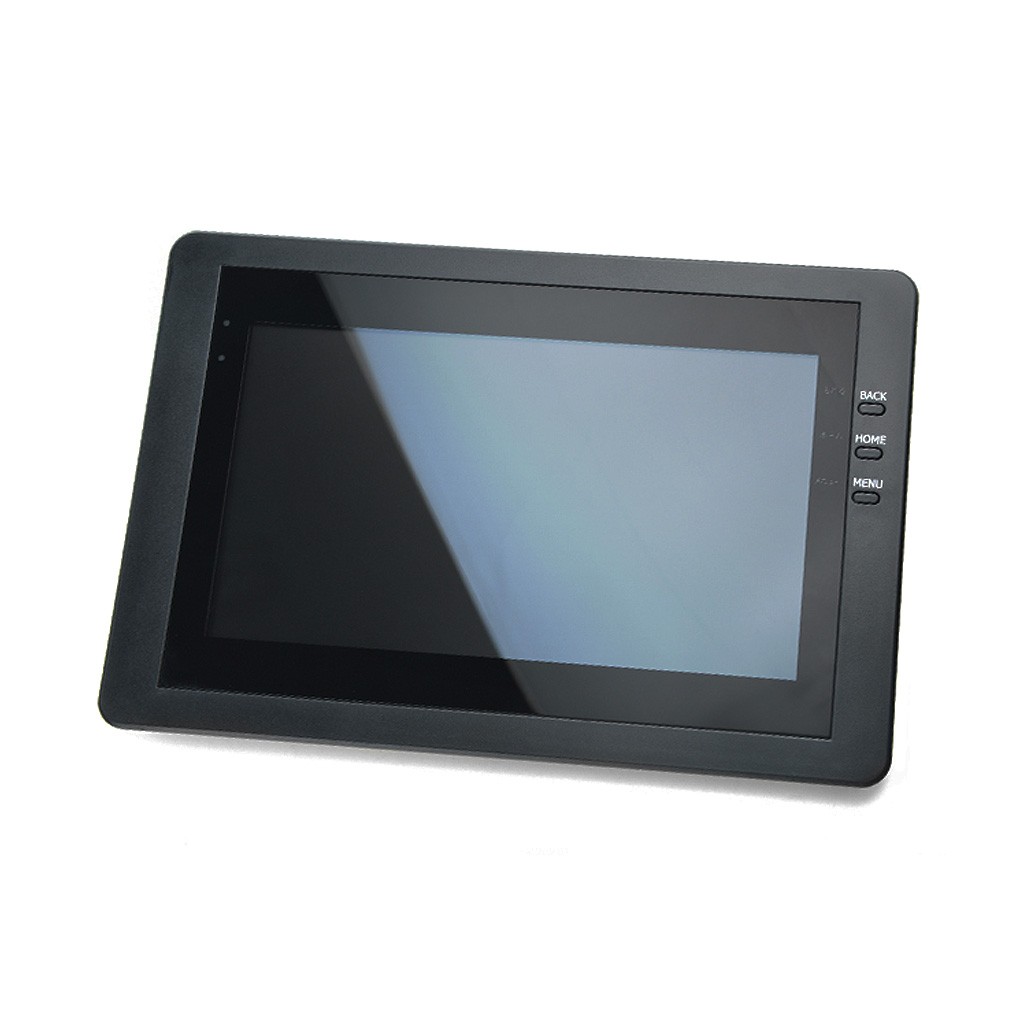

Компактные одноплатные компьютеры семейства NanoPi и NanoPC, наравне со своими прочими аналогами, способны выводить любую графическую информацию, будь то окно операционной системы или интерфейс другого запущенного приложения. Они также поддерживают удобный способ ввода данных через сенсорную панель. Специально для этой платформы разработан 7-дюймовый цветной дисплей S702 FriendlyARM. Модель обладает высококонтрастной IPS-матрицей с разрешением 800х480 точек и укомплектован ёмкостной сенсорной панелью, обрабатывающей до 10 касаний. Дисплей S702 оснащён единственным 45-контактным разъёмом подключения FFC/FPC с последовательной шиной RGB888 для передачи изображения, шиной I2C сенсорной панели и однопроводной шиной 1-Wire. У дисплея малая толщина, всего 11.4мм, и интересный дизайн корпуса со скруглёнными углами. Имеются три аппаратные кнопки, работающие в ОС Android. Для крепления к чему-либо, в корпусе предусмотрены 4 монтажных отверстия с резьбой диаметром 3мм. Дисплей S702 совместим со множеством ARM-плат производства FriendlyELEC серии NanoPi, NanoPC, Mini или Tiny.
 |

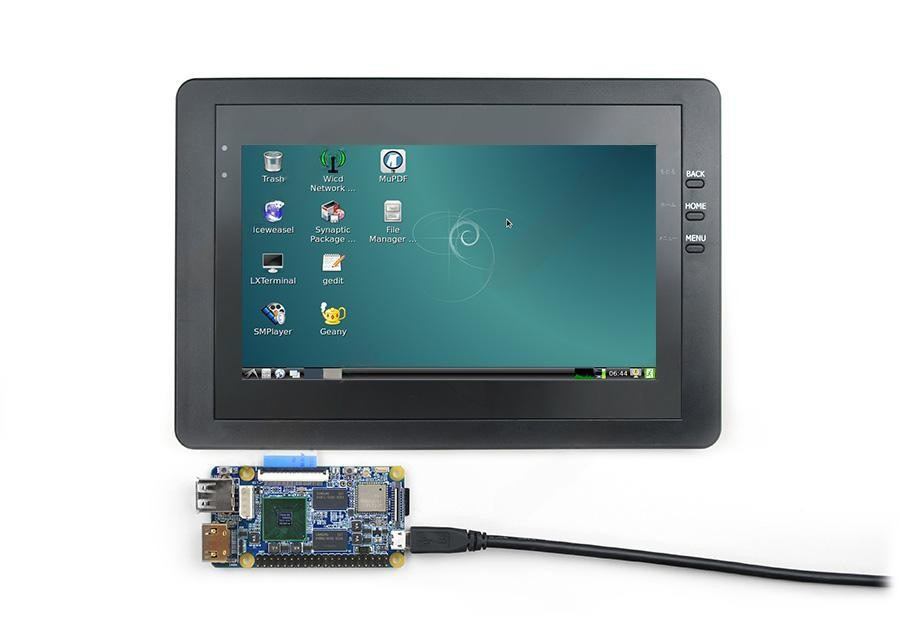

Обратите внимание! Компьютер NanoPi 2 не входит в комплектацию.
Интерфейсы разъёма подключения
| Контакт# | Название | Описание |
| 1, 2 | VDD_5V | +5В напряжение питания LCD модуля +В |
| 11?20?29, 37, 38, 39, 40, 45 | DGND | Общий, заземление |
| 3-10 | VD0-VD7 | RGB синий составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 12-19 | VD8-VD15 | RGB зелёный составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 21-28 | VD16-VD23 | RGB красный составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 30 | TOUT1 | Подключен к порту ввода-вывода PD4 STM8S003F3P6 |
| 31 | EINT10 | Подключен к порту PA3 STM8S003F3P6. Контроллер используется для идентификации модели LCD и управляня подсветкой (см. Технология FriendlyARM 1-WIRE) |
| 32 | nRESET | Исходящий низкоуровневый сигнал сброса |
| 33 | VDEN | Сигнал включения данных вертикальной развёртки |
| 34 | VSYNC | Сигнал вертикальной синхронизации |
| 35 | HSYNC | Сигнал горизонтальной синхронизации |
| 36 | VCLK | Сигнал синхронизации частоты пикселя |
| 41 | I2C2_SCL | Синхронизация шины I2C/IIC контроллера сенсорной панели |
| 42 | I2C2_SDA | Данные шины I2C/IIC контроллера сенсорной панели |
| 43 | EINT14 | Входящий сигнал прерывания контроллера сенсорной панели |
| 44 | EINT15 | Подтянут к напряжению 3.3В |
Технология FriendlyARM 1-WIRE
Все дисплейные модули FriendlyARM обладают проприетарным интерфейсом 1-Wire, отличающегося от общеизвестного однопроводного стандарта 1-Wire частотой сигнала 9.6кГц, генерируемой с помощью таймеров процессора ARM (но не ШИМ). В схему каждого LCD модуля FriendlyARM встроен 1-Wire процессор ARM, в памяти которого храниться уникальный номер ID. Этот идентификатор позволяет операционной системе одноплатного ПК семейства FriendlyARM правильно распознать LCD и загрузить для него соответствующий драйвер. Таким образом реализуется метод подключения, аналогичный технологии Plug-and-Play. Кроме того, интерфейс 1-Wire FriendlyARM применяется для настройки уровня подсветки LCD. Значение в диапазоне передаётся во встроенный в дисплей процессор ARM и им же обрабатывается.

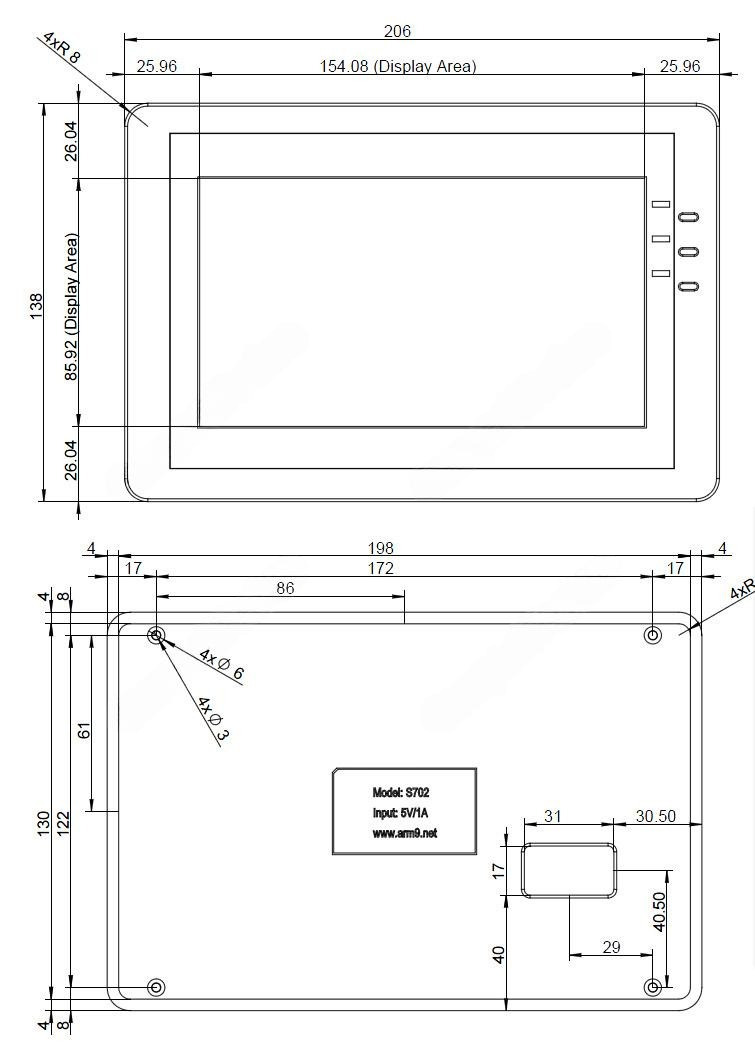

Физические размеры, мм
 |
Документация
- Электрическая принципиальная схема дисплея S702 FriendlyARM (PDF);
- Спецификация матрицы AT070TN92 Innolux (англ., PDF);
- Поддержка FriendlyARM на GitHub;
- FriendlyELEC вики для LCD-S702 (web-версия);
------------------
