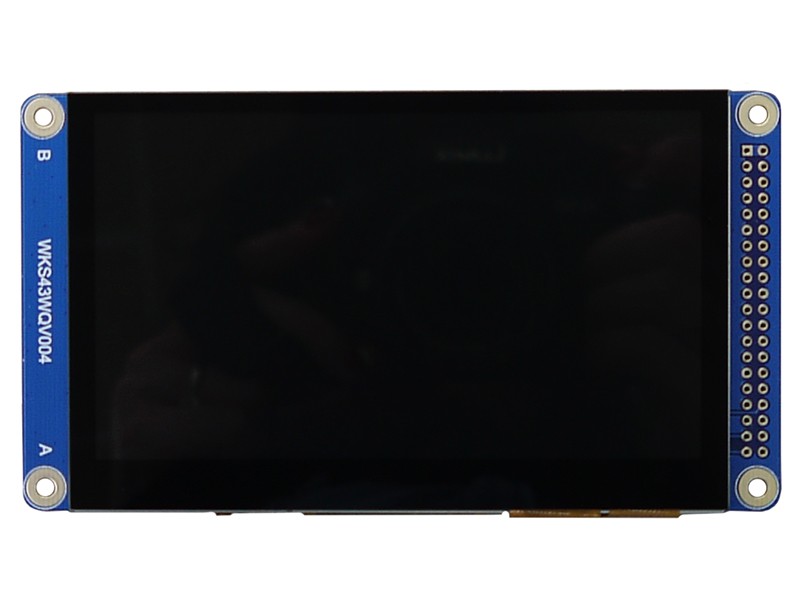

Графический TFT LCD экран 4.3 с разрешением 480*272 точек и LED-подстветкой
Код товара: CTTL13834
Есть в наличии| 4540 c |
| 4540 c |
 |
|
|
Описание
Технические характеристики

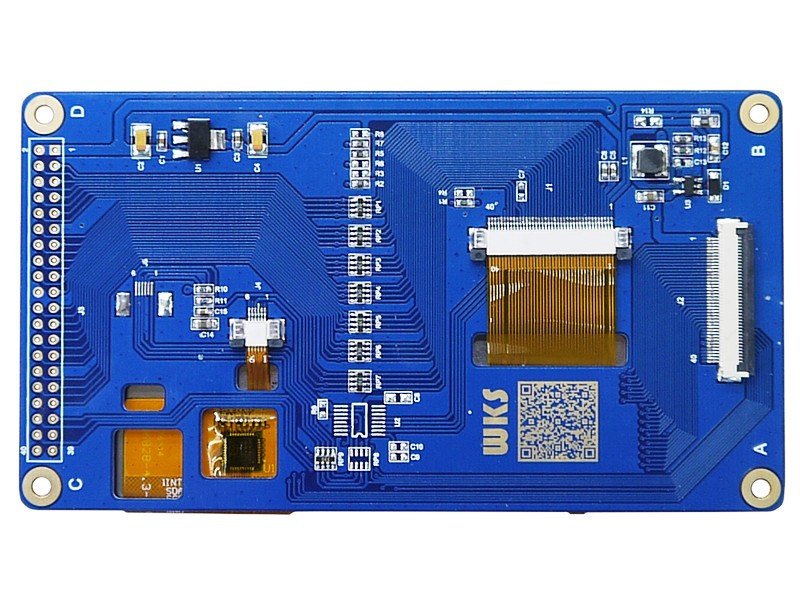

Внешний 40-контактный интерфейс экранного модуля WKS43WQV004-WCT
| № контакта | Обозначение | Назначение | Описание |
| 1-2 | VCC5V | Питание | Входное напряжение модуля 5 В |
| 3-10 | R0-R7 | Вход | 8-битный цифровой вход данных Red (R0:LSB; R7:MSB) |
| 11 | GND | Питание | Заземление |
| 12-19 | G0-G7 | Вход | 8-битный цифровой вход данных Green (G0:LSB; G7:MSB) |
| 20 | GND | Питание | Заземление |
| 21-28 | B0-B7 | Вход | 8-битный цифровой вход данных Blue (B0:LSB; B7:MSB) |
| 29 | GND | Питание | Заземление |
| 30 | DCLK | Вход | Сигнал тактирования |
| 31 | HSYNC | Вход | Горизонтальная синхронизация |
| 32 | VSYNC | Вход | Вертикальная синхронизация |
| 33 | DEN | Вход | Активация передачи данных |
| 34 | BL_CTR | Вход | Управление подсветкой |
| 35 | CTP_RST | Вход | Cенсорная панель. Внешний сигнал сброса, активен на низком уровне |
| 36 | CTP_SDA | Вход/Выход | Cенсорная панель. Ввод/вывод данных I2C |
| 37 | NC | - | Нет подключения |
| 38 | CTP_SCL | Вход | Cенсорная панель. Сигнал тактирования I2C |
| 39 | CTP_INT | Вход | Cенсорная панель. Внешнее прерывание на хост |
| 40 | NC | - | Нет подключения |

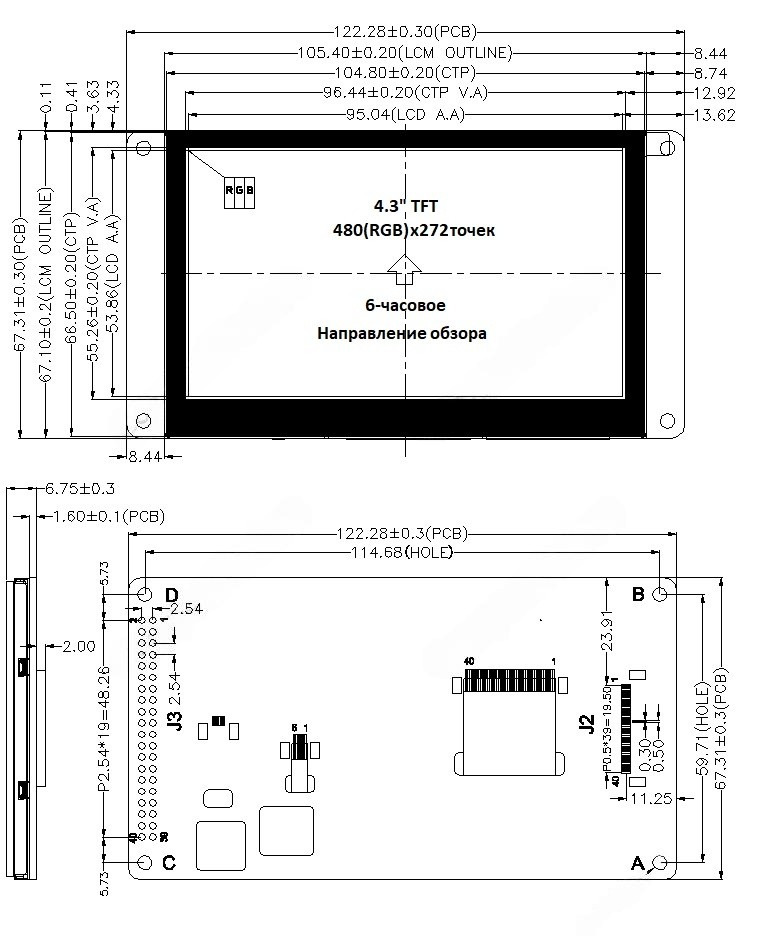

Физические размеры модуля, мм
------------------
СЕЕД13834:4540
