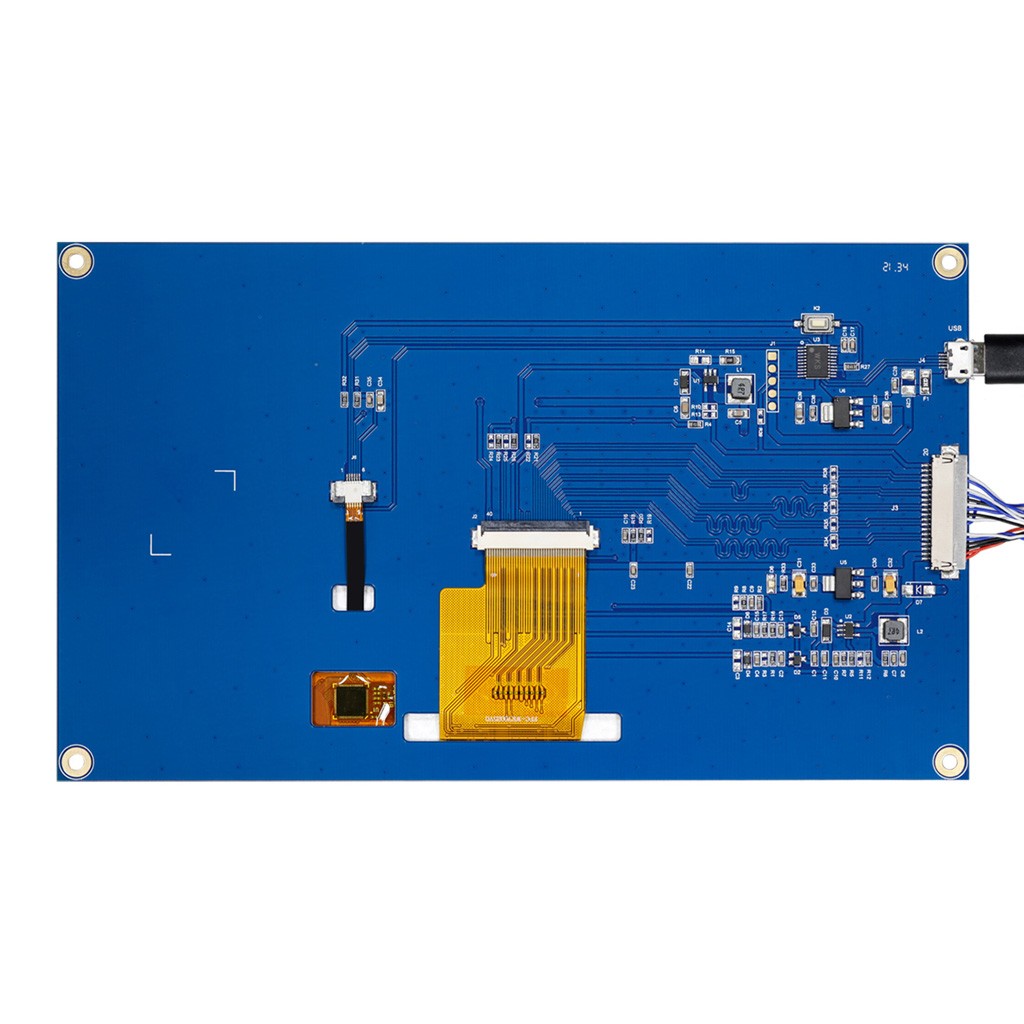

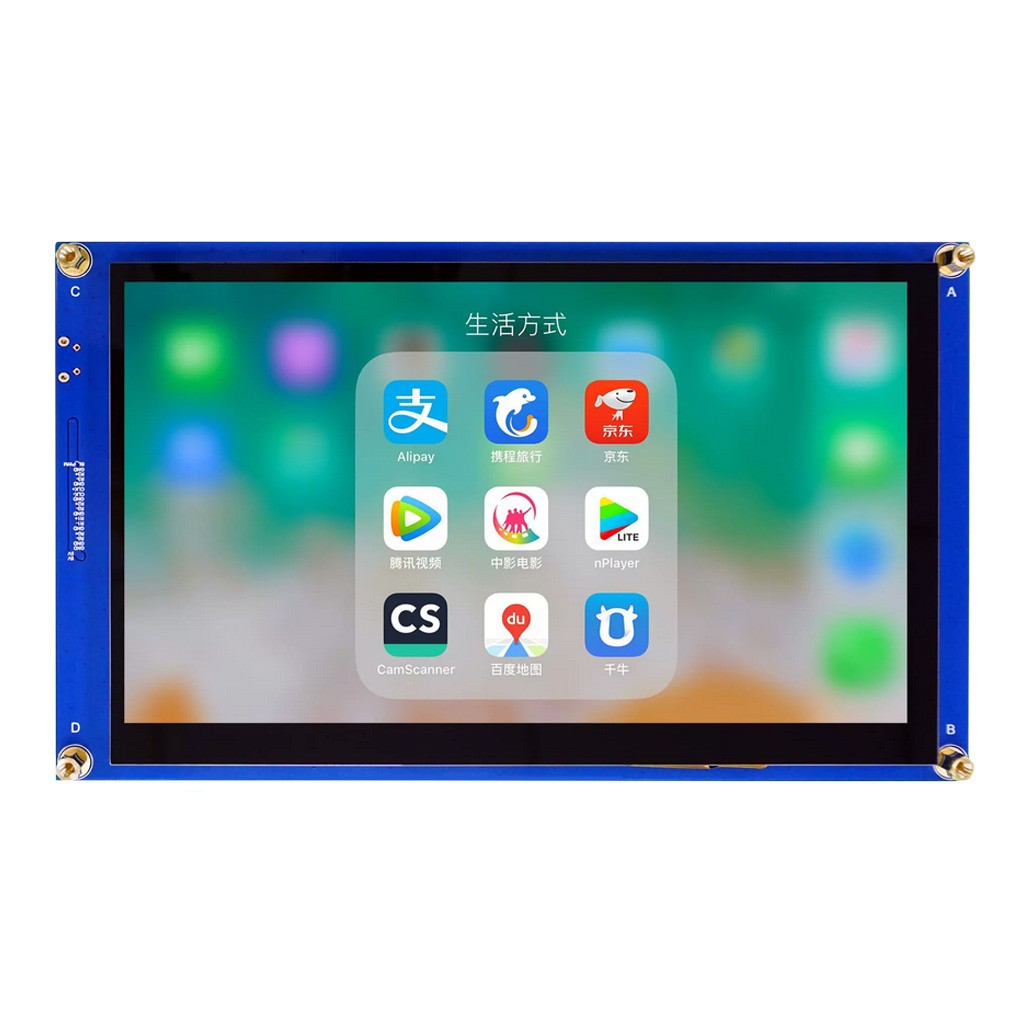

Графический LCD экран 7.0 с разрешением 1024*680 точек
Код товара: CTTL13836
 |
|
|
Технические характеристики дисплейного модуля WKS70WSV004-WCT
Комплектация
LVDS 20-контактный интерфейс подключения WKS70WSV004-WCT
| Номер | Обозначение | Функция | Назначение | Примечание |
| 1-2 | VCC5V | Питание | Напряжение питания модуля +5В | |
| 3-4 | GND | Питание | Общий, заземление | |
| 5 | Rxin0- | Вход | -LVDS минусовая линия дифференциальных данных | R0~R5,G0 |
| 6 | Rxin0+ | Вход | +LVDS плюсовая линия дифференциальных данных | |
| 7 | GND | Питание | Общий, заземление | |
| 8 | Rxin1- | Вход | -LVDS минусовая линия дифференциальных данных | G1~G5,B0,B1 |
| 9 | Rxin1+ | Вход | +LVDS плюсовая линия дифференциальных данных | |
| 10 | GND | Питание | Общий, заземление | |
| 11 | Rxin2- | Вход | -LVDS минусовая линия дифференциальных данных | B2~B5,HS,VS,DE |
| 12 | Rxin2+ | Вход | +LVDS плюсовая линия дифференциальных данных | |
| 13 | GND | Питание | Общий, заземление | |
| 14 | RxCLK- | Вход | -LVDS минусовая линия синхронизации | LVDS CLK |
| 15 | RxCLK+ | Вход | +LVDS плюсовая линия синхронизации | |
| 16 | GND | Питание | Общий, заземление | |
| 17 | Rxin3- | Вход | -LVDS минусовая линия дифференциальных данных | R6,R7,G6,G7,B6,B7 |
| 18 | Rxin3+ | Вход | +LVDS плюсовая линия дифференциальных данных | |
| 19 | GND | Питание | Общий, заземление | |
| 20 | BL_PWM | Вход | Управление яркостью подсветки |
Порт microUSB
| Номер | Обозначение | Назначение |
| 1 | VUSB | +5В, питание |
| 2 | D- | Минусовая линия шины данных USB |
| 3 | D+ | Плюсовая линия шины данных USB |
| 4 | NC | Нет подключения |
| 5 | GND | Общий, заземление |
Физические размеры модуля, мм
------------------
