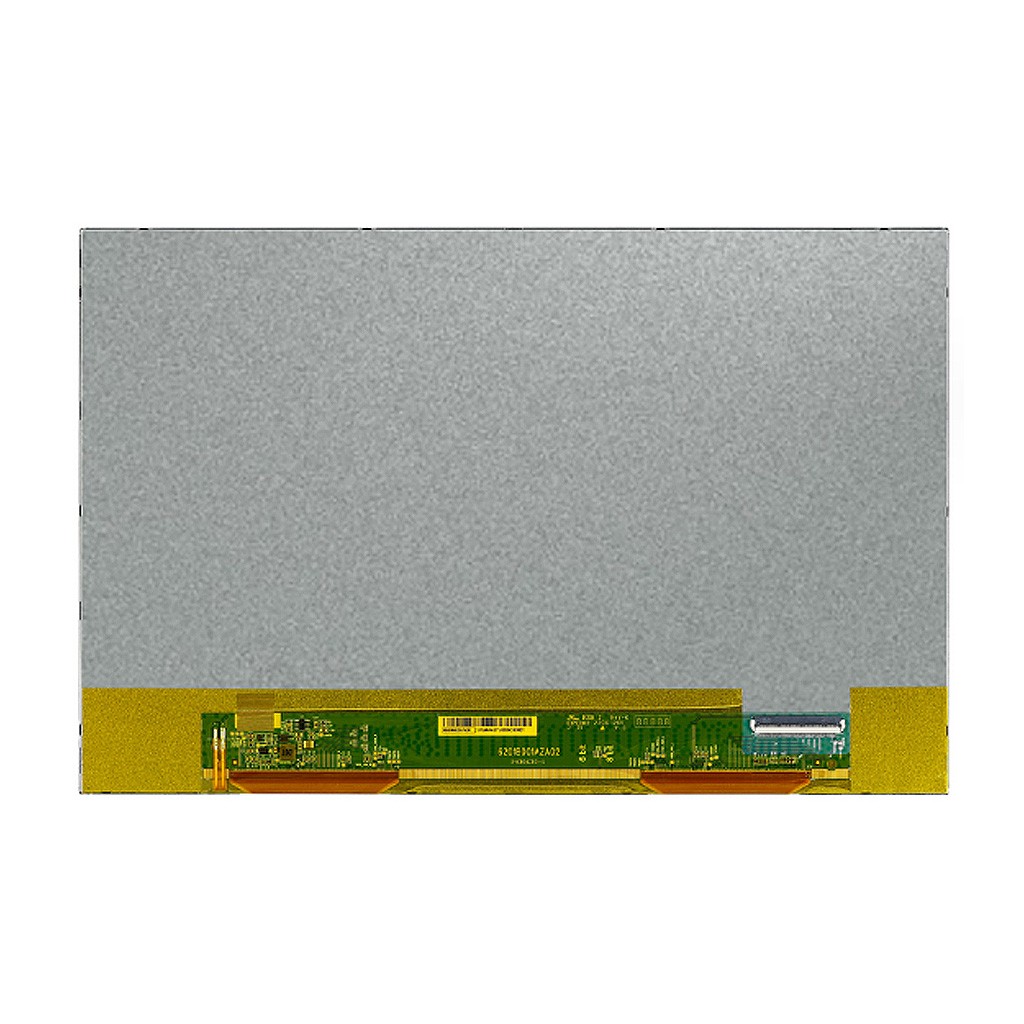

Дисплей графический LCD 10.1 с разрешением 1280*800
Код товара: CTTL13838
 |
|
|
Технические характеристики дисплейного модуля WKS10101
Интерфейс подключения экранного модуля WKS10101
| Номер | Обозначение | Функция | Назначение | Примечание |
| 1 | NC | - | Нет подключения | |
| 2-3 | VCC3.3 | Питание | Питание модуля +3.3В | |
| 4-6 | NC | - | Нет подключения | |
| 7 | GND | Питание | Общий, заземление | |
| 8 | Rxin0- | Вход | -LVDS минусовая линия дифференциальных данных | R0~R5,G0 |
| 9 | Rxin0+ | Вход | +LVDS плюсовая линия дифференциальных данных | |
| 10 | GND | Питание | Общий, заземление | |
| 11 | Rxin1- | Вход | -LVDS минусовая линия дифференциальных данных | G1~G5,B0,B1 |
| 12 | Rxin1+ | Вход | +LVDS плюсовая линия дифференциальных данных | |
| 13 | GND | Питание | Общий, заземление | |
| 14 | Rxin2- | Вход | -LVDS минусовая линия дифференциальных данных | B2~B5,HS,VS,DE |
| 15 | Rxin2+ | Вход | +LVDS плюсовая линия дифференциальных данных | |
| 16 | GND | Питание | Общий, заземление | |
| 17 | RxCLK- | Вход | -LVDS минусовая линия синхронизации данных | LVDS CLK |
| 18 | RxCLK+ | Вход | +LVDS плюсовая линия синхронизации данных | |
| 19 | GND | Питание | Общий, заземление | |
| 20 | Rxin3- | Вход | -LVDS минусовая линия дифференциальных данных | R6,R7,G6,G7,B6,B7 |
| 21 | Rxin3+ | Вход | +LVDS плюсовая линия дифференциальных данных | |
| 22 | GND | Питание | Общий, заземление | |
| 23~24 | NC | - | Нет подключения | |
| 25 | GND | Питание | Общий, заземление | |
| 26-28 | NC | - | Нет подключения | |
| 29 | AVDD | Вход | Управление LCD матрицей | |
| 30 | GND | Питание | Общий, заземление | |
| 31~32 | LED-K | Питание | Минусовая линия питания подсветки | |
| 33-34 | NC | - | Нет подключения | |
| 35 | VGL | Вход | Управление LCD матрицей | |
| 36-37 | NC | - | Нет подключения | |
| 38 | VGH | Вход | Управление LCD матрицей | |
| 39~40 | LED+A | Питание | Плюсовая линия питания подсветки |

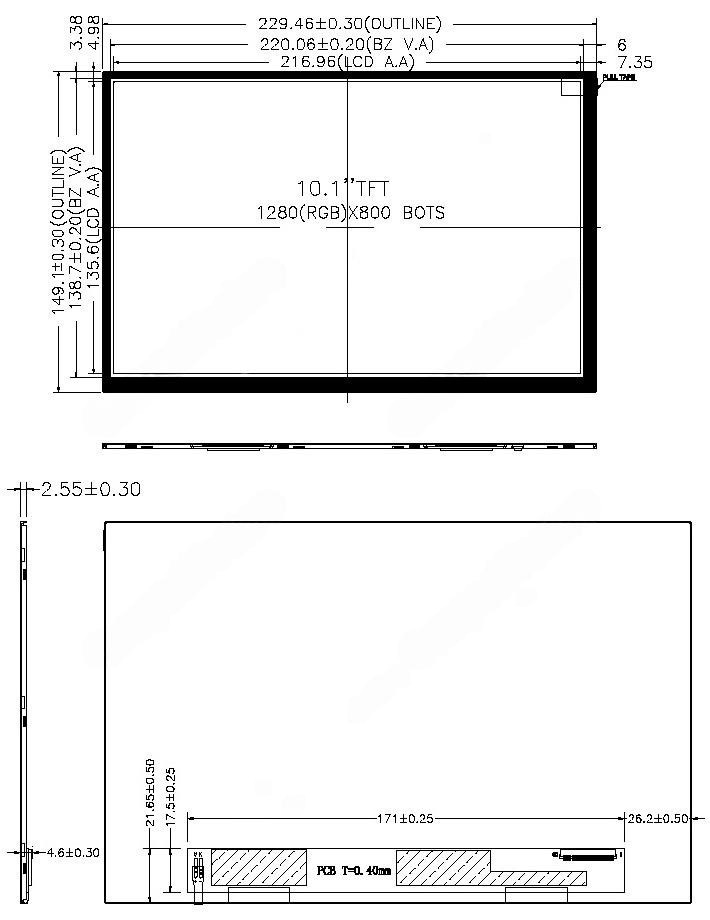

Физические размеры модуля, мм
 |
------------------
