TFT дисплей 10.1 в корпусе HDMI VGA
Код товара: CTTL13858
 |
|
|
Цветной сенсорный мульти-интерфейсный дисплей 10.1 дюйма в декоративном корпусе
Высококачественный универсальный дисплей почти на все случаи жизни. Обладает достаточным набором современных аудиовидеовходов с интерфейсными разъёмами HDMI, VGA и CVBS. Благодаря существующим переходникам и адаптерам для этих форматов, дисплей удастся подружить практически с любым источником видео/аудио сигнала.
Экран дисплея обрамлён в декоративную рамку классического чёрного цвета. Отсутствие полноразмерной задней части корпуса предоставляет возможность устанавливать экран в любую полую горизонтальную или вертикальную поверхность. Легко впишется в интерьер, может запросто выполнять функцию информативной панели создаваемого умного дома. Поверх экранной матрицы установлена сенсорная ёмкостная панель, поддерживаемая ОС Android, Rasbian/Ubuntu, Windows 10 / 8.1 / 8 / 7 / XP (диск с программным обеспечением).

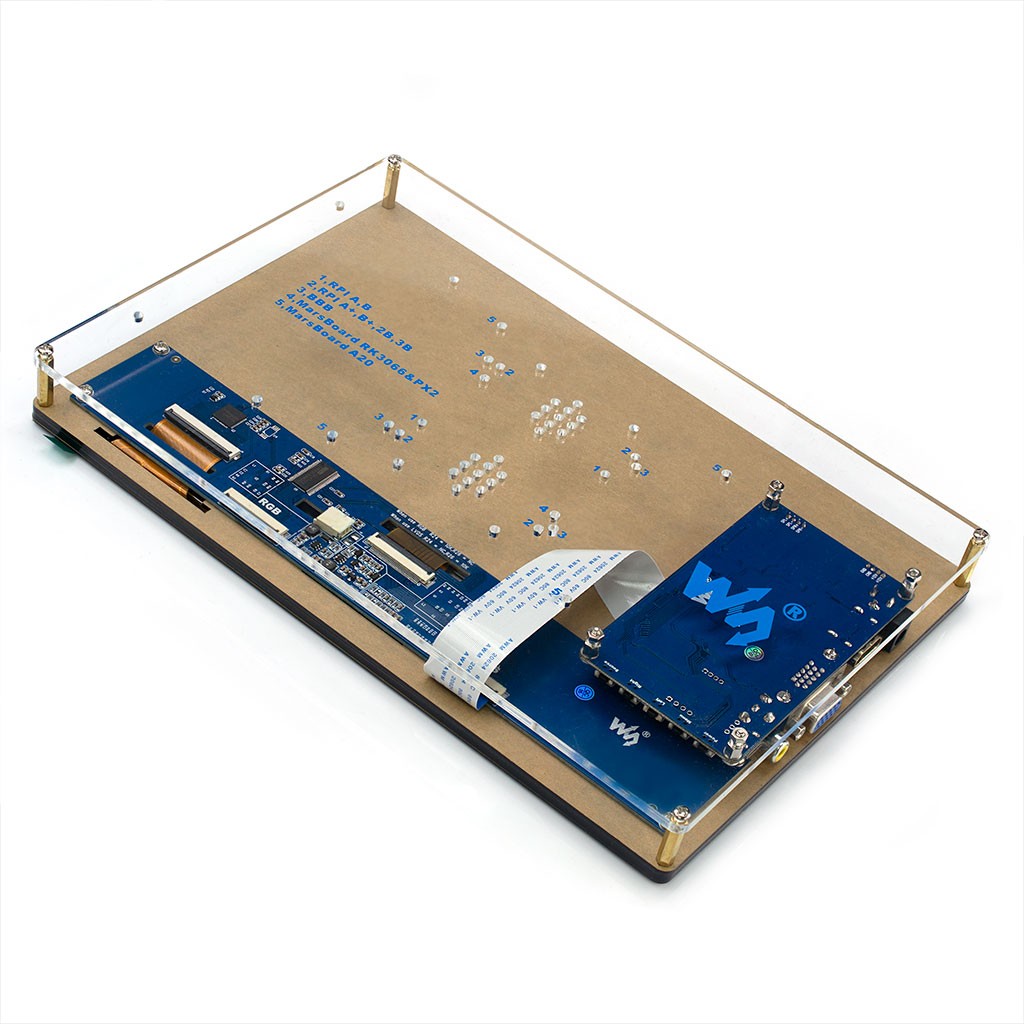

Функциональная плата управления представлена отдельным модулем, соединяемым с матрицей шлейфом интерфейса RGB / LVDS. Располагайте экран и блок управления так, как будет удобно, при необходимости заменив шлейф на более длинный. Доработав конструкцию дисплея самостоятельно, можно вывести кнопки управления платой на любую внешнюю панель.

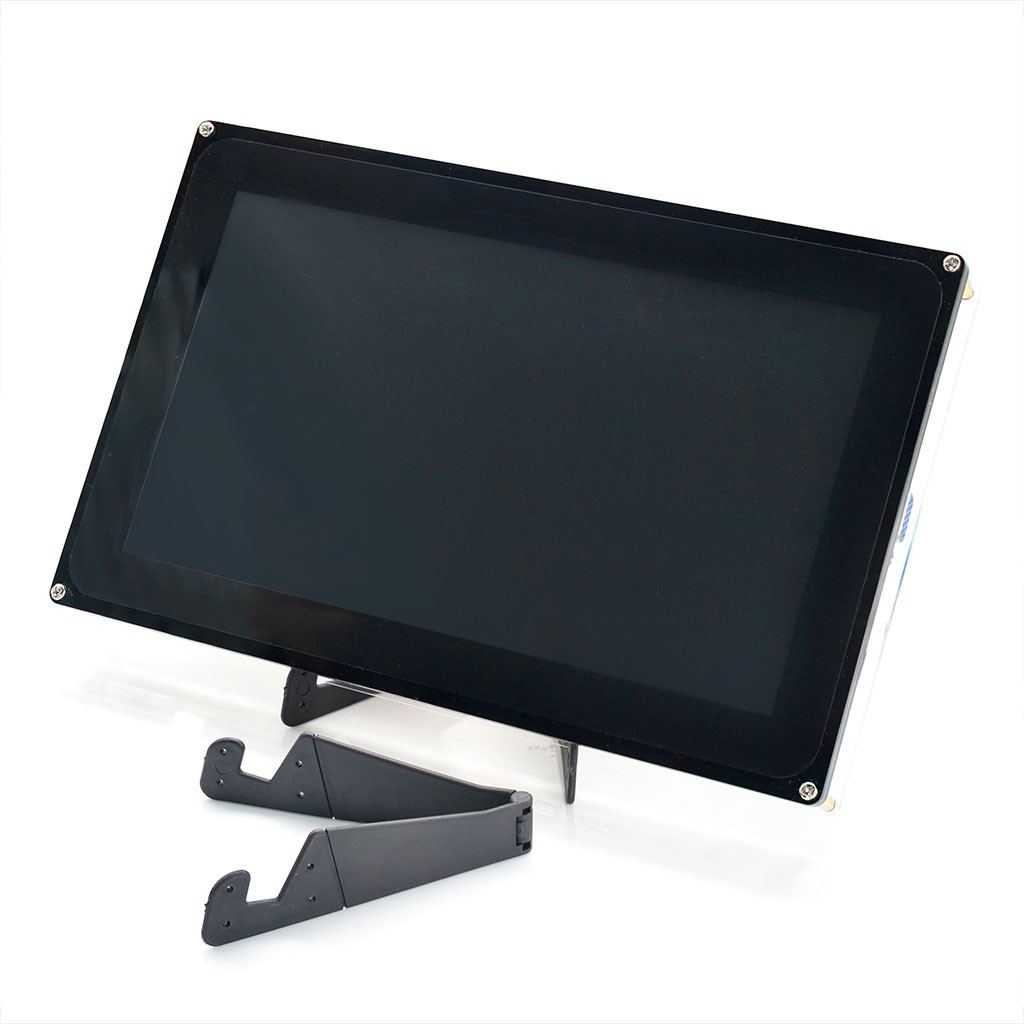

Входящие в комплект раздвижная пластиковая подставка под угол 45° и акриловая задняя панелька способны превратить дисплей в настольный монитор для стационарного компьютера, игровой платформы или медиапроигрывателя. Соберите свой собственный, полностью дееспособный мини-ПК — задняя стенка располагает рядом монтажных отверстий, удобных для крепления популярных на сегодняшний день одноплатных компьютеров Raspberry Pi (RPi) или BeagleBone Black. Встроенный аудио стереоусилитель допускает выводить звук на внешние динамики. Подключение наушников потребует установки отдельного стандартного гнезда 3.5 мм.

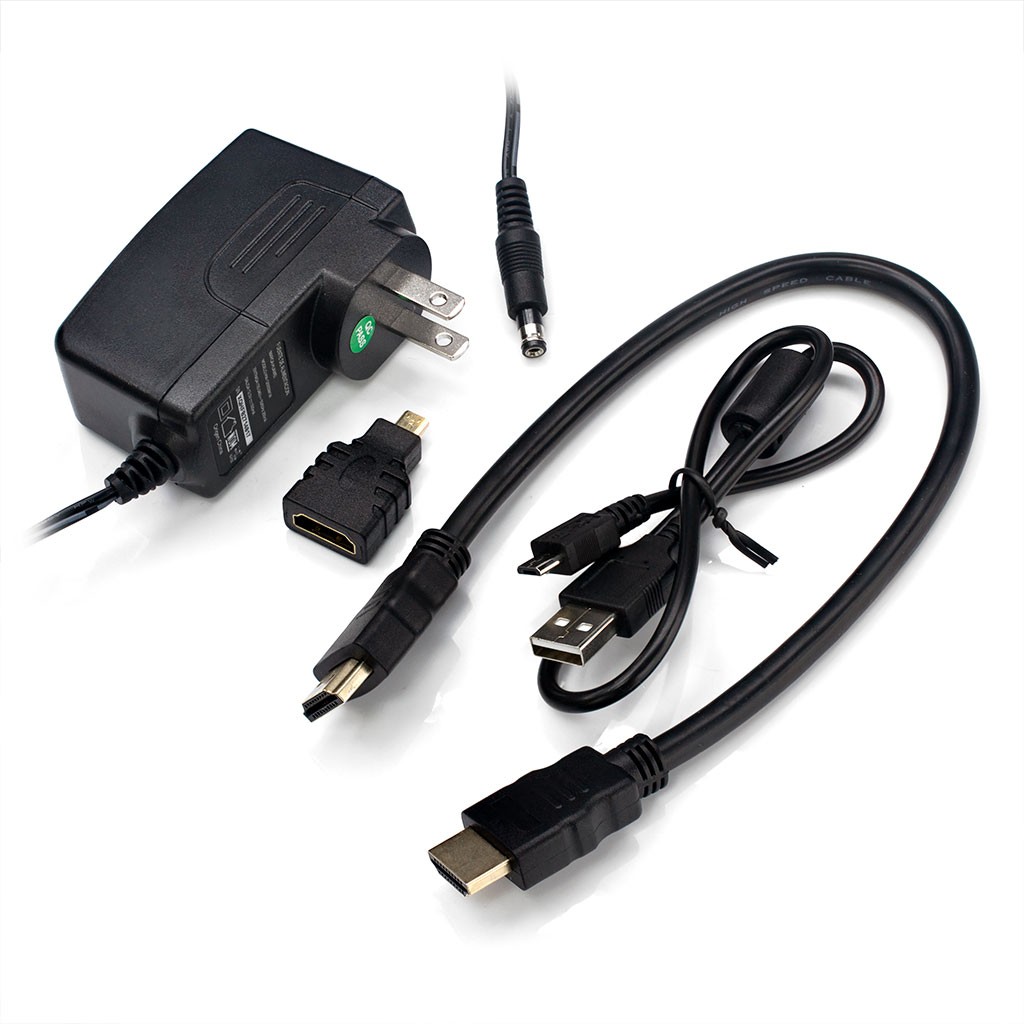

Питающее напряжение у изделия стандартное, постоянные 12 вольт. Потребляемый ток составляет всего 500 милиампер. Использование дисплея в автомобиле не вынуждает приобретать дополнительные понижающие или повышающие регуляторы напряжения. Разъём подключения внешнего источника питания 12 вольт располагается на функциональной плате. Вместе с дисплеем, в наборе присутствует универсальный компактный блок питания с американской вилкой, позволяющий при наличии евроадаптера подключаться к сети переменного напряжения 220 вольт.
Примечание. Обратите внимание на цветные четырёхконтактные разъёмы функциональной платы. Красный разъём служит для подключения внешнего источника питания 12 вольт, синий используется для соединения с внешними динамиками или 3.5 мм разъёмом наушников. Во избежании порчи изделия строго соблюдайте полярность подводящего питания.
Руководство пользователя
Управление дисплеем
Образ для Raspberry Pi
Пожалуйста помните, что нижеприведённые образы не поддерживают Raspberry 3 модель B. Последнюю версию образа для Pi 3 можно загрузить с сайта Raspberry Pi.
Обновление прошивки
Заводская прошивка по умолчанию самая последняя. НЕ обновляйте, если в этом нет необходимости.
Шаги:
- Подсоедините кабельный штекер микро-USB "B" к функциональной плате управления, кабельный штекер USB "A" к вашему компьютеру, и выключите питание функциональной платы;
- Нажмите и удерживайте кнопку питания, чтобы включить функциональную плату, затем отпустите кнопку питания через 5 секунд;
- Подождите, пока ПК загрузит драйвер (в первый раз процесс может занять несколько минут). Если загрузка драйвера прошла успешно, операционная система вашего ПК определит 2 съёмных запоминающих устройства с названиями Video и USB Touch;
- Скопируйте прошивку дисплея в запоминающее устройство Video и подождите около 20 секунд для перезапуска функциональной платы;
- После перезапуска платы, в течение 5 секунд скопируйте прошивку Touch в устройство USB Touch. Примерно через 1 секунду функциональная плата снова перезагрузится.
- Подождите ещё 5 секунд. Для обновления прошивки плата должна перезапустится еще раз.
- Снова включите функциональную плату, теперь она запустится уже на новой прошивке.
| Формат: ZIP | Дата/Время | Размер |
| актуальная | 01:39, 22 февраля 2019 | (121 Кб) |
| 01:19, 14 Июня 2016 | (121 Кб) |

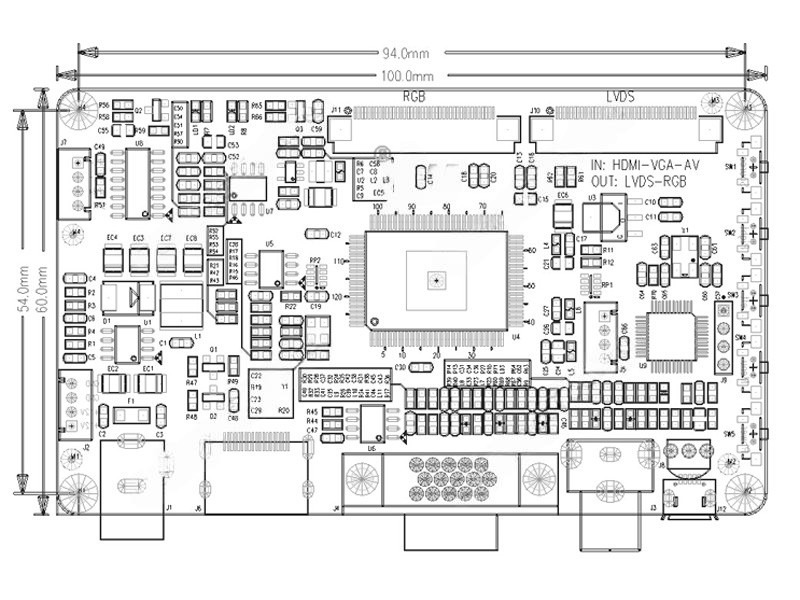

Функциональная плата
 |

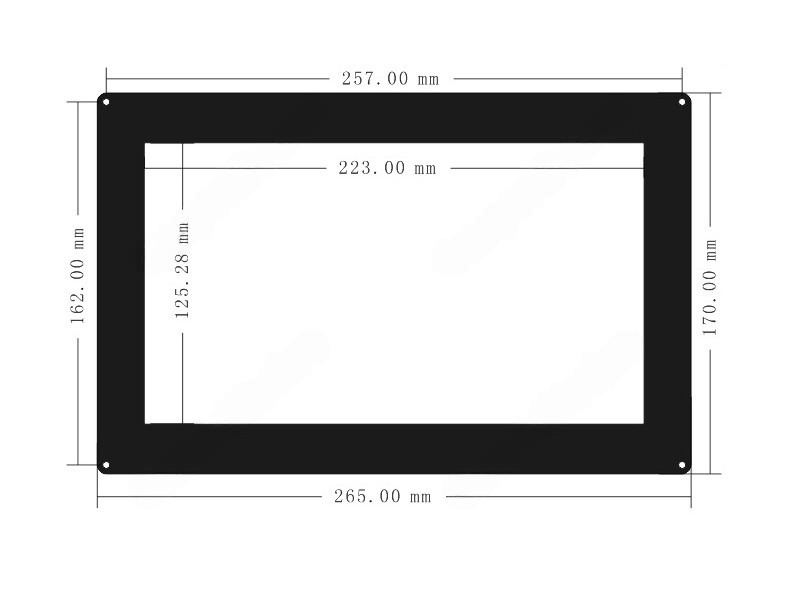

Экран, без декоративной рамки
 |
------------------
