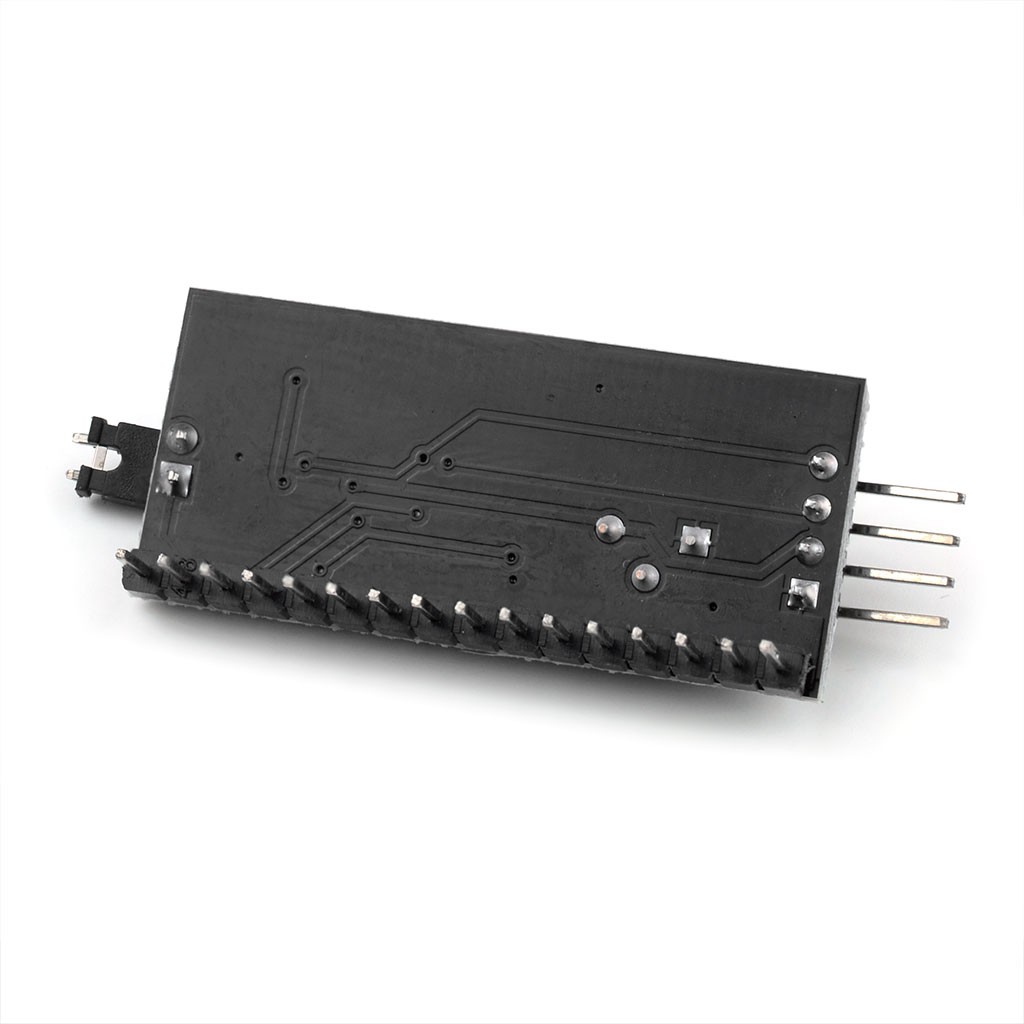

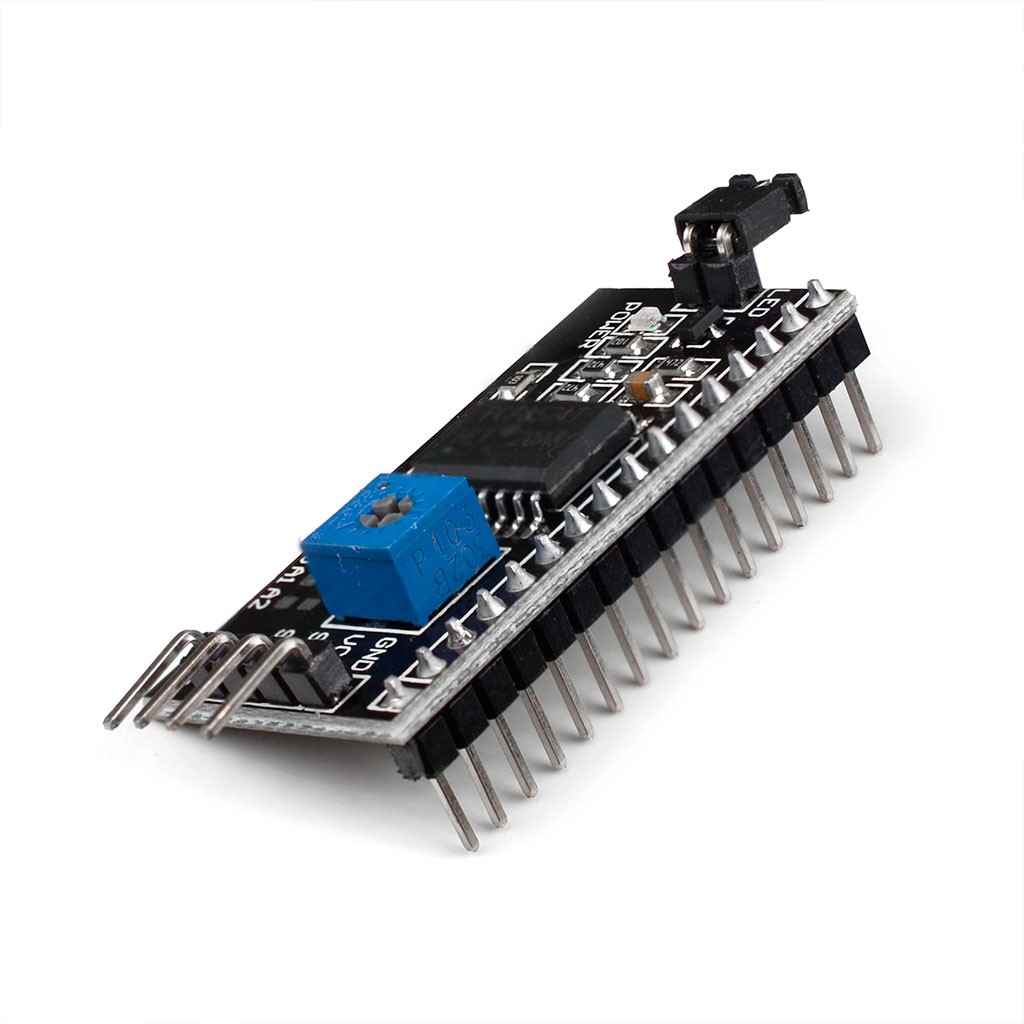

Модуль HW-061 IIC/I2C для дисплеев с параллельным интерфесом 8бит

Код товара: CTTL10244

Описание

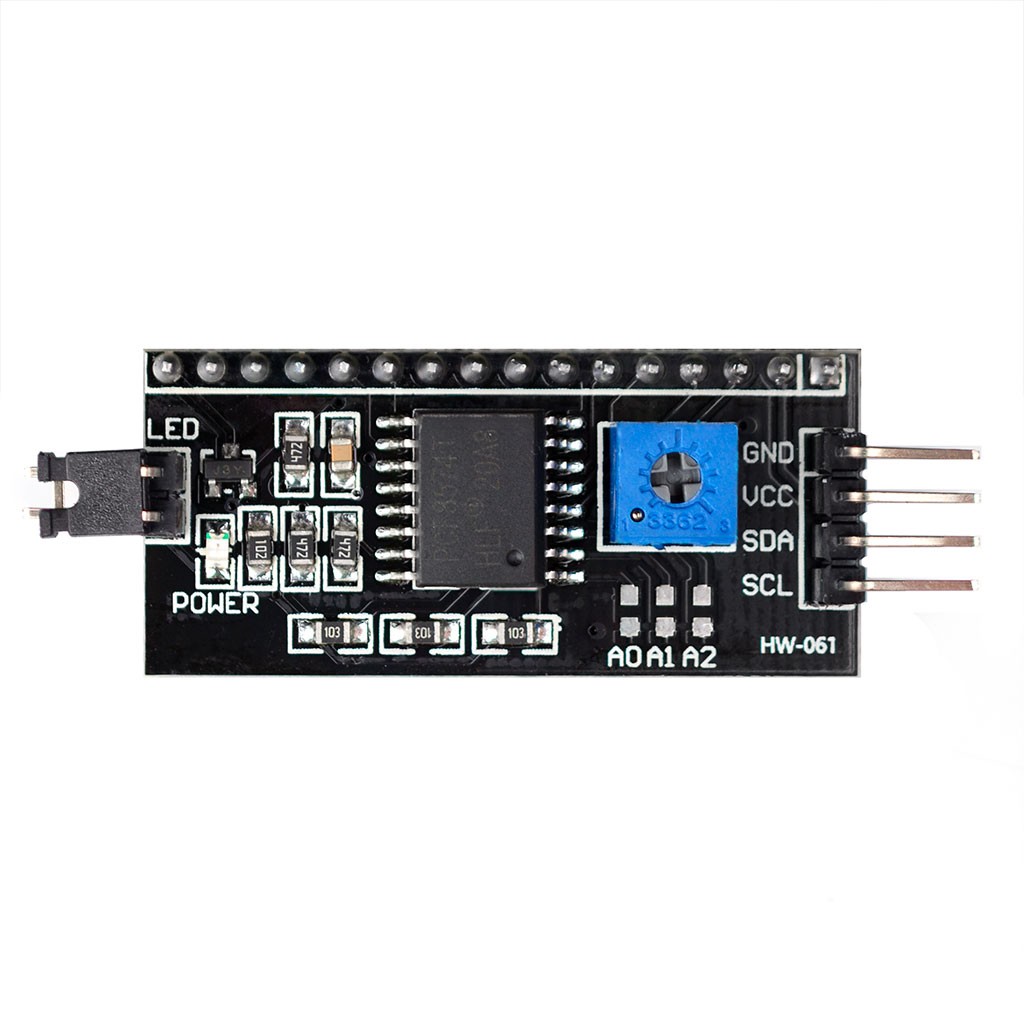

Модуль расширения портов I2C/GPIO основан на чипе PCF8574 и предназначен для использования совместно с символьными дисплеями моделей LCD1602, LCD1604, LCD2002 или LCD2004, построенных на базе графического контроллера HD44780. Модуль HW-061 позволяет подключать перечисленные виды дисплеев с аппаратным 4/8-разрядным параллельным интерфейсом передачи данных к последовательной шине I2C управляющего контроллера и экономить количество занимаемых портов. Плата HW-061 отличается от прочих аналогов на PCF8574 наличием специализированного 16-контактного разъёма. Двунаправленная 8-битная параллельная шина контроллера PCF8574 поделена на две части по 4 бита в каждой. Первая отвечает за схему управления регистрами графического контроллера HD44780 и фоновую подсветку, вторая отведена под трансляцию данных в память символьного дисплея. Расположение контактов в модуля HW-061 и их назначение полностью совпадает с интерфейсом дисплеев, за исключением пинов DB0-DB3 (не используются). В схеме модуля расширения портов предусмотрены функции переназначения адреса I2C для PCF8574, регулировка контрастности символов на экране, физическое управление питанием фоновой подсветки (джампер). А также имеется красный LED индикатор рабочего состояния.

Технические характеристики

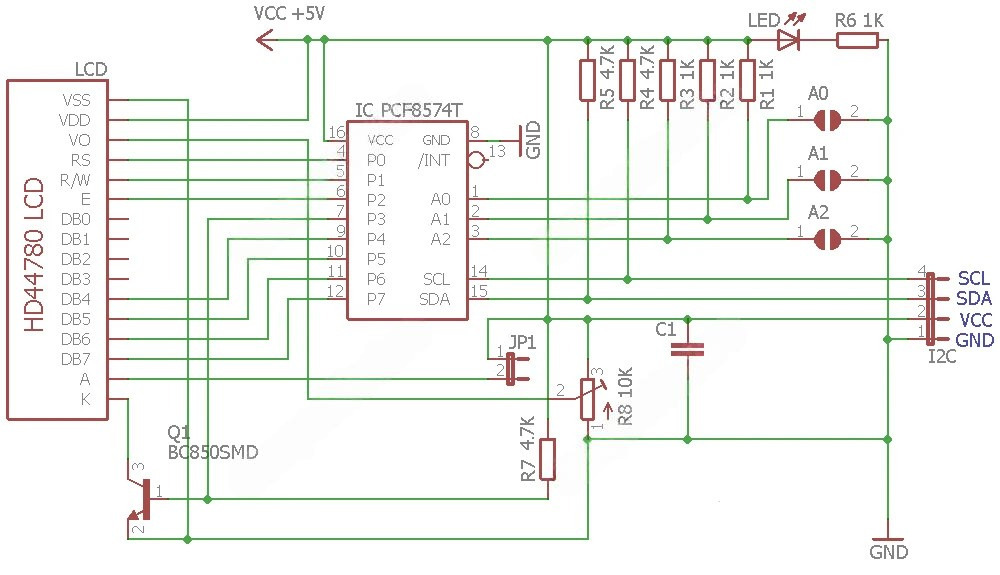

Электрическая принципиальная схема модуля HW-061
