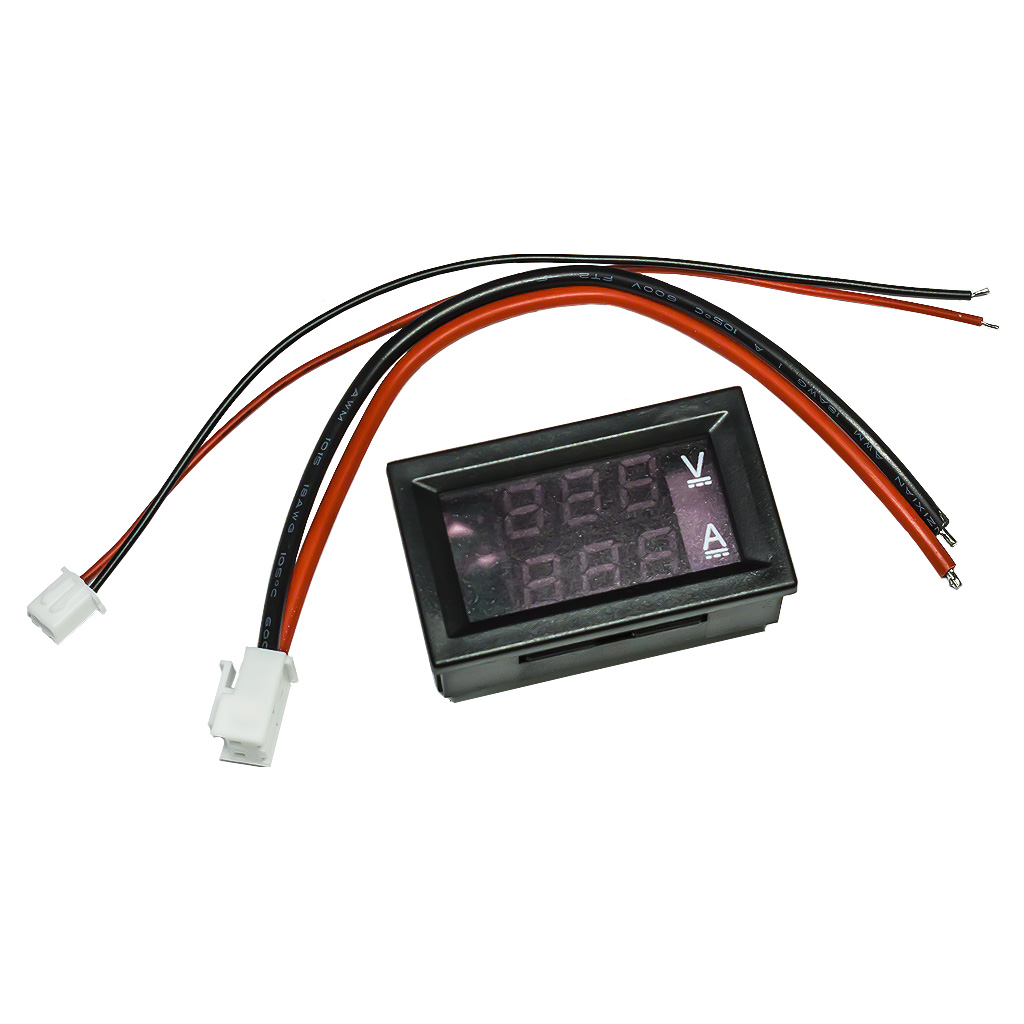

Вольт-амперметр цифровой 100В 10А индикация Красный+Синий (Шунт встроен) YB27VA

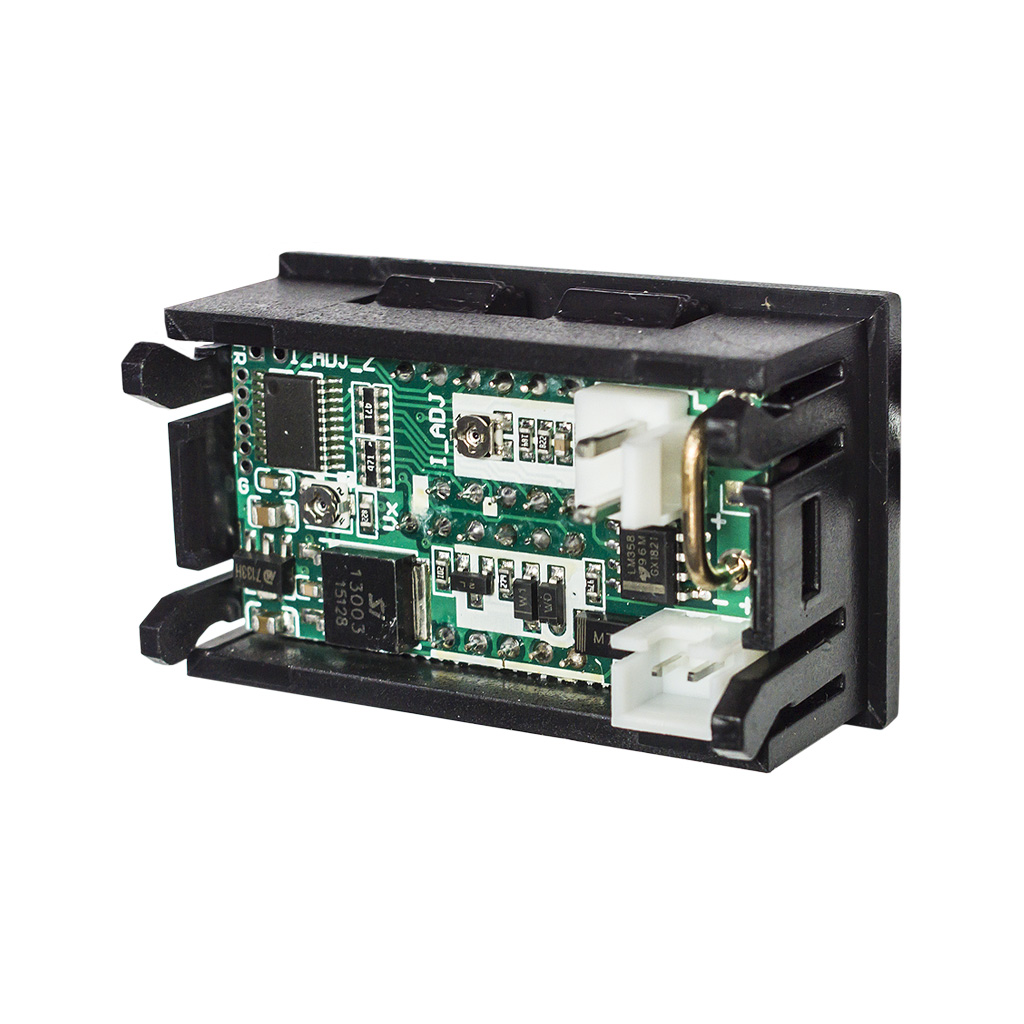

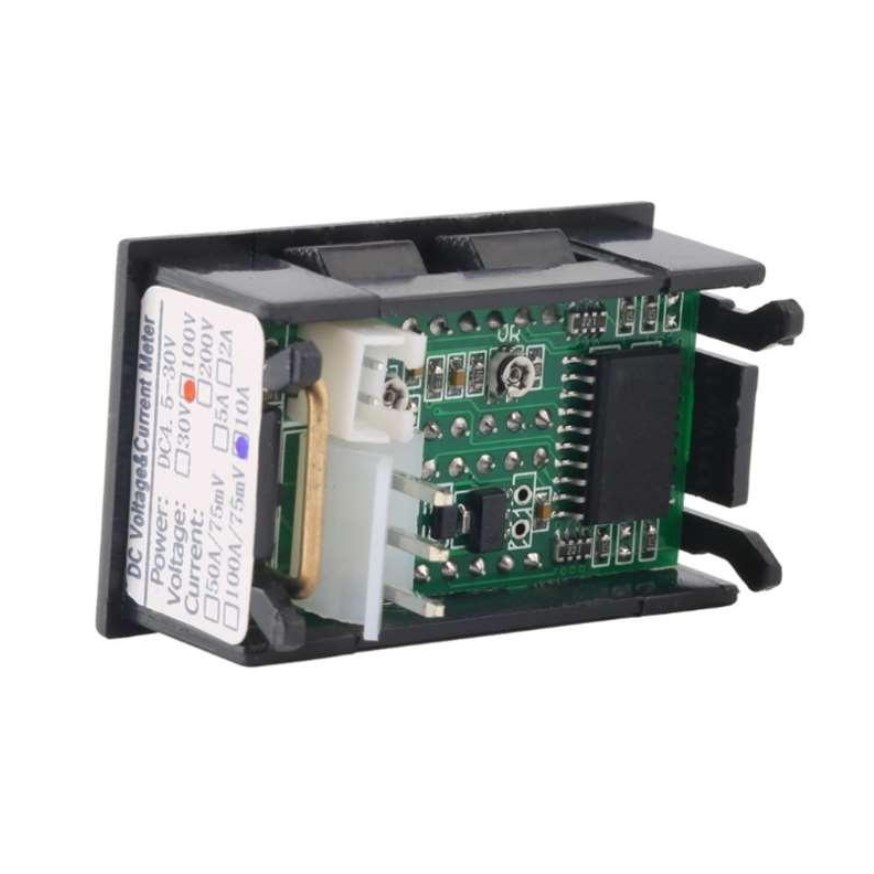

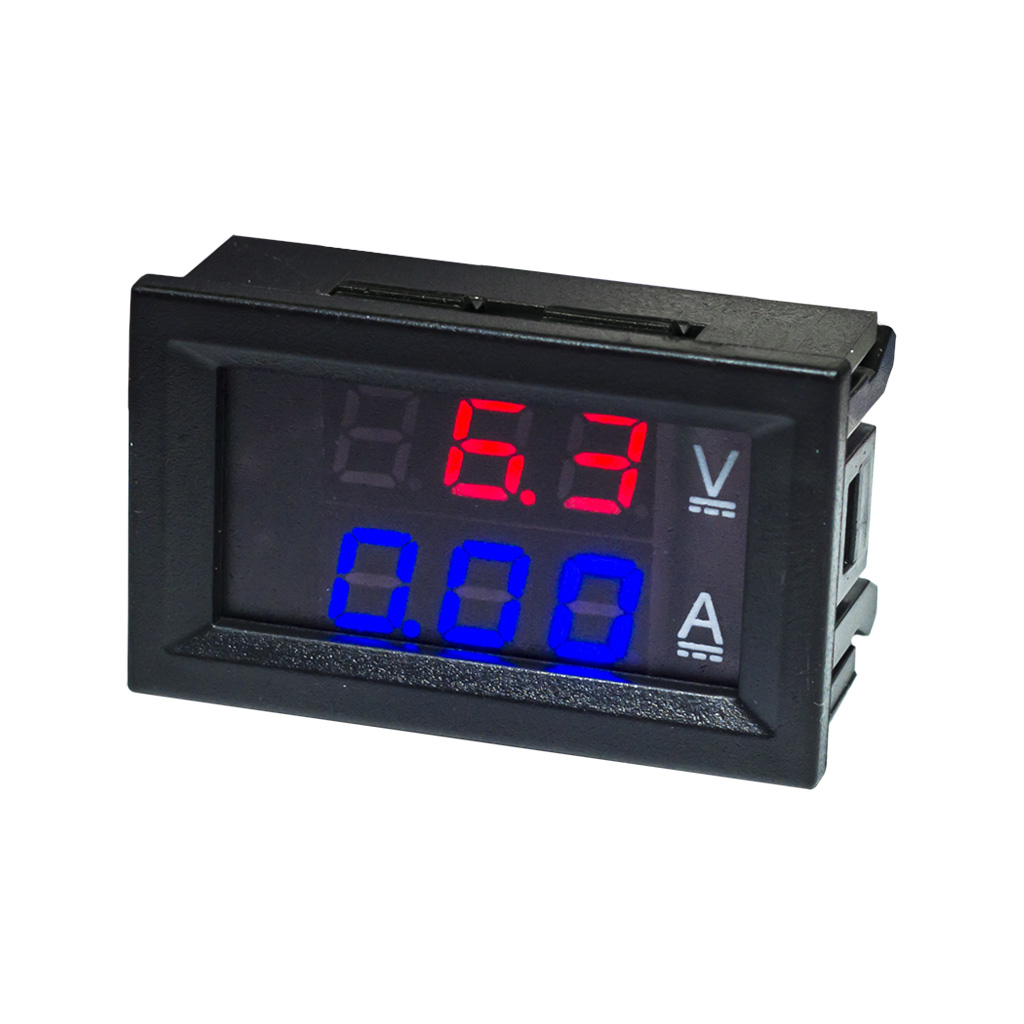

Универсальный компактный цифровой вольт-амперметр с шунтом, способный измерять напряжение до 100В и постоянный ток до 10А. Цифровой тестер имеет двухстрочный индикатор с символами красного свечения (напряжение) и синего свечения (ток). Обладает высокой точностью измерений, погрешность показаний составляет не более ±0.1 ед. (>10В). Предусматривается возможность ручной корректировки значений напряжения и тока в диапазоне ±0.5 ед., на плате устройства с обратной стороны расположены соответствующие элементы регулировки. Прибор собран в прочном пластиковом корпусе чёрного цвета для встраиваемого монтажа, имеет 4 защёлки по бокам.

Технические характеристики

Схема подключения тестера

В отличие от прочих существующих аналогов, настоящая усовершенствованная модель тестера энергии 100В/10А имеет воедино объединённый контур питания и измерения напряжения. Отсутствующий в схеме прибора дополнительный вход напряжения упрощает его подключение, в тоже время накладывает на конечные значения измерения собственное потребление. Два разъёма подключения также имеют различия в физических размерах контактов. Гнездо с малыми контактами принадлежит вольтметру, измеряющего напряжение в участке исследуемой электрической цепи, а гнездо с крупными контактами — амперметру, измеряющему силу постоянного тока, протекающего по участку этой цепи. Положительный и отрицательный полюса вольтметра присоединяются в цепь параллельно, с соблюдением полярности. Выводы амперметра замыкаются последовательно, в разрыв между источником питания и измеряемой нагрузкой.

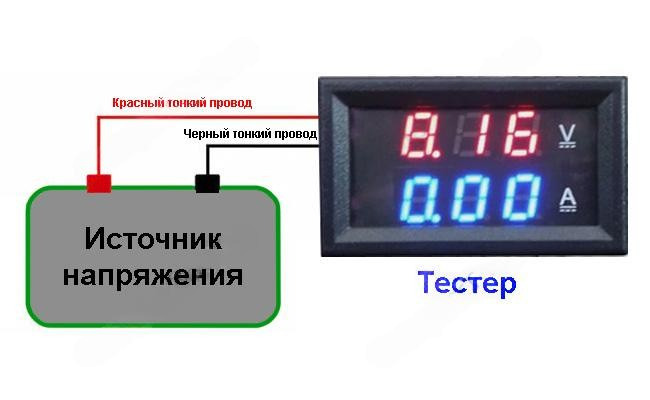

Вариант подключения №1. Измерение только напряжения

Вариант подключения №1. Измерение напряжения и тока
