Тестер логических уровней DTL-TTL-CMOS, EISTAR LP-1

Код товара: CTTL13764

Описание

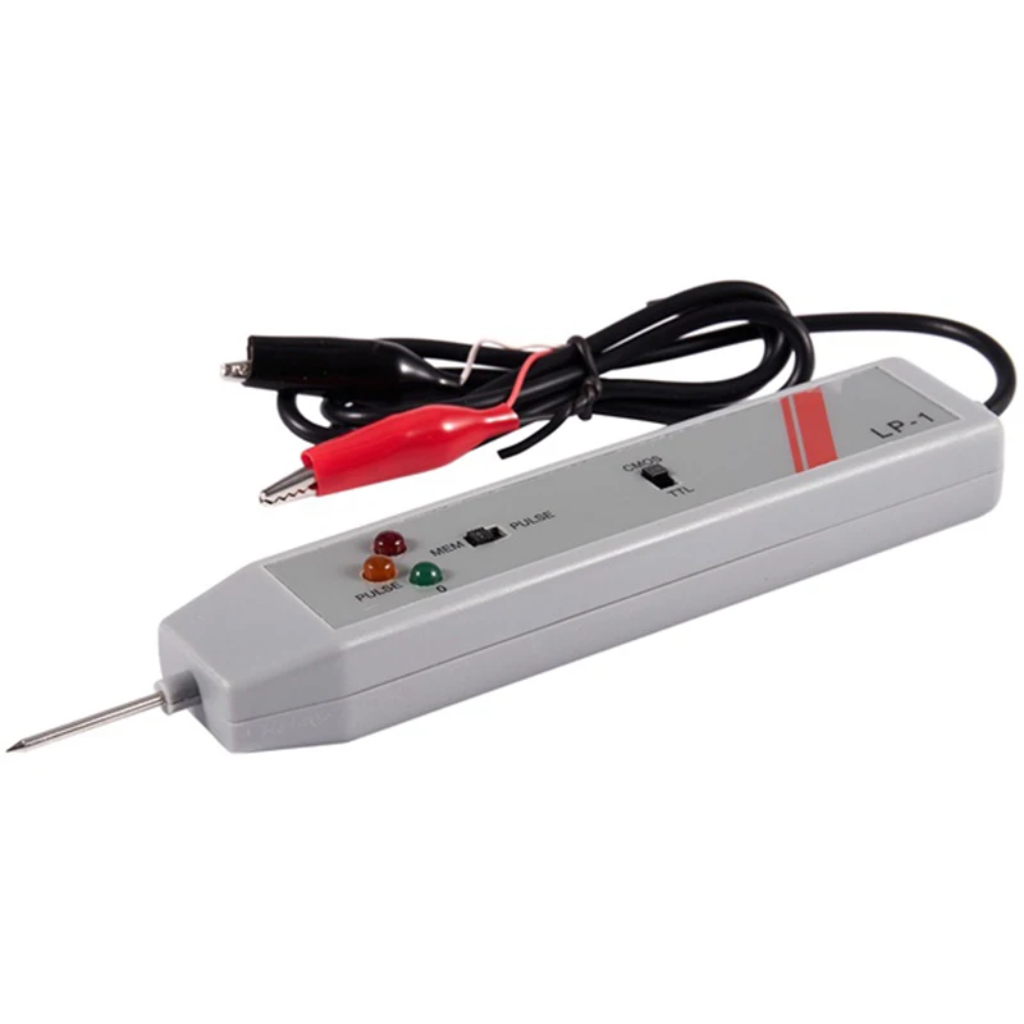

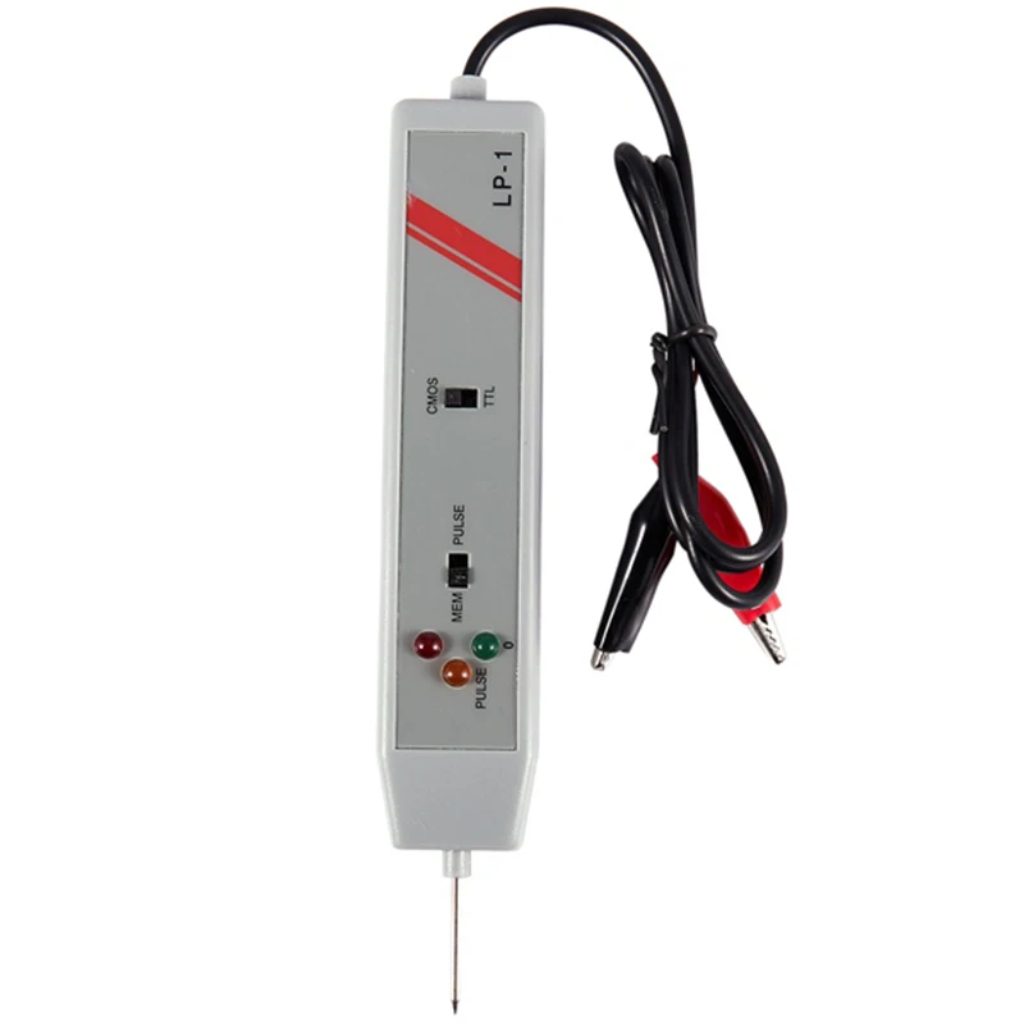

Тестер логических уровней DTL-TTL-CMOS, EISTAR LP-1

Подсоедените красный зажим к плюсу, а черный к минусу питания цепи.
Для тестирования DTL и TTL установите переключатель выбора на "TIL", для тестирования CMOS соответственно на "CMOS".
Приказаемя щупом тестера к точке поддающейся тестированию, светодиоды станут указывать логические состояния:
Диоды не светятся - высокий импеданс
Горит красный диод - High State (1)
Горит зеленый диод - Low State (0)
Горит оранжевый диод - Pulse

Рабочее напряжение до 18В
Питание от тестируемой цепи
