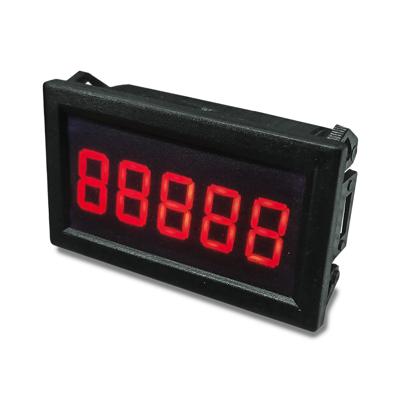

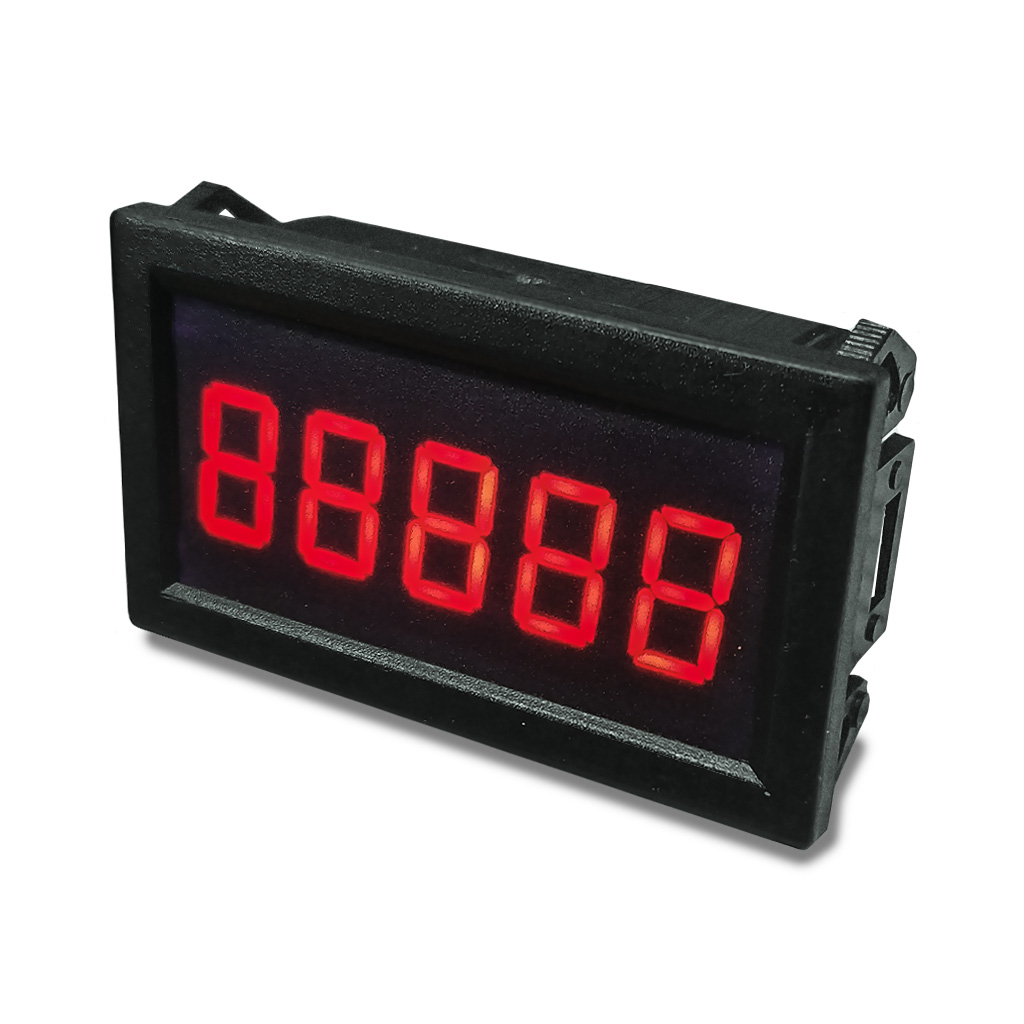

Светодиодный пятизнаковый цифровой индикатор JYQD_ZSJ_V2.3 используется в схемах управления бесщёточными BLDC-моторами, работающими с платами одноканальных драйверов JYQD_V7.3E2, JYQD_V7.3E2 или двухканальных драйверов JYQD_YLO1, а также в паре с другими аналогичными моделями. Электронный цифровой счётчик позволяет измерять и отображать актуальную скорость вращения вала двигателя в диапазоне от 0 до 99999 оборотов за 1 минуту. Счётчик имеет компактные размеры и малый вес. Пластиковый корпус имеет защёлки и легко встраивается в любую конструкцию. Высота символов индикатора составляет 9.15мм (или 0,36"), цвет сегментов - красный. Дополнительно на плате устройства предусмотрен световой индикатор рабочего состояния.

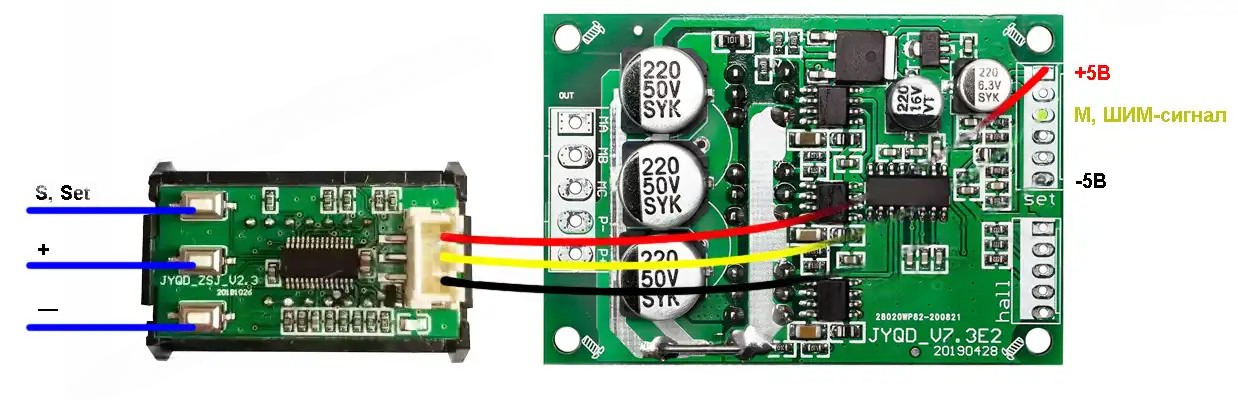

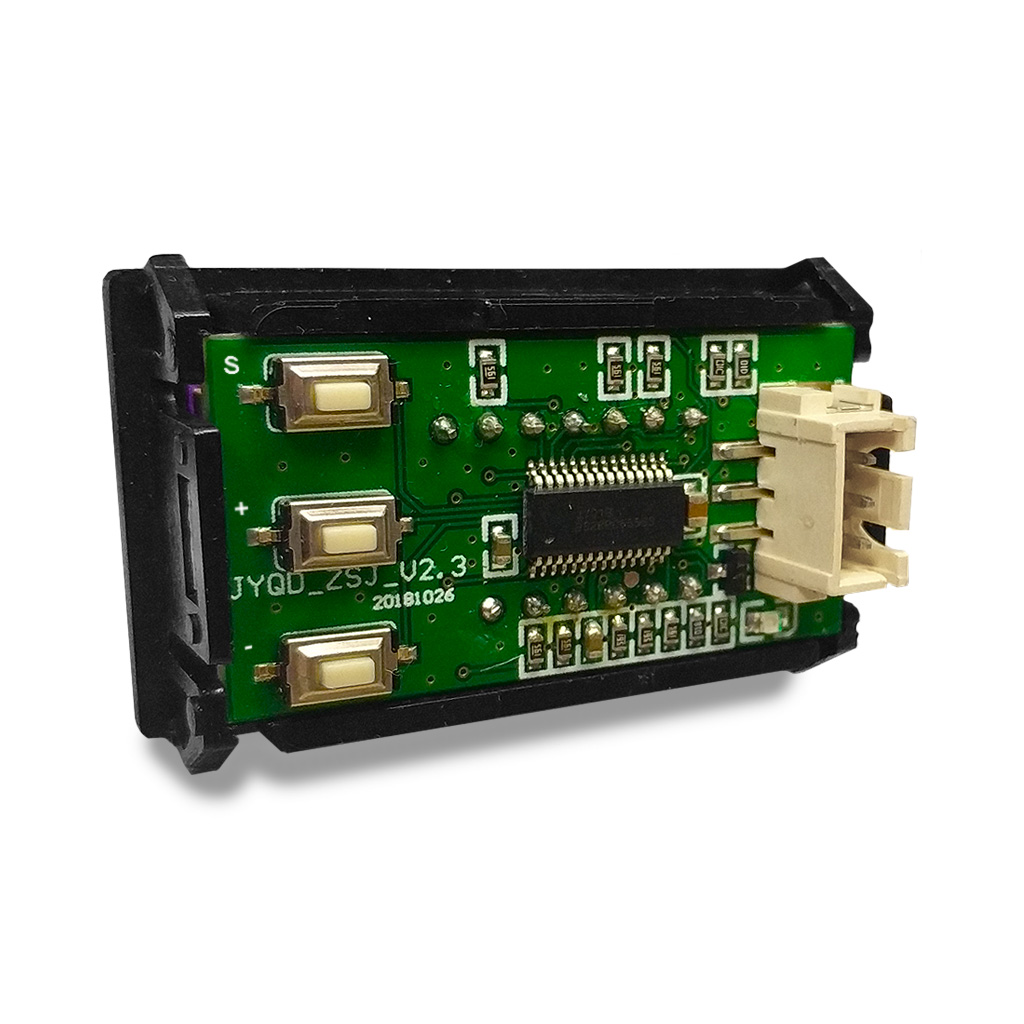

Спидометр JYQD_ZSJ_V2.3 подключается к выходу 5-вольтового напряжения и контакту ШИМ-сигнала обратной связи (часто обозначается М) соответствующего драйвера. Встроенный в JYQD_ZSJ_V2.3 микрочип считывает ШИМ-сигналы с драйвера и рассчитывает текущую скорость вала двигателя, исходя из запрограммированного числа импульсов, генерируемых за один полный оборот. По умолчанию, число ШИМ-импульсов настроено на 6, и может быть легко изменено на любое значение в диапазоне 1-250. Режим программирования индикатора JYQD_ZSJ_V2.3 включается подачей на вход напряжения питания с зажатой кнопкой Set (S). Кнопками + и - параметр увеличивается или уменьшается до необходимого значения. Запись параметра ШИМ-сигналов в память устройства осуществляется автоматически, спустя 10 секунд в состоянии ожидания после завершения его настройки. Каждый раз при включении питания счётчика, параметр выводится на индикаторе в течение первых 3-5 секунд.

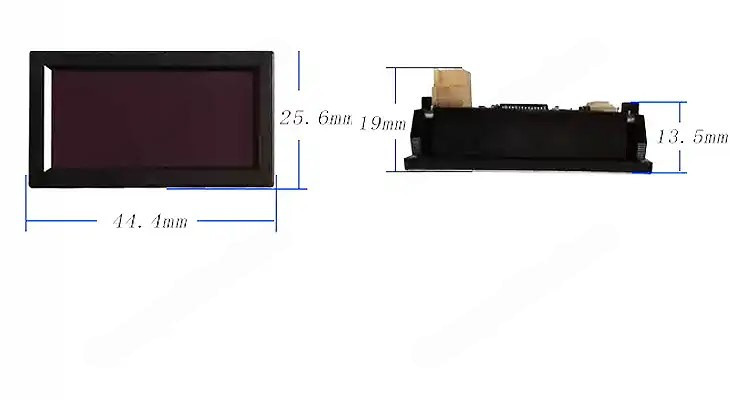

Физические размеры, мм
