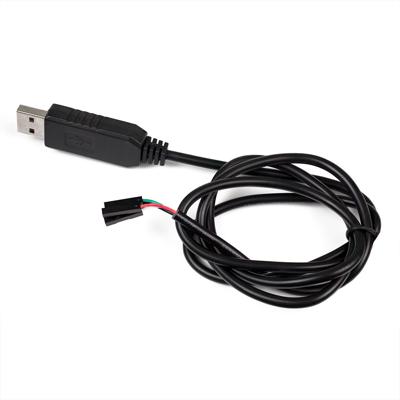

Преобразователь уровней USB на TTL/RS232, с кабелем и с контактами мама на выходе, чип PL2303HX

Описание

PL2303HXA преобразователь интерфейсов USB/UART-TTL (адаптер USB/UART-TTL) используется для подключения UART-TTL-совместимых микроконтроллеров к стандарному USB-порту персонального компьютера. Контроллер PL2303HXA обеспечивает двухсторонний транзит цифровой информации на скорости до 6Мб/с.  Микросхема PL2303HX спрятана в корпусе USB-разъема. Она эмулирует на ПК виртуальный COM-порт, через который осуществляется прямое обращение к подключенному устройству с UART-TTL. Конвертер наиболее часто используется в сцениариях программирования или отладки различных микроконтроллеров. Питание преобразователя напряжением 5В и подключенного к нему устройства осуществляется через USB-порт компьютера (макс. нагрузочный ток 500мА по спецификации USB2.0). Чип PL2303HX имеет полную поддержку в популярных ОС: Windows (98, ME, 2000, Server, XP, Vista, 7), Mac OS X, Linux OS и других.

Характеристики

• Напряжение питания: 5В (через USB-порт ПК);
• Контроллер последовательного моста: PL-2303HXA Prolific;
• Интерфейсы: USB 1.1, UART-TTL;
• Концевые разъёмы: USB-A, 4-контактный Dupont F;
• Поддержка ОС: Windows (7, Vista, XP, Server, 2000, ME, 98), Linux, Mac OS X;
• Длина кабеля: 1 метр;
• Вес: 26 г.;

Интерфейс UART-TTL




Асинхронный последовательный интерфейс UART-TTL в преобразователе представлен двумя линиями приёма и передачи данных (RXD/TXD), а также двумя линиями напряжения +5В для питания подключаемого микроконтроллера.

Таблица соответствия выводов интерфейса UART-TTL их цветовой маркировке

№	Имя	Цвет изоляции	Назначение
1	RXD	Белый	Линия входящих данных
2	TXD	Зелёный	Линия исходящих данных
3	VDD	Красный	Напряжение +5В от USB
4	GND	Чёрный	Общий, земля

Примечание. Расцветка линий может отличатся от приведённой в таблице. Назначение проводных выводов легко определить по нанесённой на плате маркировке, предварительно открыв пластиковый корпус со стороны USB-порта (крепление на штифтах).

Документация



1. Спецификация PL-2303 Prolific контроллера последовательного моста (англ., PDF);

Программное обеспечение



1. Драйвер PL2303 VCP + ПК-приложение (zip-архив);

---

Часто заваемые вопросы




Вопрос №1. Контроллер PL2303HXA снят с производства в 2012 году и более не поддерживается в Windows 8 и 10. Можно ли как-то использовать преобразователь на чипе PL2303HXA вместе с Windows 10?

Ответ. Да, использовать преобразователь с PL2303 в операционной системе Windows 10 можно, если установить ПО с драйвером для чипа PL2303HXA, выпущенное ранее 2013 года (проверено в версии Win10#1809). Для этого отключите PL2303HXA от ПК и удалите из Windows все ранее установленные версии этого драйвера через раздел Программы и компоненты панели управления. Запустите установщик драйвера PL2303 версии 1.5.0, который добавит в Windows драйвер c номером v3.4.25.218. Вновь подключите преобразователь с PL2303 к ПК. Через диспетер устройств сделайте ручное обновление драйвера, выбрав в списке доступных совместимых устройств "Prolific USB-to-Serial Comm Port Версия: 3.4.25.218 (07.10.2011)" и перезагрузите Windows.

Примечание. 100% работоспособность на всех существующих сборках и версиях Windows 8/10 не гарантируется.


------------------
