Преобразователь логических уровней I2C или GPIO 8 канальный двунаправленный
Код товара: CTTL12843
Есть в наличии| 150 c 232 c |
| 150 c 232 c |
 |
|
|

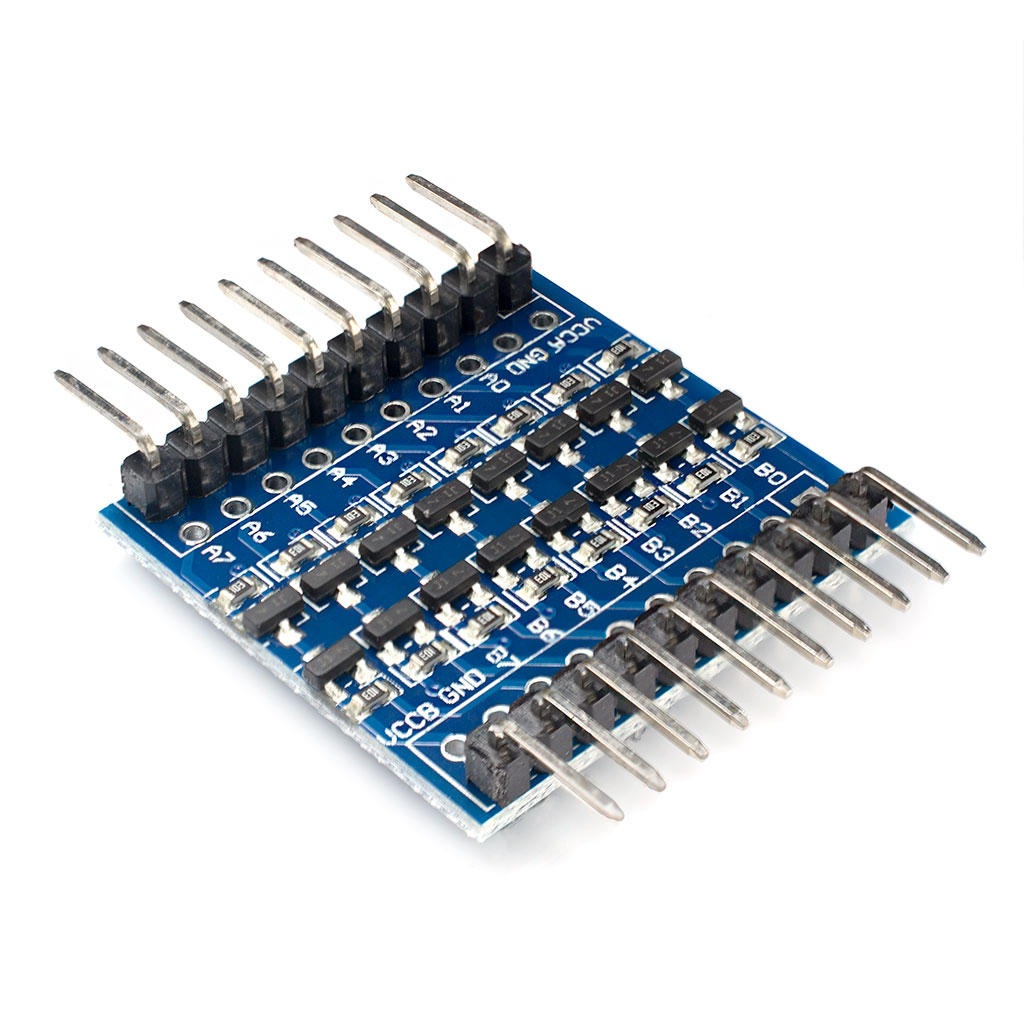

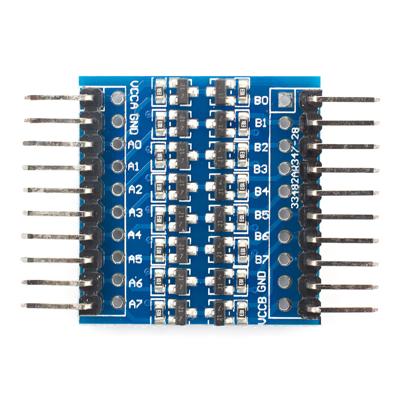

8-канальный преобразователь уровней логического напряжения предназначен для согласования логических уровней при подключений модулей во время блочной разработки устройств.
Восемь каналов позволяют подключать устройства с параллельным 8-битным интерфейсом, либо использовать один преобразователь уровня для I2C и SPI интерфейсов одновременно.
В преобразователе используются N-канальные MOSFET транзисторы BSS138, минимальное напряжение работы которых составляет 1,5 вольт, поэтому преобразователь уровней способен работать с логическими уровнями 1.8, 2.5, 3.3 и 5 вольт. Максимальное напряжение работы транзисторов составляет 6 вольт, превышать которое строго запрещено во избежании выхода из строя транзисторов и подключенных к преобразователю уровня устройств.
Малое время переключения транзистора, которое составляет 20 наносекунд, позволяет преобразователю работать на частотах до 50 мегагерц.

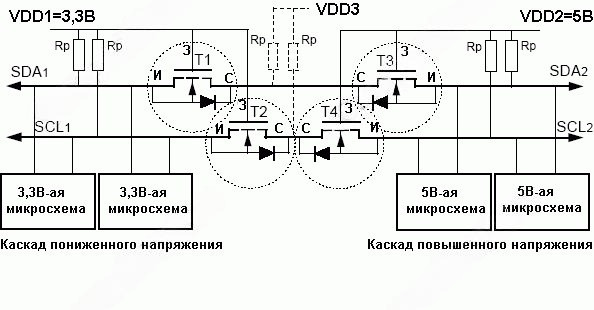

В каждом канале преобразователя использованы 2 транзистора и 2 резистора (см. схему приведенную ниже)
 |
Такая схема включения имеет ряд преимуществ над схемой согласования уровней, построенной на одном транзисторе.
------------------
