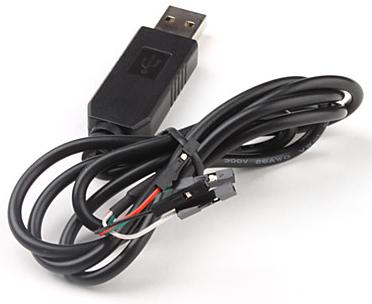

Модуль RC0164. Кабель-преобразователь USB в TTL RS232 на базе PL2303TA.
Код товара: CTTL12845
Есть в наличии| 150 c 204 c |
| 150 c 204 c |
 |
Обратите внимание на близкий |
|||
|
Модуль RC0113. Кабель-преобразователь USB в RS232. На базе PL2303HX |
Описание

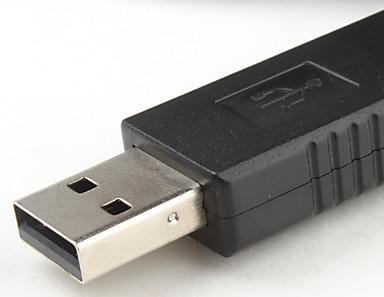

PL2303HXD преобразователь интерфейсов USB/UART-TTL (адаптер USB/UART-TTL) используется для подключения UART-TTL-совместимых микроконтроллеров к стандарному USB-порту персонального компьютера. Контроллер PL2303HXD обеспечивает двухсторонний транзит цифровой информации на скорости до 6Мб/с. Микросхема PL2303HXD спрятана в корпусе USB-разъема. Она эмулирует на ПК виртуальный COM-порт, через который осуществляется прямое обращение к порту UART-TTL подключенного устройства. Конвертер наиболее часто используется для сцениариев программирования или отладки различных микроконтроллеров. Питание преобразователя рабочим напряжением 5В осуществляется через USB-порт компьютера. Чип PL2303HX имеет полную поддержку в популярных ОС: Windows (2000, Server, XP, Vista, 7, 8.1, 10), Mac OS X, Linux OS и других.
Характеристики
Интерфейс UART-TTL
Асинхронный последовательный интерфейс UART-TTL в преобразователе представлен двумя линиями приёма и передачи данных (RXD/TXD), а также двумя линиями напряжения +5В для питания подключаемого микроконтроллера.
Таблица соответствия выводов интерфейса UART-TTL их цветовой маркировке
| № | Имя | Цвет изоляции | Назначение |
| 1 | RXD | Белый | Линия входящих данных |
| 2 | TXD | Зелёный | Линия исходящих данных |
| 3 | VDD | Красный | Напряжение +5В от USB |
| 4 | GND | Чёрный | Общий, земля |
Примечание. Расцветка линий может отличатся от приведённой в таблице. Назначение проводных выводов легко определить по нанесённой на плате маркировке, предварительно открыв пластиковый корпус со стороны USB-порта (крепление на штифтах).
Документация
Программное обеспечение
- Драйвер PL2303 VCP + ПК-приложение (zip-архив);
Часто заваемые вопросы
Вопрос №1. Контроллер PL2303HXD снят с производства в конец 2019 года и более не поддерживается в Windows 8 и 10. Можно ли как-то использовать преобразователь на чипе PL2303HXD вместе с Windows 10?
Ответ. Да, использовать преобразователь с PL2303 в операционной системе Windows 10 можно, если установить ПО с драйвером для чипа PL2303HXD, выпущенное ранее 2013 года (проверено в версии Win10#1809). Для этого отключите PL2303HXD от ПК и удалите из Windows все ранее установленные версии этого драйвера через раздел Программы и компоненты панели управления. Запустите установщик драйвера PL2303 версии 1.5.0, который добавит в Windows драйвер c номером v3.4.25.218. Вновь подключите преобразователь с PL2303 к ПК. Через диспетер устройств сделайте ручное обновление драйвера, выбрав в списке доступных совместимых устройств "Prolific USB-to-Serial Comm Port Версия: 3.4.25.218 (07.10.2011)" и перезагрузите Windows.
Примечание. 100% работоспособность на всех существующих сборках и версиях Windows 8/10 не гарантируется.
------------------
