Описание

Модуль коммуникации по электросетевым проводам (PLC, сокр. от англ. Power-line Communcation) RAK Wizlink LX200V30 — устройство нового способа передачи IPTV/HDTV или других аудио и видео сигналов, применяющее современные технологии цифровой модуляции OFDM - мультиплексирование с ортогональным разделением частот. Модуль основан на чипе Qualcomm QCA7420 - MAC/PHY приёмопередатчике со встроенным АЦП/ЦАП и интерфейсом MII. Трансивер RAK Wizlink LX200V30 соответствует стандартам IEEE 1901 и HomePlug AV. RAK Wizlink LX200V30 работает в диапазоне частот 2-68МГц и поддерживает 128-разрядное шифрование данных. Максимальная скорость трансляции по электропроводам может достигать 500 Мбит/с. Модуль имеет 20-контактный интерфейс и легко интегрируется в любое совместимое оборудование. LX200V30 может использоваться в широком спектре приложений для организации промышленных гибридных сетей, в автомобилестроении и в умных домашних системах, в системах видеонаблюдения и в медицинском оборудовании.

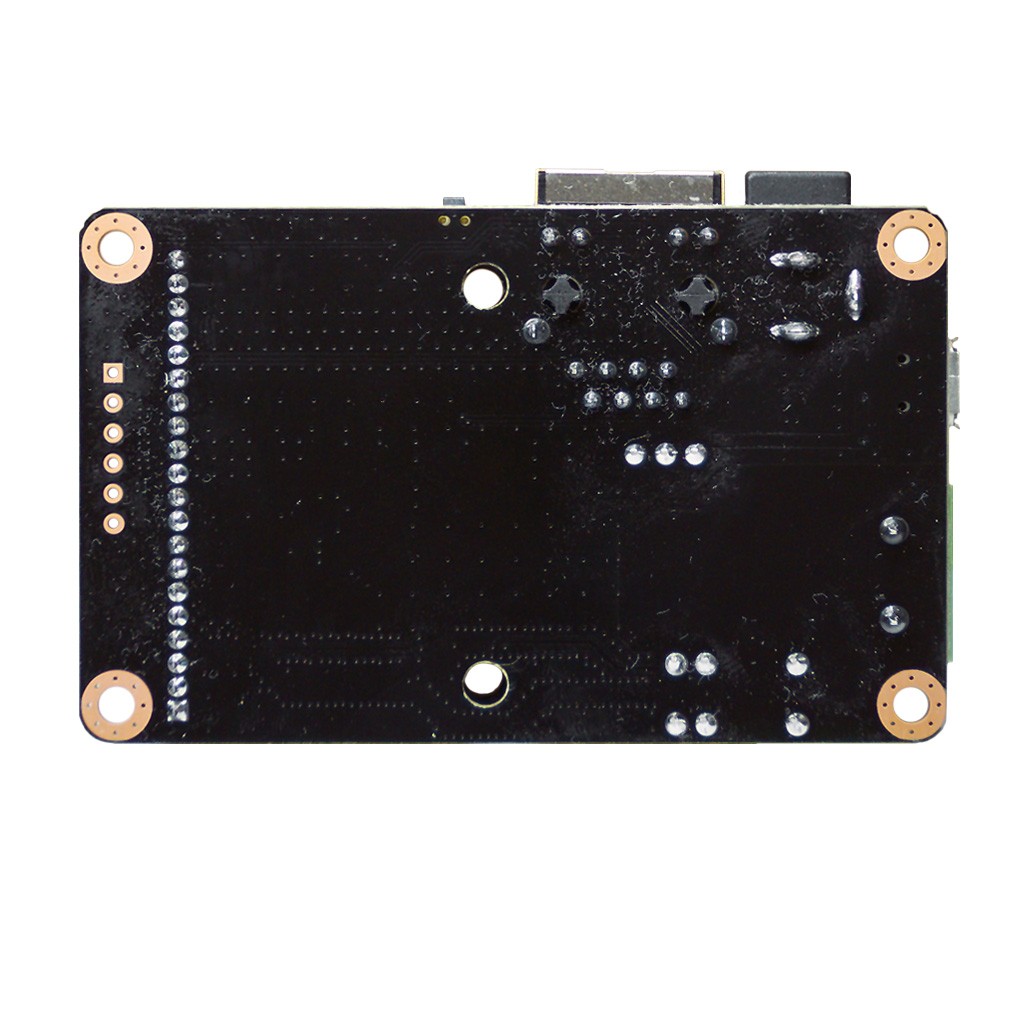

Оценочная плата предоставляет разработчику физические порты-коннекторы Ethernet RJ45, скрученной пары или коаксиального кабеля для модуля Wizlink LX200V30. Плата также содержит необходимые узлы преобразования напряжения питания для коммуникационного модуля RAK LX200V30, высокочастотный фильтр и ряд информационных LED-индикаторов.

Технические характеристики

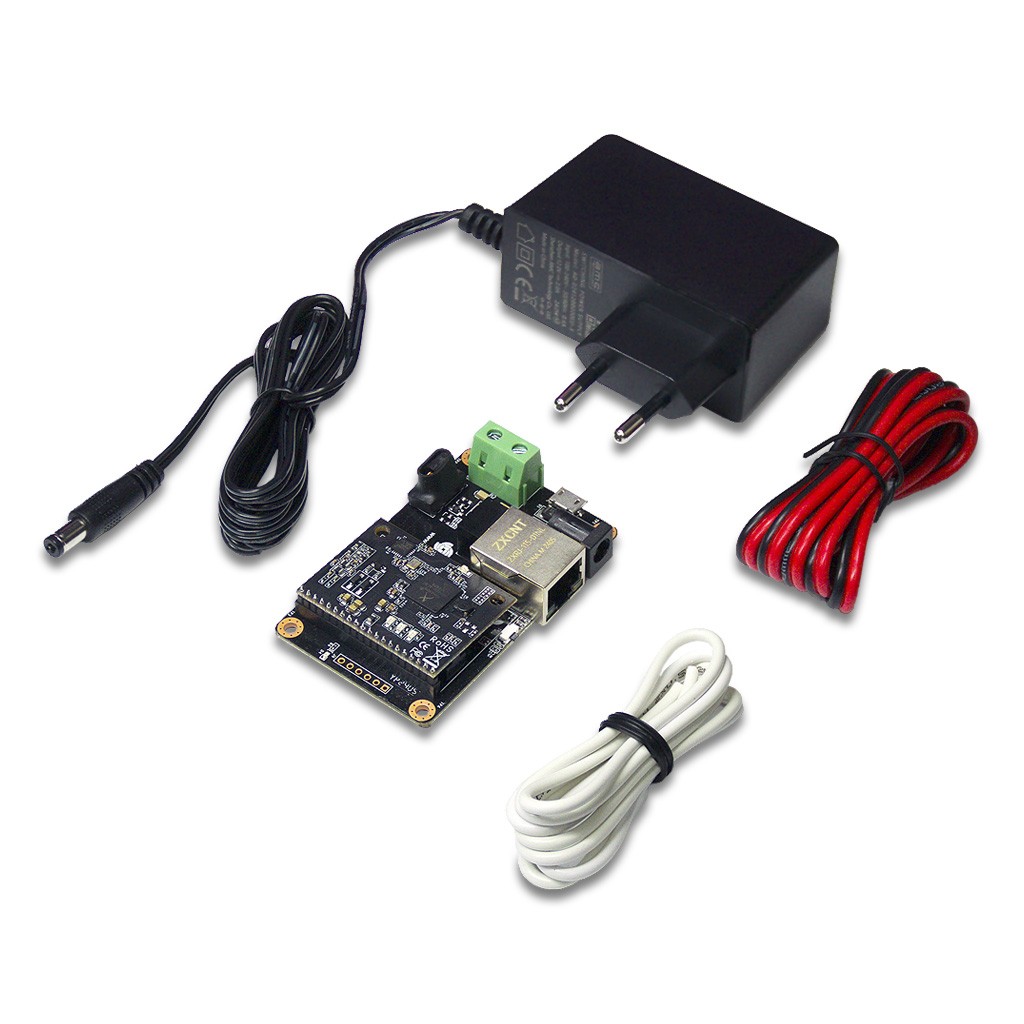

Комплектация

Описание функций 20-контактного коннектора LX200V30

Программное обеспечение

1. ПК-приложение AVitar для настройки модуля (rar-архив);

Документация

1. Электрическая принципиальная схема оценочной платы EVB для RAK WisLink LX200V30 (PDF);
2. Чертежи печатной платы LX200V30 (PDF);
3. Сертификация LX200V30 (PDF);
4. Вопросы и ответы пользователей LX200V30 (англ.PDF);
