Преобразователь уровней на чипе CP2102, интерфейсы USB/UART/TTL/RS485/RS232/Serial, 12 пинов
Код товара: CTTL13443
 |
|
|

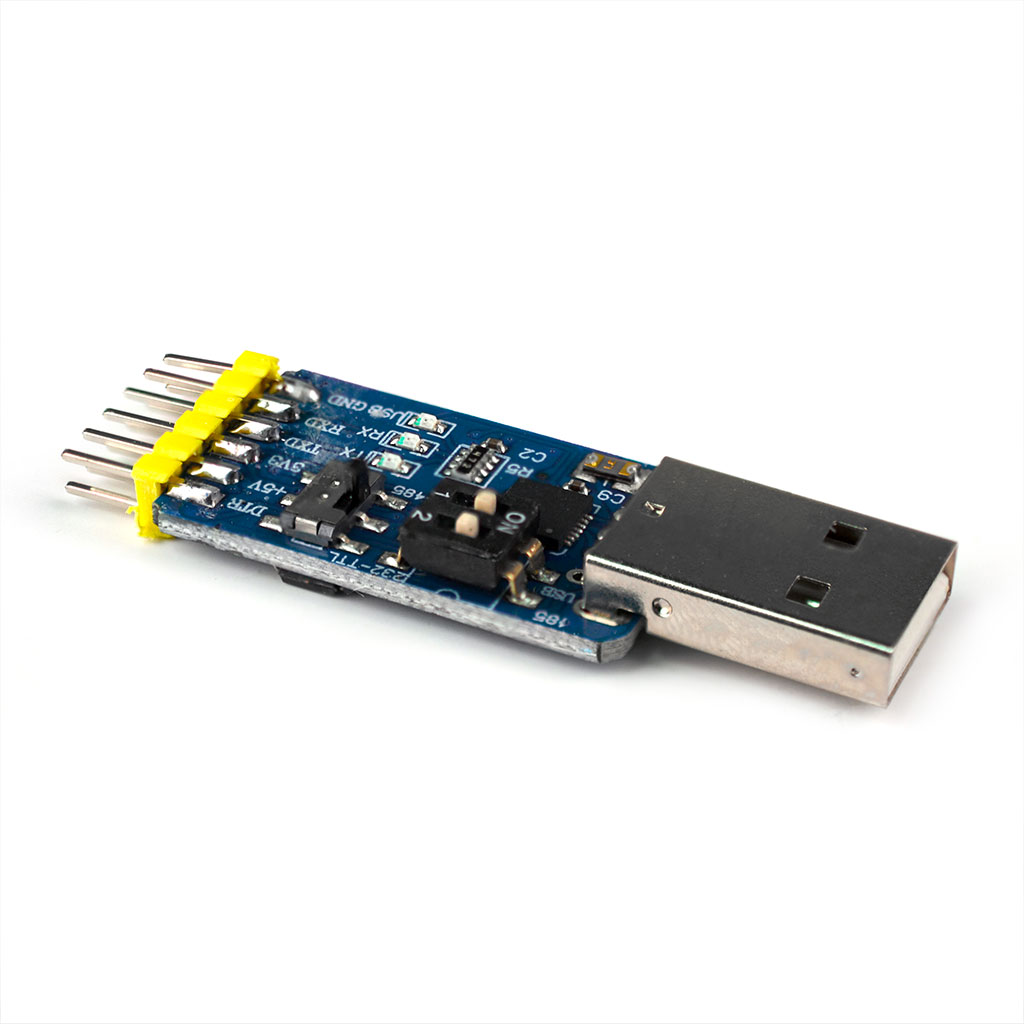

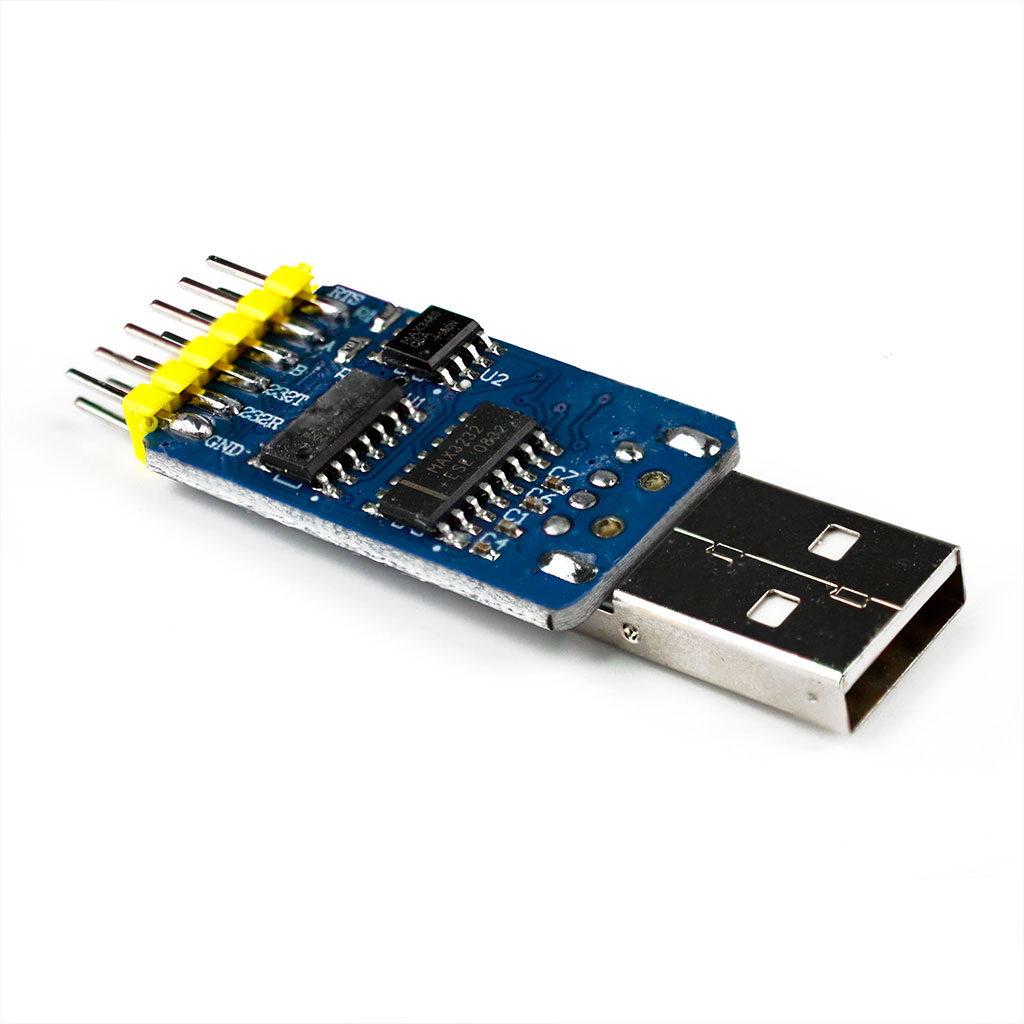

Многофункциональный USB конвертер интерфейсов 6-в-1.
Преимущества
Высокоинтегрированный преобразователь 6-в-1 позволяет объединять устройства, оснащёнными портами внешней коммуникации различных форматов. Конвертер 6-в-1 обеспечивает создание аппаратного "моста" между связующими устройствами в одном из шести предусмотренных режимов. Вместе с чипом CP2102, отвечающего за трансформацию USB/UART-TTL и эмулирующего виртуальный COM-порт (VCP), на плате расположены микросхемы физических интерфейсов RS232 и RS485, имеется микросхема согласования логических уровней (напряжения логических сигналов). Поддерживаются следующие стандарты и схемы последовательной связи: USB/UART-TTL, USB/RS232, USB/RS485, UART-TTL/RS232, UART-TTL/RS485, RS232/RS485. Вид последовательной коммуникации в преобразователе интерфейсов 6-в-1 программируется двухрычажным DIP-переключателем Sw1 (USB), Sw2 (485) и однорычажным переключателем Sw3 (232-TTL/232-485).

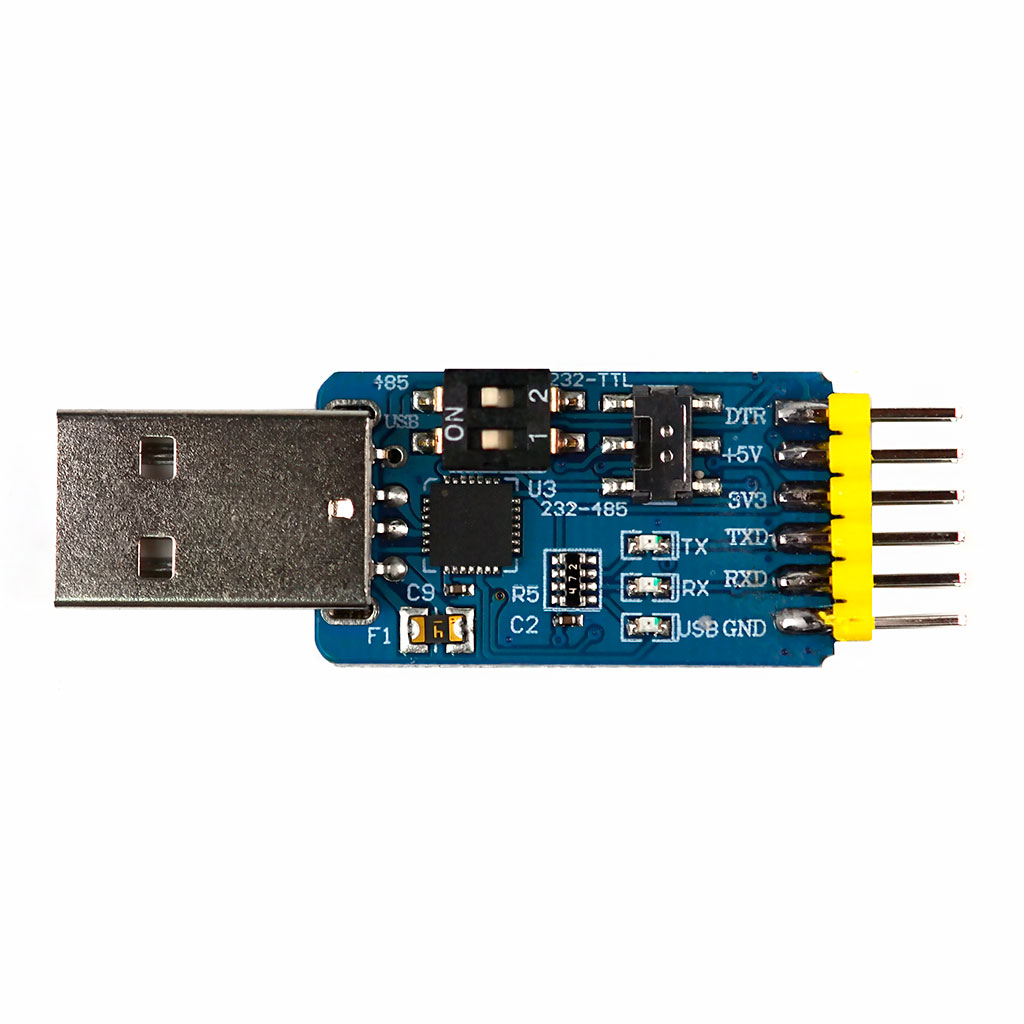

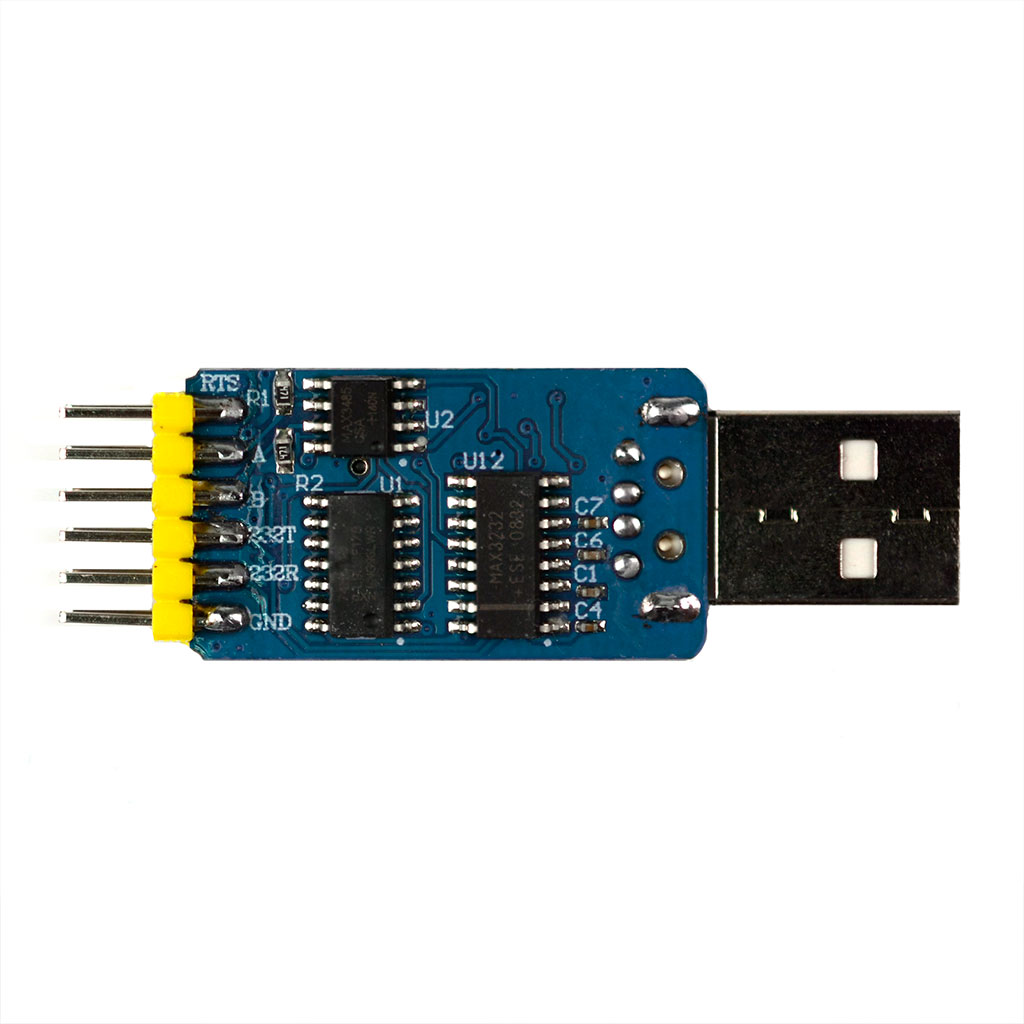

Назначение контактов торцевого разъёма 12pin
| Маркировка | Описание |
| DTR | Линия сигнала готовности к приёму |
| +5V | Выход напряжения +5В |
| 3V3 | Выход напряжения +3.3В |
| TXD | Линия передатчика UART-TTL |
| RXD | Линия приёмника UART-TTL |
| GND | Общий |
| RTS | Линия сигнала запроса на передачу |
| A | A линия RS485 |
| B | B линия RS485 |
| 232T | Линия передатчика RS232 |
| 232R | Линия приёмника RS232 |

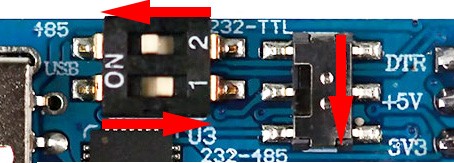

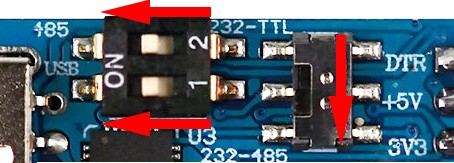

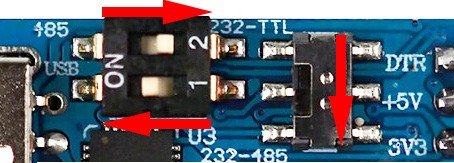

Таблица выбора режимов последовательной коммуникации
| Режим | Sw1 (USB) | Sw2 (485) | Sw3 | Фото c положением выключателей |
| USB/UART-TTL | ВКЛ/ON | ВЫКЛ/OFF | Вниз/Down (232-485) |  |
| USB/RS232 | ВКЛ/ON | ВЫКЛ/OFF | Вверх/Up |  |
| USB/RS485 | ВКЛ/ON | ВКЛ/ON | Вниз/Down (232-485) |  |
| UART-TTL/RS232 | ВЫКЛ/OFF | ВЫКЛ/OFF | Вниз/Down (232-485) |  |
| UART-TTL/RS485 | ВЫКЛ/OFF | ВКЛ/ON | Вниз/Down (232-485) |  |
| RS232/RS485 | ВЫКЛ/OFF | ВКЛ/ON | Вниз/Down (232-485) |  |
Программное обеспечение
- Драйвер Silabs CP210x USB/UART VCP (web-ресурс);
Техническая документация
- Спецификация конвертера CP2102 USB/UART VCP (англ., PDF);
Часто задаваемые вопросы
Вопрос №1. Плата определяется в Windows 10 (x64) как неизвестное устройство и имеет название "Zero-Click Data Cable". Не удаётся установить соединение и передать информацию между ПК и другим устройством с интерфейсом UART-TTL/RS232/RS485.
Ответ. Одна из вероятных причин — несовпадение идентификатора устройства (ID) платы конвертера 6-в-1 со списком устройств, поддерживаемых оригинальным драйвером Silabs CP210x. Воспользуйтесь специализированной версией драйвера CP210x от AgaMatrix.
------------------
