Преобразователь уровней RS232 на TTL миниатюрный

Описание

Технические характеристики

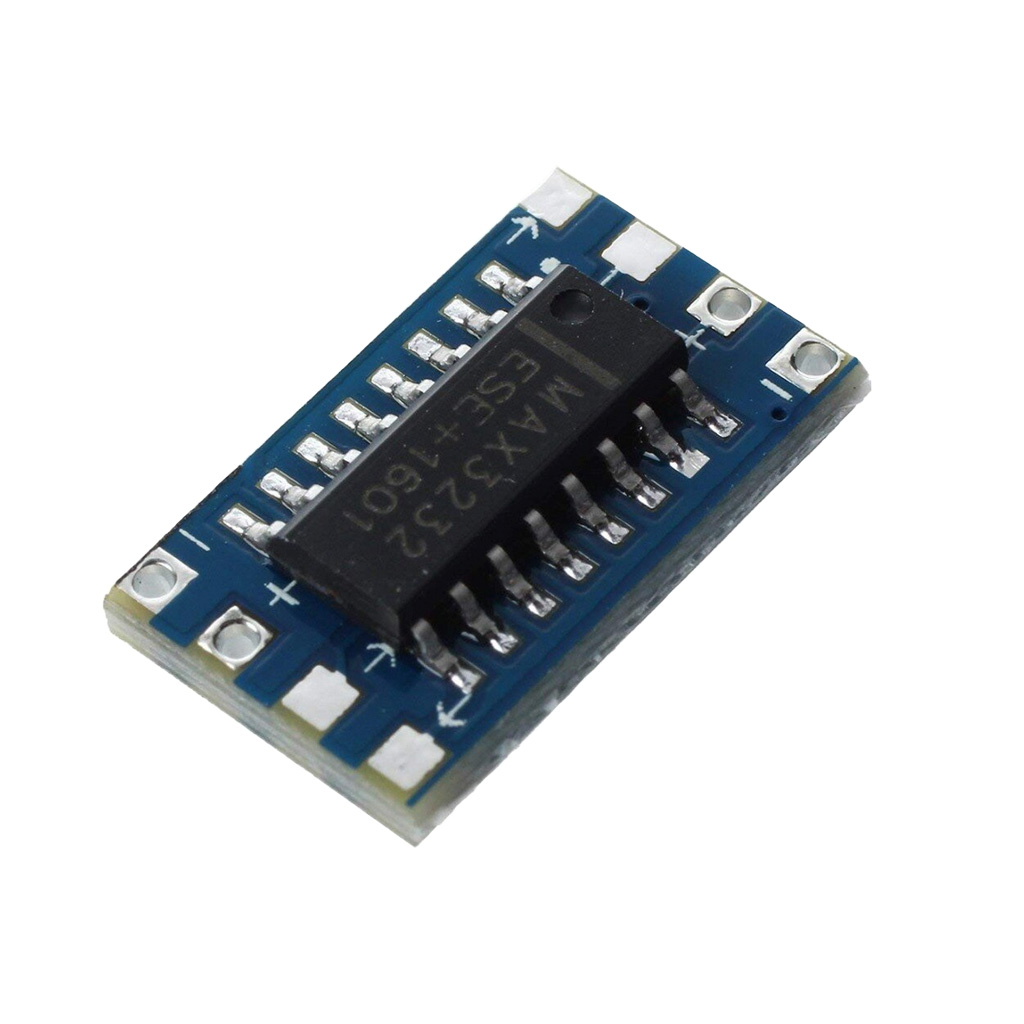

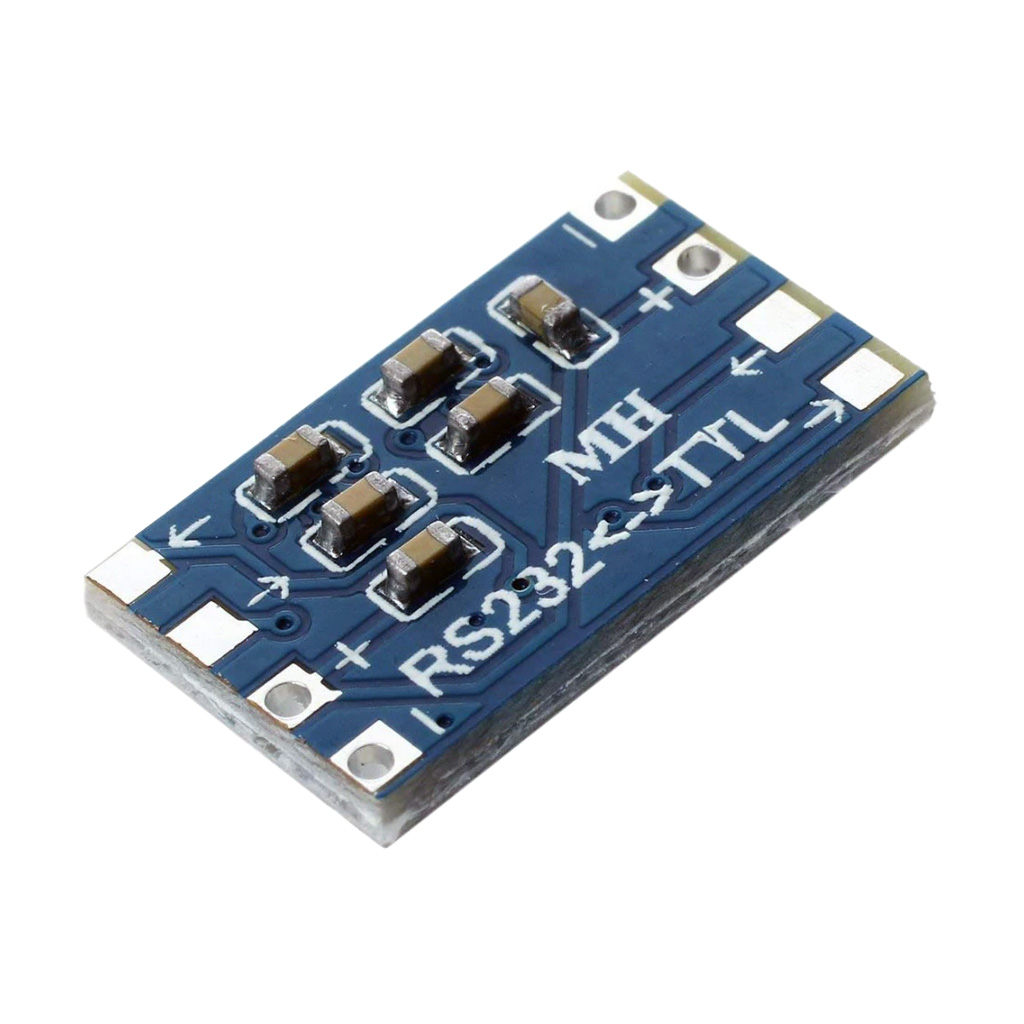

Самый маленький модуль преобразователя RS232/UART-TTL на плате с двухсторонним монтажом компонентов создан для тех проектов, в которых конечный размер и вес устройства является существенным условием. Mini RS232/UART-TTL построен на одном чипе MAX3232-ESE с разведёнными контактами подключения, в котором содержится вся схематика преобразователя сигналов, за исключением лишь нескольких настраивающих работу элементов, расположенных на обратной стороне платы. Модуль настолько компактен, что легко и почти незаметно поместится внутри любого устройства. Одноканальный модуль Mini RS232/UART-TTL позволяет организовывать двухсторонний обмен информацией для различных микроконтроллерных и периферийных устройств. Функционирует модуль Mini RS232/UART-TTL от напряжения 3-5.5В постоянного тока DC и потребляет ток без нагрузки 1мА.

Дуплексный проводной интерфейс RS232 широко распространён среди настольных ПК и ноутбуков, оснащённых специальным разъёмом с названием COM-порт. А также RS232 довольно часто встречается в различном промышленном оборудовании. Аналогичный интерфейс UART/USART хорошо знаком специалистам по разработке микроконтроллерных устройств. Оба интерфейса отличаются физическим слоем (уровнем), бинарный метод передачи данных у RS232 и у UART-TTL одинаковый. RS232 оперирует дифференциальными импульсами ±25В. Логические сигналы UART укладываются в диапазоне напряжений 0-5В. По причине сохранения минимального размера платы, аппаратное управление шиной RS232/UART-TTL в модуле не предусмотрено. Стороны подключения RS232/UART-TTL обозначены соответствующей символикой. Контакты "+" и "-" питания модуля расположены по обеим краям платы и запарареллены между собой. Линия входа данных интерфейса указана стрелочкой, повёрнутой к микросхеме, выхода данных интерфейса — от микросхемы.

Назначение выводов

Документация

1. Спецификация Texas Instruments MAX3232 (англ., PDF);
2. Спецификация Maxim MAX3222-3232-3237-3241 (англ., PDF);
