Модуль реле на 1 канал

Имея за плечами большую историю развития, модернизации и совершенствования, даже в настоящее время, остаются практически самыми востребованными и часто незаменимыми компонентами подавляющего большинства разрабатываемых проектов, алгоритмы которых основываются на выполнении автоматизированного взаимодействия между несколькими электрическими цепями при наступлении условных событий, заранее предопределённых целями каждого отдельно взятого проекта. В подобных схемах, релейные модули выступают в роли связывающего звена между низковольтным управляющим устройством или иной аналогичной электрической схемой, и исполняющей частью.

Технические характеристики

Питание и управление модулем

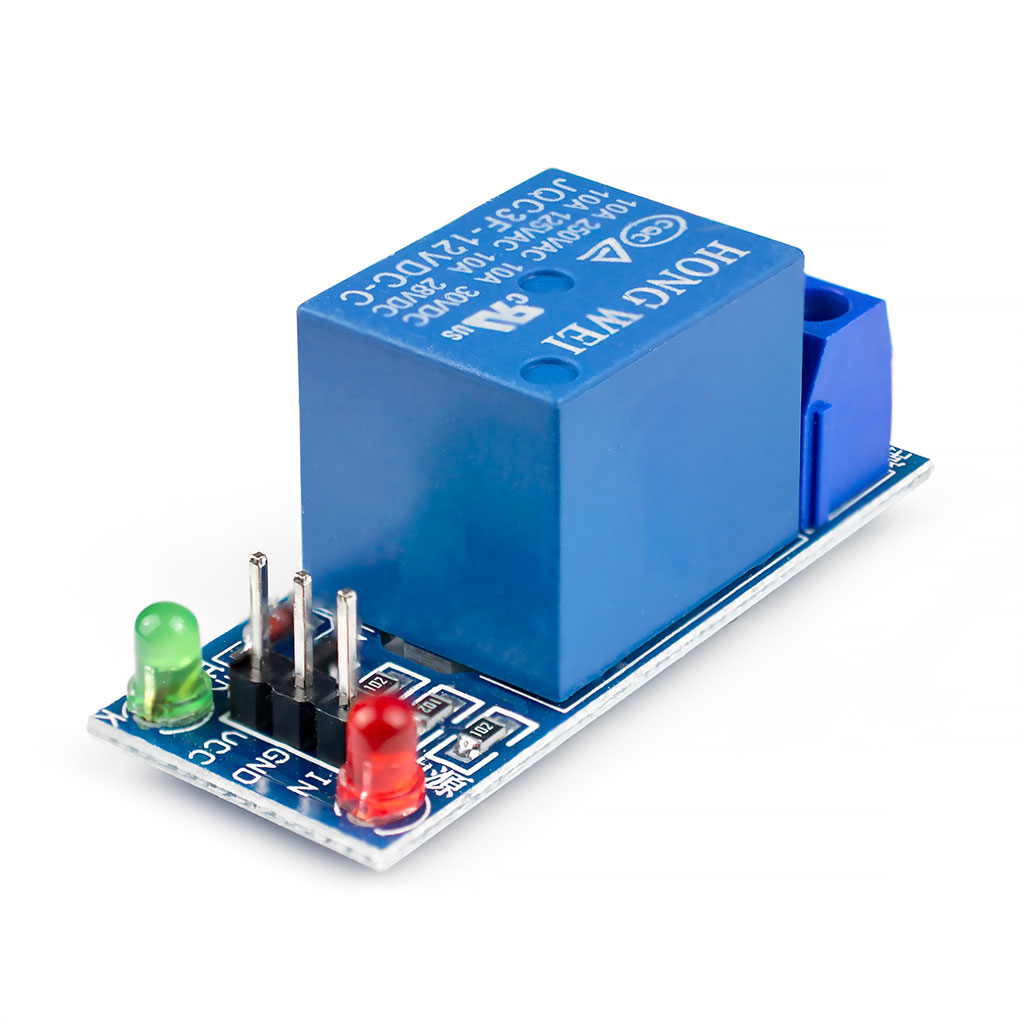

Электрическая схема модуля одноканального реле работает от произвольного источника стабилизированного постоянного напряжения +12В и потребляет ток до 80мА. Плата оснащена тремя штырьевыми контактами, предназначенными для питания и управления. К выводам VCC(плюс) и GND(общий) подключается источник напряжения, на контакт IN (INput) передаётся входной сигнал управления.

Компактная модель 1-канального электромеханического реле совместима исключительно с такими механизамими и системами автоматизированного управления, которые могут формировать 12-вольтовые импульсные сигналы управления внешним оборудованием. Схемы питания управляющего устройства и релейного модуля должны быть объединены одним общим проводом GND. Входной сигнал управления модулем реле выражается импульсом высокого уровня +12В (логическая единица) или низкого уровня 0В (логический ноль). Сигнал высокого уровня, приходящий на контакт IN, приводит реле в активное состояние, одновременно зажигается красный светодиодный индикатор. Входящий низкоуровневый сигнал возвращает реле в исходное положение.

Пример программы для Arduino IDE, выполняющей включение и выключение реле каждые 2 секунды

// Назначаем контакт, управляющий реле
int relayPin = 2;

// Устанавливаем контакт управления реле в режим вывода данных
void setup()
{
  pinMode(relayPin,OUTPUT);
}

// Включаем и выключаем реле каждые 2 секунды
void loop()
{
  // Включаем реле
  // Контакт NO соединен с общим COM
  // Контакт NC разомкнут с общим COM
  digitalWrite(relayPin, HIGH);

  // Задержка 2 секунды
  delay(2000);

  // Выключаем реле
  // Контакт NO разомкнут с общим COM
  // Контакт NC соединен с общим COM
  digitalWrite(relayPin, LOW);

  // Задержка 2 секунды
  delay(2000);
}

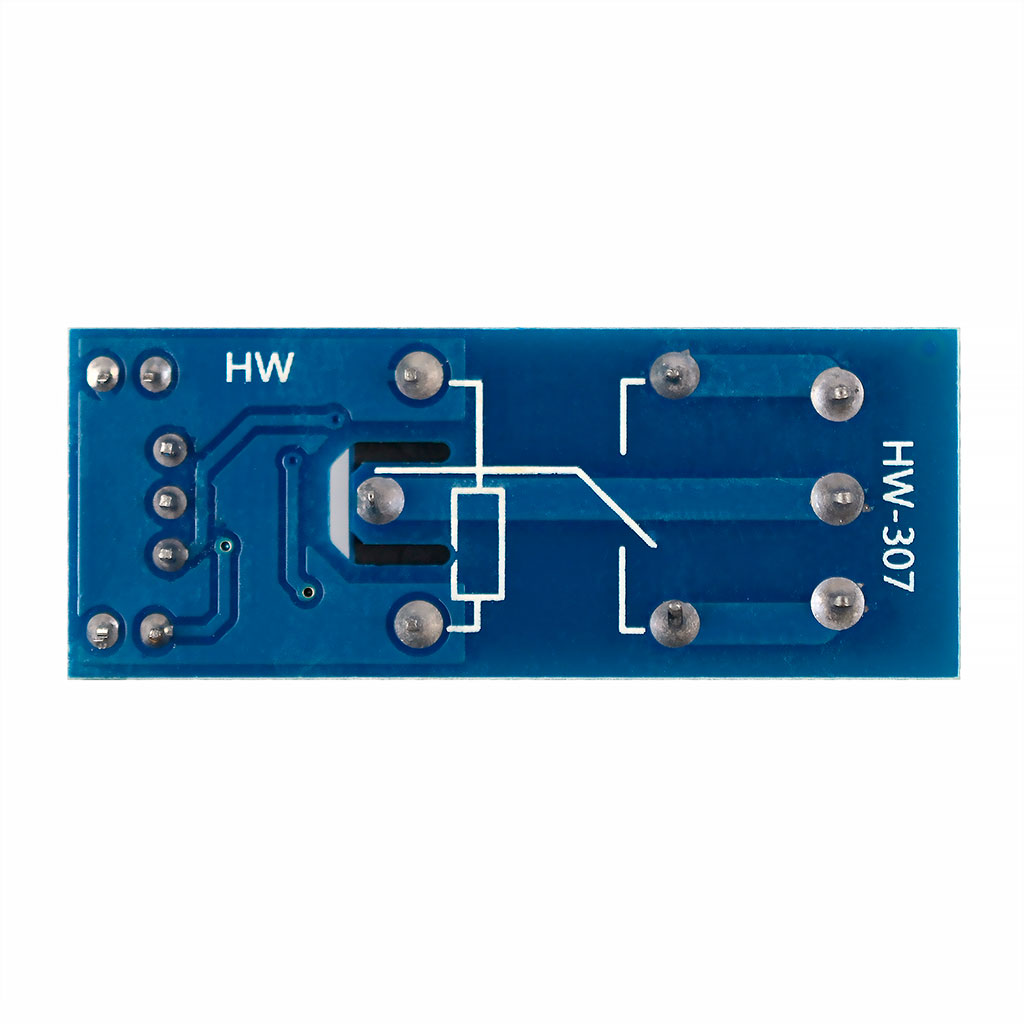

Коммутация внешних цепей

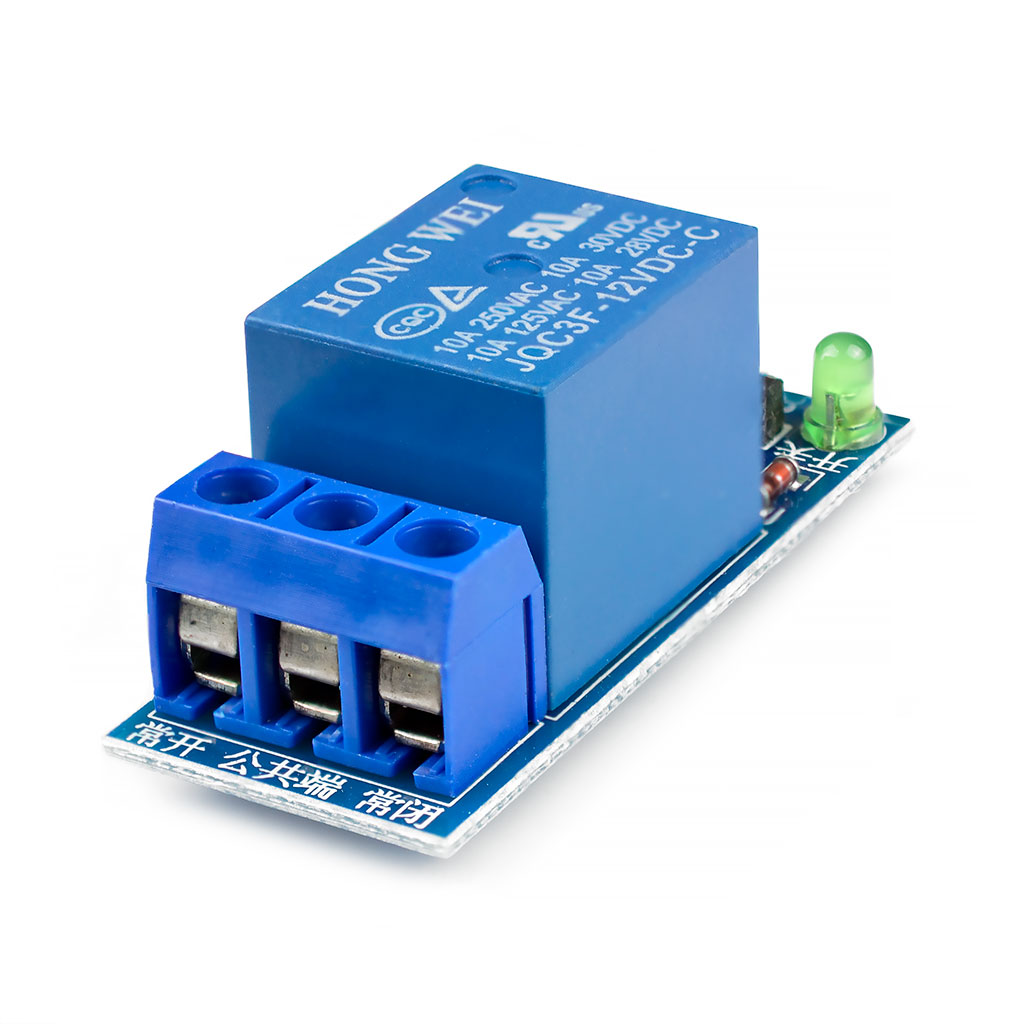

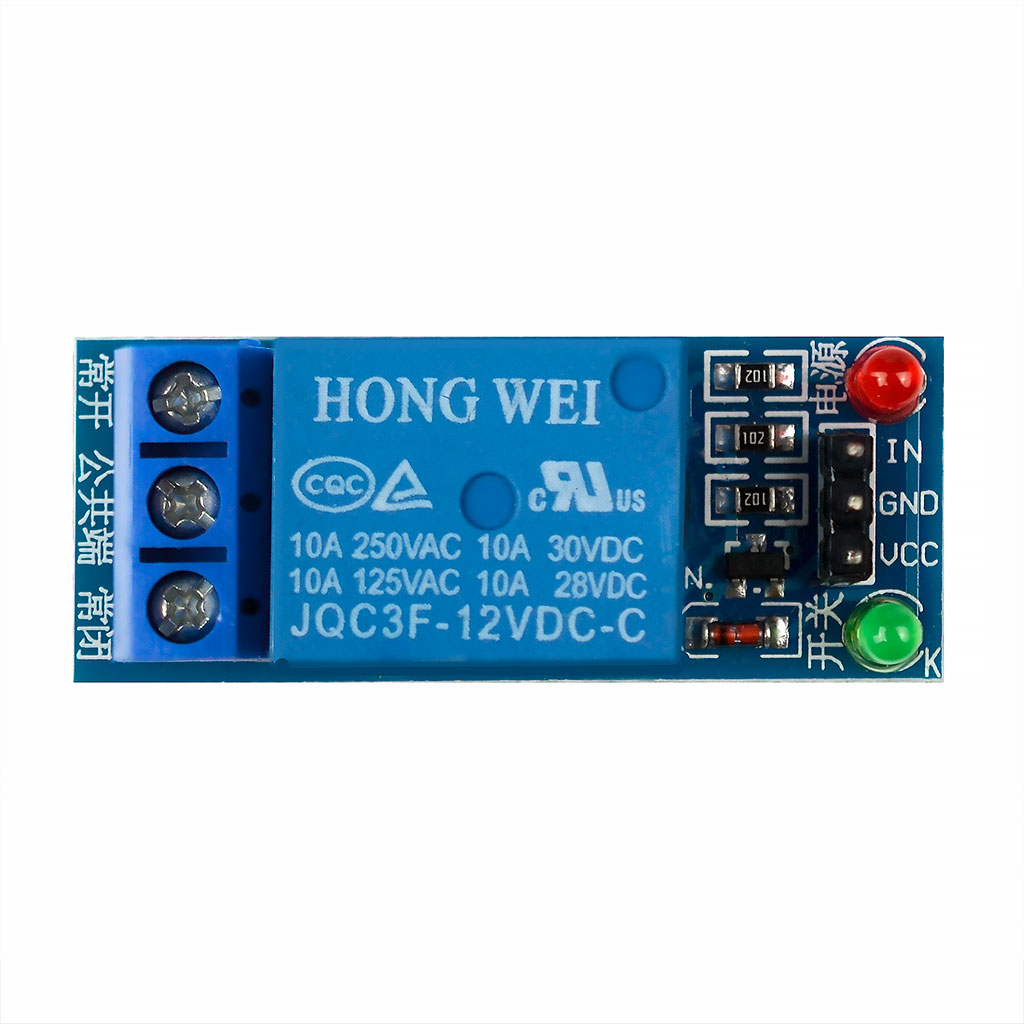

Интегрированное реле JQC3F-12VDC оснащено блоком винтовых клемм-терминалов, предназначенных для коммутации внешних схем, и состоит из трёх линий подключения. Реле позволяет замыкать/размыкать как одну независимую цепь переменного или постоянного напряжения, так и переключаться между двумя зависимыми цепями с одной общей линией питания (плюсовой или минусовой стороной). В большинстве случаев, клеммы реле обозначены следующим образом: нормально открытый контакт (NO), общий контакт (COM), нормально закрытый контакт (NC). Однако, нередки случаи, когда встречаются варианты с аналогичной графической символикой, схожей с принятым обозначением реле в принципиальных схемах. Словосочетание "нормально открытый" или "нормально закрытый" означает исходное состояние контакта в неактивном режиме реле по отношению к общему центральному выводу (COM). В момент срабатывания реле (переход в активный режим), положения контактов NO и NC изменяются в противоположное исходному состояние. Простыми словами, если внешняя цепь, подключенная к контактам COM+NO, замыкается при срабатывании реле, то цепь COM+NC — в активном режиме размыкается.

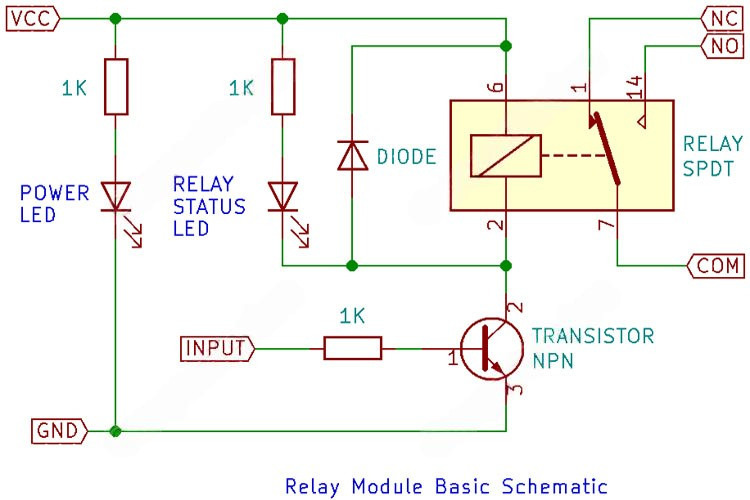

Электрическая принципиальная схема
