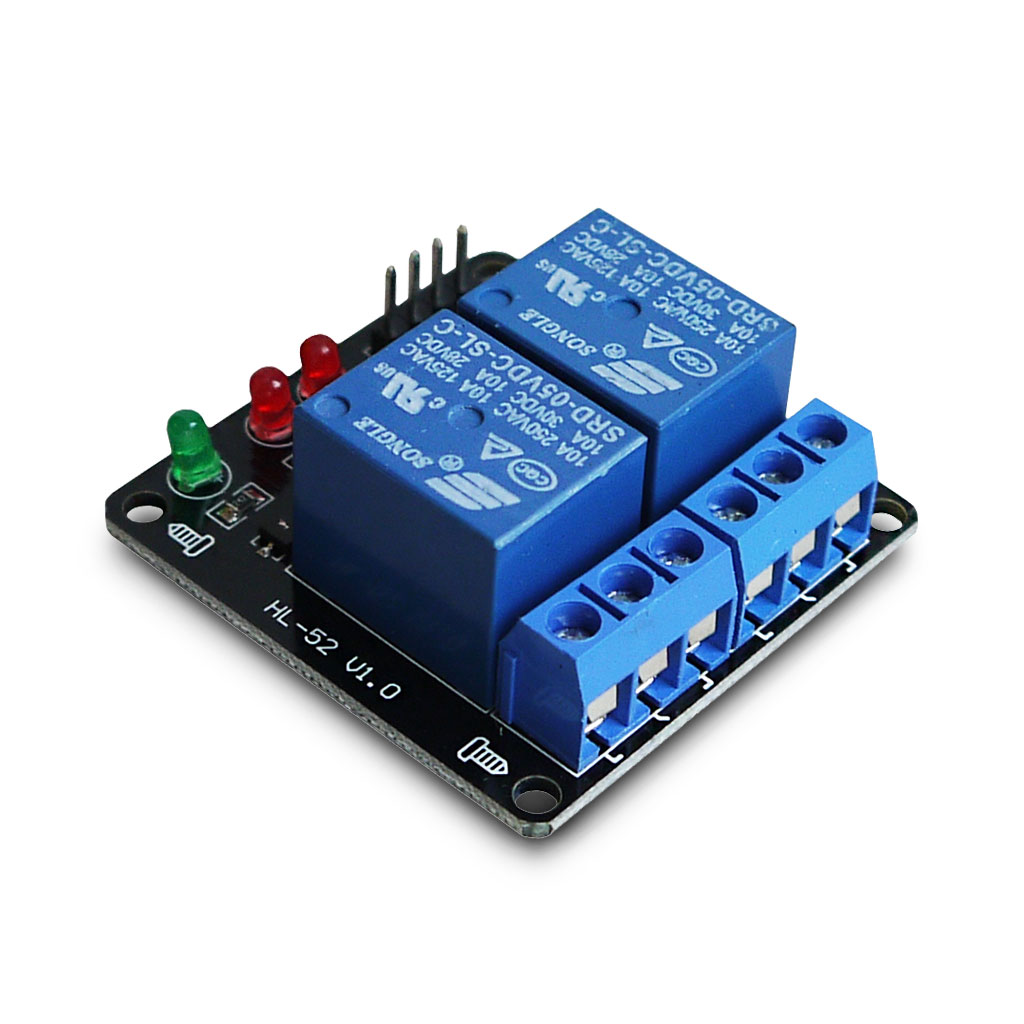

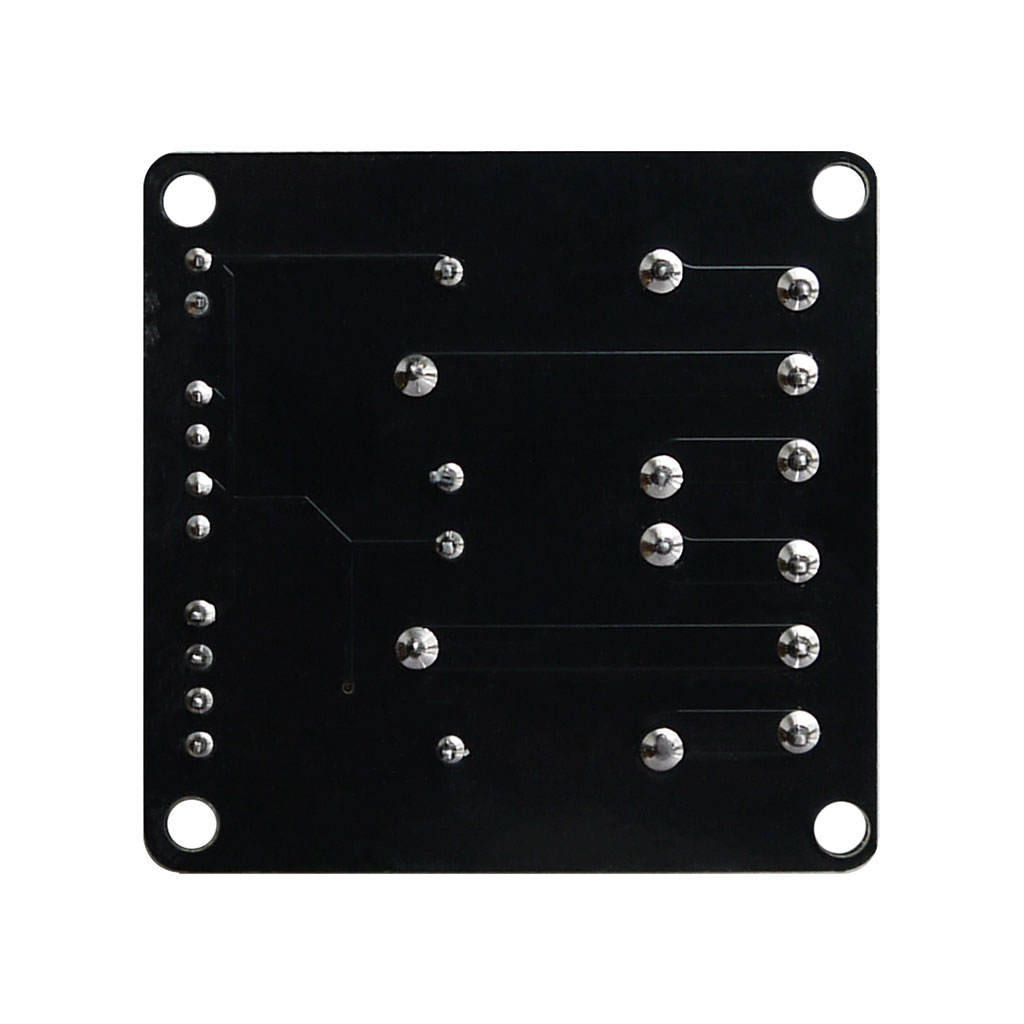

Модуль реле на 2 канала

Коммутационное электромеханическое реле — непременный атрибут подавляющего большинства низковольтных систем автоматизированного управления внешними силовыми электроцепями, повсеместно встречающихся в промышленном производстве, в автомобилестроении или в разнообразных схемах бытовой автоматики. Довольно часто, специализированные релейные модули электромагнитных реле участвуют в проектировании и изготовлении целого спектра уникальных устройств, основанных на условиях индивидуального использования реле, или собираемых на базе популярных многопользовательских микроконтроллерных платформ Ардуино, Teensy, PyCom, ESP, STM, Raspberry Pi и др. Реле служит незаменимым помощником в выполнении многосторонних задач, связанных с ручным или программным управлением мощными нагрузками, работающими от переменного напряжения 220 В — световыми приборами, электромоторами, домашними или тепличными приборами отопления/охлаждения, вентиляции и т.д.

Технические характеристики

Питание и управление модулем

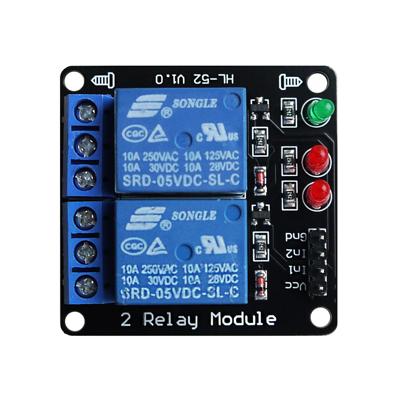

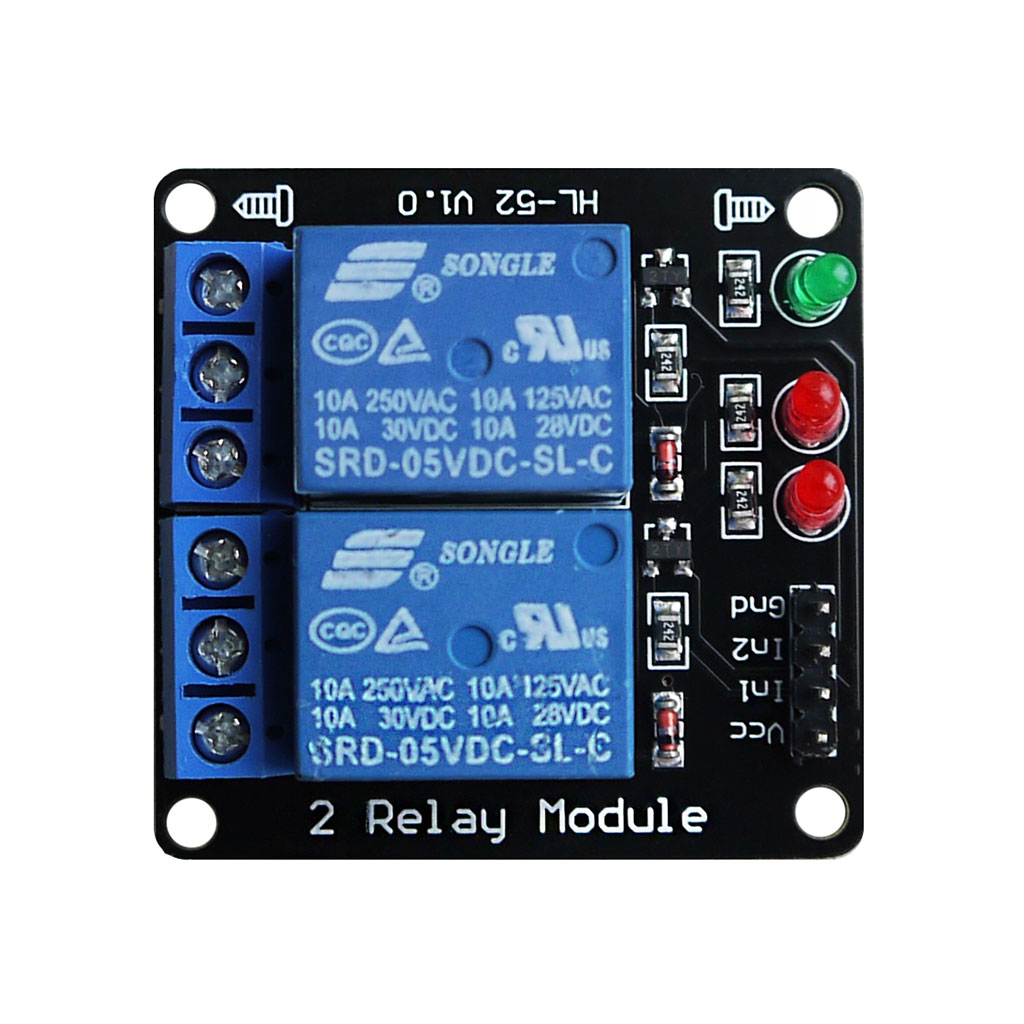

Электрическая схема модуля двухканального реле работает от произвольного источника стабилизированного постоянного напряжения +5В, потребляя ток до 120мА. Плата оснащена четырьмя штырьевыми контактами, предназначенными для питания и управления. К выводам VCC(плюс) и GND(общий) подключается источник напряжения, на контакты In1 и In2 передаётся входной сигнал управления одного из реле.

Компактная модель 2-канального реле совместима с большинством существующих микроконтроллерных платформ, работающих на 3.3- или 5-вольтовой логике. В конструкция устройств с автоматизированным управлением, схемы питания контроллера и релейного модуля должны быть объединены одним общим проводом GND. Входной сигнал управления выражается логическим цифровым импульсом высокого уровня (+5В, логическая единица) или низкого уровня (0В, логический ноль). Наличие низкоуровнего сигнала на контактах In1 и In2 приводит соответствующее реле в активное состояние, одновременно зажигая красный светодиодный индикатор. Отсутствие сигнала или входящий высокоуровневый сигнал возвращает реле в исходное положение.

Коммутация внешних цепей

Интегрированное реле SDR-05VDC-SL-C оснащено блоком винтовых клемм-терминалов, предназначенных для коммутации внешних схем, и состоит из трёх линий подключения. Реле позволяет замыкать/размыкать как одну независимую цепь переменного или постоянного напряжения, так и переключаться между двумя зависимыми цепями с одной общей линией питания (плюсовой или минусовой стороной). В большинстве случаев, клеммы реле обозначены следующим образом: нормально открытый контакт (NO), общий контакт (COM), нормально закрытый контакт (NC). Однако, нередки случаи, когда встречаются варианты с аналогичной графической символикой, схожей с принятым обозначением реле в принципиальных схемах. Словосочетание "нормально открытый" или "нормально закрытый" означает исходное состояние контакта в неактивном режиме реле по отношению к общему центральному выводу (COM). В момент срабатывания реле (переход в активный режим), положения контактов NO и NC изменяются в противоположное исходному состояние. Простыми словами, если внешняя цепь, подключенная к контактам COM+NO, замыкается при срабатывании реле, то цепь COM+NC — в активном режиме размыкается.
