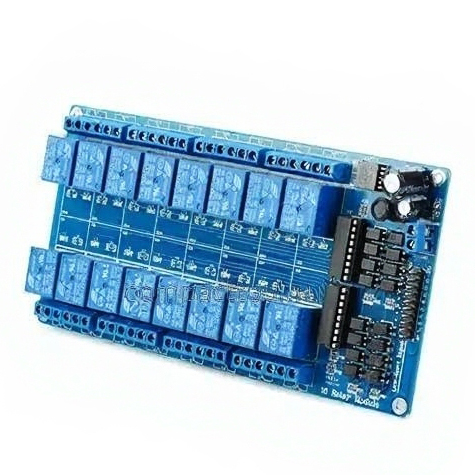

Питание 16-канального релейного модуля

Релейный 16-канальный модуль функционирует от постоянного напряжения 12В, и потребляет ток до 650 мА, когда все доступные каналы находятся в активном состоянии (расходуется примерно 40 мА на канал). В схему встроен чип LM2596 с ШИМ-регулятором, понижающим и стабилизирующим входное 12-вольтовое напряжение до 5 вольт. Выход DC-DC регулятора расположен в 2-рядной линейке входной группы управления и помечен маркировкой 5V. Выход напряжения LM2596 предусматривает питание внешнего 5-вольтового контроллера, управляющего работой релейного модуля, и потребляющего ток не более 1500мА.

Безопасность управления модулем

Управление релейным модулем осуществляется сигналом высокого или низкого уровня с различной продолжительностью, сформированным на стороне внешнего управляющего контроллера или иного узла. Низкоуровненый сигнал является активным для переключения реле в состояние, противоположное исходному. С целью защиты сигнальных цепей на стороне контролирующего устройства, в релейном 16-канальном модуле предусмотрена гальваническая развязка (оптопара, оптрон) PC817, выполняющая передачу энергии (сигнала управления) к исполнительным электроцепям без прямого электрического контакта. В едином корпусе оптрона располагаются передающий элемент (светодиод) и принимающий элемент (фототранзистор, фоторезистор или другие светореагирующие составляющие), сигнал между которыми проходит по оптическому каналу.

Коммутация внешних цепей

Каждое интегрированное реле в модуле оснащено индивидуальным блоком винтовых клемм, предназначенных для коммутации внешних схем, и состоит из трёх линий подключения. Реле позволяет замыкать/размыкать как одну независимую цепь переменного или постоянного напряжения, так и переключаться между двумя зависимыми цепями с одной общей линией питания (плюсовой или минусовой стороной). В большинстве случаев, клеммы реле обозначены следующим образом: нормально открытый контакт (NO), общий контакт (COM), нормально закрытый контакт (NC). Однако, нередки случаи, когда встречаются варианты с аналогичной графической символикой, схожей с принятым обозначением реле в принципиальных схемах. Понятие слова "нормально" означает состояние контакта в исходном положении реле (неактивный режим) по отношению к общему центральному выводу (COM). Момент срабатывания реле (переход в активный режим) приводит к изменению контактов NO и NC в противоположное состояние. Иными словами, если внешняя цепь, подключенная к контактам COM+NO, замыкается при срабатывании реле, то цепь COM+NC — в активном режиме размыкается.

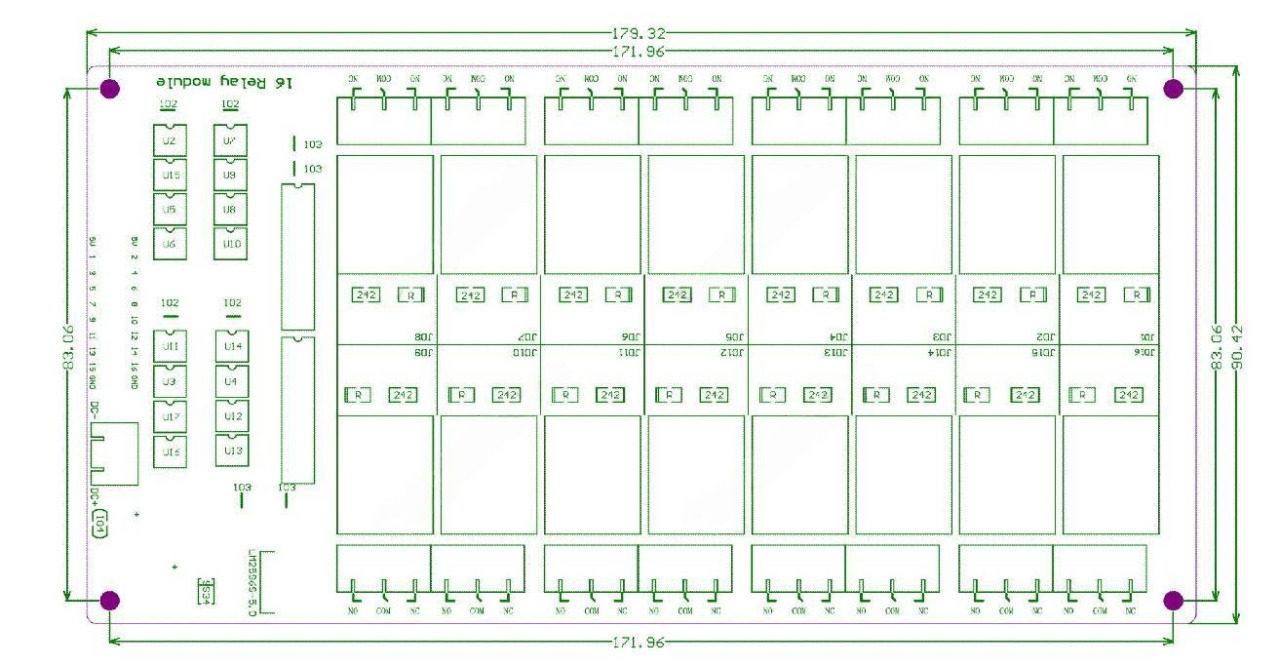

Физические размеры, мм

Схема электрическая принципиальная
