Реле с инфракрасным датчиком пламени CTTL10322

Реле с инфракрасным датчиком пламени.

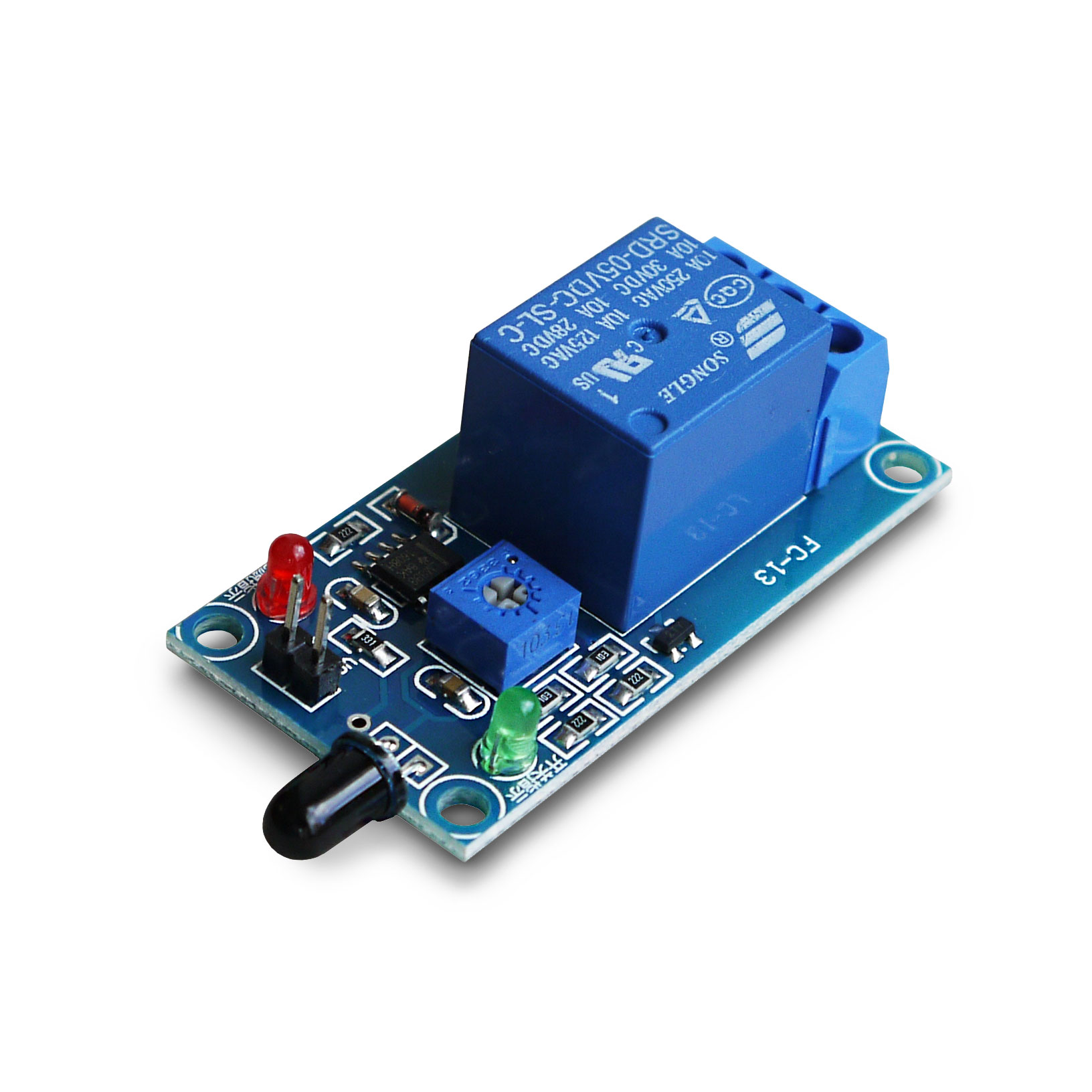

Модуль реле FC-13-IKR — один из самых простых в техническом исполнении электронных регуляторов, и одновременно один из самых компактных. Аналогичные миниатюрные модули могут использоваться не только в домашней электронике или в промышленности, но и в автомобилестроении или в сельском хозяйстве. Модуль FC-13-IKR абсолютно самодостаточен, ему не требуются выносные датчики или дополнительные контроллеры. Всё необходимое для измерения и управления одноканальным реле находится непосредственно на плате. От пользователя потребуется лишь подключить рабочее питание самого модуля и правильно выполнить коммутацию независимой электроцепи (например, обогревателя, освещения, и так далее) на винтовых контактах реле.

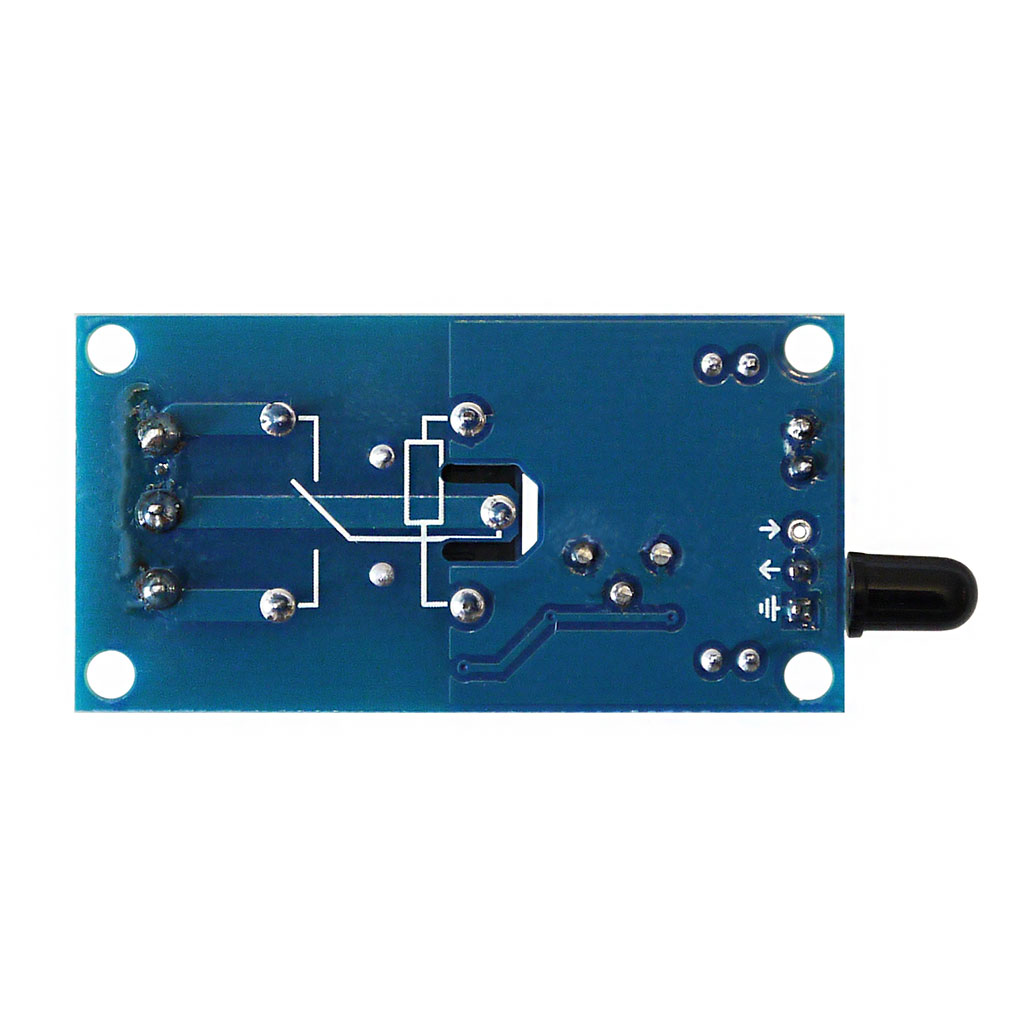

Коммутация внешних цепей

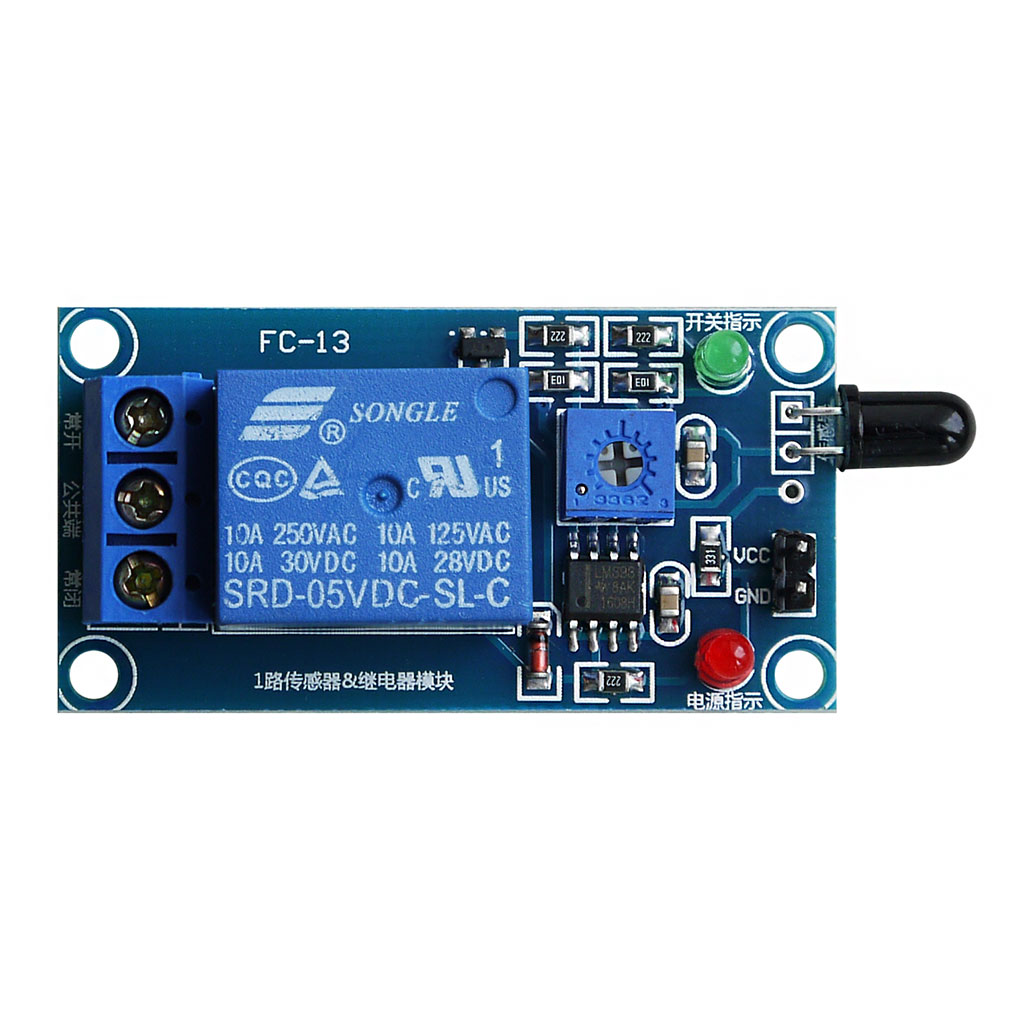

Интегрированное реле SDR-05VDC-SL-C оснащено блоком винтовых клемм-терминалов, предназначенных для коммутации внешних схем, и состоит из трёх линий подключения. Реле позволяет замыкать/размыкать как одну независимую цепь переменного или постоянного напряжения, так и переключаться между двумя зависимыми цепями с одной общей линией питания (плюсовой или минусовой стороной). В большинстве случаев, клеммы реле обозначены следующим образом: нормально открытый контакт (NO), общий контакт (COM), нормально закрытый контакт (NC). Однако, встречаются варианты с аналогичной графической символикой, схожей с принятым обозначением реле в принципиальных схемах. Понятие словосочетания "нормально открытый/закрытый" означает состояние контакта в исходном положении реле (неактивный режим) по отношению к общему центральному выводу (COM). Момент срабатывания реле (переход в активный режим) приводит к изменению контактов NO и NC в противоположное состояние. Иными словами, если внешняя цепь, подключенная к контактам COM+NO, замыкается при срабатывании реле, то цепь COM+NC — в активном режиме размыкается.
