Реле с фоторезистором CTTL10324

Как должна выглядеть современная недорогая электронная автоматика со светочувствительным управлением, находящая своё применение в реализации множества интересных и практичных идей? Насколько компактным и простым должно быть полноценное устройство автоматической коммутации электрических цепей, освобождённое от технически сложных элементов управления и часто бесполезных в практике "вспомогательных" компонентов, если оно имеет минимум настроек, да и требует перед постоянным использованием не более одной-двух регулировок? Абсолютно несложный в применении и совершенно нетрудный в подключении, одноканальный релейный модуль XH-M131 представляет существующее поколение бюджетных "умных" устройств. Модуль XH-M131 с интегрированным аналоговым датчиком уровня окружащего освещения способен без постороннего участия самостоятельно управлять коммутацией внешних цепей питания различных приборов и схем. XH-M131 функционирует от 5-вольтового напряжения и потребляет в рабочем состоянии не более 70мА.

Схематика фоторелейного модуля XH-131

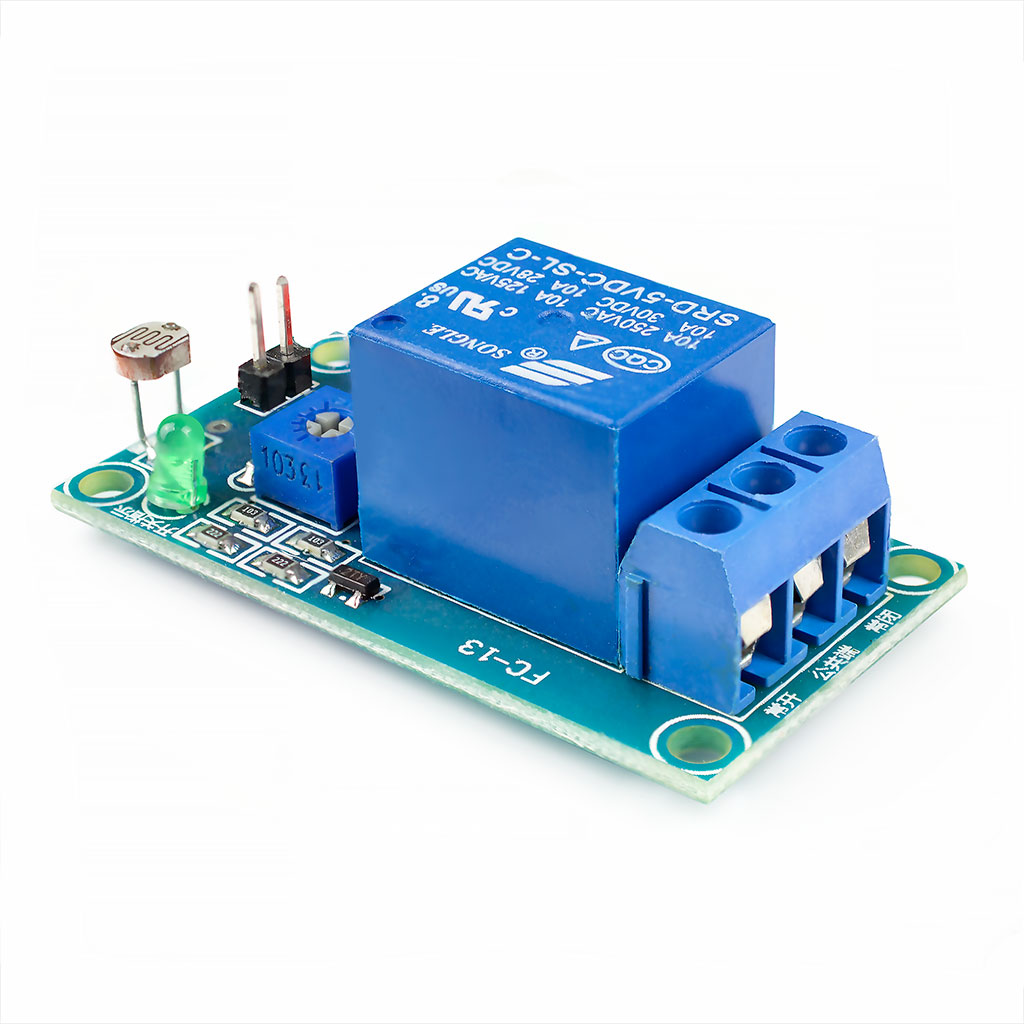

Модуль построен на аналоговом фоторезисторе с хорошими спектральными характеристиками, собственное сопротивление которого изменяется от уровня яркости светонаправленных лучей, попадающих на его чувствительную поверхность. Фоторезистор управляет состоянием электромеханического реле SDR-05VDC-SL-C, заставляет его включаться с увеличением окружаемой освещённости, и выключаться при её уменьшении. На плате XH-M131 расположен подстроечный резистор с поворотным механизмом грубой регулировки, объединённый вместе с фоторезистором через микросхему компаратора LM393. Однооборотный подстроечник предусматривает "ручное" програмирование момента переключения реле из пассивного состояния в активное или обратно, соответствующее требуемому уровню освещения.

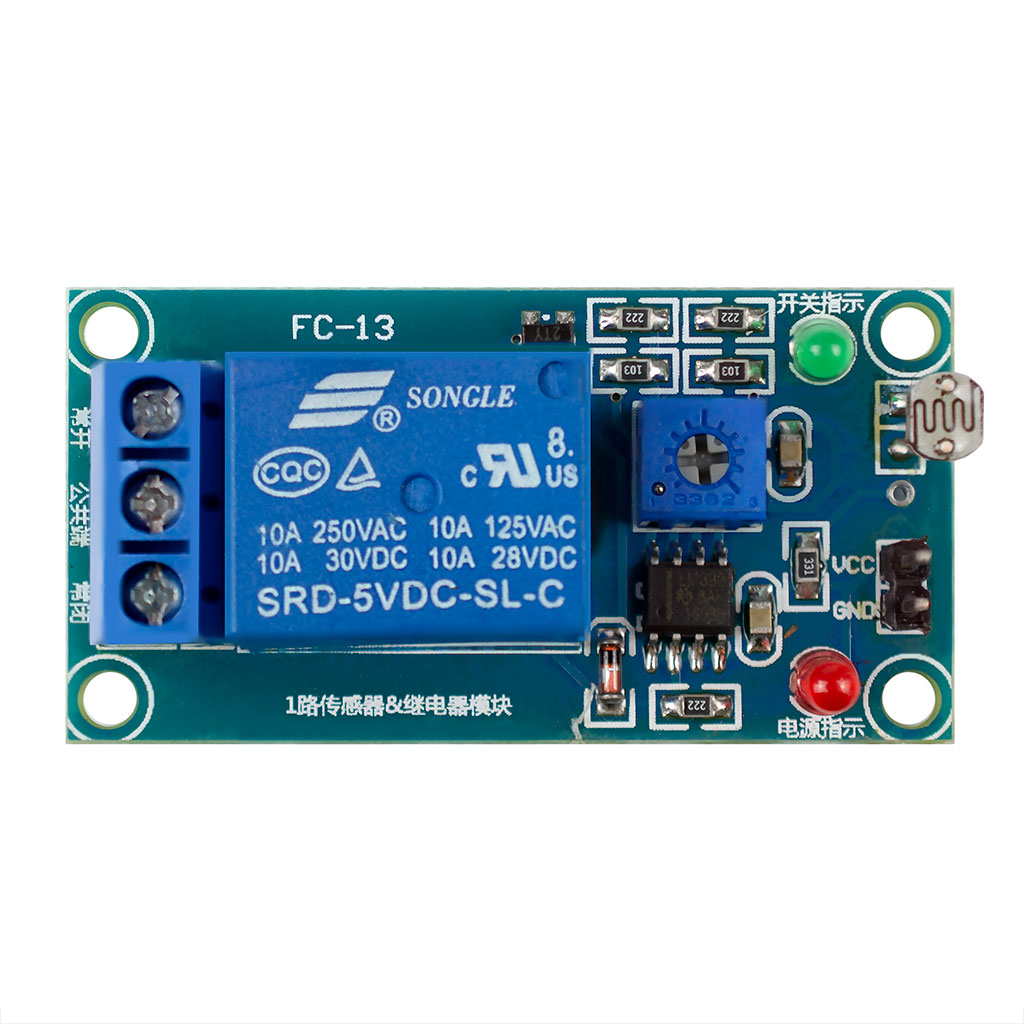

Реле с датчиком света XH-M131 оснащён двумя цветными светодиодными индкаторами. Свечение красного индикатора указывает на наличие питающего напряжения в цепях модуля. Зелёный индикатор символизирует включение реле в активное состояние.

Нормальная работоспособность модуля автоматического реле с фоторезистором XH-M131 сопряжена с техническими особенностями и правилами эксплуатации. Датчик и плату рекомендуется располагать таким образом, чтобы отсутствовала вероятность прямого перекрытия плоскости светочувствительного элемента посторонним предметом, создающего индивидуальную тень. К нестабильному функционированию режимов переключения может привести условие с размещением модуля фотореле XH-M131 в одном пространстве с зависимым источником освещения, скоммутированным через контакты реле (появление эффекта цикличного переключения).

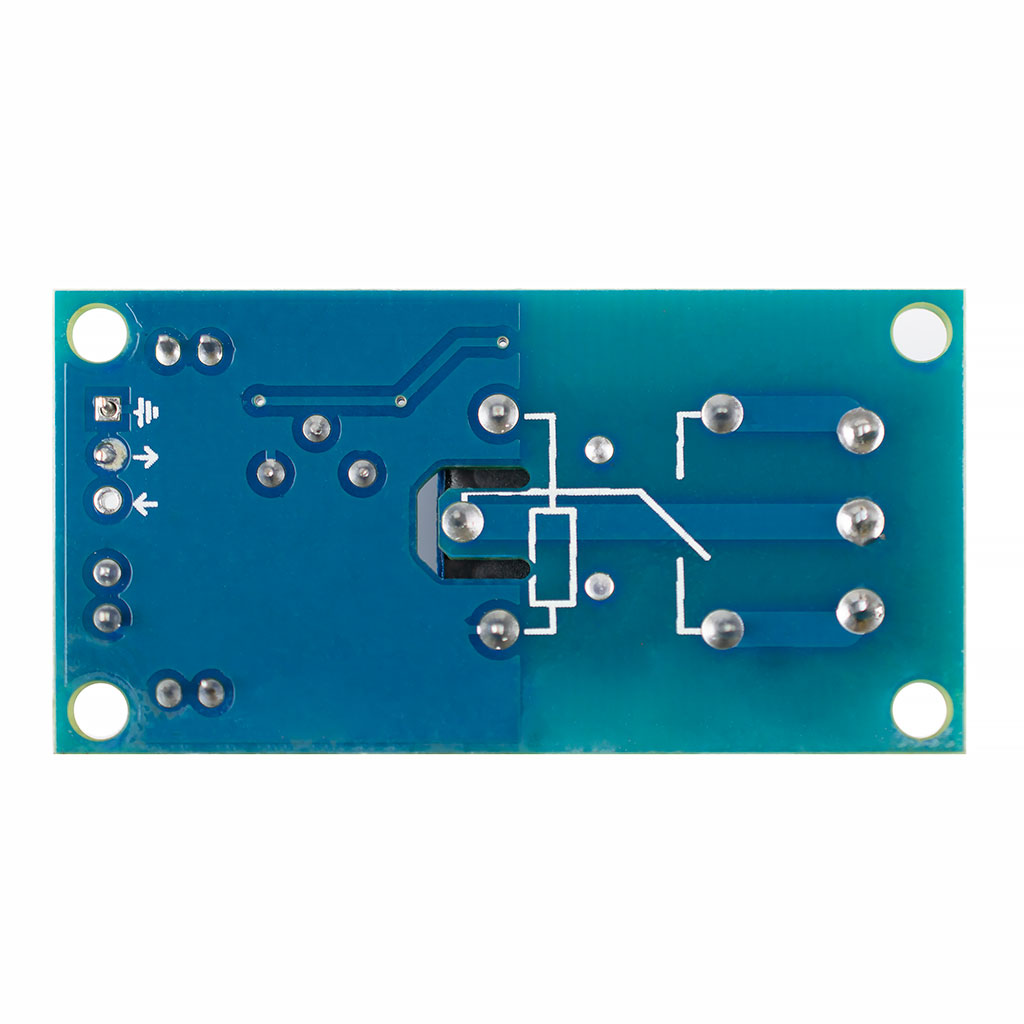

Коммутация внешней цепи

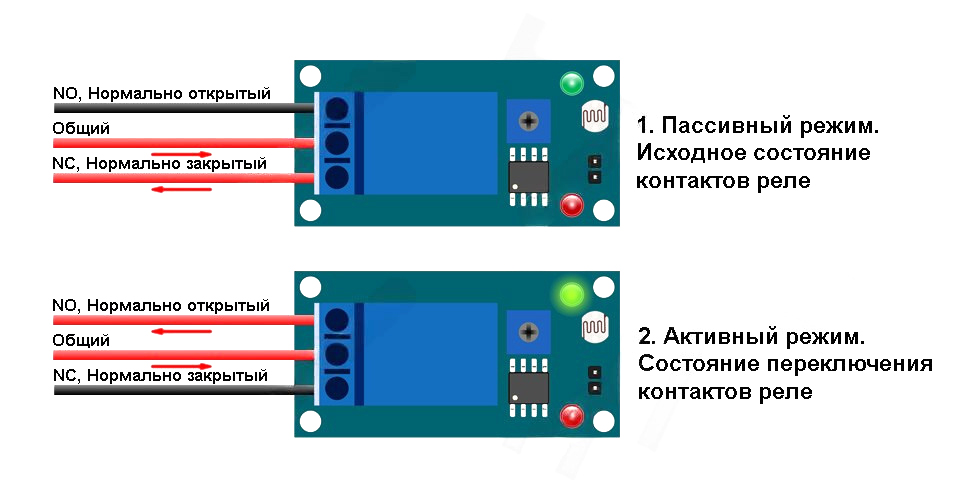

Встроенное электромеханическое реле SDR-05VDC-SL-C совмещено с трёхконтактным блоком винтовых клемм-терминалов, предназначенных для быстрой беспаячной коммутации внешних электрических цепей. Реле позволяет контролируемо замыкать/размыкать одну внешнюю цепь с напряжением переменного или постоянного тока. С помощью одноканального реле возможа организация узла автоматического переключения между двумя взаимозависимыми цепями, имеющими общую линию питания (плюсовую или минусовую). В большинстве случаев, клеммы реле обозначены следующим образом: нормально открытый контакт (NO), общий контакт (COM), нормально закрытый контакт (NC). Однако, встречаются варианты с аналогичной графической символикой, схожей с принятым обозначением реле в принципиальных схемах. Понятие состояния "нормально открытый/закрытый" определяет исходное положение коммутирующих контактов по отношению к общему центральному выводу (COM) в режиме неактивного реле. В момент перехода релейного модуля в активный режим происходит изменение состояния контактов NO и NC на противоположное. Говоря по-простому, если внешняя цепь, подключенная к контактам COM+NO, замыкается при срабатывании реле, то цепь COM+NC — в активном режиме размыкается.

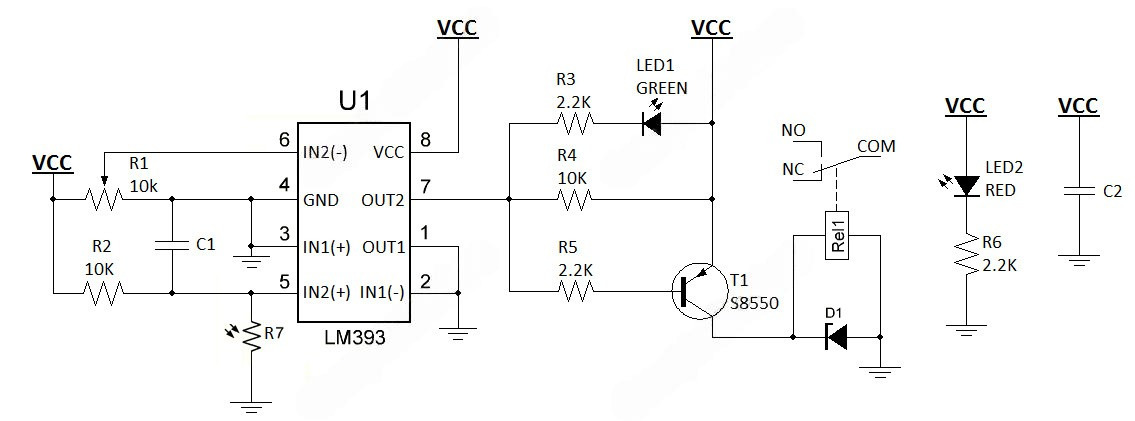

Электрическая принципиальная схема модуля XH-M131 / FC-13-PR

Техническая документация

1. Спецификация сдвоенного компаратора LM393 (англ., PDF);
