Модуль поддержания уровня воды на заданном уровне, с реле

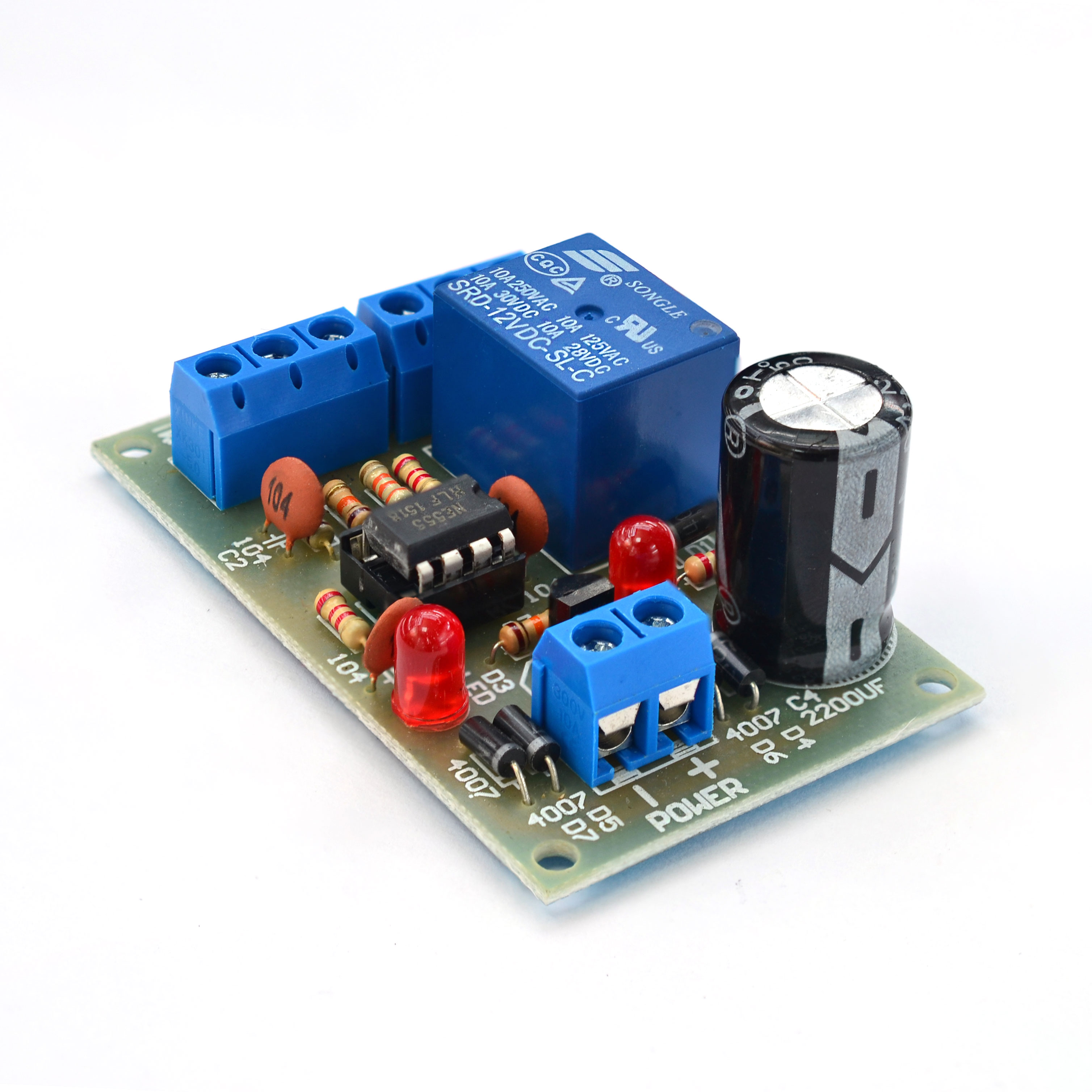

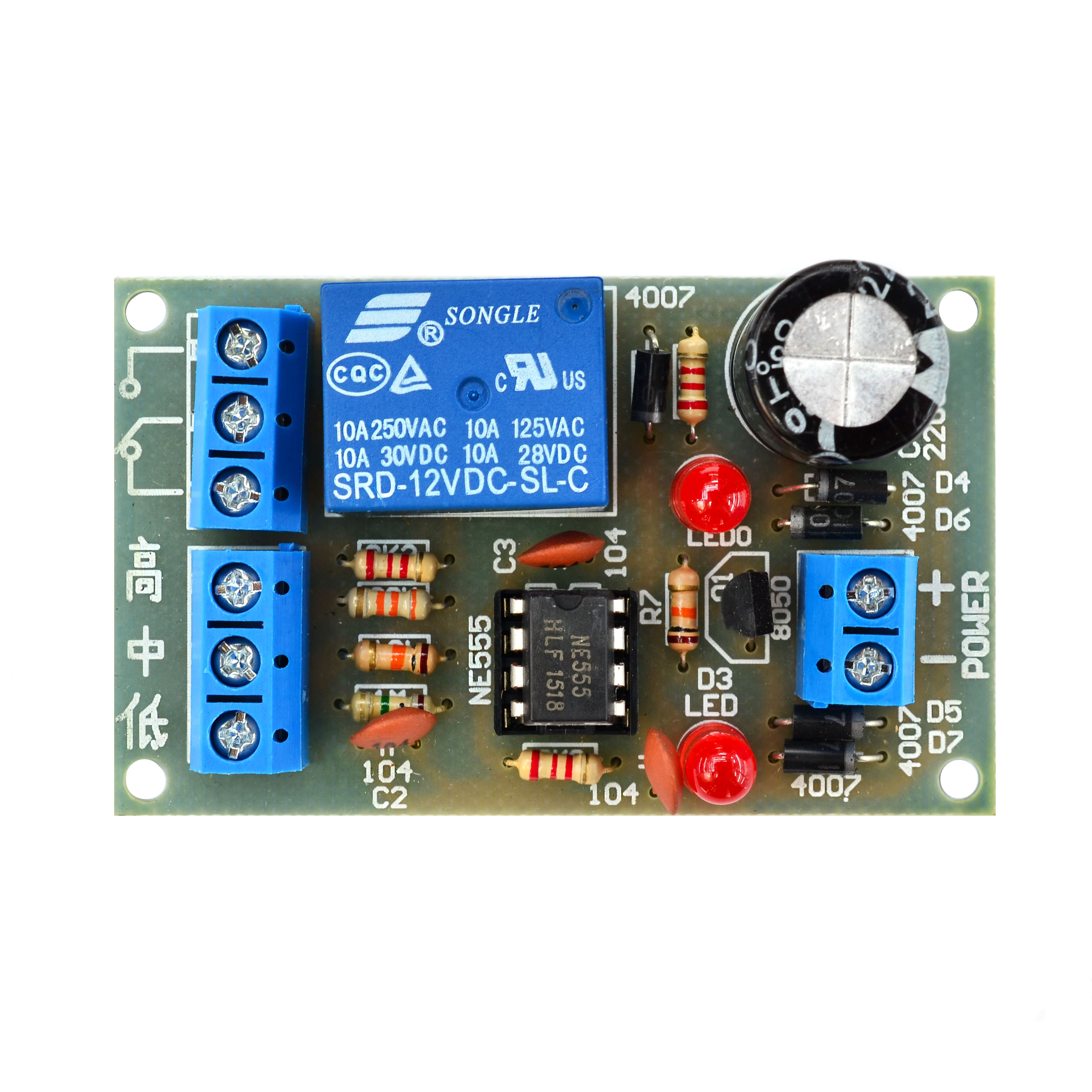

Модуль датчика HYDZ Water Level Relay предназначен для автоматизации процессов наблюдения и поддержания установленного уровня жидкости в самых разнообразных искуственных водоёмах, баках, или прочих ёмкостях любого объёма. Электромеханическая схема модуля HYDZ Water Level Relay собрана на микросхеме таймера NE555, и позволяет своевременно управлять режимами функционирования бытового или промышленного насосного оборудования, отвечающего за наполнение или опустошение водяных резервуаров. К плате HYDZ Water Level Relay не требуются подключение дополнительных жидкостных сенсоров. Принцип работы датчика основан на свойстве электропроводимости воды. В качестве чувствительных элементов датчику служат простые электроды - три электрических провода с зачищенными на 2 см от изоляции окончаниями, расставленные внутри водонаполняемой ёмкости в правильной вертикальной последовательности.

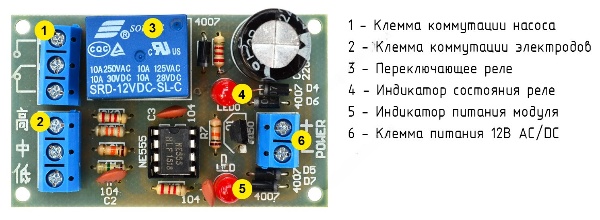

Расположение и назначение элементов платы

Подключение водяной помпы - насоса

Датчик уровня воды запитывается рабочим напряжением 12В постоянного или переменного тока от произвольного источника электроэнергии и потребляет 200-250 мА. Электромеханическое реле SDR-12VDC-SL-C, интегрированное в схему датчика уровня воды HYDZ, оснащено блоком из трёх винтовых клемм подключения к сигнальным цепям управления насосными станциями, либо к линиям напряжения питания простой водяной помпы (насоса). Реле позволяет замыкать или размыкать подключаемую нагрузку с напряжением 0-30В DС постоянного тока, или 220В AC переменного тока. Варианты коммутации определяются условиями достигаемой цели - автоматизированное наполнение или опустошение ёмкости.

В большинстве случаев, клеммы реле обозначены следующим образом: нормально открытый контакт (NO), центральный общий контакт (COM), нормально закрытый контакт (NC). Однако, нередки случаи, когда встречаются варианты с аналогичной графической символикой, схожей с принятым обозначением реле в принципиальных схемах. Словосочетание "нормально открытый" или "нормально закрытый" означает исходное положение этих контактов по отношению к общему центральному выводу (COM) в неактивном состоянии реле. Положение контактов NO и NC противоположно меняется, когда реле переходит в активное состояние, сопровождаемое включением светодиодного индикатора. Переходя к простым словам, датчик уровня воды HYDZ замыкает контакты COM+NO и размыкает контакты COM+NC на время активного состояния реле.

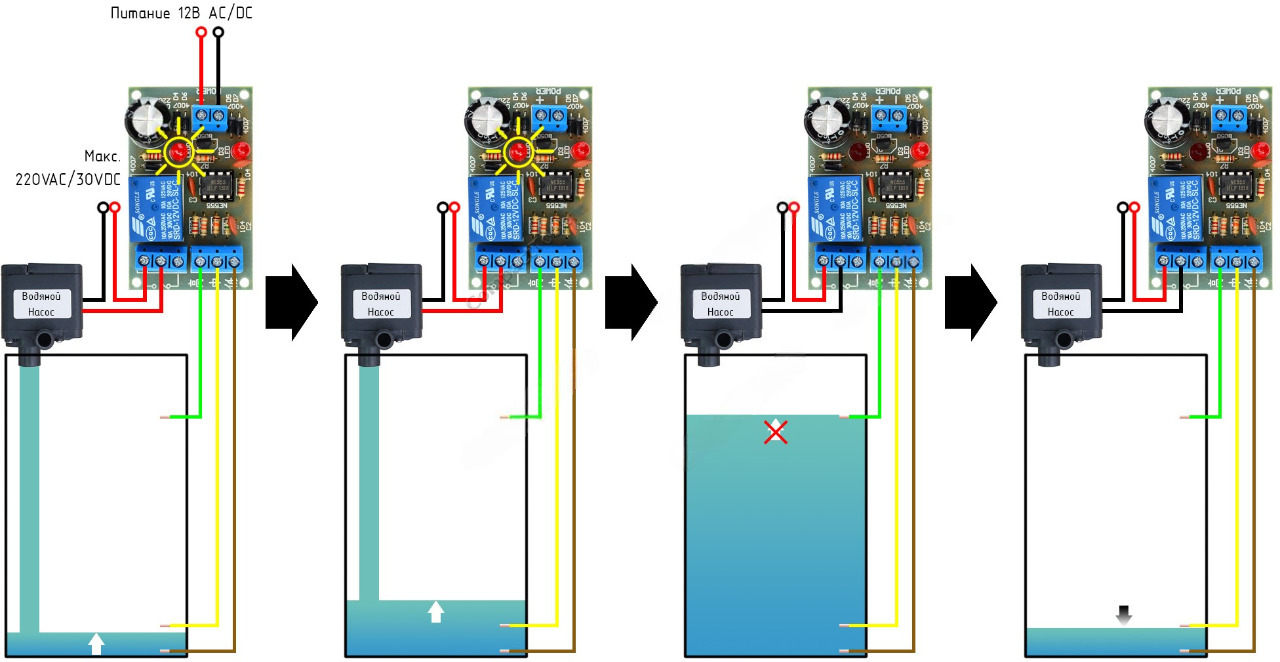

Цикл автоматического наполнения

1. Подготовка - все три электрода устанавливаются внутри ёмкости, с обеспечением доступности прямого контакта с заполняемой жидкостью. Высота расположения нижнего и верхнего электродов регулируется в соответствии с требованиями минимального и максимального объёма. Общий третий электрод размещается на самом дне водного резервуара и на протяжении эксплуатации датчика должен всегда находится в жидкости. (В приведенном примере подразумевается использования обычного водяного насоса).;
2. Встроенное электромеханическое реле замыкает цепь питания в клеммах нормально открытого контакта (NO) и запускает насос. Включается индикатор активного состояния реле. Минуя электрод нижнего уровня в первоначально сухой ёмкости, поступающая вода поднимается до точки наибольшего заполнения.;
3. В момент соприкосновения жидкости с электродом верхнего уровня, автоматическое реле датчика HYDZ Water Level Relay размыкает цепь питания насоса, индикатор состояния полностью выключается. Наполнение резервуара прекращается.;
4. Уровень свободно убывающей из резервуара жидкости понижается до разрыва непосредственного контакта с электродом нижнего уровня. Цикл наполнения повторяется.;

Цикл автоматического осушения

Модуль датчика уровня воды HYDZ Water Level Relay поддерживает функцию осушения. Процесс автоматизированного откачивания жидкости отличается подключением насоса к клеммам нормально закрытого контакта (NC) электромеханического реле. Уровень жидкости внутри ёмкости определяется аналогично циклу заполнения, меняется смысловое значение визуального светодиодного индикатора состояния.

Электрическая принципиальная схема

Представленная схема датчика поддержания уровня воды HYDZ Water Level Relay взята из открытых источников, и может содержать ошибки. Производитель устройства также вправе вносить изменения в конструкцию без предварительного уведомления.
