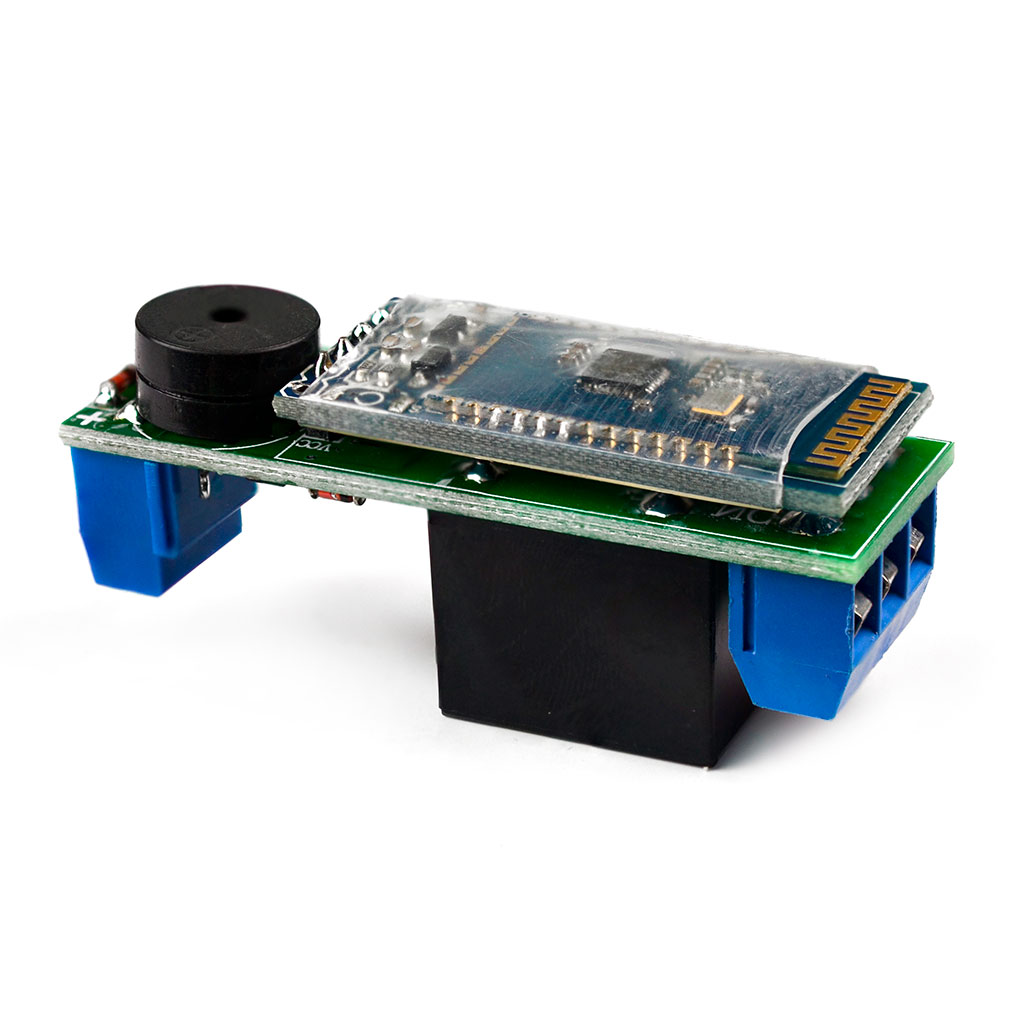

Релейный одноканальный модуль с дистанционным управлением RCBT 12V 1-Channel Relay — простое и эффективное решение для малых систем автоматизации и контроля. Успешно применяется в бытовых условиях для управления электроприборами (климат, освещение, и др.). Плата со встроенным электромеханическим реле, BT-приёмником и контроллером полноценно работает от 12-вольтового напряжения постоянного тока. Эта техническая особенность обуславливает возможность легкой интеграции модуля в схемы управления питанием разнообразным автомобильным оборудованием. Взаимодействие с релейным модулем организовано исключительно через приложение для устройства на ОС Android. Оно же выполняет роль пульта ДУ с дистанцией связи до 10 метров, использующее каналы беспроводной передачи Bluetooth.

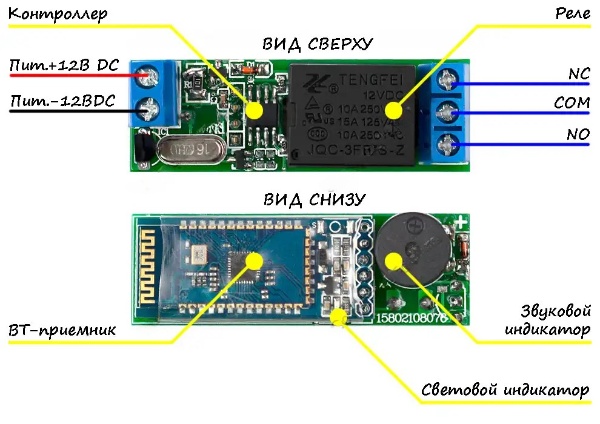

Интерфейсы модуля

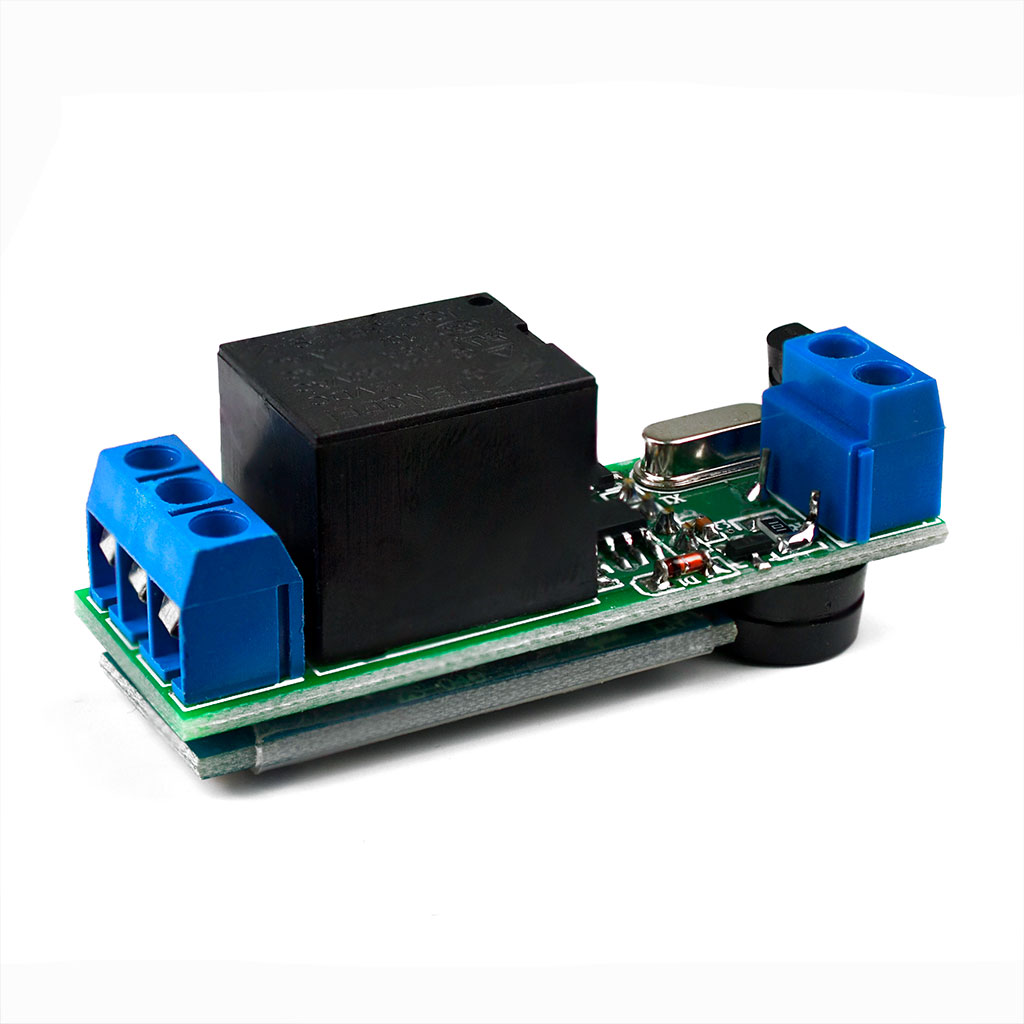

Коммутация внешних цепей

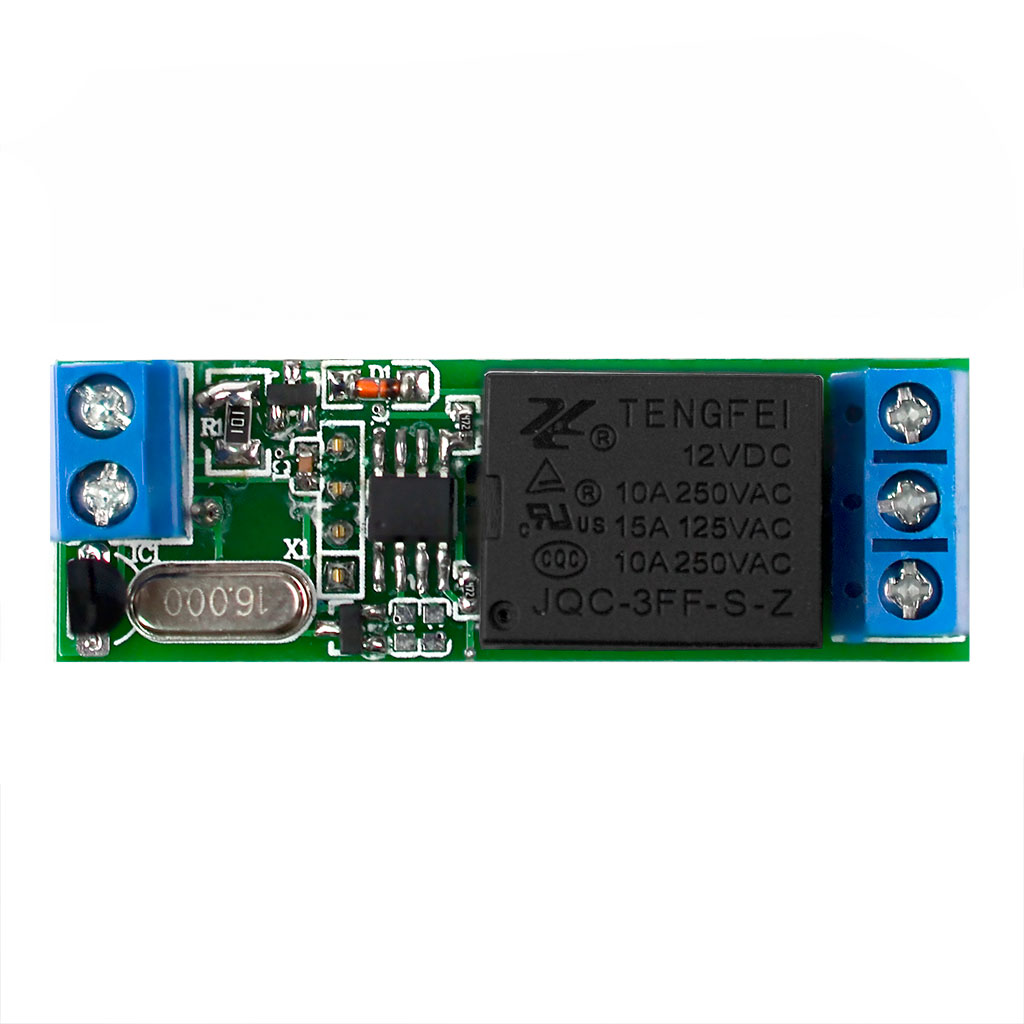

Интегрированное реле JQC3FF-S-Z 12VDC оснащено блоком винтовых клемм-терминалов, предназначенных для коммутации внешних схем, и состоит из трёх линий подключения. Реле позволяет замыкать/размыкать как одну независимую цепь переменного или постоянного напряжения, так и переключаться между двумя зависимыми цепями с одной общей линией питания (плюсовой или минусовой стороной). Клеммы реле обозначены следующим образом: нормально открытый контакт (NO), общий контакт (COM), нормально закрытый контакт (NC). Словосочетание "нормально открытый" или "нормально закрытый" означает исходное состояние контактов NO и NC в неактивном режиме реле по отношению к общему центральному выводу (COM). В момент срабатывания реле (переход реле в активный режим), положения контактов NO и NC изменяются на противоположное исходному состояние. Так подключенная к контактам COM+NO внешняя цепь замыкается при срабатывании реле, а цепь COM+NC — размыкается.

Релейный модуль способен коммутировать маломощную нагрузку переменного тока AC 0~250В с потреблением 0-5А. А также выполнять операции переключения с нагрузкой постоянного тока DC в пределах 0~30В / 0-7А.

Индикация событий и состояний

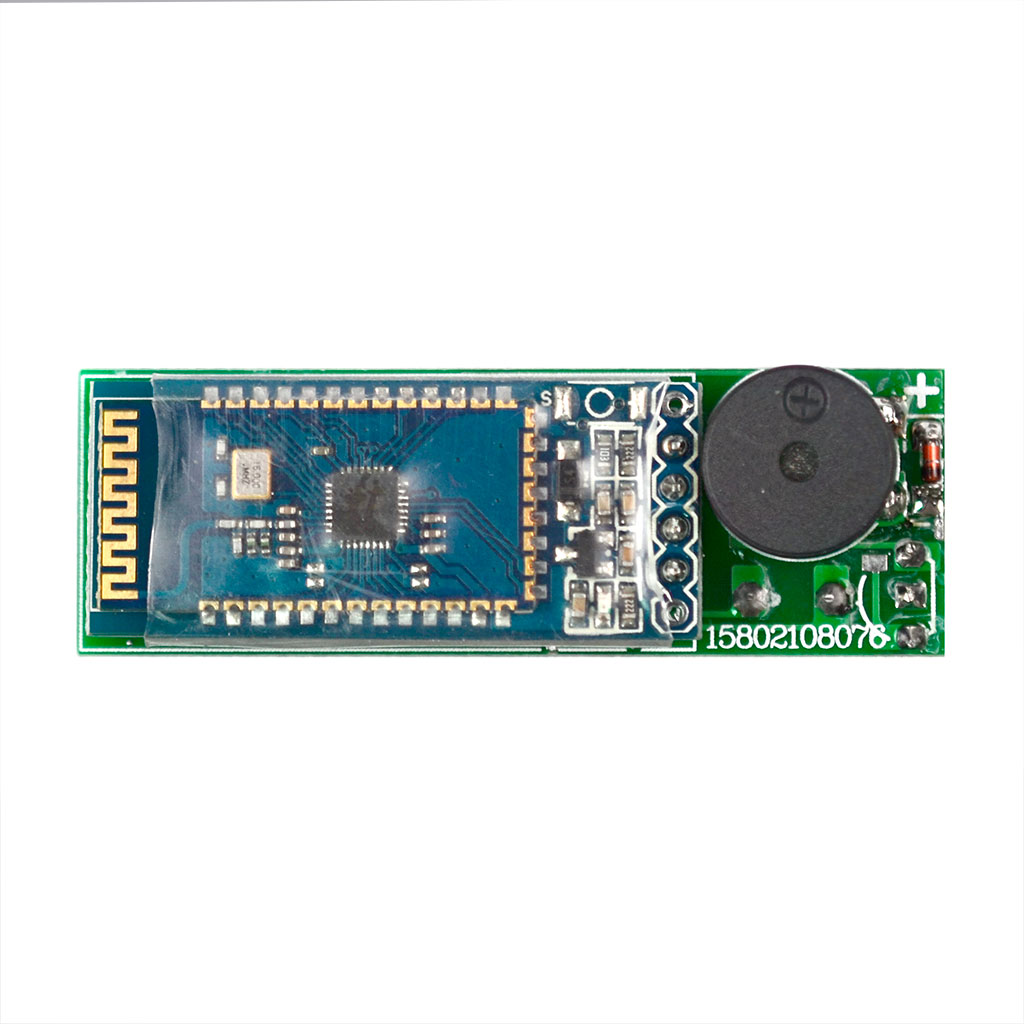

Релейный модуль укомплектован двумя индикаторами: светоизлучающим диодом красного цвета для отображения состояния беспроводного Bluetooth-подключения. И тональным зуммером (пьезоэлектрической пищалкой), сопровождающего одиночным коротким звуком предачу команд на релейный модуль. Поступление рабочего напряжения 12В DC на плату модуля RCBT 12V 1-Channel Relay уведомляется двойным звуковым сигналом. Изменение системных настроек модуля - имени, пароля или адреса - также оповещается двойным сигналом.

Управление релейным модулем из приложения RCBTRelay

Дистанционное управление одноканальным релейным модулем RCBT 12V 1-Channel Relay реализовано из мобильного приложения RCBTRelay для ОС Android. Универсальное приложение RCBTRelay поддерживает аналогичные 1-канальные, 4-канальные и 8-канальные релейные модули от производителя RCRIQI. Приложение обладает очень простым интерфейсом и представлено в языковой версии для китайского рынка.

Пошаговое подключение и настройка приложения

1. Подключить клеммы релейного модуля к 12-вольтовому напряжению с соблюдением полярности контактов и подать питание. Мигающий индикатор состояния сети указывает на ожидании связи с модулем.;
2. На смартфоне или планшете включить беспроводную связь Bluetooth.;

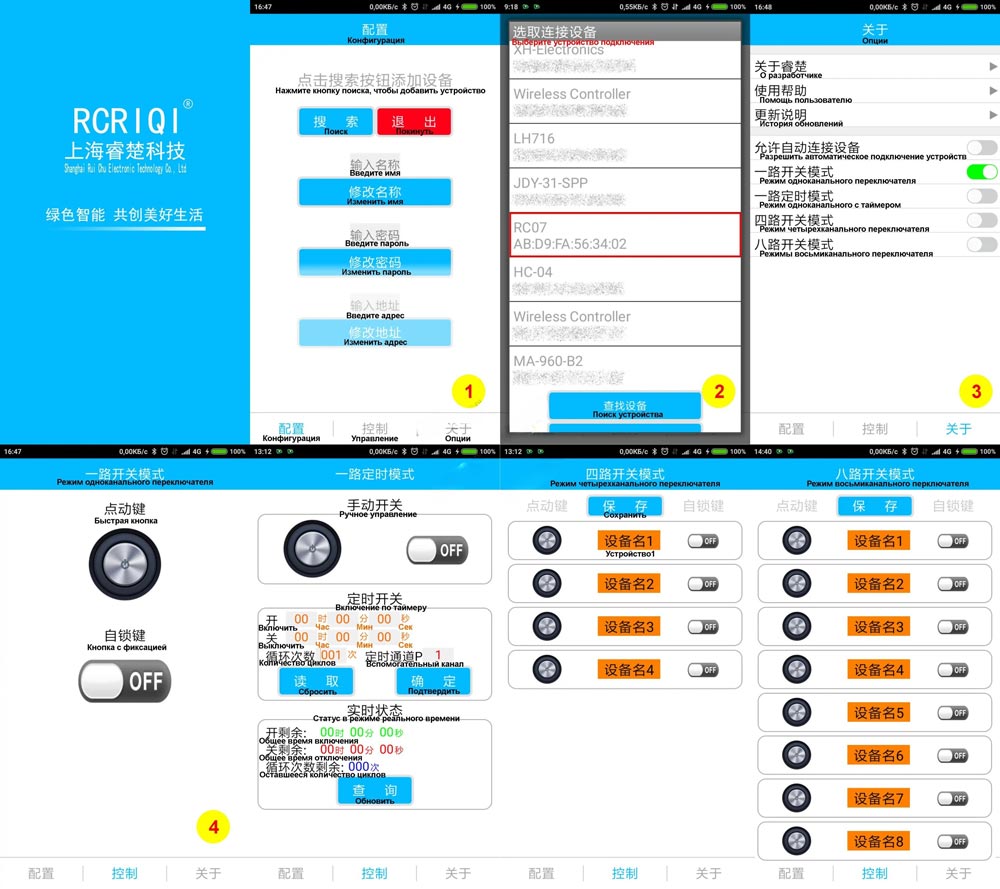

3. В окне "Конфигурация" воспользоваться кнопкой "Поиск" для отображения сопряженных Bluetooth-устройств, сохранённых в памяти Android-устройства (рис.1).;
4. Сопряжения нового релейного модуля осуществляется через функцию "Поиск устройства", которая сканирует ближайшие беспроводные устройства на расстоянии до 10м. Найти в списке имя релейного модуля по умолчанию - RC07, и ввести пароль 1234. MAC-адрес у каждого BT-устройства (в том числе у релейного модуля) всегда разный. Быстрое подключение ранее сопряжённого релейного модуля с ДУ управлением выполняется по кнопке "Поиск" (рис.2). Индикатор состояния сети загорится постоянным свечением после удачного BT-подключения.;
5. В окне "Опции" активировать ползунок "Режим одноканального переключателя", если ранее был выбран иной режим работы с многоканальными реле (рис.3).;
6. Релейный модуль поддерживает два способа управления: быстрая кнопка и кнопка с фиксацией. Быстрая кнопка включает активный режим реле, пока остаётся нажатой. Кнопка с фиксацией позволяет в любой момент времени задать необходимый режим реле включено/выключено (рис.4).;

Управление реле по таймеру в модуле RCBT 12V 1-Channel Relay не реализовано.

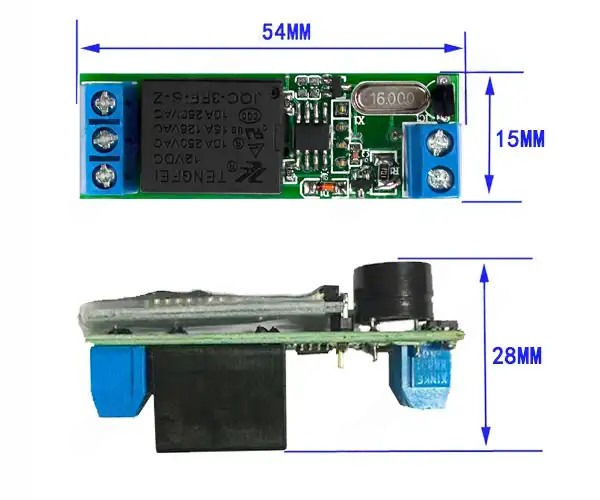

Физические размеры, мм

Программное обеспечение

1. APK-приложение RCBTRelay_V2.5.0, утилиты+исходники программного кода (ZIP-архив);
