Драйвер шагового мотора TB6560

Код товара: CTTL12570

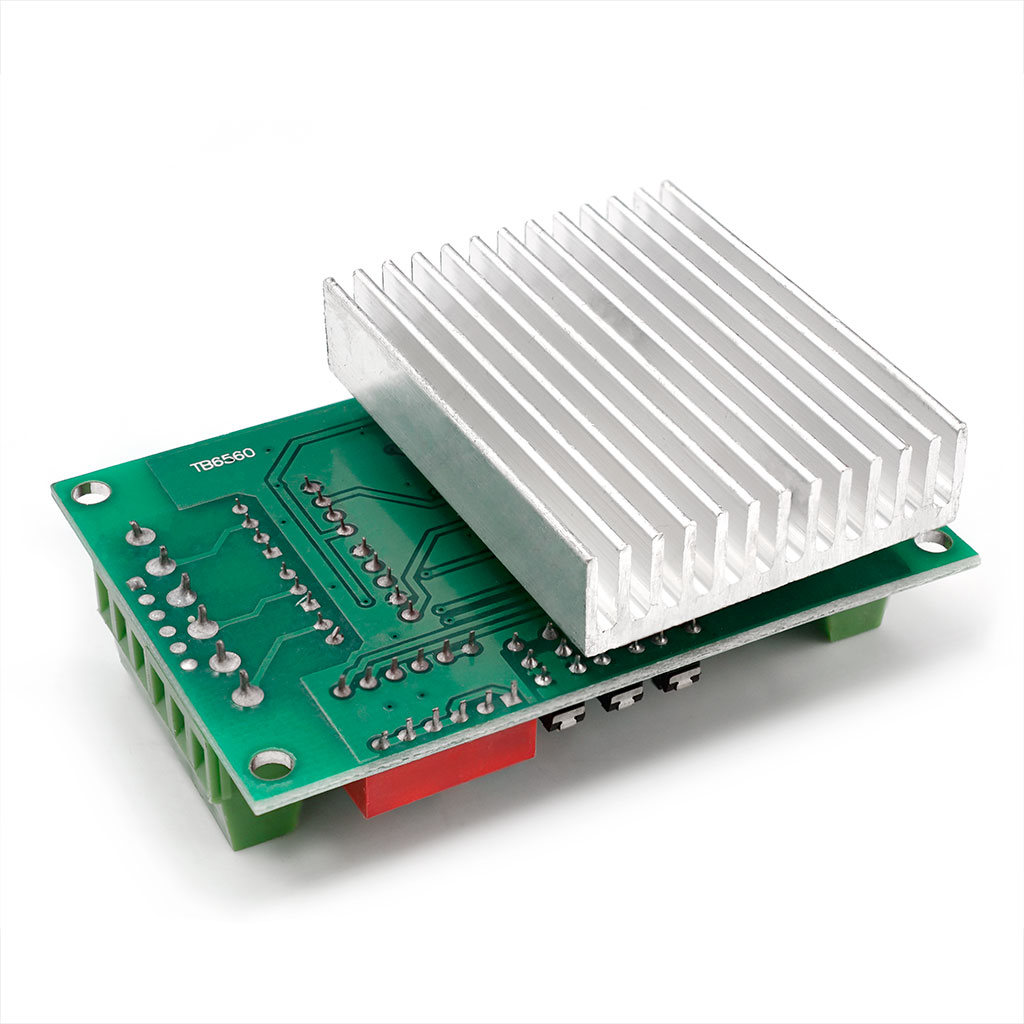

Драйвер биполярного шагового мотора, построен на микросхеме TB6560AHQ компании TOSHIBA.

Характеристики:

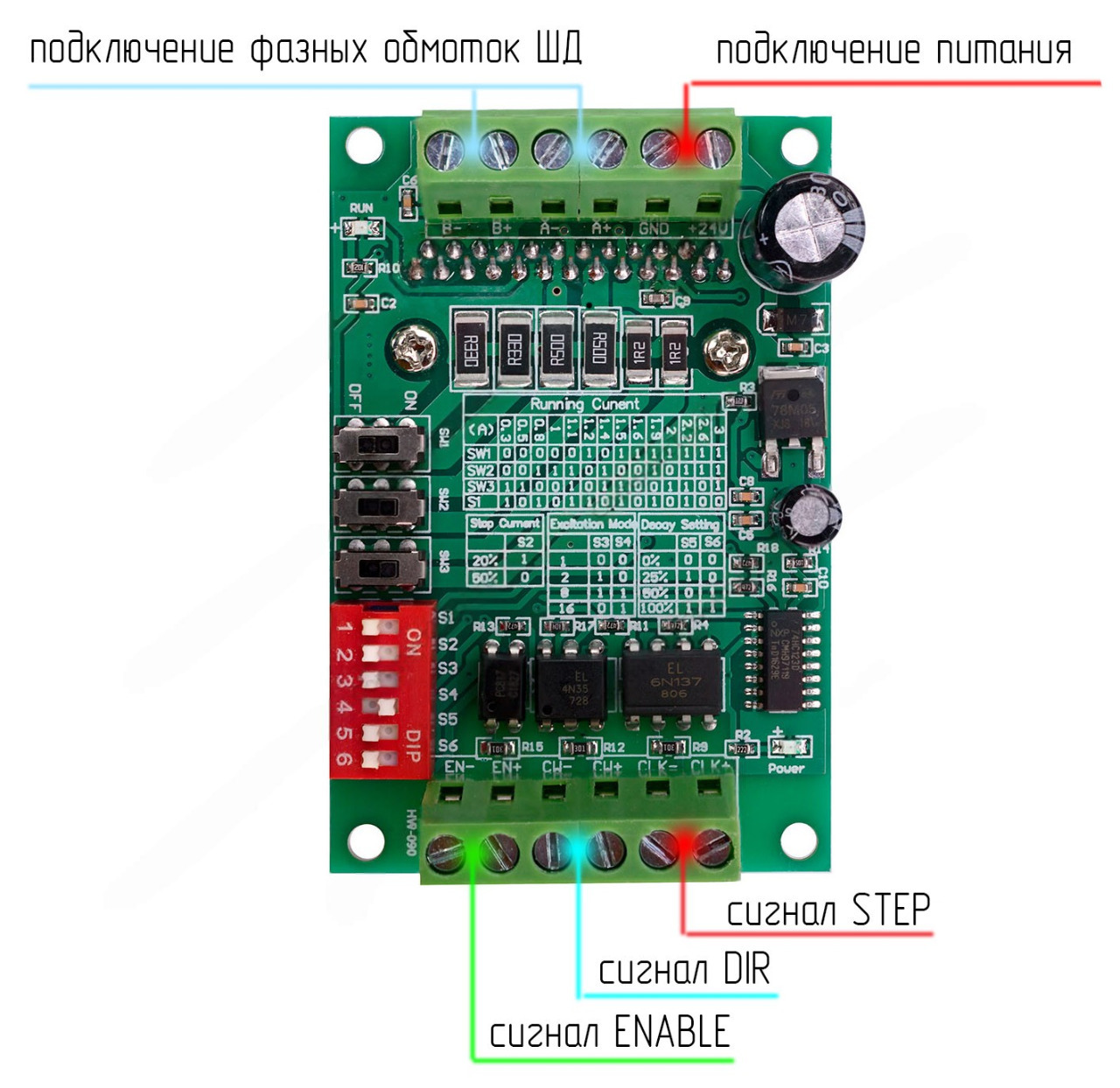

Распиновка:

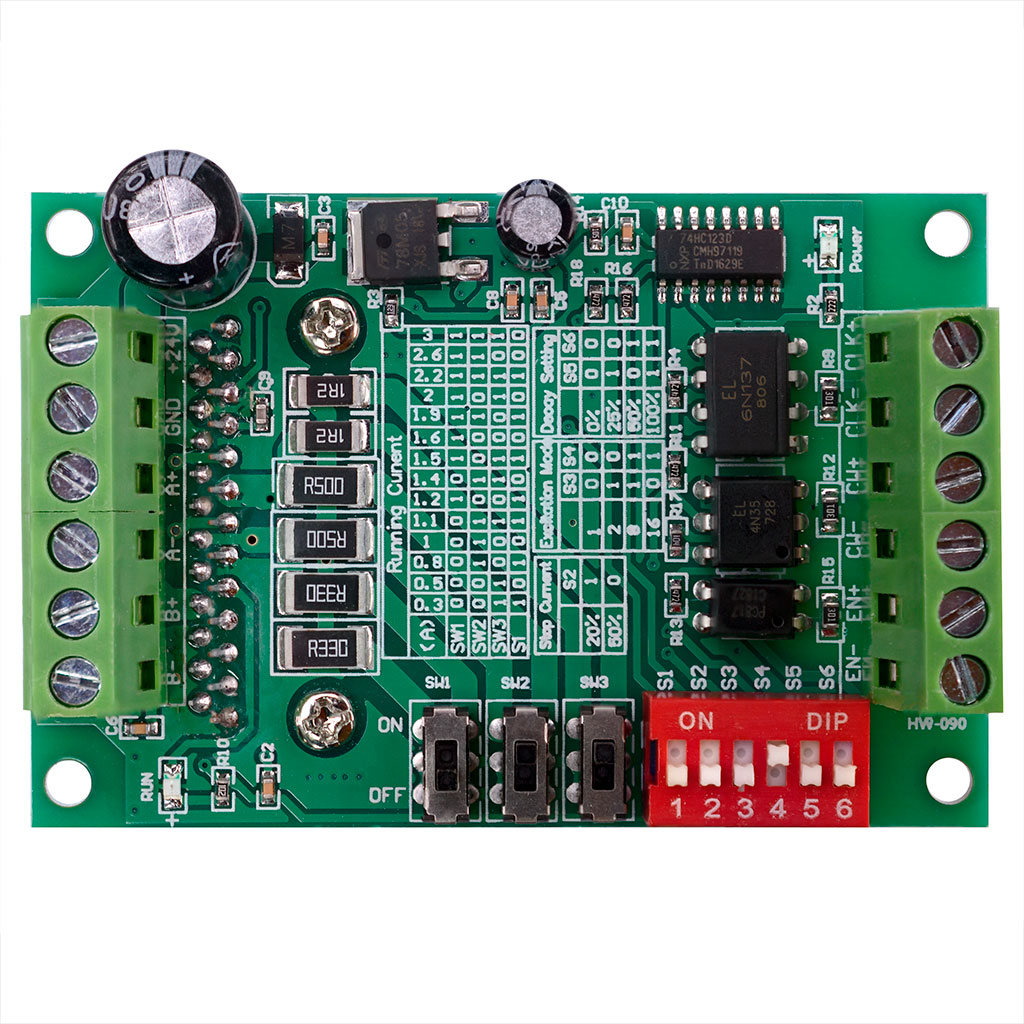

Конфигурация драйвера осуществляется девятью переключателями. Таблица настроек нанесена на печатной плате методом шелкографии.

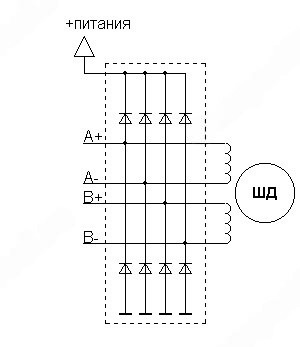

В схеме отсутствуют защитные диоды, поэтому принудительное прокручивание вала шагового двигателя может привести к выходу драйвера из строя. Чтобы этого избежать, необходимо самостоятельно дополнить драйвер схемой защиты из высокочастотных диодов. Всего понадобится восемь диодов, подключенных по следующей схеме.

Перед использованием драйвера настоятельно рекомендуем ознакомиться с datasheet (english pdf) и инструкцией на русском.
