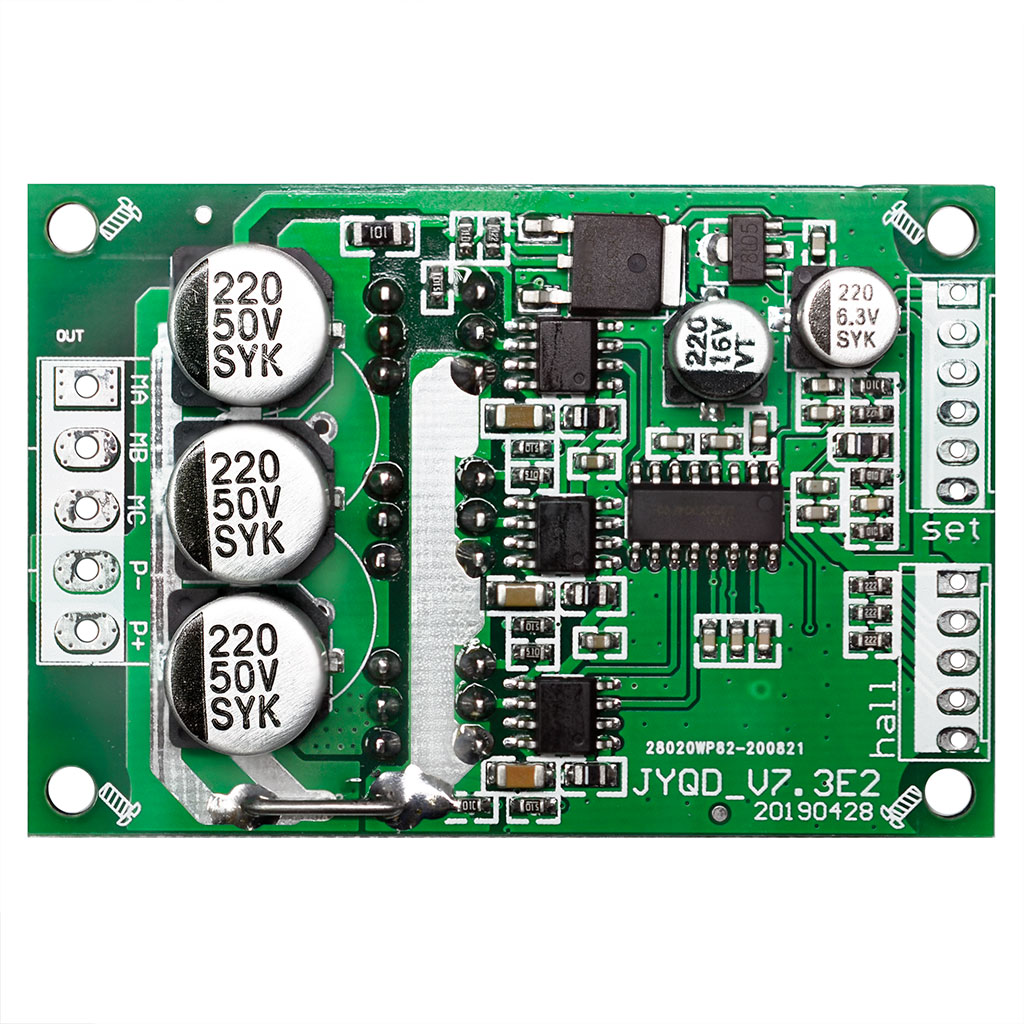

JYQD_V7.3E2 - драйвер трехфазного бесколлекторного двигателя с датчиками Холла.

Характеристики:
  • Напряжение питания: 12...36 В;
  • Пиковый ток: до 15А;
  • Мощность привода: до 500 Вт;
  • Контроль скорости: аналоговый вход 0,1-5 В или ШИМ;
  • Рабочая температура: -40...85°C;
  • Влажность при эксплуатации: не более 90%RH;
  • Встроенная защита:
  • от перегрузки;
  • от заторможенного ротора;
  • от перегрузки по току;
  • Функция мягкого реверсирования;
  • Размер: 63x43x17 мм;
  • Вес нетто 30 г;

  • ВНИМАНИЕ:


  • Убедитесь, что параметры напряжения и мощности двигателя не выходят за указанный диапазон.;
  • Драйвер используется с бесколлекторным двигателем постоянного тока с датчиком Холла.;
  • JYQD-V7.3E2 - это плата драйвера без корпуса и радиатора, она может управлять двигателем мощностью менее 100 Вт без радиатора, но требует нормальной вентиляции. При использовании моторов выше 100 ватт необходимо использование радиатора.;
  • К выходному порту 5 В на плате привода запрещено подключать внешнее силовое оборудование. Эти применимо только к внешнему потенциометру или переключателю для регулировки скорости, коммутации и разрешения работы.;
  • Используйте экранированные провода, если плата драйвера находится на расстоянии более 50 см от двигателя, в противном случае это может привести к ненормальному вождению, что повлияет на нормальное использование.;

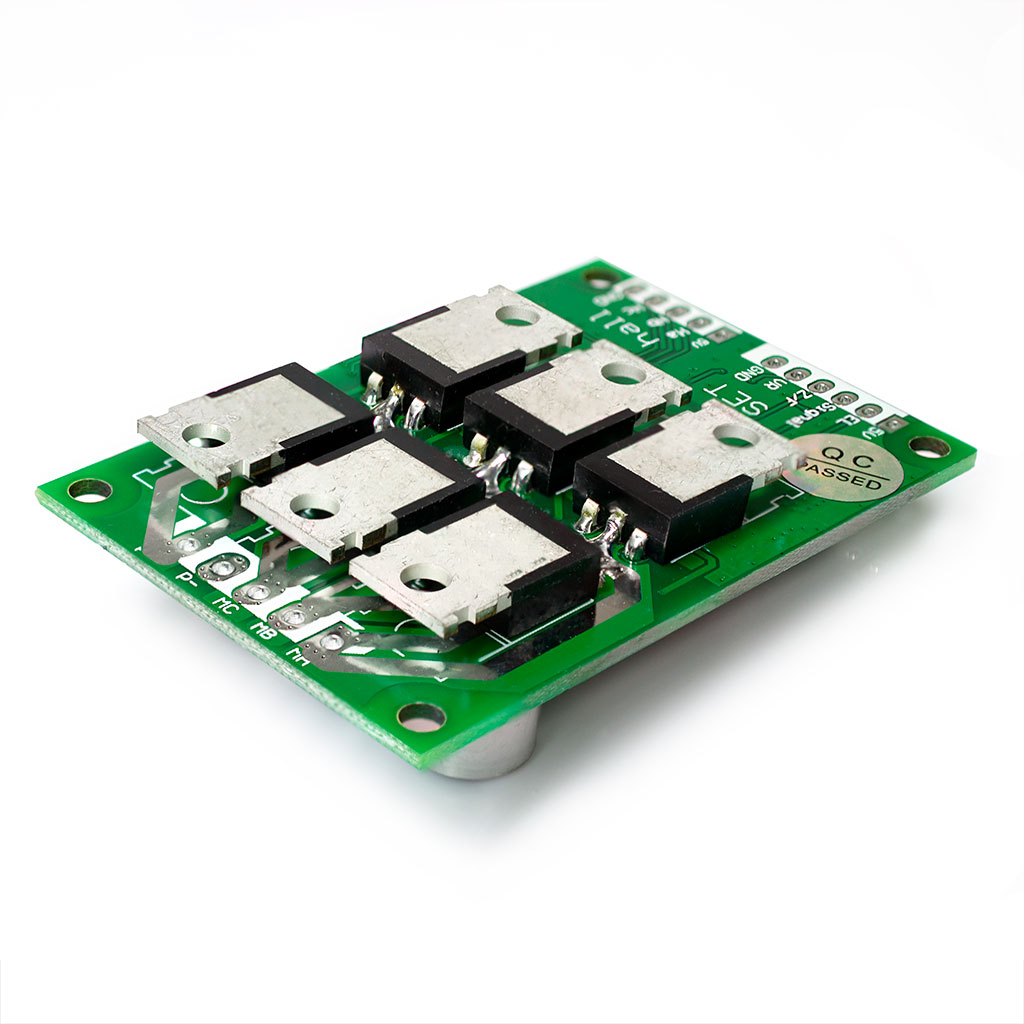

  • Обратите внимание на изоляцию между МОП-транзистором драйвера и радиатором или установочной пластиной.;

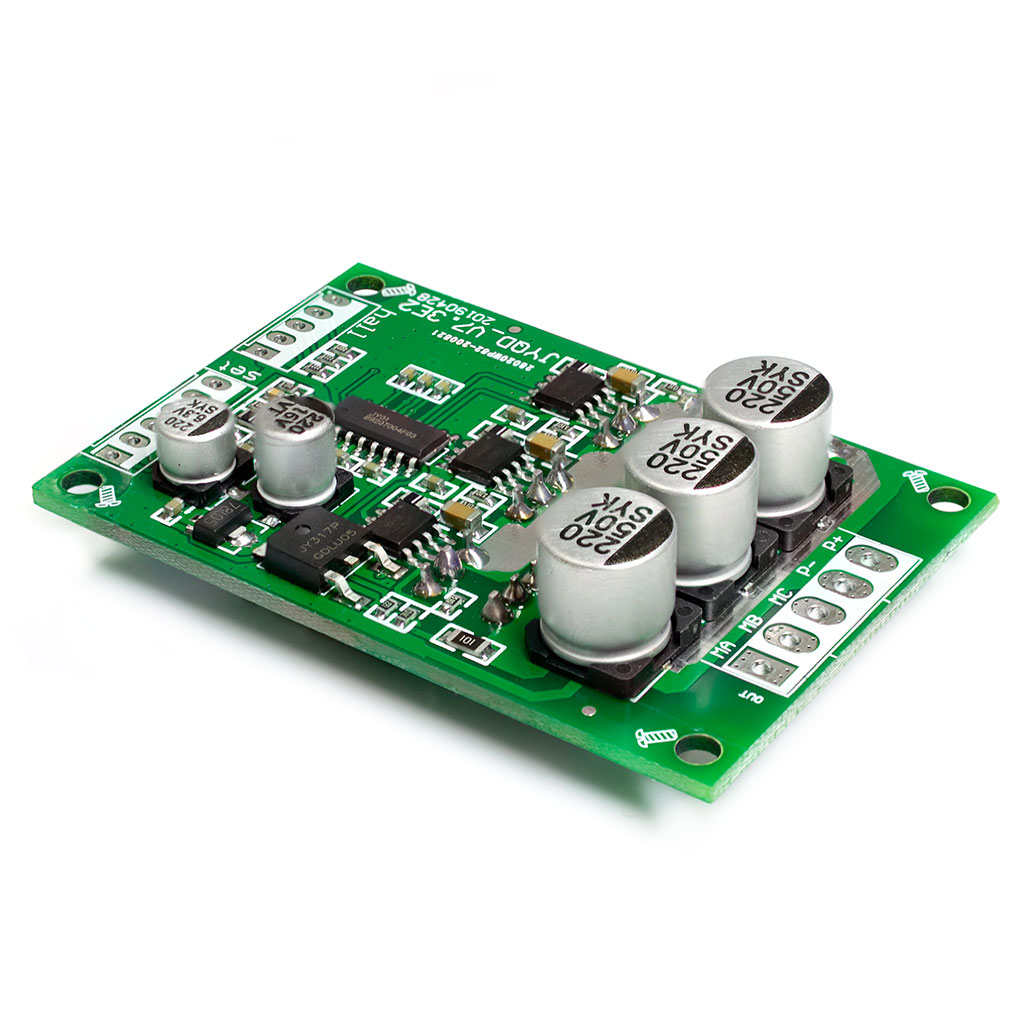

  •   Драйвер бесколлекторного двигателя JYQD_V7.3E2 Фото 4

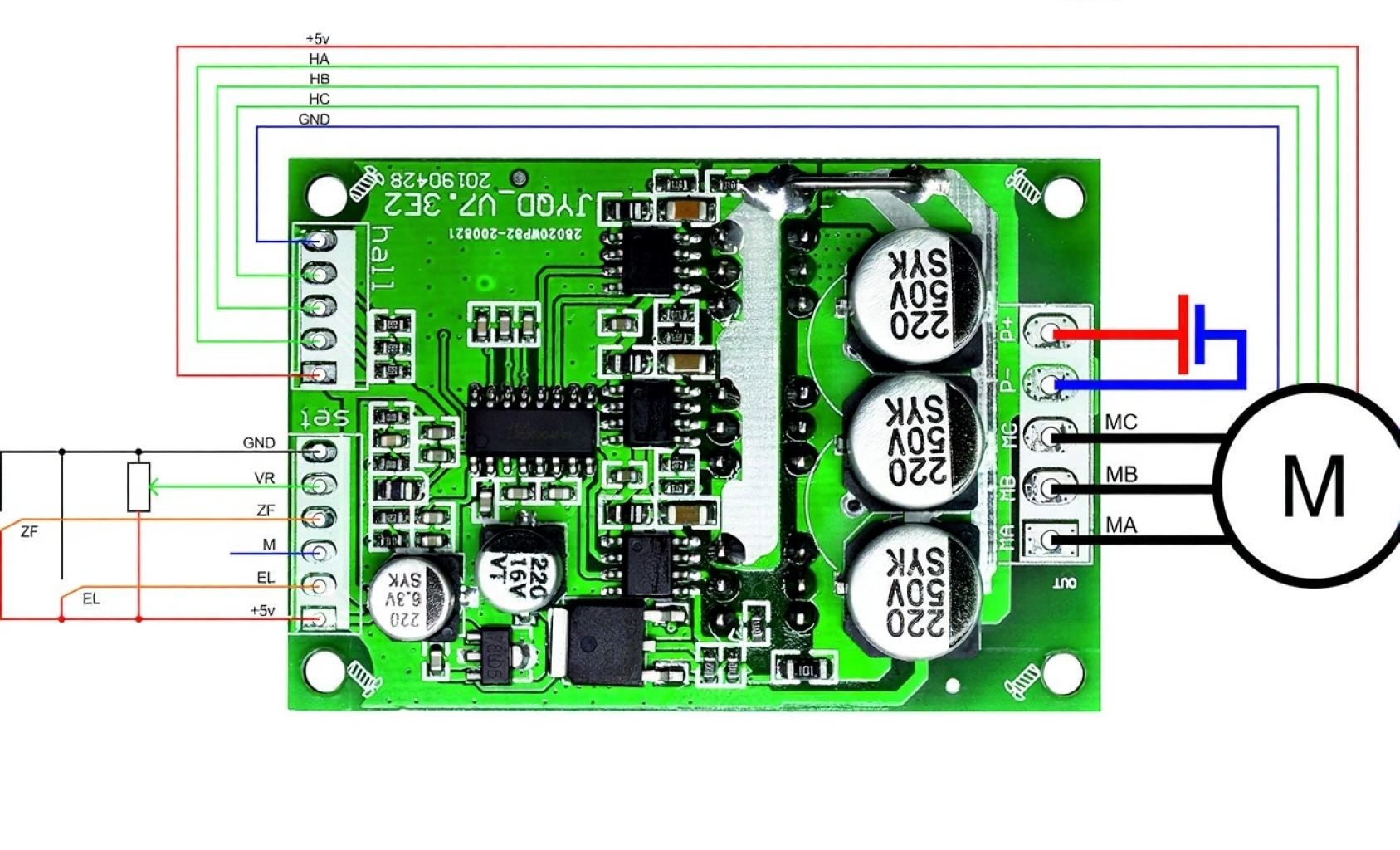

    Назначение выводов:


  • Порт управления
  • +5V и GND - выход питания, предназначен для подключения потенциометра регулировки скорости вращения и переключателей реверса и активации драйвера.;
  • ZF - вход для управления направлением вращения двигателя. Необходимо подключить к +5V или GND для установки направления вращения двигателя.;
  • VR - вход для управления скоростью вращения двигателя. На вход необходимо подать аналоговое значение в диапазоне 0.1-5 вольт, либо ШИМ сигнал частотой 1...20 кГц.;
  • EL - вход активации драйвера. Подключите 5 В чтобы разрешить работу драйвера, подключение к GND отключает драйвер .;
  • М - выход импульсного сигнала скорости вращения двигателя.;
  • Порт питания
  • MA, MB, MC - выхода обмоток двигателя;
  • P- и P + - вход питания драйвера;
  • Порт датчиков Холла
  • Hа, Hb, Hc - вход сигнала с датчиков Холла;
  • GND, +5V - питание датчиков Холла;
  •






    ------------------
