Драйвер шагового мотора TB6600 0

Код товара: CTTL12967

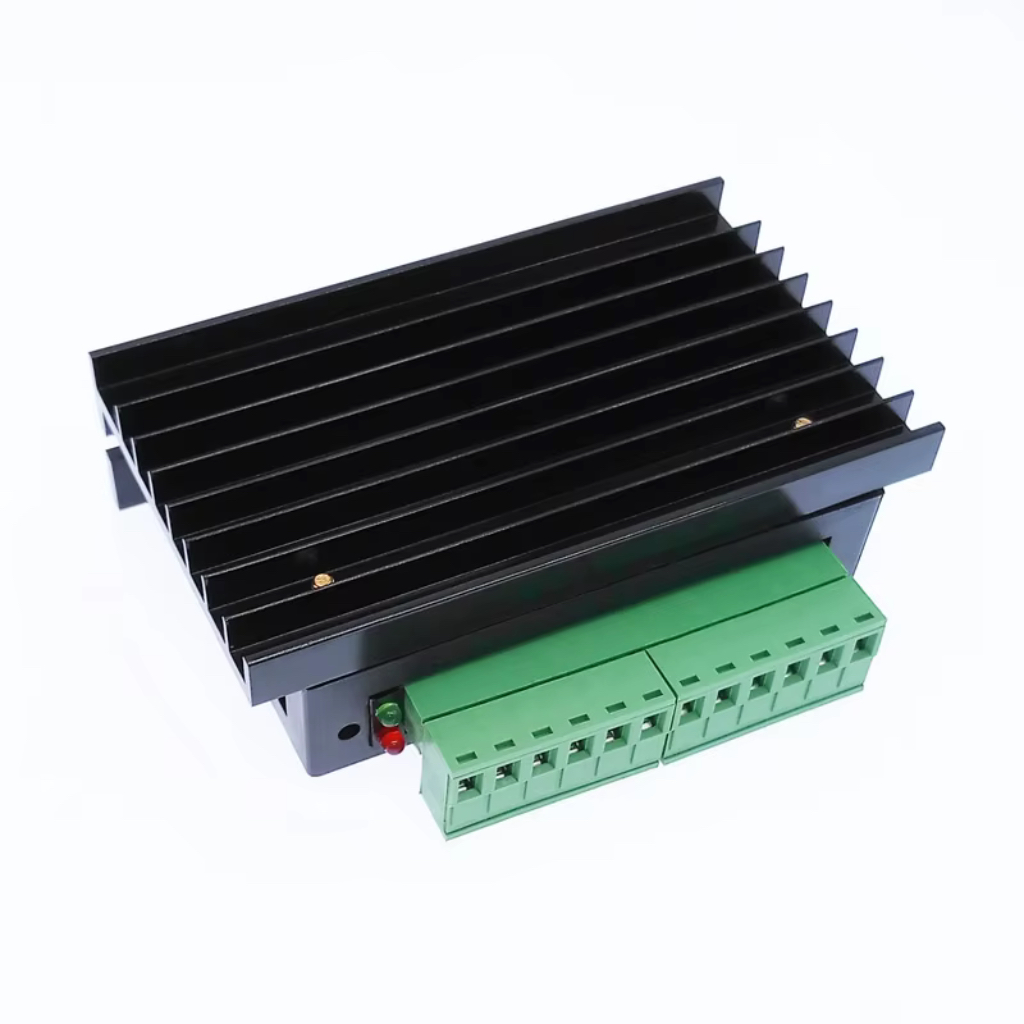

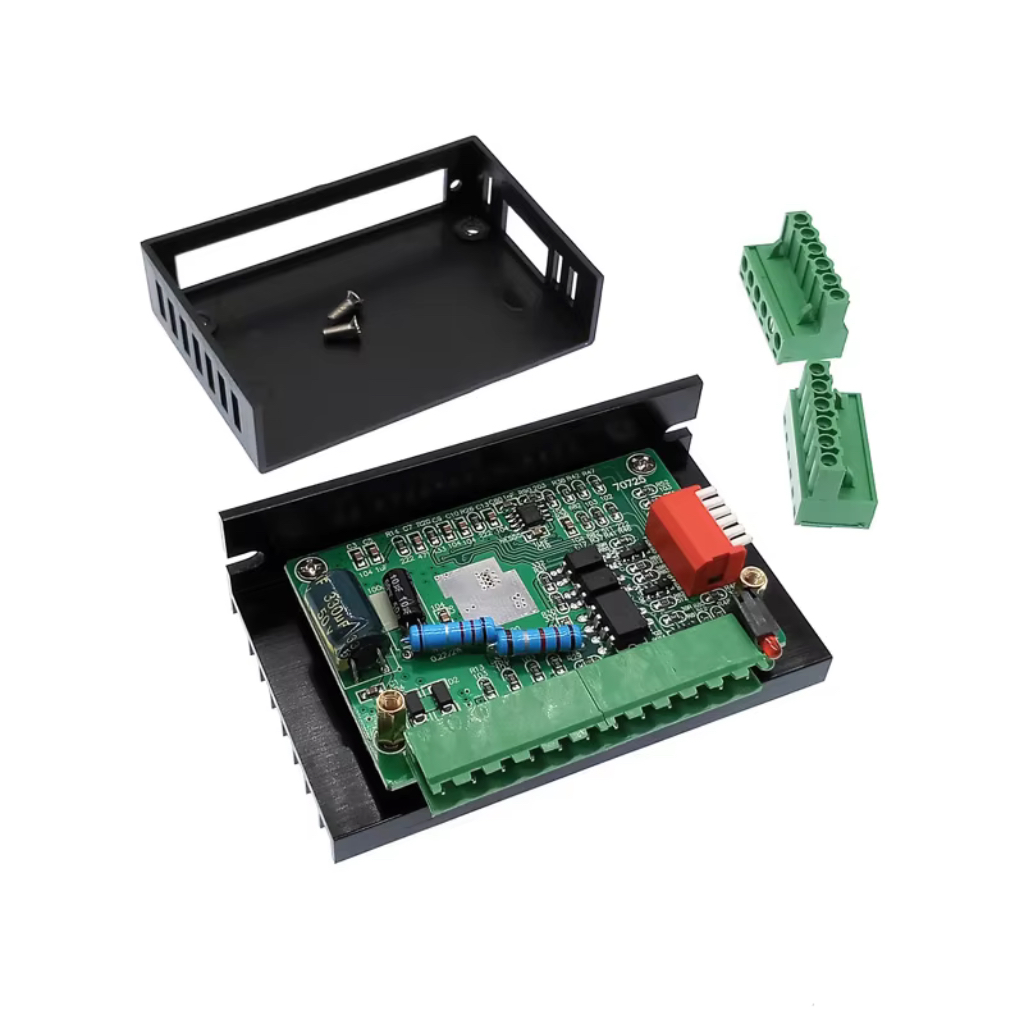

Драйвер TB6600 который предназначен для построения различных систем ЧПУ. Выполнен в закрытом корпусе. Прибор имеет увеличенную рабочую частоту, напряжение 42 В, силу тока до 4 А и выходную мощность до 200 Вт. Встроена схема защиты от перегрузок, увеличивающая ресурс драйвера.

Характеристики:
Количествово фаз: 2
Напряжение питания: 9 - 42 В DC
Максимальный выходной ток: 4 А
Шесть вариантов микрошага. Максимальное деление шага до 6400 шагов/оборот.
Входные сигналы оптоизолтрованы высокоскоростными оптронами.
Тепловая защита - есть.
Защита от перегрузок по току - есть.
Размер: 94*74*28 мм
Вес: 125 г.

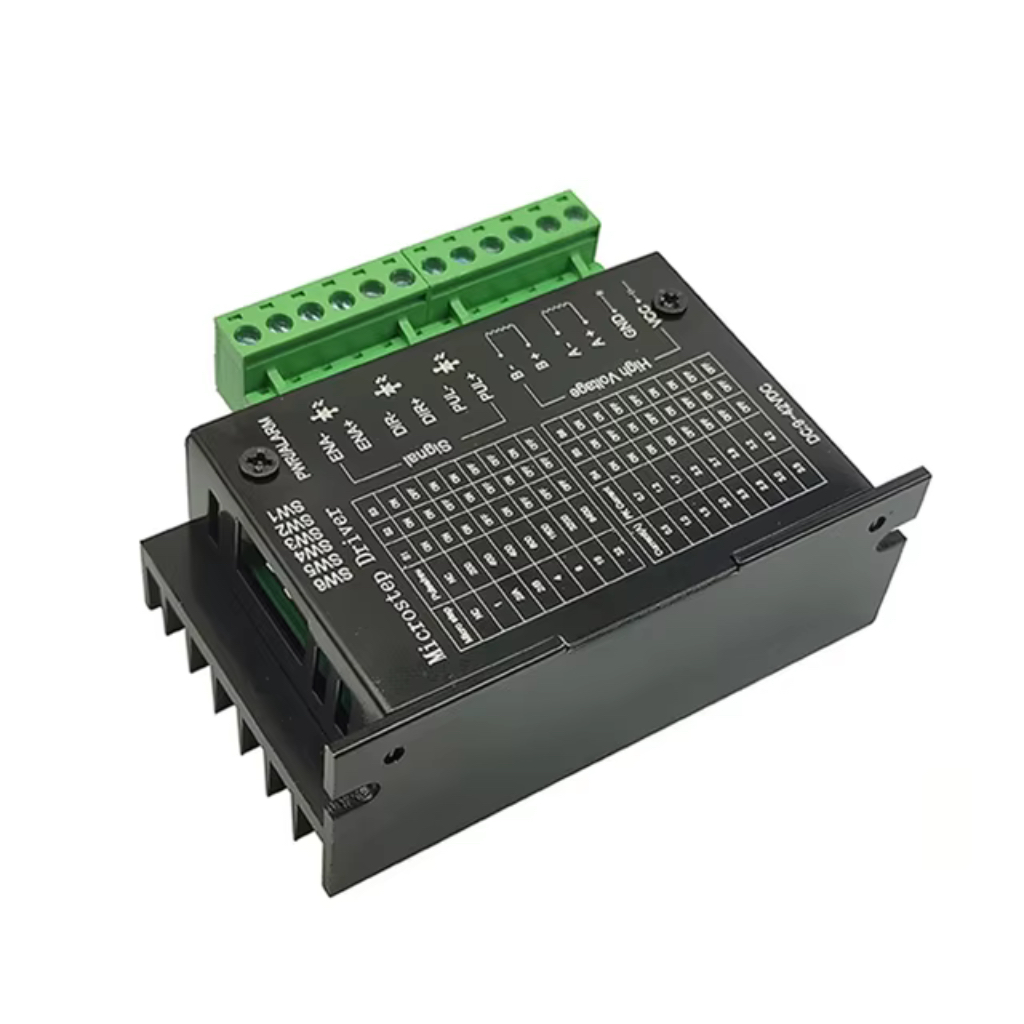

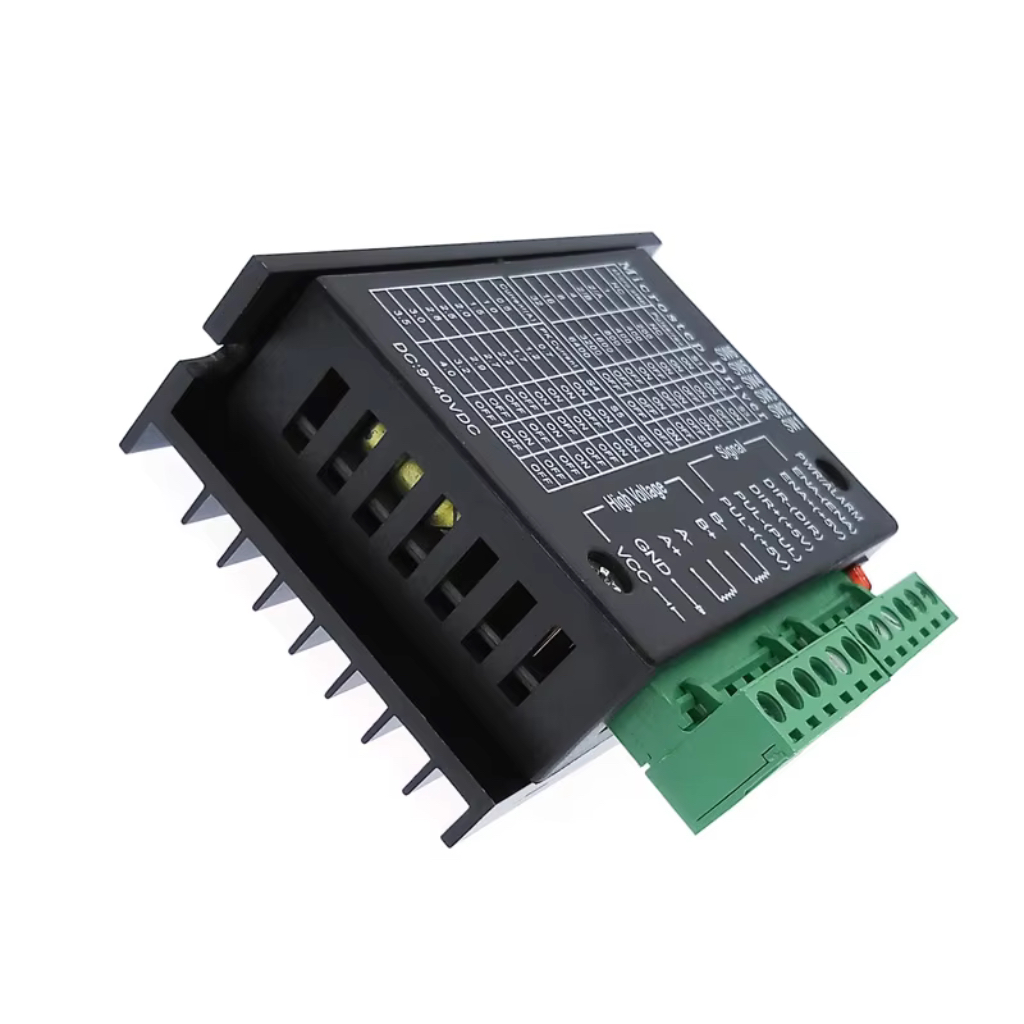

Обозначение выводов:
ENA-  выход сигнала ENABLE
ENA+ вход сигнала ENABLE
DIR-   выход сигнала DIR
DIR+   вход сигнала DIR
PUL-   выход сигнала STEP
PUL+  вход сигнала STEP
B-       подключение минуса второй обмотки ШД
B+      подключение плюса второй обмотки ШД
A-       подключение минуса первой обмотки ШД
A+      подключение плюса первой обмотки ШД
GND  подключение земли
VCC   подключение внешнего источника для питания ШД

Комплектация:
Драйвер шагового мотора TB6600 - 1 шт
