Драйвер 2х безщеточных моторов постоянного тока 30А ESC, макс CTTL13341
Драйвер 2х безщеточных моторов постоянного тока 30А ESC, макс CTTL13341

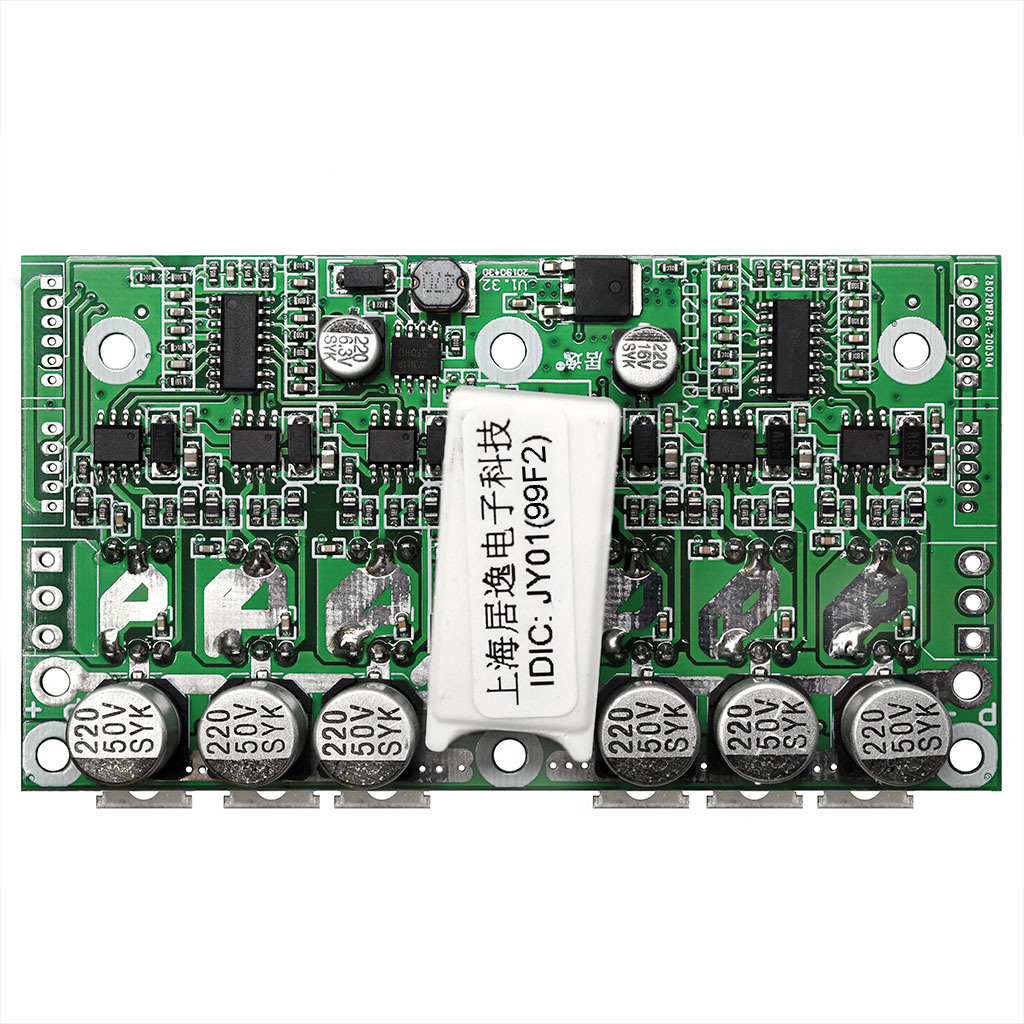

Модуль двухканального драйвера JYQD-YL01(99F2) с ручным/программным управлением для 1-2 бесщёточных BLDC моторов с обратной связью (3-мя встроенными датчиками Холла). Подходит для использования в конструкциях персонального автотранспорта на электромеханической тяге (например, в самобалансных гироскутерах), роботизированных передвижных платформах, и др. Драйвер поддерживает ручное или программное управление, имеет функции регулировки скорости вращения мотора, выбор направления вращения с быстрым переключением (без ожидания полной остановки), регулировки силы торможения мотора, обратной связи. Ключевое отличие от версии JYQD-YL01(8559) — предусмотрена защита с автоматическим отключением подачи энергии на бесщёточный мотор в случаях принудительной блокировки его вращения.


Технические характеристики


  • Модель: JYQD-YL01(99F2) / JYQD-YL02(99F2) / аналог;
  • Входное напряжение, питание моторов: 12 ~ 36В постоянного тока DC;
  • Рабочий ток: 0-15А на мотор, суммарно не более 30А;
  • Мощность: до 540Вт на мотор, суммарно до 1080Вт;
  • Выход питания логики, датчиков Холла: 5В / 300мА;
  • Регулировка скорости: аналоговое напряжения: 0-5В / сигнал ШИМ 1кГц-10 кГц;
  • Выход обратной связи: импульсный сигнал скорости;
  • Температура эксплуатации: -20~85°C;
  • Размеры: 100 х 59 х 20 мм;
    •

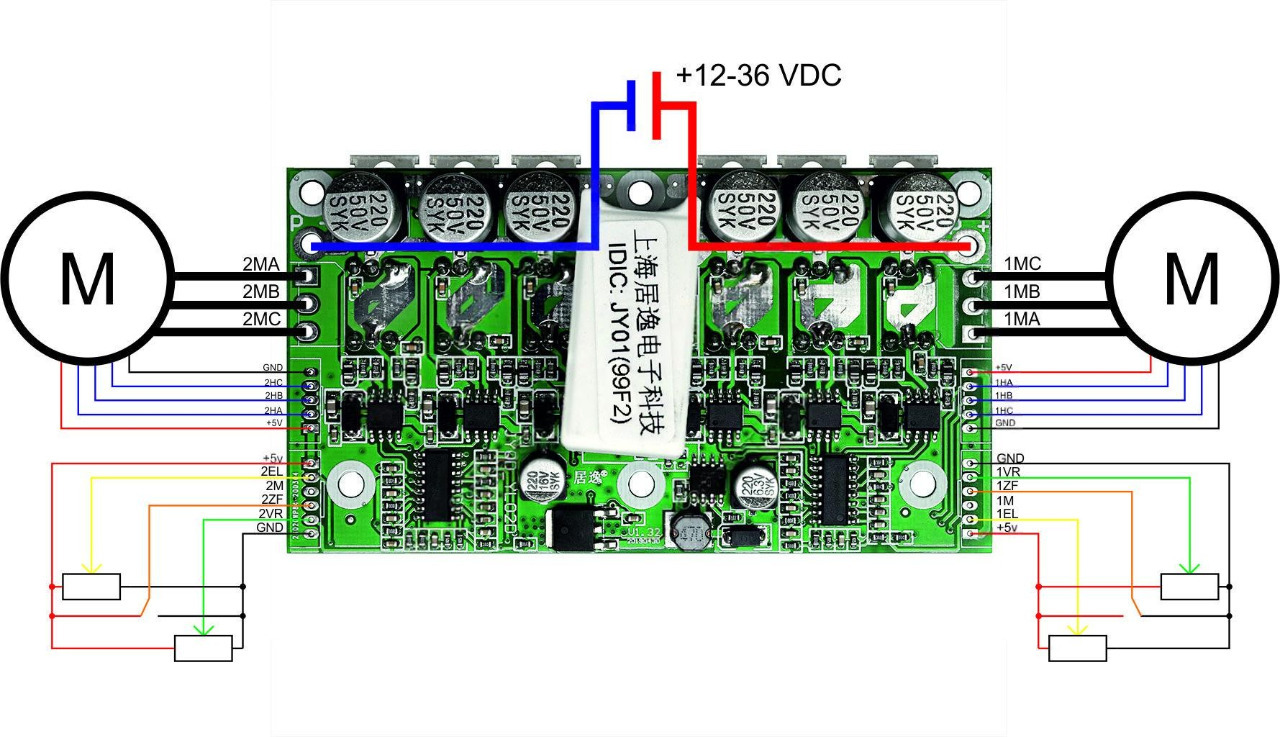

    Схема подключения (ручное управление)


    Драйвер бесколлекторного BLDC мотора 2-канальный JYQD-YL-02(99F2) Фото 2




    Обозначения контактов


  • P-, P+ — вход, напряжение питания драйвера/мотора;
  • MA, MB, MC — выход, силовые выводы обмотки двигателя;
  • НА, НВ, НС — входы с датчиков Холла, встроенных в BLDC-двигатель;
  • +5V, GND — выход, питание датчиков Холла. Может быть использовано для подключения элементов ручного управления драйвером или для питания управляющего микроконтроллера (не более 300 мА);
  • VR — вход, скорость вращения двигателя. Задаётся аналоговым напряжением в диапазоне 0-5В или ШИМ сигналом внешнего контроллера;
  • EL — вход, динамическое торможение двигателя (блокируется регулировка скорости). Задаётся аналоговым напряжением в диапазоне 0-5В или ШИМ сигналом внешнего контроллера;
  • М — выход, импульсный сигнал скорости вращения двигателя;
  • ZF — вход, выбор направления вращения двигателя, логический сигнал 0/5В;
    •

    Внимание!

  • Выходы разъёмов на противоположных сторонах платы развернуты относительно друг друга на 180°;
  • В мощных нагрузках более 100Вт необходима установка теплорассеивающего радиатора с созданием условий улучшенного охлаждения платы;
  • Последовательность расположения выводов обратной связи (датчиков Холла) у разных моделей BLDC-моторов может отличаться. Нормальная работа драйвера JYQD-YL02(99F2) зависит от их правильного подключения.;
    •
    ------------------
