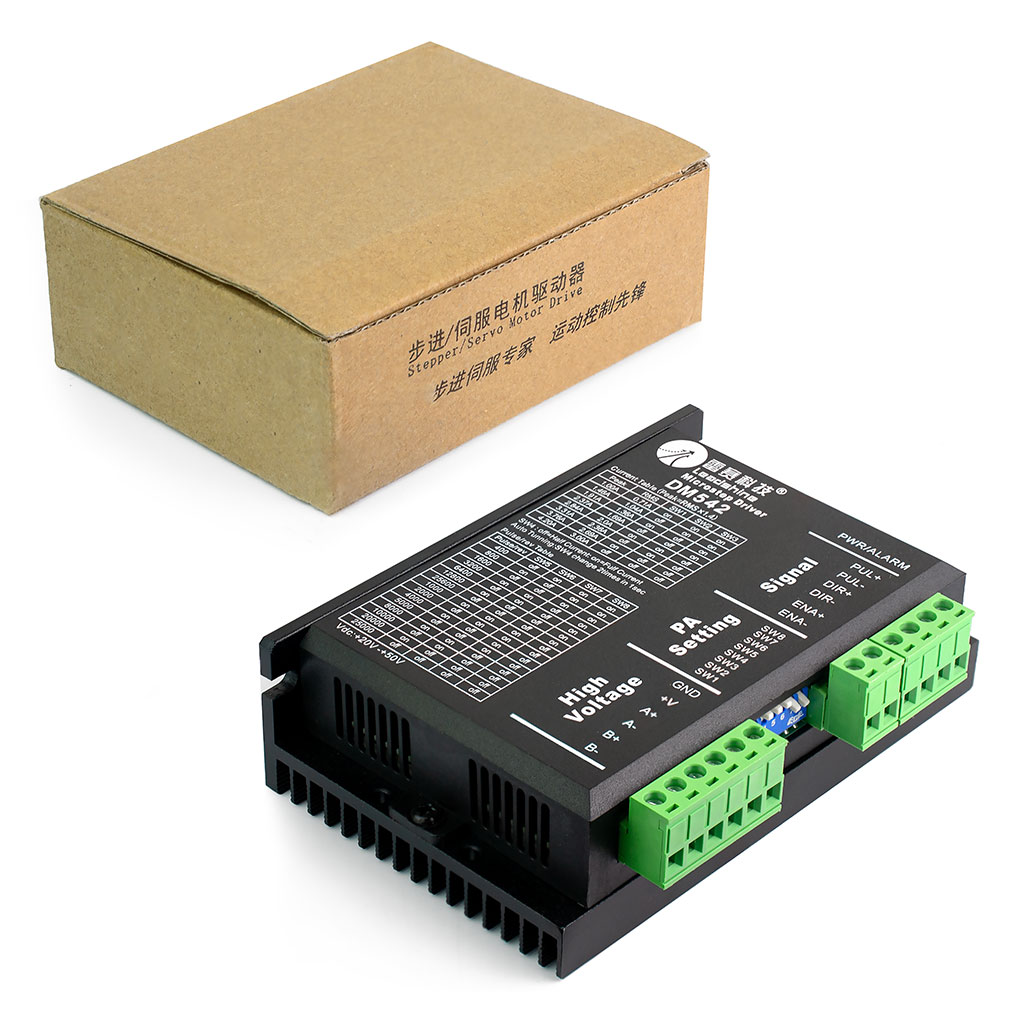

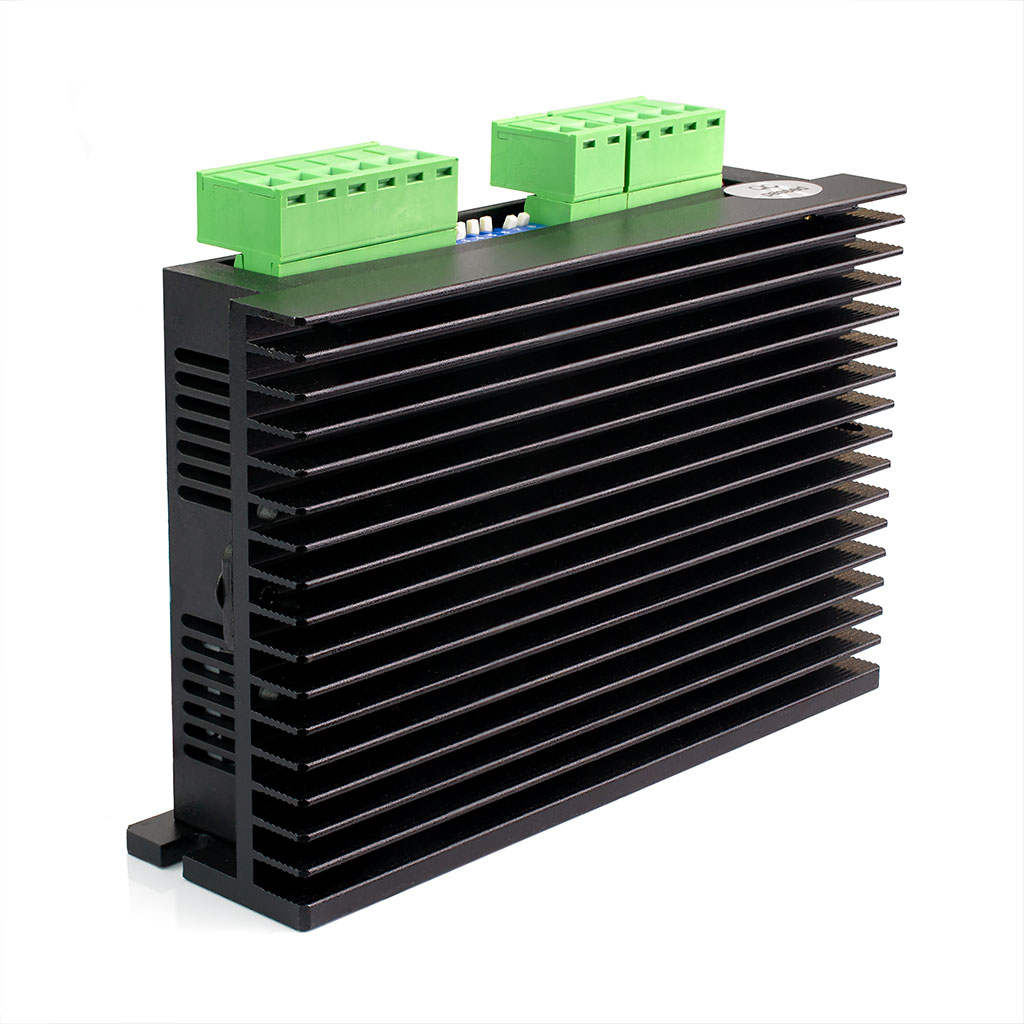

Драйвер Leadshine DM 542 представляет собой устройство управления шаговым двигателем с передовым алгоритмом управления.
Благодаря данному алгоритму и функции автоматической подстройки под двигатель (параметры саморегулирования тока) достигается низкий уровень шума и нагрева, плавность движения и наилучшие характеристики на высоких скоростях по сравнению с большинством представленных на рынке драйверов. Предназначен для работы с 2-х и 4-фазными гибридными шаговыми двигателями различного типоразмера, от NEMA17 до NEMA34.

Технические характеристики:

Выходной ток RMS: 3 A;

Выходной пиковый ток: 4,2 А;

Напряжение: 20~50 VDC;

Частота импульсов управления: до 200 кГц;

Ширина импульсов управления: не менее 2,5 микросекунд;

Напряжение импульсов управления: 5~24 VDC;

Степень защиты: IP 20;

Изоляция: 500 МОм;

Формат входных импульсов: STEP/DIR или CW/CCW;

Количество силовых выходов: 4;

Вес : 0,3 кг/ шт;

Технические особенности:

Компенсация резонанса;

Защита от КЗ обмоток ШД, от обратной ЭДС ШД;

Режим удержания ротора ШД;

Самодиагностика и система автоматического конфигурирования ;

Автоматическое снижение тока при остановке;

TTL совместимость;

Оптическая гальваническая развязка входа;

15 режимов деления шага в десятичной и двоичной системе, до 25600 шагов/оборот;

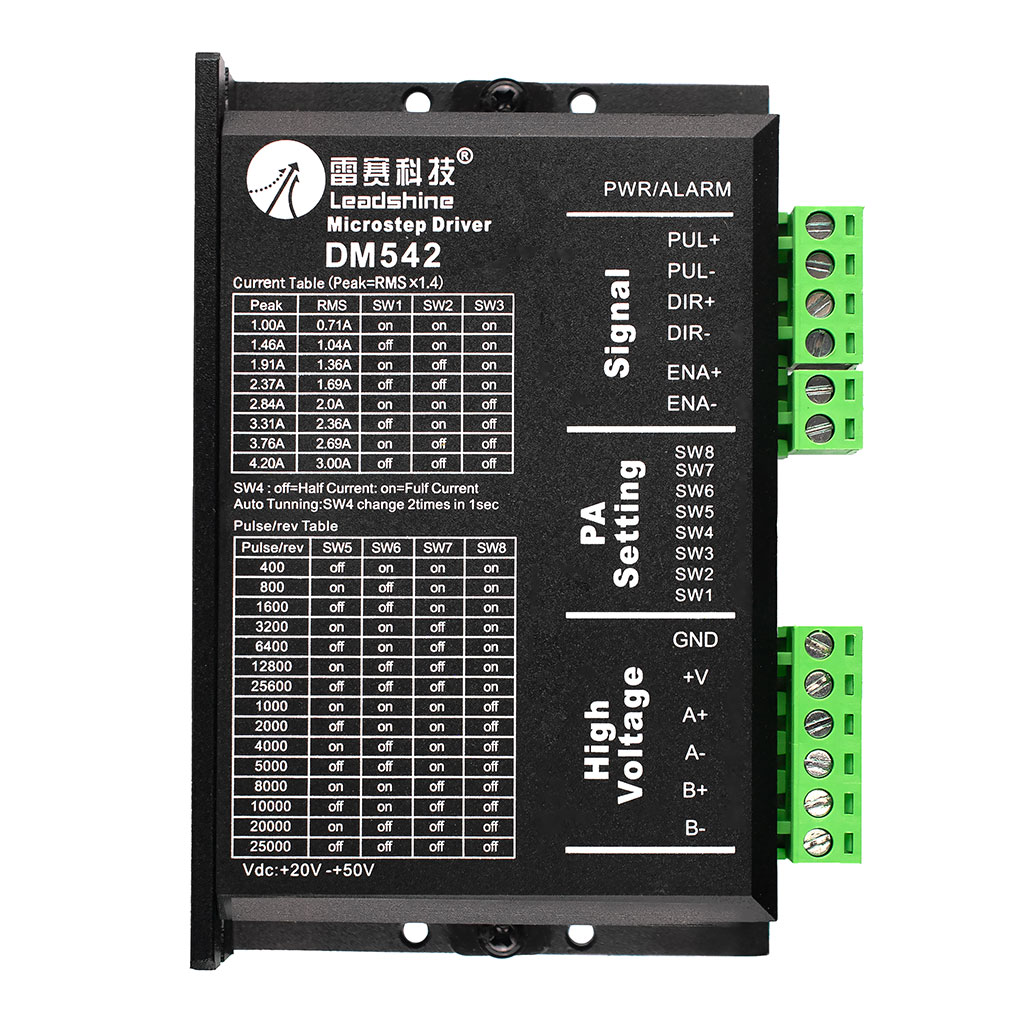

Драйвер содержит 8 переключателей, которые задают режим работы драйвера, устанавливают силу тока и микрошаг.

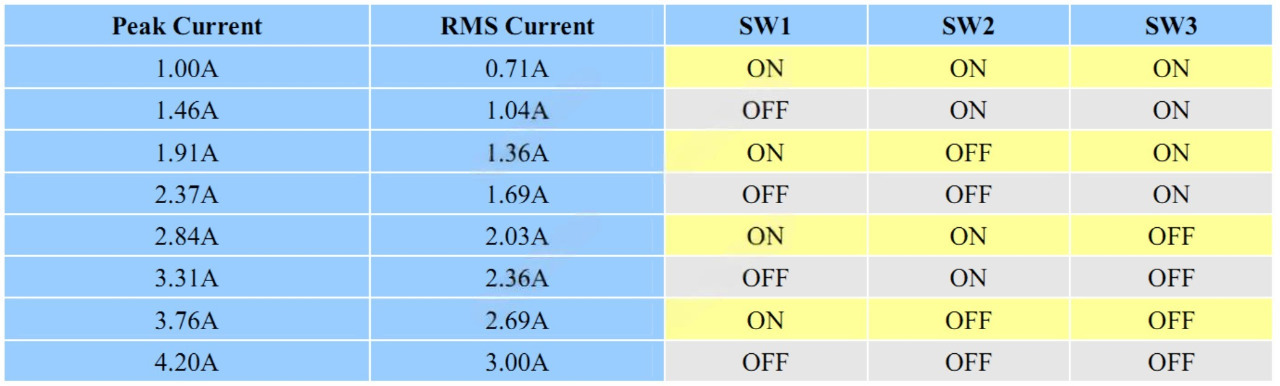

SW1-SW3 устанавливают силу тока шагового мотора согласно таблице:;

SW4 устанавливает ток покоя, позволяя снизить силу тока до 50% от установленной динамической силы тока, что позволяет снизить нагрев шаговых двигателей до 36%.;

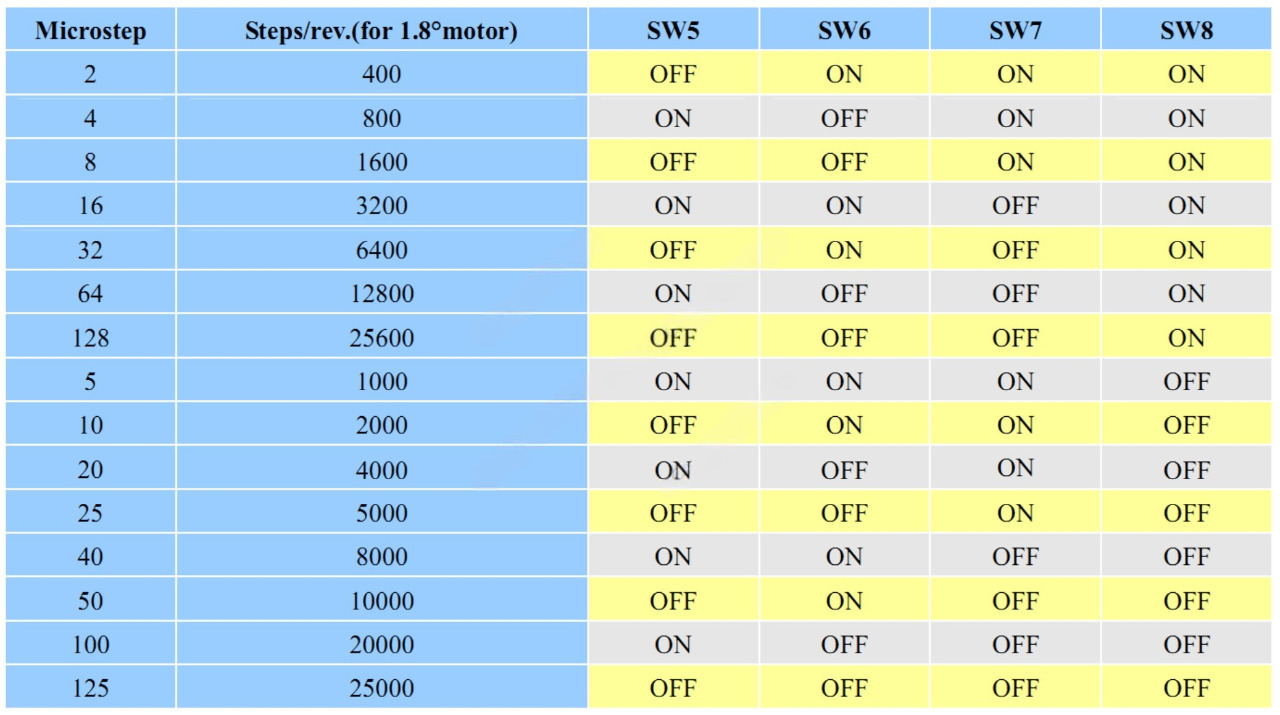

SW5-SW8 устанавливают дробление шага согласно таблице.;



Datasheet (pdf)

------------------
