JGB37-520B DC12V 1:131 76 rpm / Мотор с редуктором и энкодером.

Частные лица могут оформить заказ на сайте или по телефону: +7 495 11 86 086. При заказе называйте код товара: CTTL12590
Юридические лица получат счёт по запросу на наш e-mail. Присылайте ваши реквизиты, наши коды товаров и их количества.
Стоимость доставки по вашей просьбе можем включить в стоимость товаров. Работаем без НДС.

Обратите внимание на близкий по назначению товар: JGB37-520B DC12V 1:18.8 531 rpm / Мотор с редуктором и энкодером.



Мотор-редуктор JGY37-520B компактного размера, собран на однофазном коллекторном (щёточном) двигателе постоянного напряжения. На вал двигателя установлен цельнометаллический редуктор, состоящий из нескольких ступеней шестерёнчатых передач. Редуктор влияет на изменения соотношений крутящего момента и cкopocти вpaщeния между валом мотора и валом редуктора, снижая скорость и обеспечивая необходимое усилие на валу редуктора.

Мотор-редуктор способен вращаться в двух направлениях, по часовой и против часовой стрелке. Смена вращения достигается изменением полярности напряжения на контактах двигателя. Скорость вращения вала редуктора при напряжении 12 вольт составляет 60 - 76 оборотов в минуту, но может быть отрегулирована до необходимого изменением входного напряжения на моторе в диапазоне 6 - 15 вольт или ШИМ-регулятором. От напряжения также зависит и максимальный крутящий момент.

Применение: конструкторы, роботы, бытовое и промышленное оборудование, медицинское оборудование, самодельные движущиеся радиоуправляемые платформы.

Энкодер

Энкодер предоставляет возможность определять направление вращение вала мотора и скорость его вращения. Применение энкодера в конструкции мотора-редуктора позволяет определить моменты включения и выключения двигателя, а также рассчитать пройденное расстояние, если изделие установлено в самодвижущиеся платформы.

Энкодер изготовлен из цилиндрического магнита и двух однополярных цифровых датчиков магнитного поля с маркировкой 44Е (датчик Холла), и размещён на валу мотора. Напряжение питания энкодера — 3.3-5 вольт.

Назначение выводов энкодера
• Красный - питание мотора, +12 вольт
• Чёрный - питание энкодера, -3.3-5 вольт
• Жёлтый - сигнальный провод обратной связи 1-го датчика Холла
• Зелёный - сигнальный провод обратной связи 2-го датчика Холла
• Синий - питание энкодера, +3.3-5 вольт
• Белый - питание мотора, -12 вольт




Технические характеристики:
• Модель: JGY37-520B
• Допустимое напряжение: 6-15 вольт
• Номинальное напряжение: 12 вольт
• Напряжение энкодера: 3.3-5 вольт
• Тип напряжения: постоянное, DC
• Ток мотора: 120-350 миллиампер
• Редуктор: цилиндрический, параллельный
• Направление вращения: по/против часовой стрелке
• Соотношение: 1/18.8
• Вращения вала редуктора:
¤ 531 оборотов в минуту (без нагрузки)
¤ 424 оборотов в минуту (под нагрузкой)
• Удерживающий момент: 0.7 кг/см
• Диаметр вала: 6 мм
• Длина вала: 15.5 мм
• Обратная связь: 2 датчика Холла

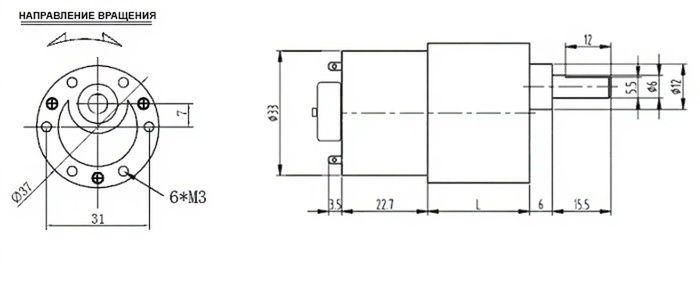

• Размер мотора: 33 х 33 х 22.7 мм
• Размер редуктора: 36 х 36 х 22 мм (43.5 с валом)
• Масса: ~170 грамм.

------------------
