Мотор с диафрагменной воздушной помпой KPM32B

Описание

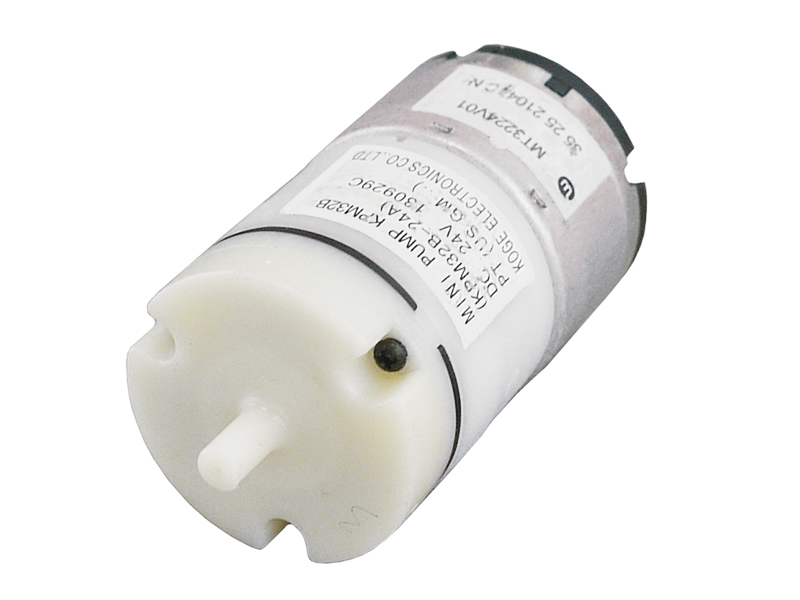

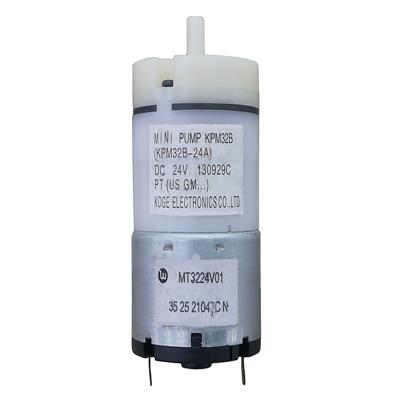

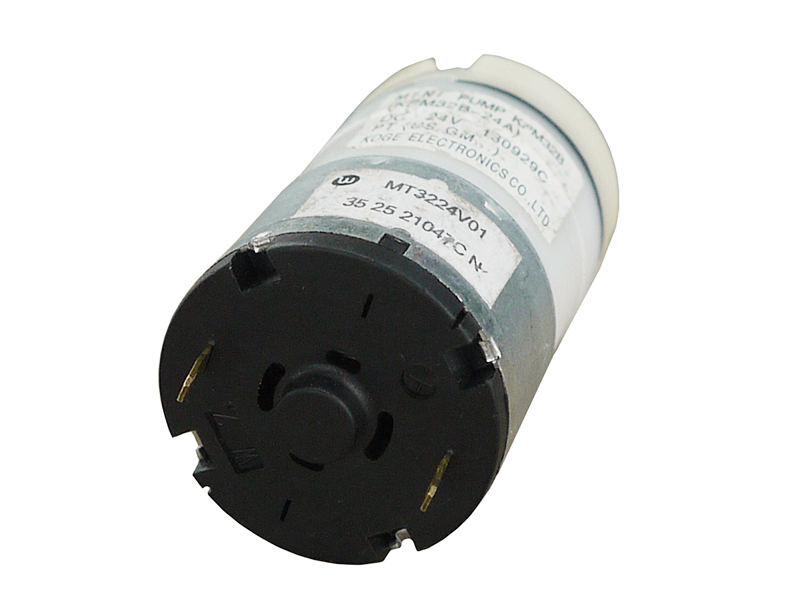

Мотор с диафрагменной воздушной помпой KPM32B

Миниатюрная воздушная помпа KPM32B относится к разновидности диафрагменных (мембранных) объёмных насосов. Её механизм представляет совокупность пропускных мембран в сочетании с пластиковым поршневым механизмом, установленным на ось двигателя. Ось смещена от центра под небольшим углом, заставляя поршни при вращении мотора поочерёдно втягиваться и возвращаться в исходное положение. Таким образом, в насосе одновременно создаются всасывающая и выталкивающая силы.

Маломощный насос KPM32B позволяет перекачивать воздух под невысоким давлением, его чаще всего используют в аквариумных системах для подведения воздуха в воду (аэрация аквариума). Подобные насосы могут быть частью медицинского оборудования (например, в стоматологических установках, системах комплексного лечения зубов и пр.) Воздушные помпы встречаются и в бытовых приборах (например, во фризерах для приготовления мягкого мороженого, в ваннах гидравлического массажа и др). В глобальной сети Интернет опубликовано множество вариантов проектов на Arduino, в которых аналогичные помпы применяются в лабораторных целях, например для изучения взаимодействия различных воздушных и жидкостных сред. При разработке самодельных механизмов, количество помп в конструкциях может быть разным - от одной до нескольких, причём как воздушных, так и в сочетании с водяными.

У пластиковой помпы есть конструктивная особенность - отсутствует патрубок на воздухозаборном отверстии, к которому можно было бы подсоединять шланги или трубки от других газопроводных систем. Всасываемый воздух берётся прямо из окружающей среды. По этой причине, изделие будет служить исключительно генератором воздушного потока.

Стоит обратить внимание, что насос не имеет герметичного корпуса и не защищён от попадания жидкостей в мотор. Рекомендуется размещать насос только в сухих помещениях с малой влажностью окружающего воздуха, или самостоятельно дополнить его конструкцию средствами защиты от влаги.

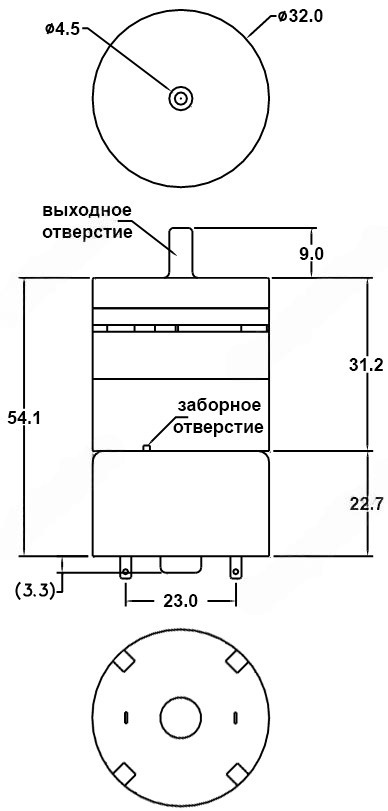

Габаритные размеры, мм
