Описание

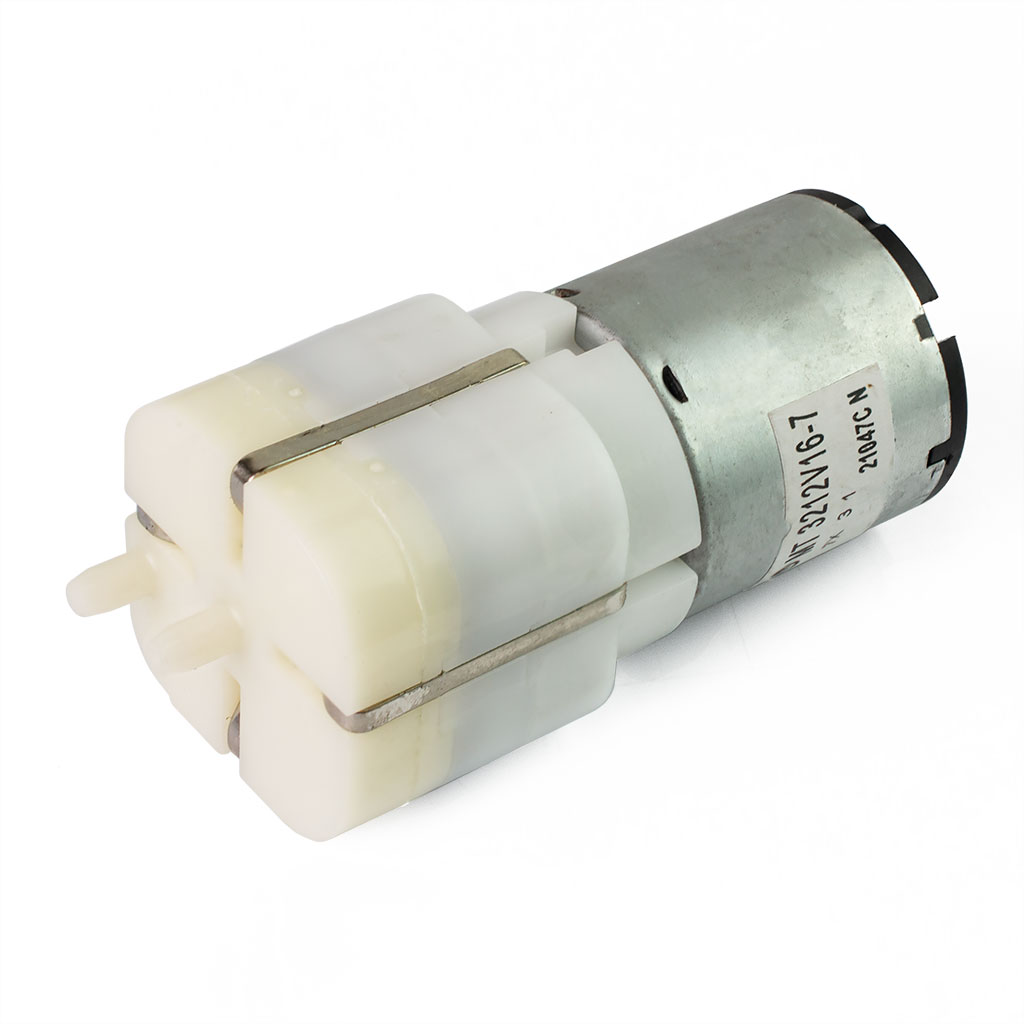

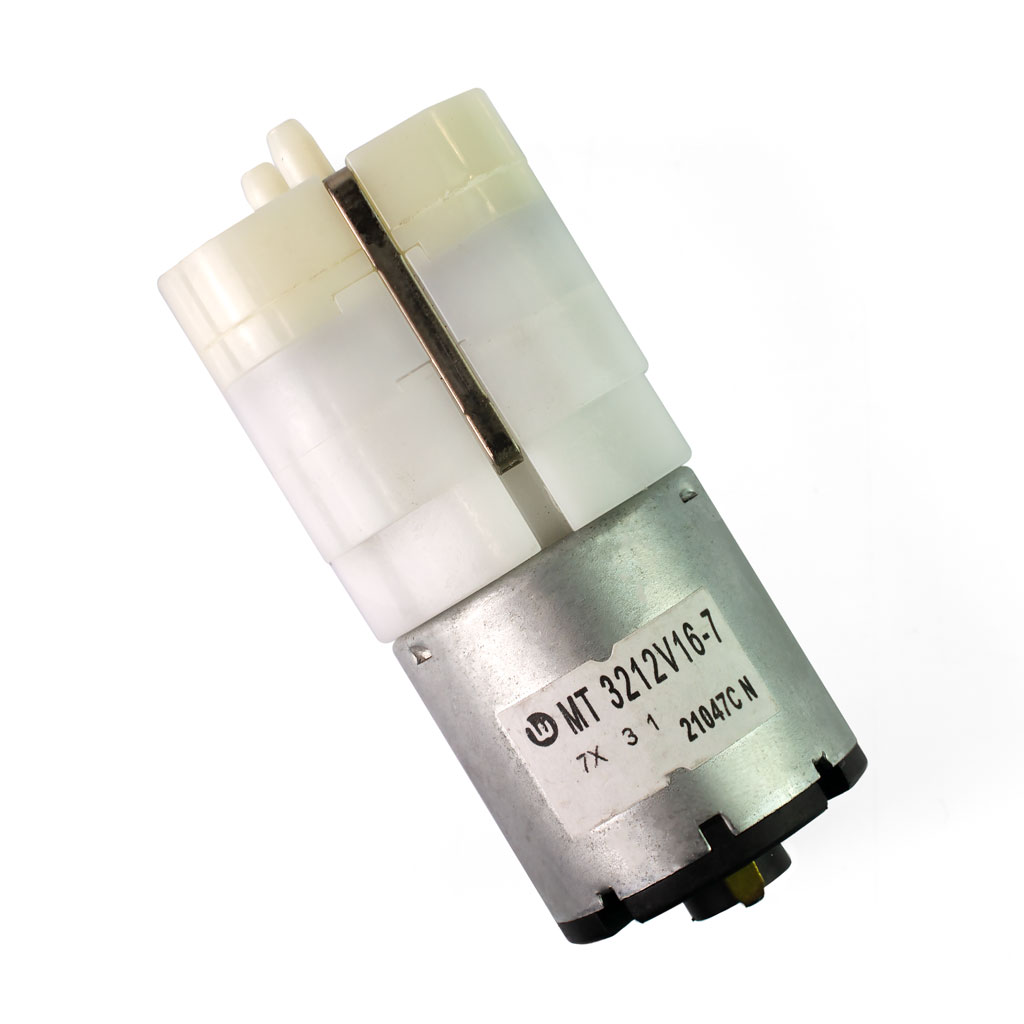

Мотор с диафрагменной воздушной помпой KPM32E-12J

Миниатюрная воздушная помпа KPM32E-12j относится к разновидности диафрагменных (мембранных) объёмных насосов. Её механизм представляет совокупность пропускных мембран в сочетании с пластиковым поршневым механизмом, установленным на ось двигателя. Ось смещена от центра под небольшим углом, заставляя поршни при вращении мотора поочерёдно втягиваться и возвращаться в исходное положение. Таким образом, в насосе одновременно создаются всасывающая и выталкивающая силы.

Маломощный насос KPM32E-12j позволяет перекачивать воздух под невысоким давлением, его чаще всего используют в аквариумных системах для подведения воздуха в воду (аэрация аквариума). Подобные насосы могут быть частью медицинского оборудования (например, в стоматологических установках, системах комплексного лечения зубов и пр.) Воздушные помпы встречаются и в бытовых приборах (например, во фризерах для приготовления мягкого мороженого, в ваннах гидравлического массажа и др). В глобальной сети Интернет опубликовано множество вариантов проектов на Arduino, в которых аналогичные помпы применяются в лабораторных целях, например для изучения взаимодействия различных воздушных и жидкостных сред. При разработке самодельных механизмов, количество помп в конструкциях может быть разным - от одной до нескольких, причём как воздушных, так и в сочетании с водяными.

Пластиковая помпа оснащена двумя безрезьбовыми патрубками ? 4 мм - воздухозаборным и выводящим, к которым допускается подсоединять шланги или трубки малых диаметров. Всасываемый поток может поступать из различных газопроводных систем, не имеющих собственного внутреннего давления, или напрямую из окружающей среды. Благодаря этому, изделие способно служить или генератором воздушного потока, или слабосильным перекачиваемым компрессором.

Стоит обратить внимание, что насос не имеет герметичного корпуса и не защищён от попадания жидкостей в мотор. Рекомендуется размещать насос только в сухих помещениях с малой влажностью окружающего воздуха, или самостоятельно дополнить его конструкцию средствами защиты от влаги.

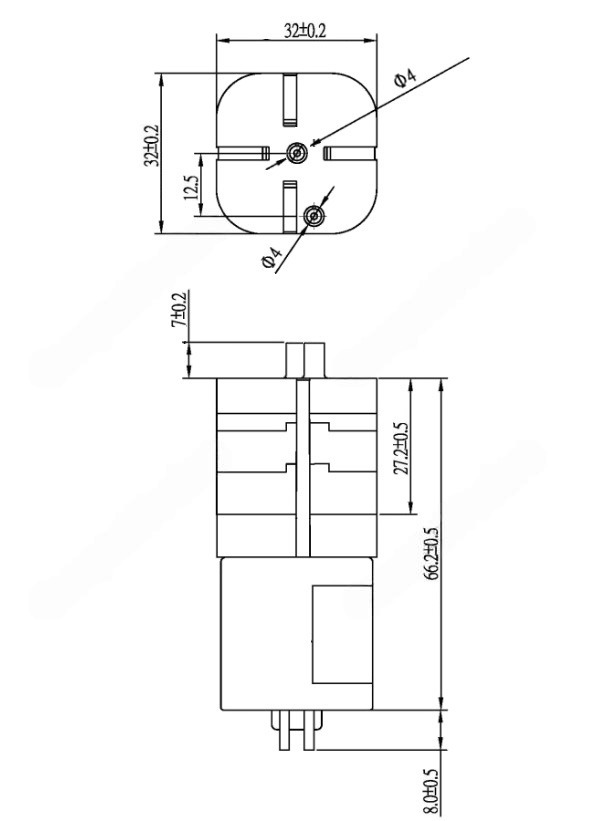

Габаритные размеры, мм
