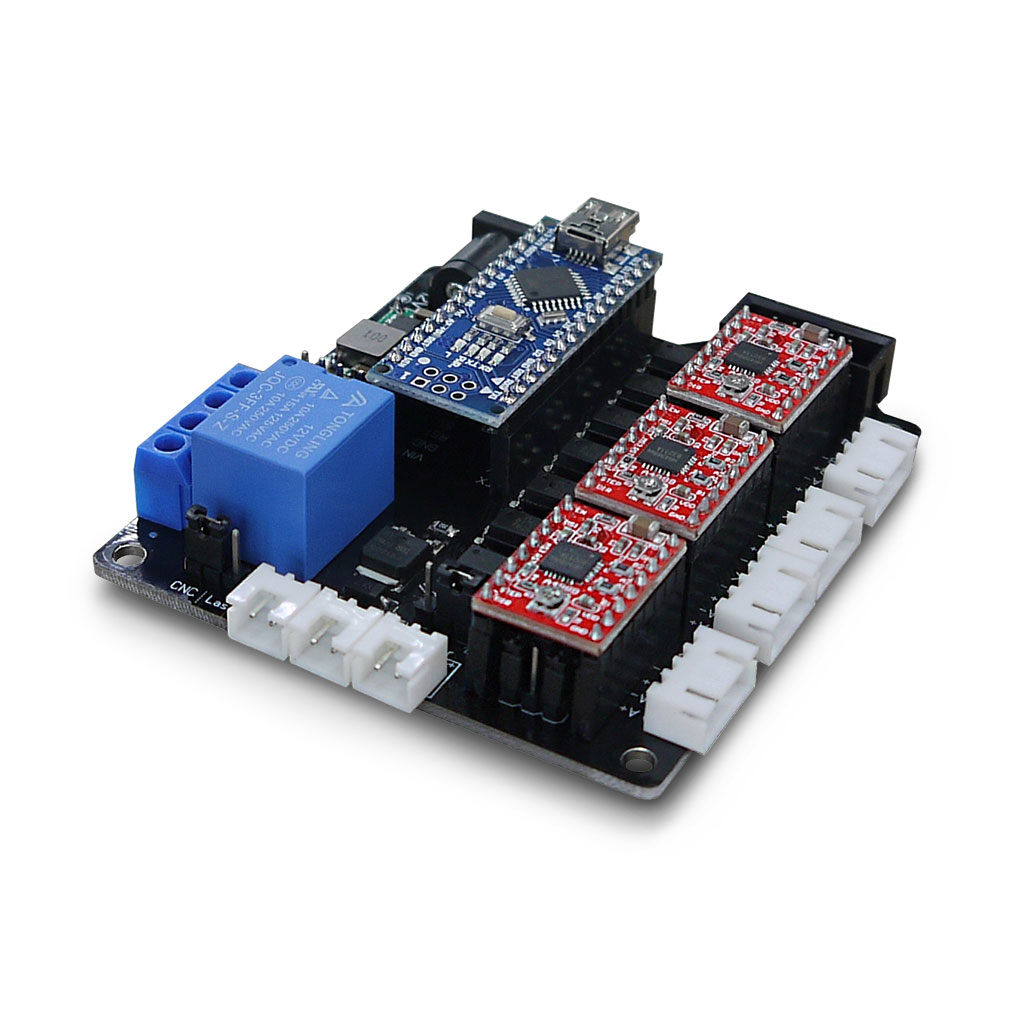

Данное устройство предназначено для управления фрезерными ЧПУ станками и лазерными граверами (с полупроводниковым лазером). Работает под управлением открытой прошивки GRBL, которая загружается в микроконтроллерную плату arduino nano. Модульная конструкция устройства позволяет при необходимости быстро заменить вышедшие из строя части. Вторым преимуществом является гальваническая развязка arduino nano и периферийных устройств - драйверов шаговых двигателей, реле шпинделя, драйвера полупроводникового лазера.

Плата управления рассчитана для работы с трех осевыми фрезерными станками (большее количество осей не поддерживает прошивка GRBL) и имеет три драйвера шаговых мотора. Для построения 3D принтеров данная плата не пригодна по причине малой вычислительной способности arduino nano и отсутствию дополнительного драйвера шагового двигателя экструдера. Выводы оси Y сдублированы, то есть предусмотрена возможность подключения двух шаговых двигателей, но управление обоими двигателями осуществляется через один драйвер.

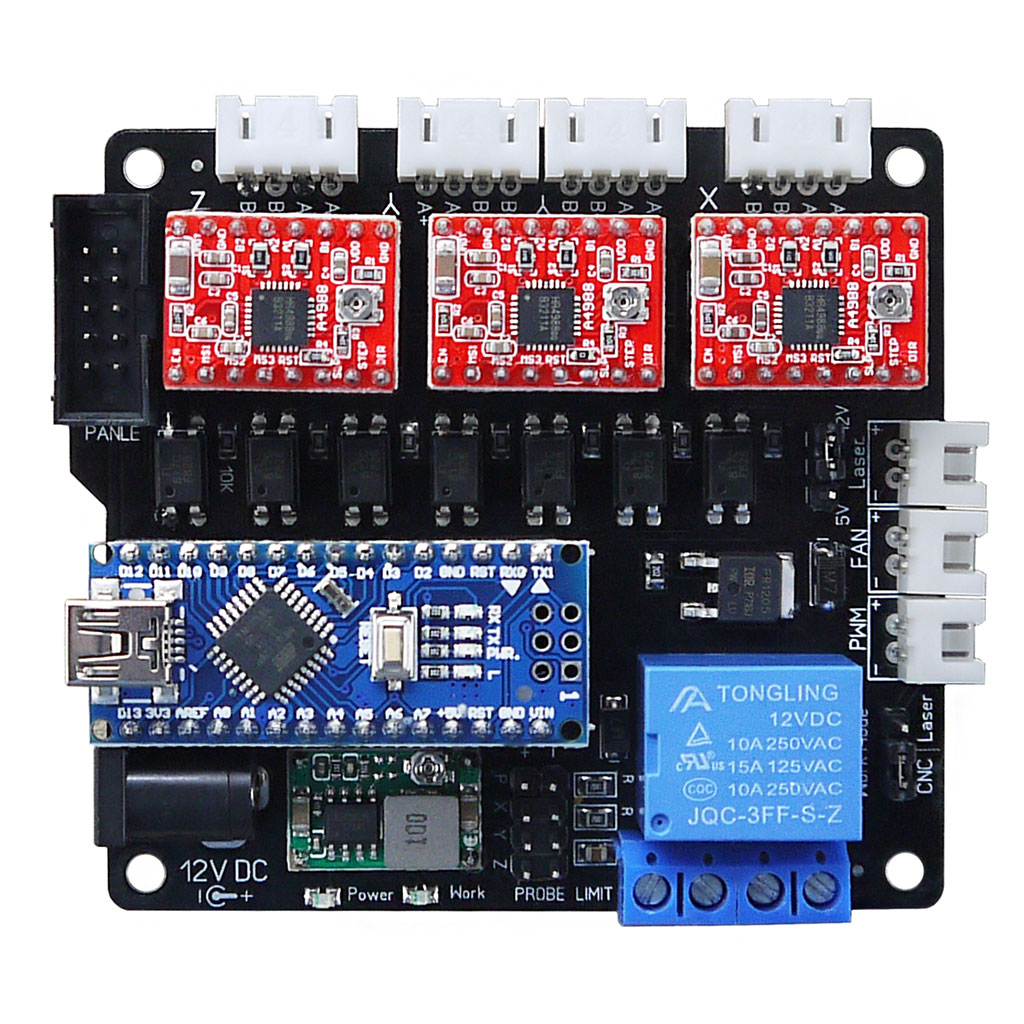

На плате установлены установлены все необходимые разъемы для подключения концевых выключателей, вентилятора охлаждения, лазера и низковольтного шпинделя. Для подключения шпинделей, питание которых осуществляется от сети 220 вольт, предусмотрено реле. Также предусмотрена регулировка оборотов вращения шпинделя при использовании ШИМ выхода платы.

Параметры:
