Код товара: CTTL12747

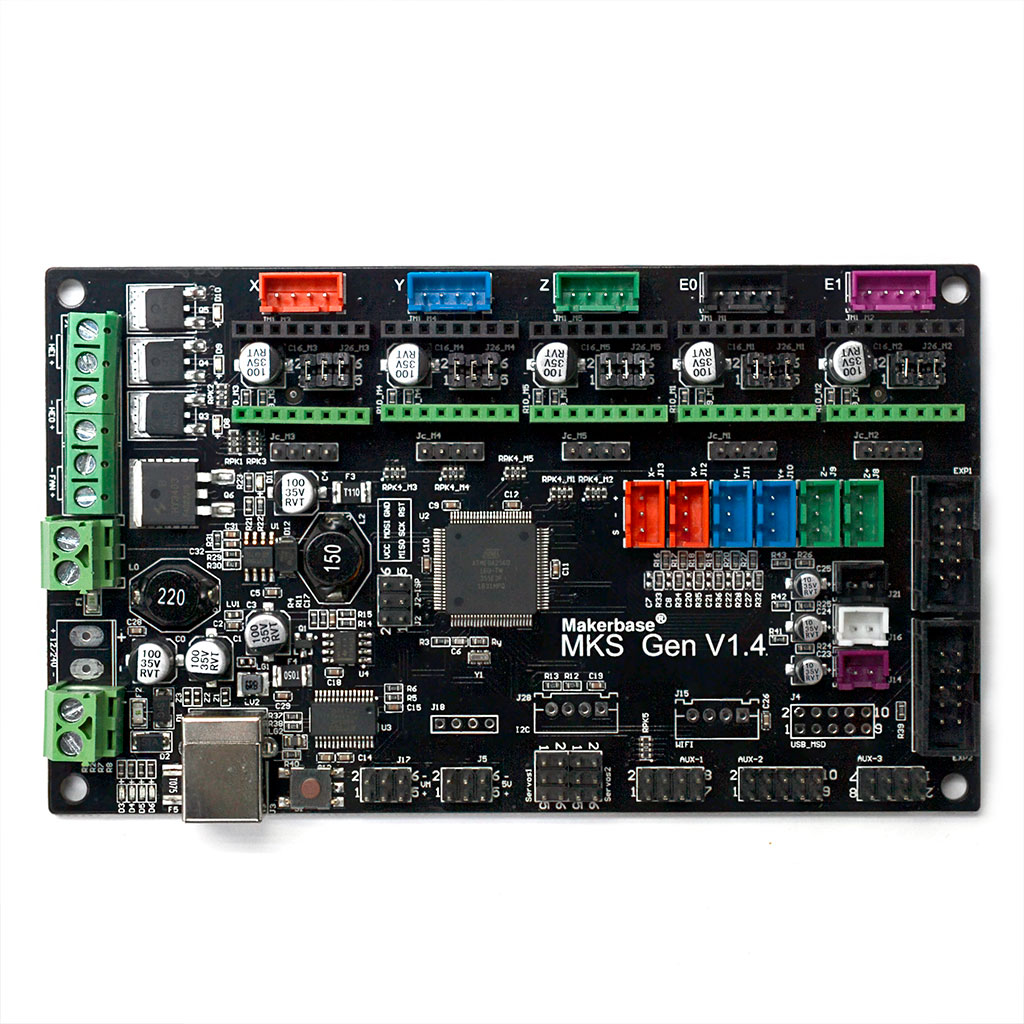

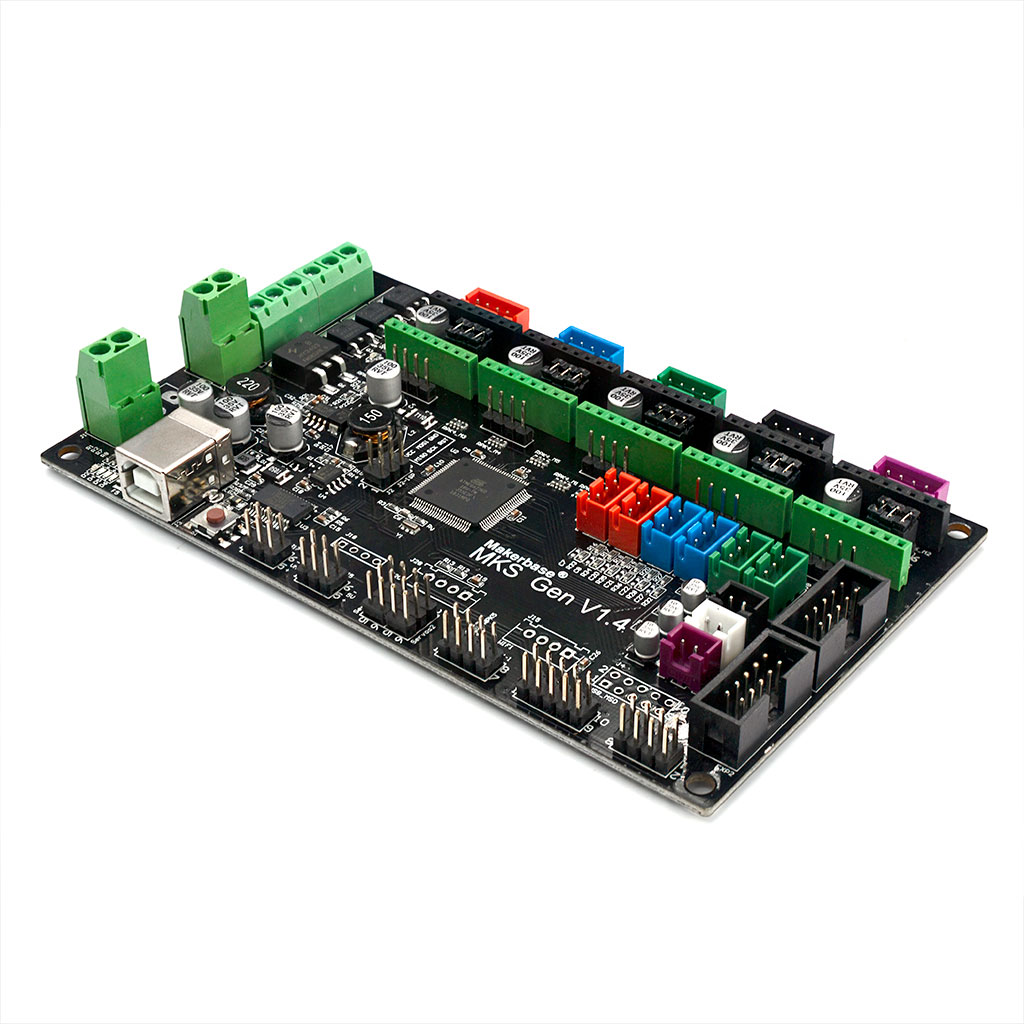

 Плата управления 3D принтера MKS GEN V1.4 представляет собой сочетание Arduino Mega 2560 и платы расширения Ramps 1.4, реализованное в виде единого устройства. Предназначена для управления FDM/FFF принтерами с одним или двумя экструдерами.

Технические характеристики платы MKS GEN V1.4

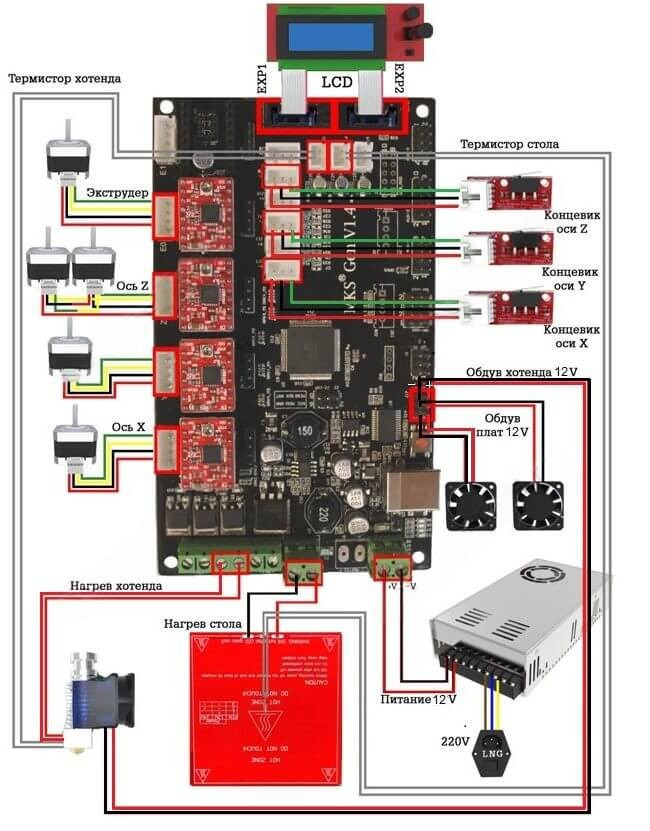

Подключение Gen V1.4 осуществляется согласно следующей схемы:

Отдельно стоит отметить, что приведена схема подключения с 12 вольтовым блоком питания и одним экструдером, в то же время плату управления можно использовать с блоком питания на 24 вольта, что ускорит нагрев печатного стола и хотенда, что в свою очередь позволит подключать хотенды "вулкан".

Распиновка разъемов в соответствии с выводами микроконтроллера ATmega2560

Принципиальная схема в формате pdf.

Страница проекта на  GitHub.
