Описание

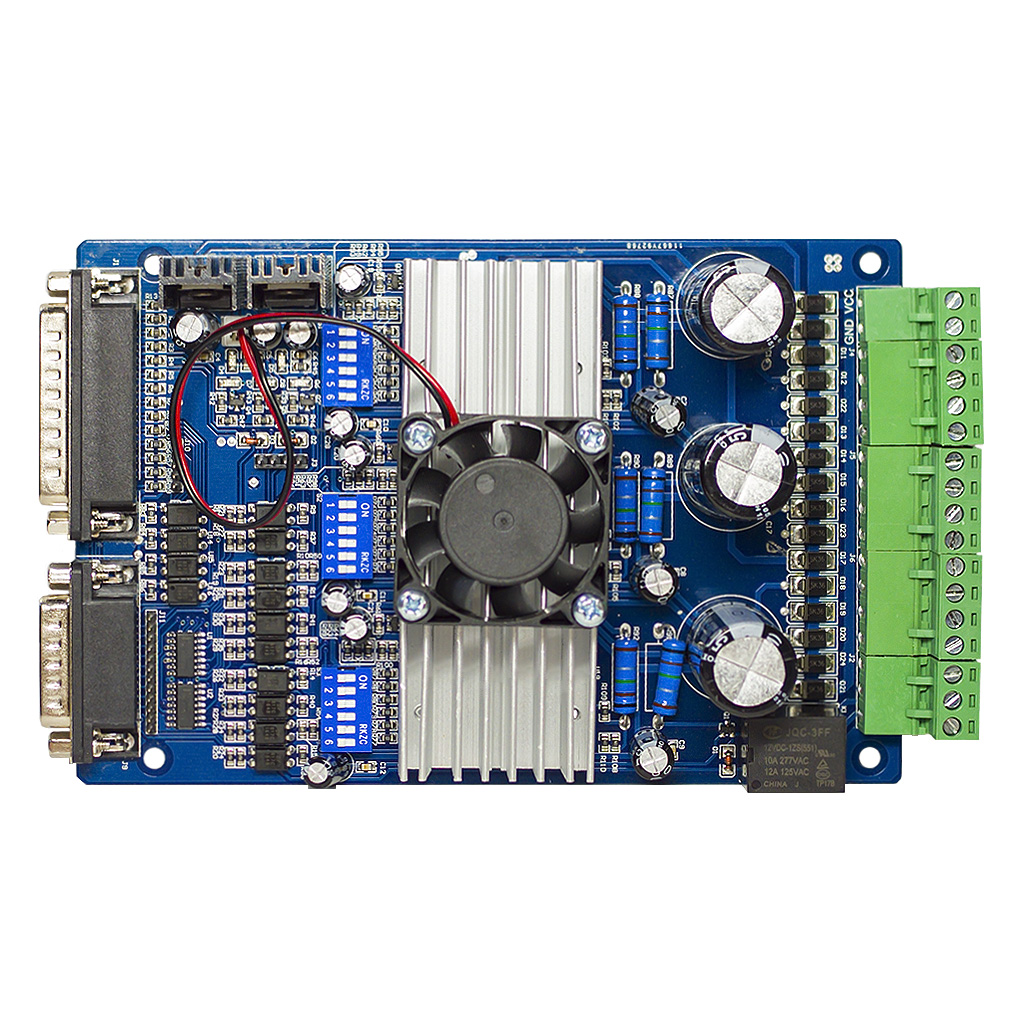

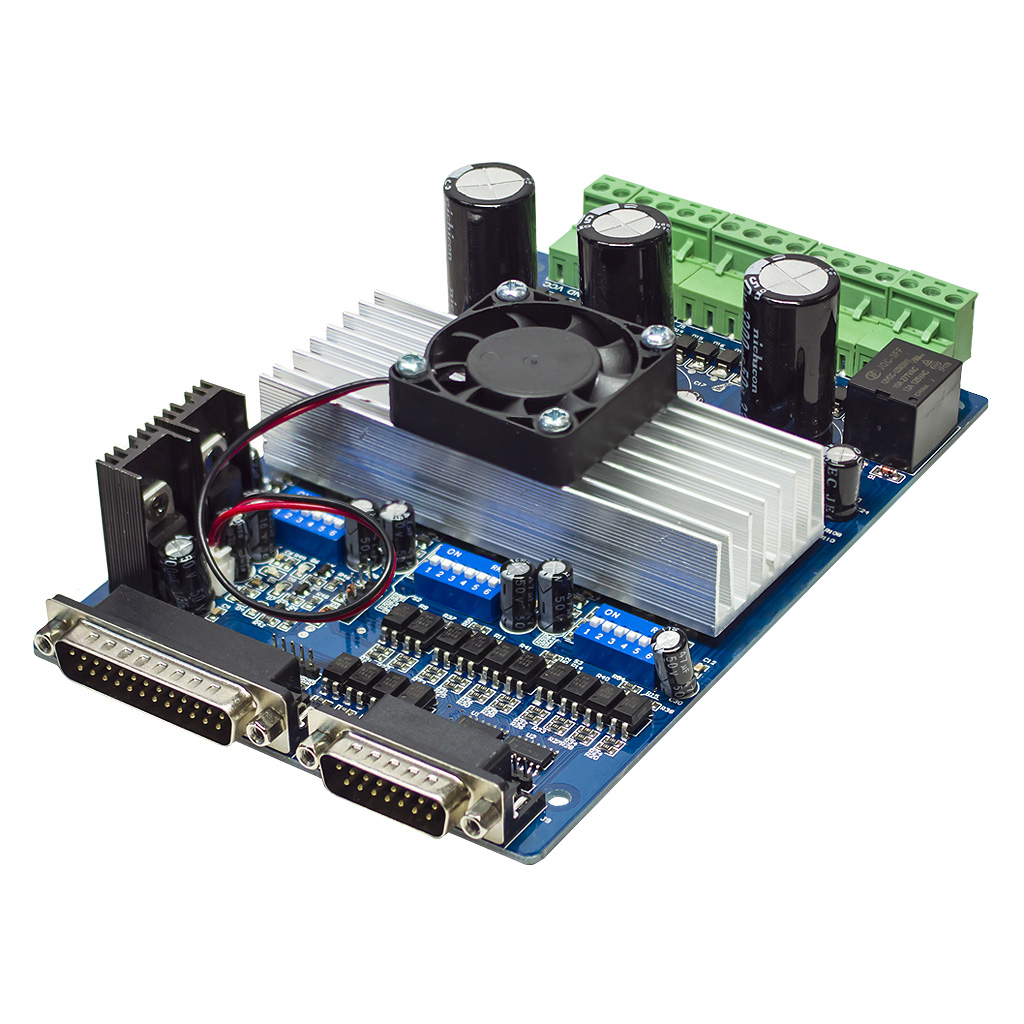

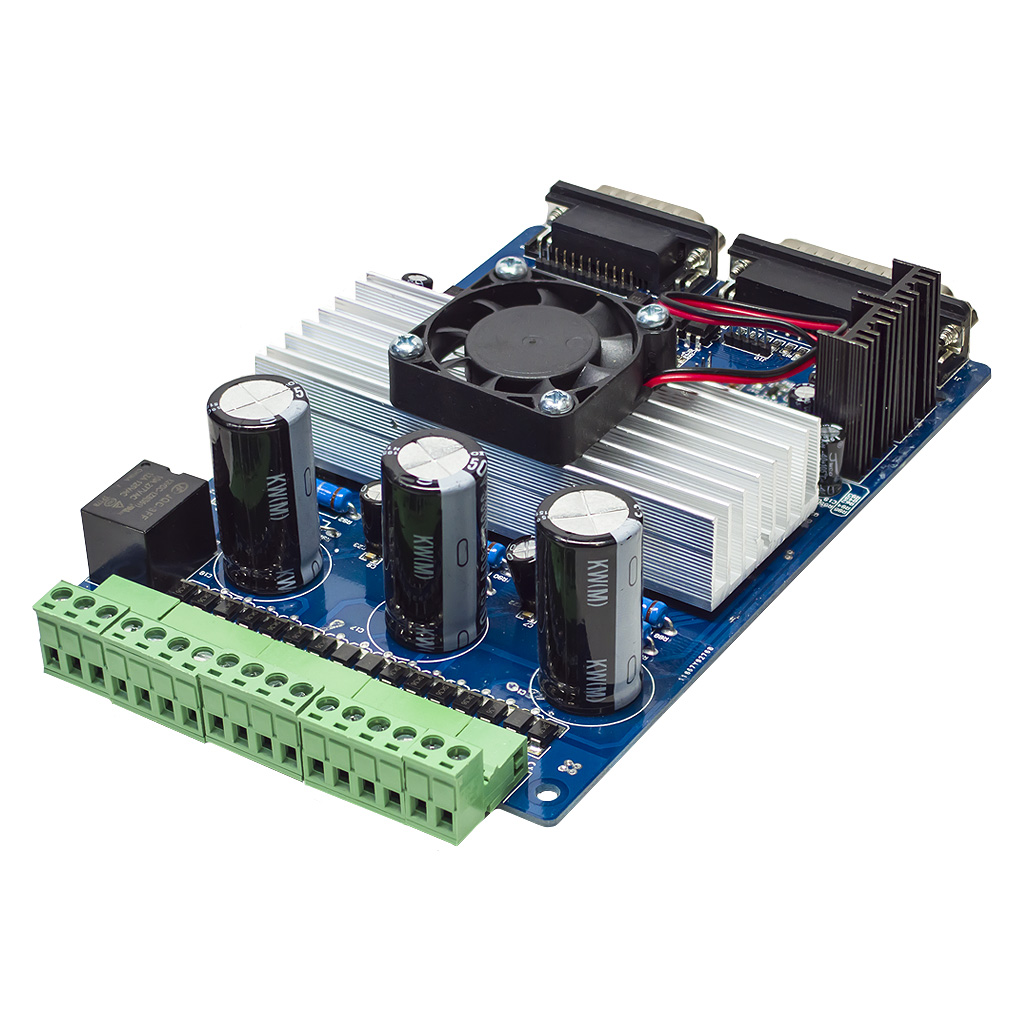

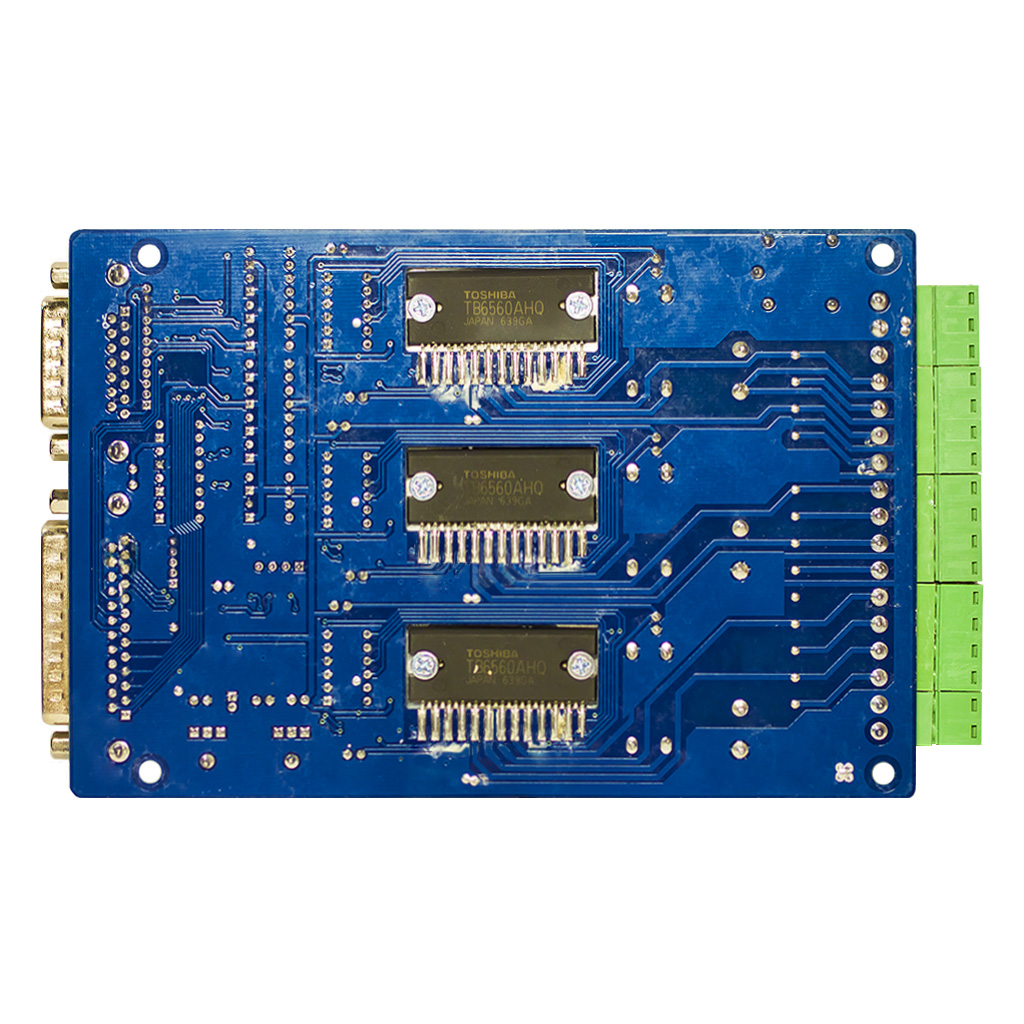

Модуль HY-TB3DV-M универсального 3-осевого драйвера управления CNC-станком на микросхемах TB6560AHQ TOSHIBA. Позволяет напрямую подключатся и взаимодествовать с приводами ШД промышленных фрезерно-гравировальных станков. Обеспечивает эффективную обработку TTL-сигналов от внешних автоматизированных ЧПУ или от блоков ручного управления (пульс-генерирующие пульты, джойстики и т.д.) Коммуникационный интерфейс: порт LPT параллельный (DB25), пользовательский разъем (DB15), 4-канальный порт ограничения хода/экстренной остановки оси. Отдельный релейный интерфейс управления шпинделем/лазером. Встроенная защита от перегрузки, перегрева и короткого замыкания. Аппаратные функции дробления шага 1-1/16, режимы быстрого и медленного затухания, регулировка тока для каждой из осей XYZ. Двухэтапная обработка сигналов с защитой от помех. Оптическая изоляция LPT-порта компьютера. Работает с программным обеспечением MACH3 (поддерживает инструкции G-code), KCAM4, EMC2 и иными аналогичными приложениями. Совместим с двух- или четырёхфазными шаговыми моторами Nema 17, Nema 23 и Nema 34 (4-, 6- или 8-выводные).

Технические характеристики

Комплектация

Документация

1. Руководство пользователя драйвером HY-TB3DV-M TB6560AHQ (англ., PDF);
