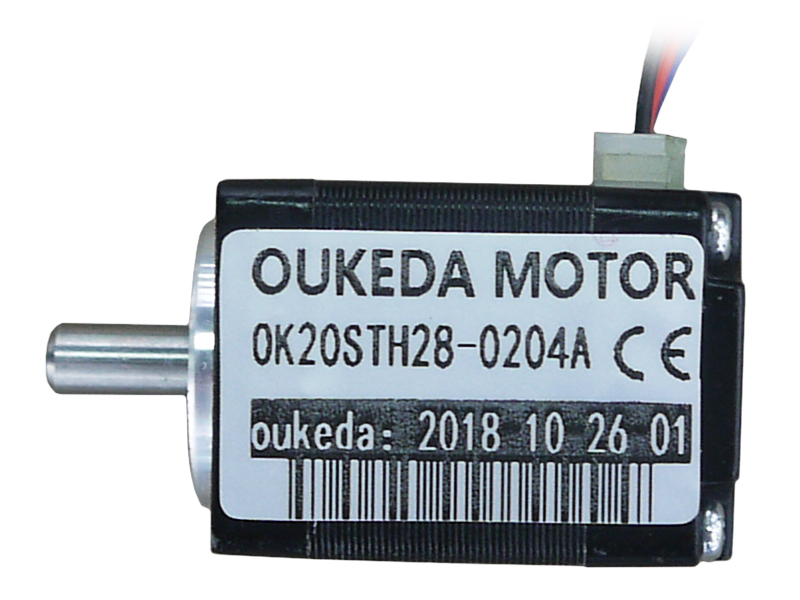

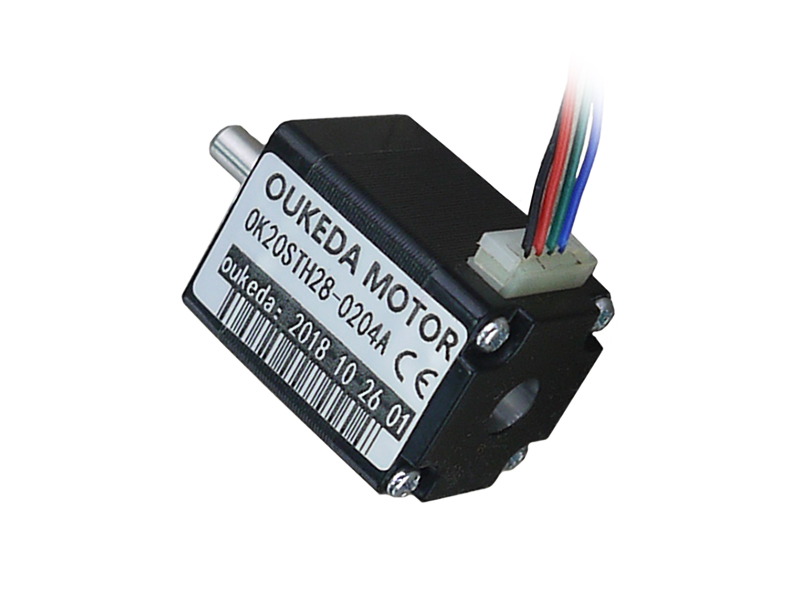

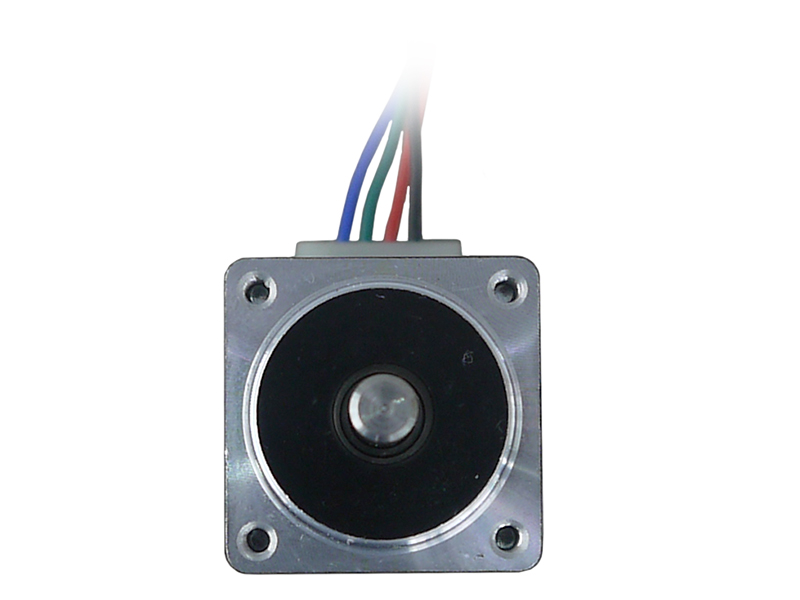

Мотор шаговый Nema 8 (OK20STH28-0204A) двухфазный, 4х проводный

Код товара: CTTL13522
Мотор шаговый Nema 8 (OK20STH28-0204A) двухфазный, 4х проводный
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

Мотор шаговый Nema 8 (OK20STH28-0204A) двухфазный, 4х проводный
Мотор шаговый Nema 8 (OK20STH28-0204A) двухфазный, 4х проводный  Мотор шаговый Nema 8 (OK20STH28-0204A) двухфазный, 4х проводный  Мотор шаговый Nema 8 (OK20STH28-0204A) двухфазный, 4х проводный
Мотор шаговый гибридный NEMA 8


  • Модель OK20STH28-0204A;
  • Угол шага 1.8°;
  • Погрешность шага: ± 5% (полный шаг, без нагрузки);
  • Tок обмоток: 0.2 А;
  • Сопротивление фазы: 24.0 Ом ± 10%;
  • Индуктивность фазы: 8.0 мГн ± 20%;
  • Удерживающий момент*: 0.16 кг*см;
  • Максимальная радиальная сила на вал: 20 Н;
  • Максимальная осевая сила на вал: 2 Н;
  • Сопротивление изоляции: 100 МОм / 1 мин., 500 В постоянного напряжения;
  • Диэлектрическая прочность: 500 В переменного напряжения / 1 мин.;
  • Выводов: 4 (двухфазный, биполярный, две обмотки);
  • Диаметр вала: 4 мм;
  • Вылет вала: 8.5 мм;
  • Размеры ДхШхВ: 20 х 20 х 28 мм;
  • Вес: 50 гр;
  • Рабочая температура: -20°C...+50°C;
  • Максимальный нагрев мотора: 80°C (номинальный ток, подключены 2 фазы);
    •

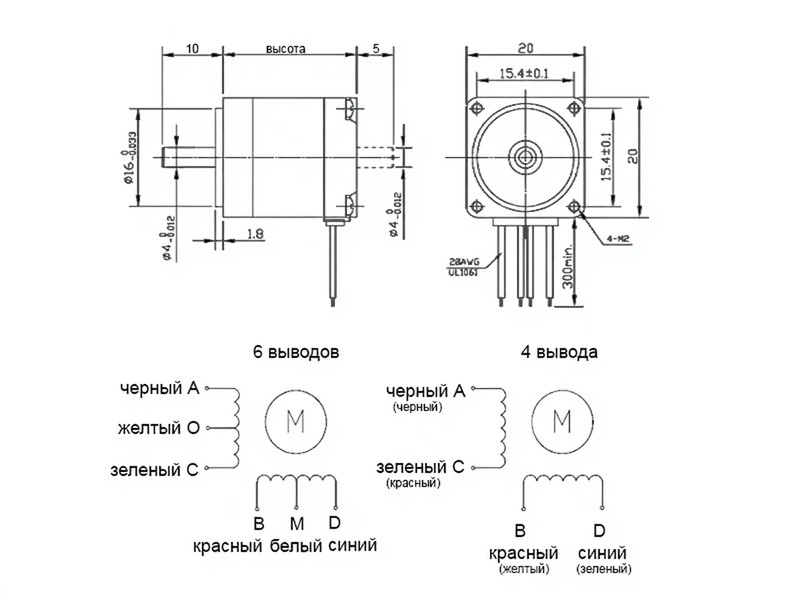

      Габаритные размеры шагового двигателя Nema 8

    * Удерживающим моментом называют момент, который необходимо приложить к валу двигателя для его "проворачивания" в режиме удержания, при подключенном номинальном токе фазы. Простыми словами, если мотор имеет значение удерживающего момента 10 кг/см, и к валу двигателя прикреплён рычаг 1 см (1 кг с рычагом 10 см или 0.1 кг с рычагом 100 см), то, при увеличении нагрузки на рычаг, вал двигателя провернётся. В случае превышения номинального тока двигатель начнёт греться. При снижении тока от номинала, снизится и сила сопротивления проворачиванию вала, и мотор начнёт пропускать шаги.


    ------------------
