Мотор шаговый Nema 23 (OK57STH51-3006B) четырехфазный, униполярный, 6ти проводной

Код товара: CTTL13539

Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

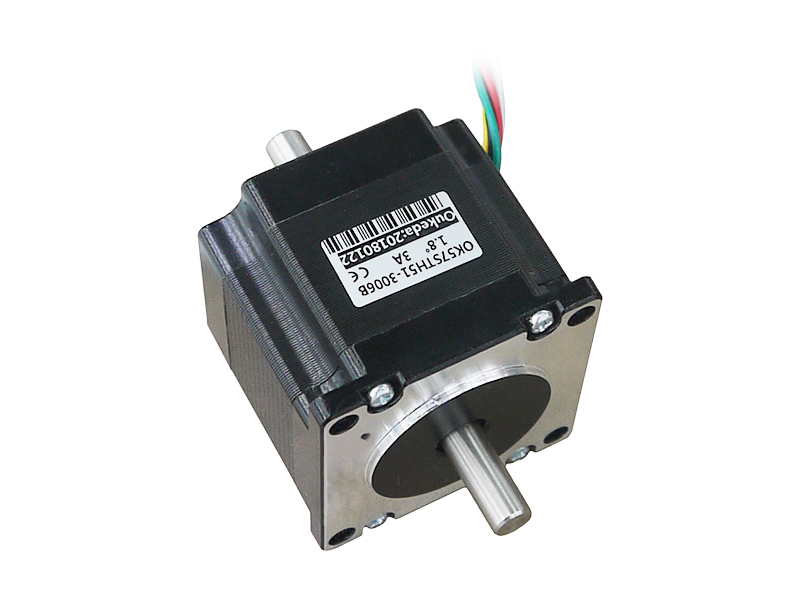

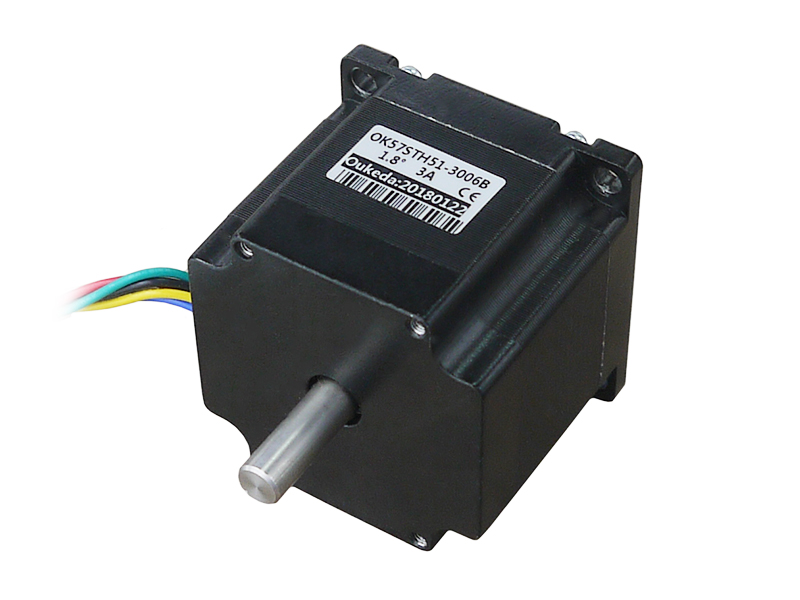

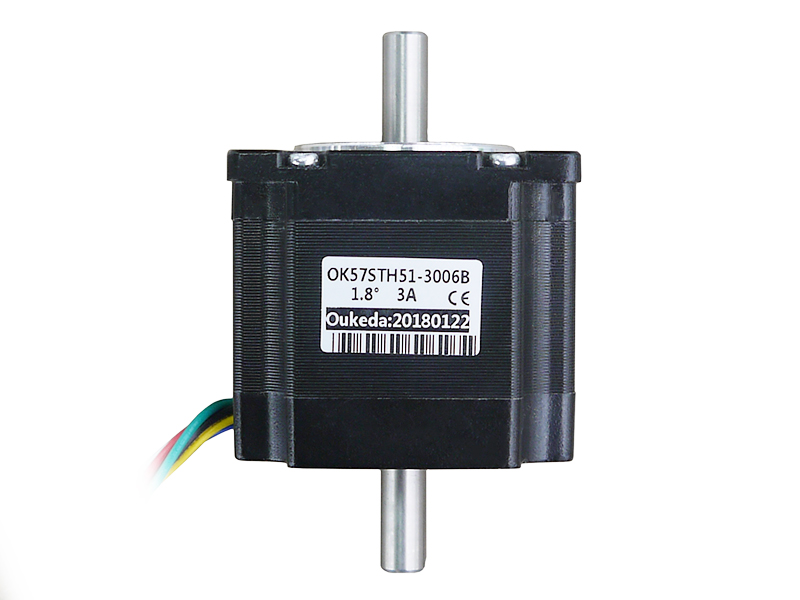

Мотор шаговый гибридный NEMA 23

Модель OK57STH51-3006B;

Угол шага 1.8°;

Погрешность шага: ± 5% (полный шаг, без нагрузки);

Tок обмоток: 3.0 А;

Сопротивление фазы: 0.74 Ом ± 10%;

Индуктивность фазы: 0.9 мГн ± 20%;

Удерживающий момент^*: 7.3 кг*см;

Максимальная радиальная сила на вал: 75 Н;

Максимальная осевая сила на вал: 15 Н;

Сопротивление изоляции: 100 МОм / 1 мин., 500 В постоянного напряжения;

Диэлектрическая прочность: 500 В переменного напряжения / 1 мин.;

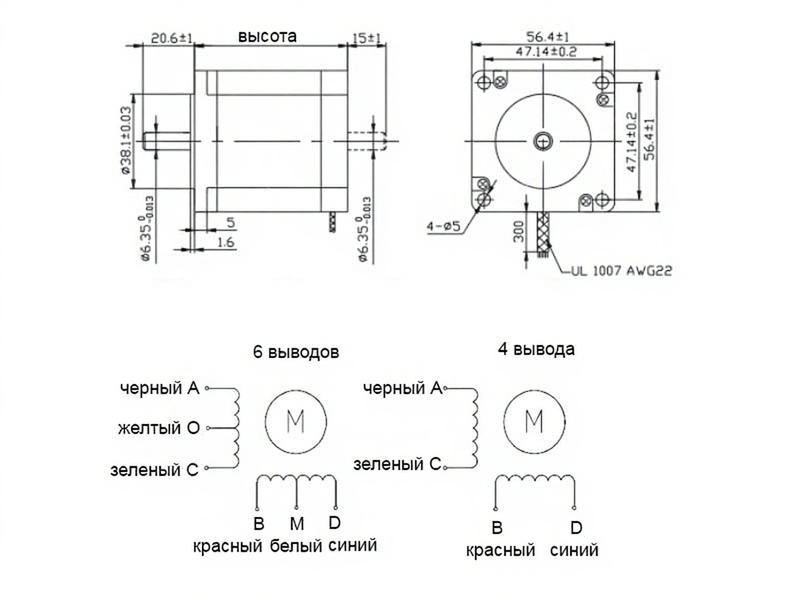

Выводов: 6 (двухфазный, униполярный, две обмотки с центральным отводом);

Диаметр вала: 6.35 мм;

Вылет вала: 20 мм / 22 мм;

Размеры ДхШхВ: 56.5 х 56.5 х 51 мм;

Вес: 600 гр;

Рабочая температура: -20°C...+50°C;

Максимальный нагрев мотора: 80°C (номинальный ток, подключены 2 фазы);

^* Удерживающим моментом называют момент, который необходимо приложить к валу двигателя для его "проворачивания" в режиме удержания при подключенном номинальном токе фазы. Простыми словами, если мотор имеет значение удерживающего момента 10 кг/см, и к валу двигателя прикреплён рычаг 1 см (1 кг с рычагом 10 см или 0.1 кг с рычагом 100 см), то, при увеличении нагрузки на рычаг, вал двигателя провернётся. В случае превышения номинального тока двигатель начнёт греться. При снижении тока от номинала, снизится и сила сопротивления проворачиванию вала, и мотор начнёт пропускать шаги.

------------------
