Мотор шаговый NEMA23 модель OK57STH56-3006MA, четырехфазный, униполярный, 6х проводной

Код товара: CTTL13977

Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

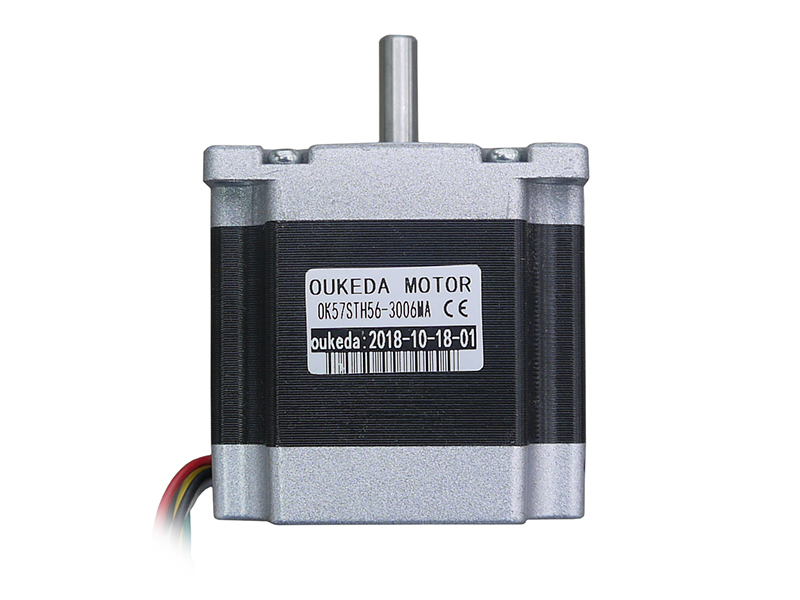

Мотор шаговый гибридный OK57STH56-3006MA NEMA 23

Модель OK57STH56-3006MA;

Угол шага 0.9°;

Погрешность шага: ± 5% (полный шаг, без нагрузки);

Tок обмоток: 3.0 А;

Сопротивление фазы: 0.75 Ом ± 10%;

Индуктивность фазы: 1.1 мГн ± 20%;

Удерживающий момент^*: 9.0 кг?см;

Максимальная радиальная сила на вал: 75 Н;

Максимальная осевая сила на вал: 15 Н;

Сопротивление изоляции: 100 МОм / 1 мин., 500 В постоянного напряжения;

Диэлектрическая прочность: 500 В переменного напряжения / 1 мин.;

Выводов: 6 (двухфазный, униполярный, две обмотки с центральным отводом);

Диаметр вала: 6.3 мм;

Вылет вала: 20 мм;

Размеры ДхШхВ: 56 x 56 x 55 мм;

Вес: 700 г.;

Рабочая температура: -20°C...+50°C;

Максимальный нагрев мотора: 80°C (номинальный ток, подключены 4 фазы);

^* Удерживающим моментом называют момент, который необходимо приложить к валу двигателя для его "проворачивания" в режиме удержания при подключенном номинальном токе фазы. Простыми словами, если мотор имеет значение удерживающего момента 10 кг?см, и к валу двигателя прикреплён рычаг 1 см (1 кг с рычагом 10 см или 0.1 кг с рычагом 100 см), то, при увеличении нагрузки на рычаг, вал двигателя провернётся. В случае превышения номинального тока двигатель начнёт греться. При снижении тока от номинала, снизится и сила сопротивления проворачиванию вала, и мотор начнёт пропускать шаги.

------------------
