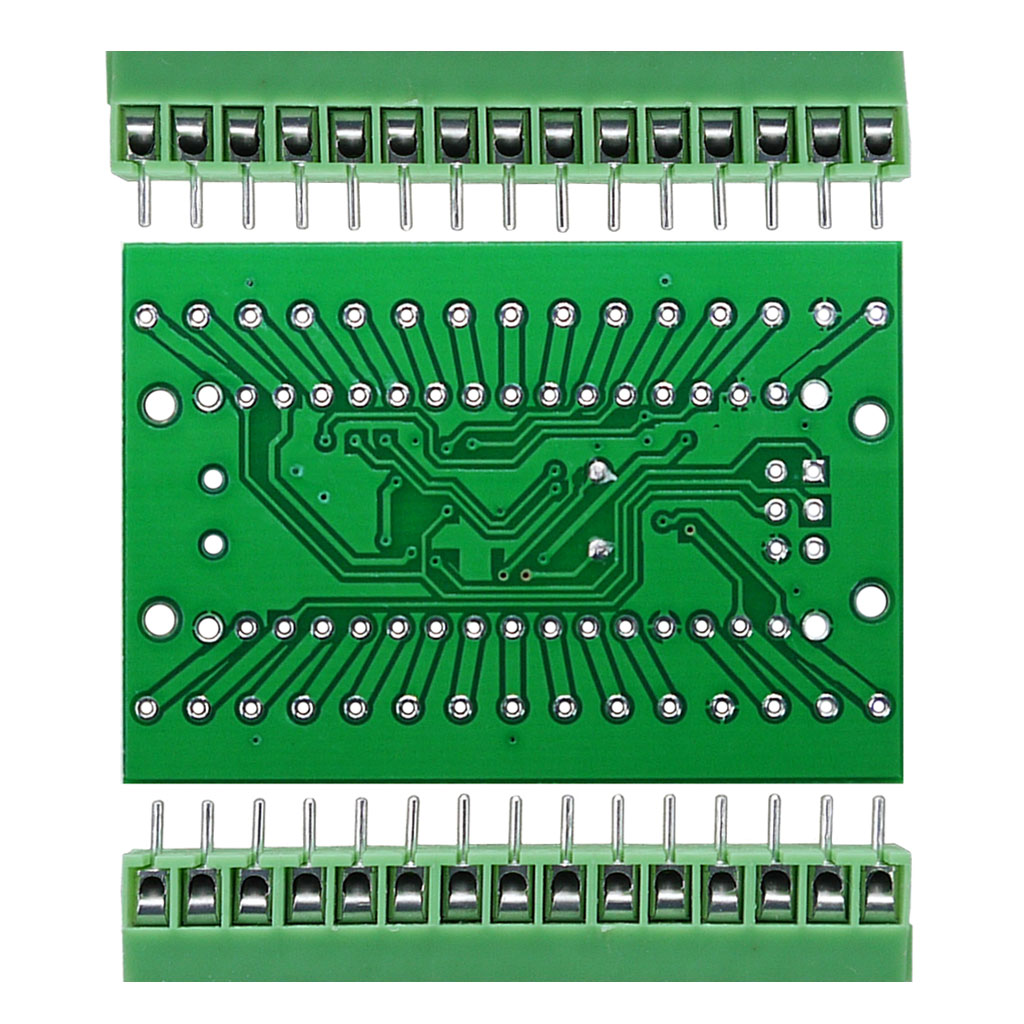

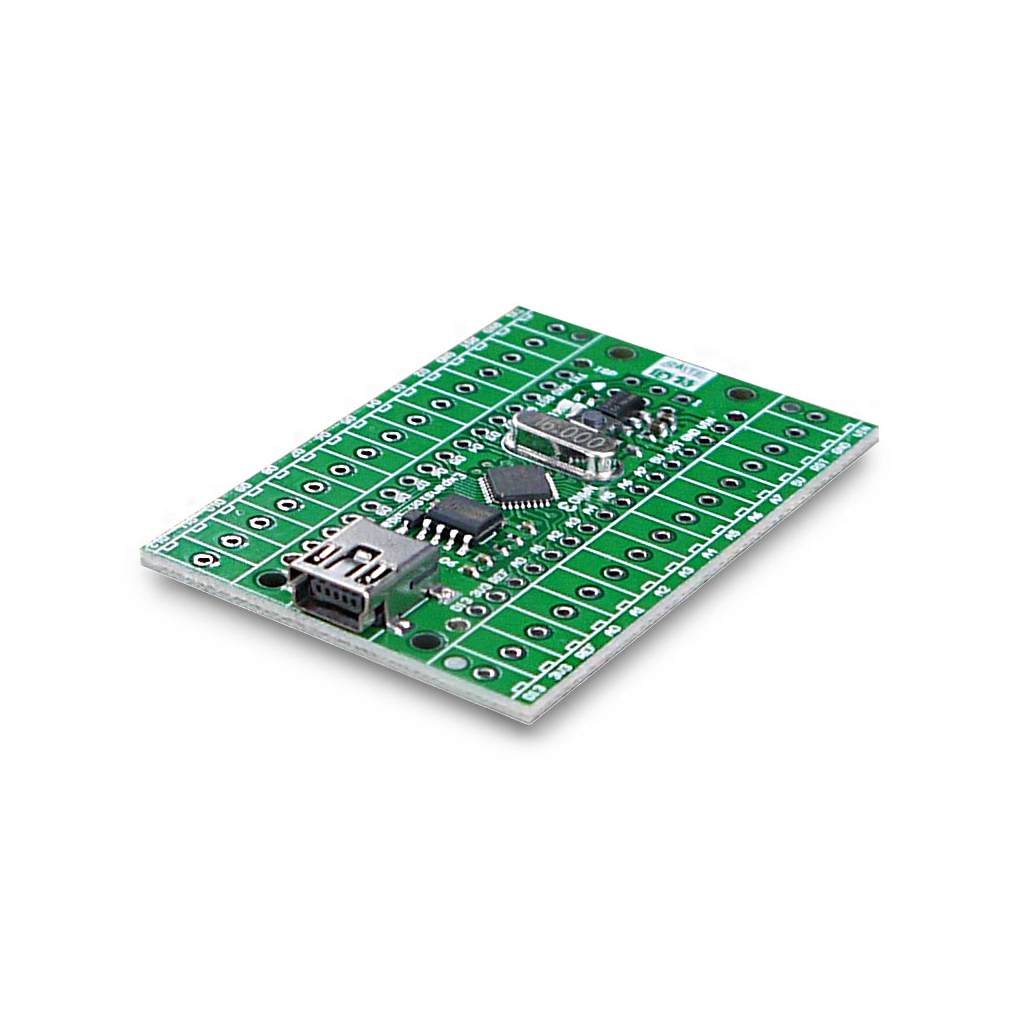

Модуль ARDUINO Nano V3.0 CH340 на микроконтроллере ATmega328 ВЕРСИЯ С ТЕРМИНАЛАМИ

Код товара: CTTL14744

Arduino Nano ATmega168 — открытая и компактная платформа в семействе многообразия микроконтроллеров Arduino, построенная на чипе ATmega168. Плата имеет небольшие размеры и может использоваться в лабораторных работах, индивидуальных разработках или серийном производстве.
В схеме используется чип CH340 для последовательного USB-преобразования. Для обращения к контроллеру Ардуино и его прошивки, применяется mini-USB кабель или внешний программатор. Связь с различными периферийными устройствами, расширениями, датчиками или сенсорами и т.д. обеспечивают интегрированные программные интерфейсы UART, I2C и SPI.

Описание элементов  Arduino Nano ATmega168
USB Jack: разъем USB Mini-B для подключения устройств USB
Analog Reference Pin: для определения опорного напряжения АЦП
Ground : земля, общий
Digital Pins (2-13) : цифровые выводы
TXD : пин передачи данных по UART
RXD : пин приема данных по UART
Reset Button : кнопка перезагрузки микроконтроллера
ISCP (In-Circuit Serial Programmer): контакты для перепрограммирования платы
Microcontroller ATmega328P : микроконтроллер — главный элемент на плате
Analog Input Pins (A0-A8) : аналоговые входы
Vin : вход используется для подачи питания от внешнего источника
Ground Pins: земля
5 Volt Power Pin:  питание 5 В
3 Volt Power Pin : питание 3.3 В
RST : вход для перезагрузки
SMD Crystal : кварцевый резонатор
TX LED (White) : светодиод — индикатор отправления данных по UART
RX LED (Red) : светодиод — индикатор приёма данных по UART
Power LED (Blue) : светодиод — индикатор питания
Pin 13 LED (Wellow) : подключенный светодиод к 13-му пину

Принципиальная схема Arduino Nano V3.0
