  Основополагающей идеей развития микроконтроллеров на сегодняшний день остаётся минимизация размеров кристаллов микросхем с одновременным увеличением содержащихся в единой структуре интегрированных компонентов. Добившись значительного успеха с чипами ESP8266, компания Espressif Systems не остановилась на достигнутом. Продолжив движение в ногу со временем и сотворив маленькое чудо, она выпустила на рынок совершенно новое, мощное и гибкое решение, связывающее в себе не только популярные стандарты беспроводной передачи информации WiFi и Bluetooth, встречающиеся повсеместно практически в любых современных электронных устройствах, но и по-настоящему обширные инновационные возможности, расширяющие спектр использования микроконтроллера ESP32 в разнообразных проектах с низким энергопотреблением, разрабатываемых как многочисленными любителями-энтузиастами, так и профессиональными специалистами.

  Контроллеры с ядром ESP32 могут быть задействованы в различных и по-своему уникальных приложениях: связующие устройства для концептуальных вычислительных сетей Интернет вещей (IoT), включающие инструменты по сбору и хранению данных или объединению всевозможных датчиков, устройства аудио или видео стриминга, дополнительные надстройки к полноценным электронным продуктам, элементы механизмов распознавания речи или изображений. А также находят применение в домашней автоматике, управляющей освещением, силовыми розетками или дверными замками. ESP32 может участвовать при разработке схем координирования и взаимодействия индустриального оборудования или систем мониторинга за электронными метками (маяками), образовательной, промышленной и сервисной робототехнике, в детских игрушках, в любых компактных портативных умных устройствах.

  Автономное питание, заряд батареи, индикация

  Платформа WeMos Dongsen Tech Pocket 32 включает в себе совокупность аппаратных средств, сочетающих первоочередной набор оборудования, необходимого для создания практически готового полноценного и независимого IoT-устройства, работающего от стационарного или от автономного источника питания в виде перезаряжаемого литиевого аккумулятора цилиндрической формы и типового размера 18650.

  Среди неисчерпаемого многообразия элементов автономного питания, подходящих для микроконтроллерных платформ в роли внешнего источника с постоянным напряжением, наиболее распространены перезаряжаемые литий-полимерные батареи (Li-Pol), размеры которых по всем трём сторонам измерения напрямую зависят от максимально допустимого объёма накапливаемой внутри аккумулятора энергии. Даже при одинаковой ёмкости, длины сторон могут значительно отличаться у разных производителей. Учитывая, что WeMos относится к малогабаритным платформам, крупные батареи не всегда удобны при сочетании с конструкцией WeMos-проекта, под них приходится приспосабливать отдельный механизм крепления или изготавливать дополнительный корпус. Модуль изначально нацелен на использование универсальных аккумуляторных батарей цилиндрической формы с неизменными физическими параметрами и различной энергоёмкостью. Сейчас такие аккумуляторы плавным темпом набирают популярность в современных бытовых приборах (встречаются в шуруповёртах, электронных парогенераторных сигаретах, фонариках, радиоприёмниках и так далее). На тыльной стороне платы присутствует отсек под единственный элемент типоразмера 18650, надёжно удерживающий батарею от непредвиденного выпадения.

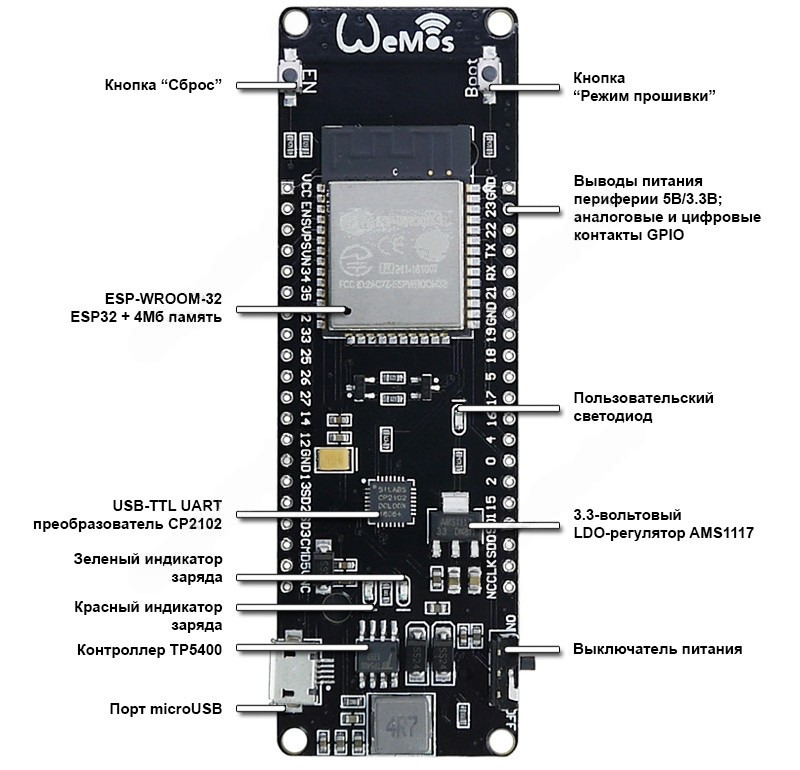

  Кроме чипа ESP-WROOM-32 и всей минимальной элементной обвязки, схема платы предусмотрительно располагает контроллером TP5400. Он занимается отслеживанием и корректировкой уровня напряжения элемента питания. Внедрение механизма резервного (аварийного) питания от внешнего источника обозначено главной причиной - постоянная и стабильная дееспособность устройства на чипе ESP32 в условии возможного кратковременного или продолжительного перебоя в работе основного источника постоянного напряжения, приводящего к неблагоприятным, а порой и нежелательным последствиям.

  В режимах автономного или аварийного питания, чип TP5400 отслеживает текущее напряжение батареи. Заряженная литиевая аккумуляторная батарея выдаёт на своих контактах 3.8 вольта. В активных режимах платформы Wemos Dongsen Tech Pocket 32 ESP-WROOM-32, напряжение элемента питания плавно снижается, причём чем больше нагрузка на плату, тем быстрее происходит разряд. Если его значение достигает отметки 2.9 вольта, передача энергии в схему платы прекращается до тех пор, пока не будет произведена повторная подзарядка. Микросхема TP5400 генерирует невысокий ток заряда 500 мА с напряжением 4.2 вольта, достаточных для заряда одного литиевого аккумулятора номинальной ёмкостью 2200-3000 мА. Подзаряд батареи может выполняться не только в выключенном состоянии, но и непосредственно в режиме работы микроконтроллера.

  Будьте предельно внимательны и осторожны при соблюдении полярности во время установки аккумуляторной батареи 18650 в отсек держателя. Защиты от переполюсовки в схеме модуля нет, контроллер заряда TP5400 моментально выходит из строя.

  В модуль Wemos Pocket32 ESP32 18650 встроены светодиодные индикаторы заряда, отображающие текущее состояние аккумулятора. Красный сообщает о том, что аккумулятор находится в режиме подзаряда. Расположенный рядом зелёный сигнализирует о полном заряде батареи.

 Технические характеристики:
• Модель: Dongsen Tech Pocket 32;
• Питание: DC 5 В / 3,7 В от внешней батареи;
• Рабочее напряжение: DC 3,3 В;
• Потребляемый ток: До 500 мА;
• Контроллер: ESP-WROOM-32, 2-ядерный процессор ESP32-D0WDQ6 на основе 32-битных Xtensa LX6 с низким энергопотреблением;
• Тактовая частота: до 240 МГц;
• Внутренняя память:
¤ 448 Кбайт ПЗУ для загрузки и базовых функций;
¤ 520 Кбайт статической ОЗУ для данных и инструкций;
¤ 8 Кбайт быстрой статической ОЗУ для домена питания реального времени (RTC), доступной через главный процессор во время загрузки из режима глубокого сна;
¤ 8 Кбайт медленной статической ОЗУ для домена питания реального времени (RTC), доступной через сопроцессор в режиме глубокого сна;
¤ 1 Кбит eFuse, 256 бит заняты системой (MAC-адрес и настройки чипа), 768 бит для пользовательских приложений, включая флеш-шифрование и идентификатор микросхемы (chip-ID);
• Встроенная память:
¤ 32 МБит / 4 МБайт ПЗУ, 40МГц;
• Диапазон радиочастот: 2.4ГГц-2.5ГГЦ (2412М-2484М);
• WiFi:
¤ Клиент, Точка доступа, Клиент+Точка доступа (station, softAP, station+softAP);
¤ Протоколы WiFi: 802.11 b/g/n, до 150 Мбит/сек;
¤ Выходная мощность в режиме 802.11b: +20.5 dBm;
¤ Поддержка WiFi MAC;
¤ Технология STBC 2х1;
¤ Антенна: PCB, разведена на плате в виде дорожки;
• Bluetooth:
¤ Версия 4.2 BR/EDR и BLE спецификации;
¤ Мощность передающего сигнала: +12dBm;
¤ NZIF-приёмник с чувствительностью -97dBm;
¤ Адаптивная форма скачкообразной перестройки частоты (AFH);
¤ Class-1, class-2 и class-3 передатчик без внешнего усилителя мощности;
¤ Поддержка мульти-соединений в режимах классического BT и BLE;
¤ Поддержка многоранговых соединений Piconect и Scatternet;
¤ Поддержка голосовых кодеков CVSD и SBC;
• Шифрование: WAPI, WEP, TKIP, AES, SHA-2, RSA, ECC;

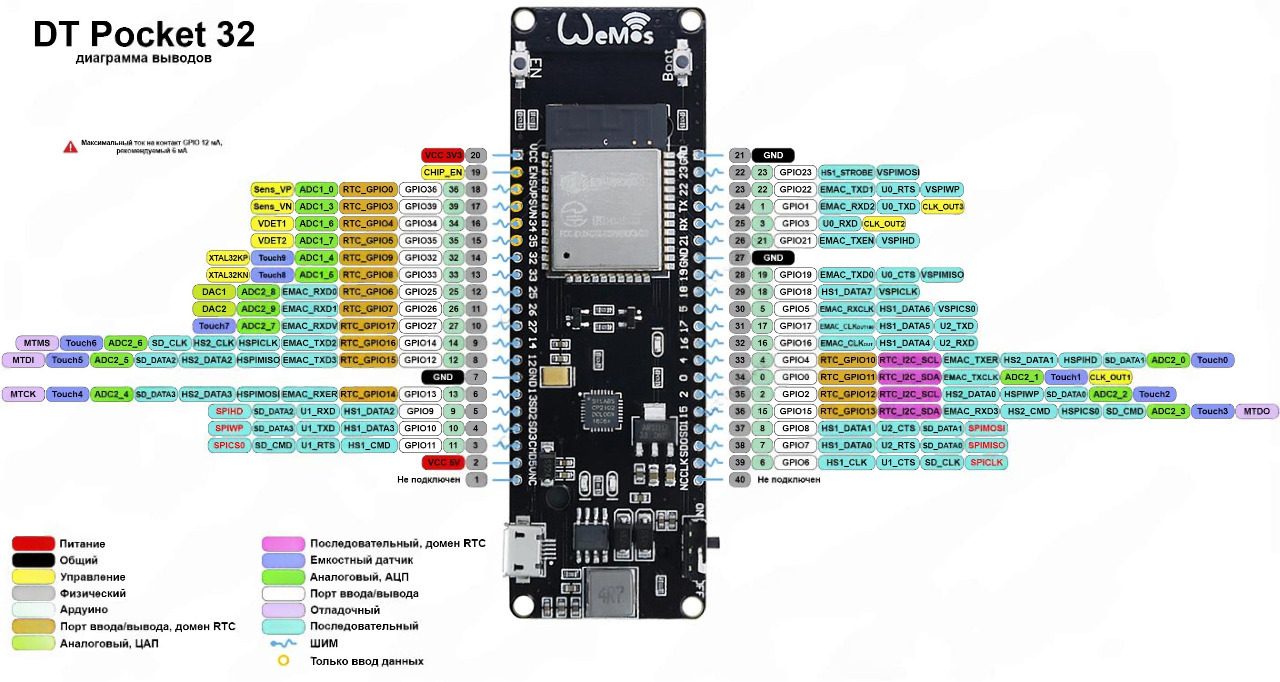

• Выводы общего назначения (вход/выход, GPIO): 32;
• Аналоговые входы (АЦП): 12, 12-бит;
• Аналоговые выходы (ЦАП): 2, 8-бит;
• Максимальный ток на контакт общего назначения: 12 мА, рекомендуемый 6 мА;
• Интерфейсы: GPIO, UART, I2C, I2S, SPI, PWM, Touch, Ethernet MAC, SDcard, SDIO, IrDA;
• Скорость передачи данных UART: до 5 МБит/сек;
• Встроенный переключатель приёма/передачи, согласующий высокочастотный трансформатор, усилитель мощности;
• Встроенные блоки: согласования сети, фазовой автоподстройки частоты, управления питанием, блоки регулирования;

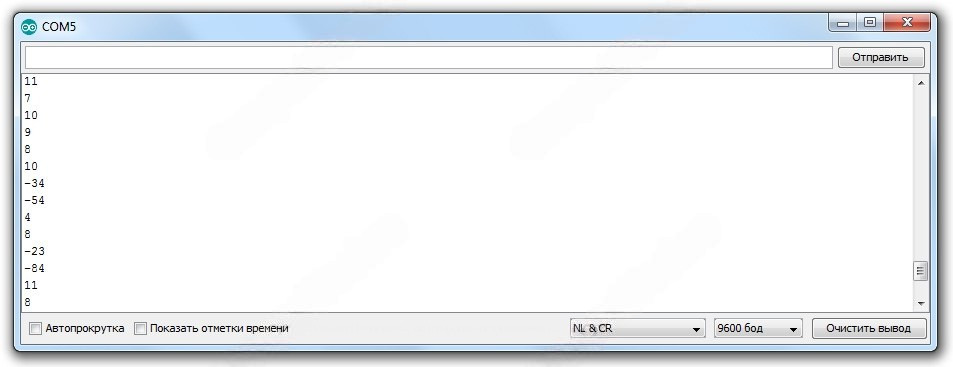

• Встроенные: датчик Холла, ёмкостный датчик касаний;

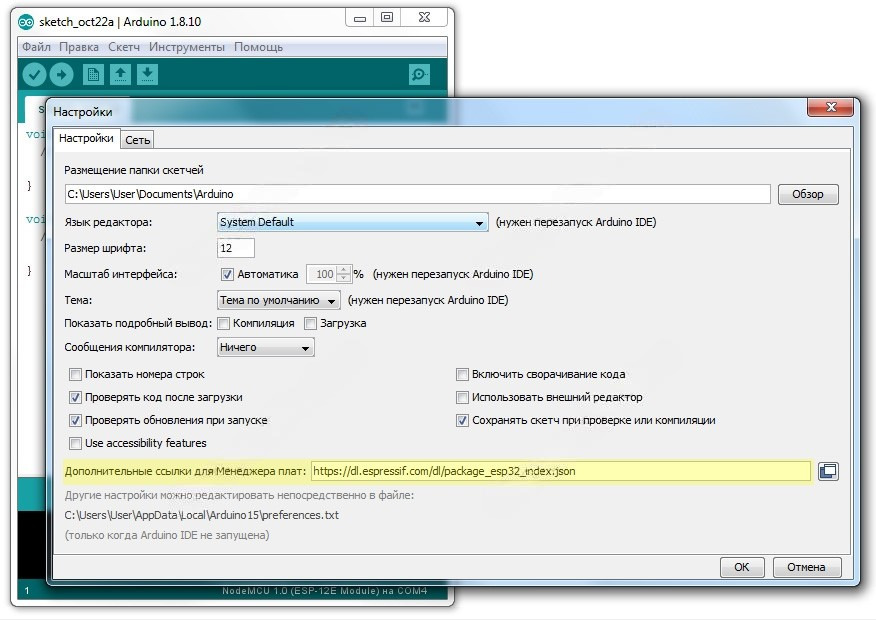

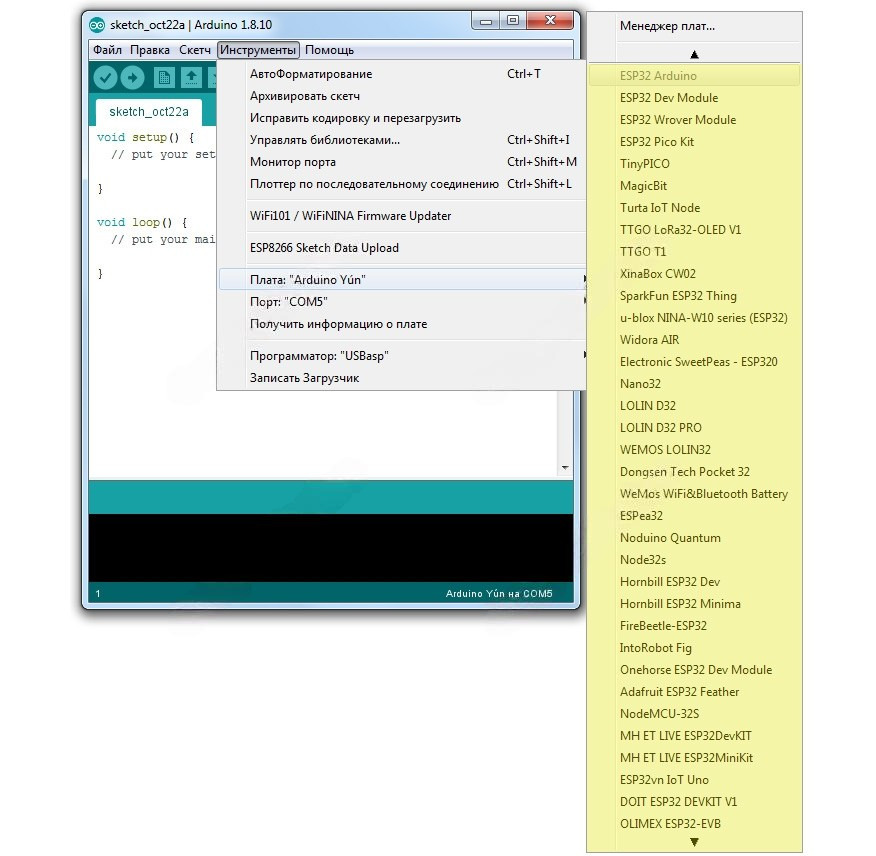

• Поддержка Arduino, NodeMCU, MicroPhyton, ESP-IDF;

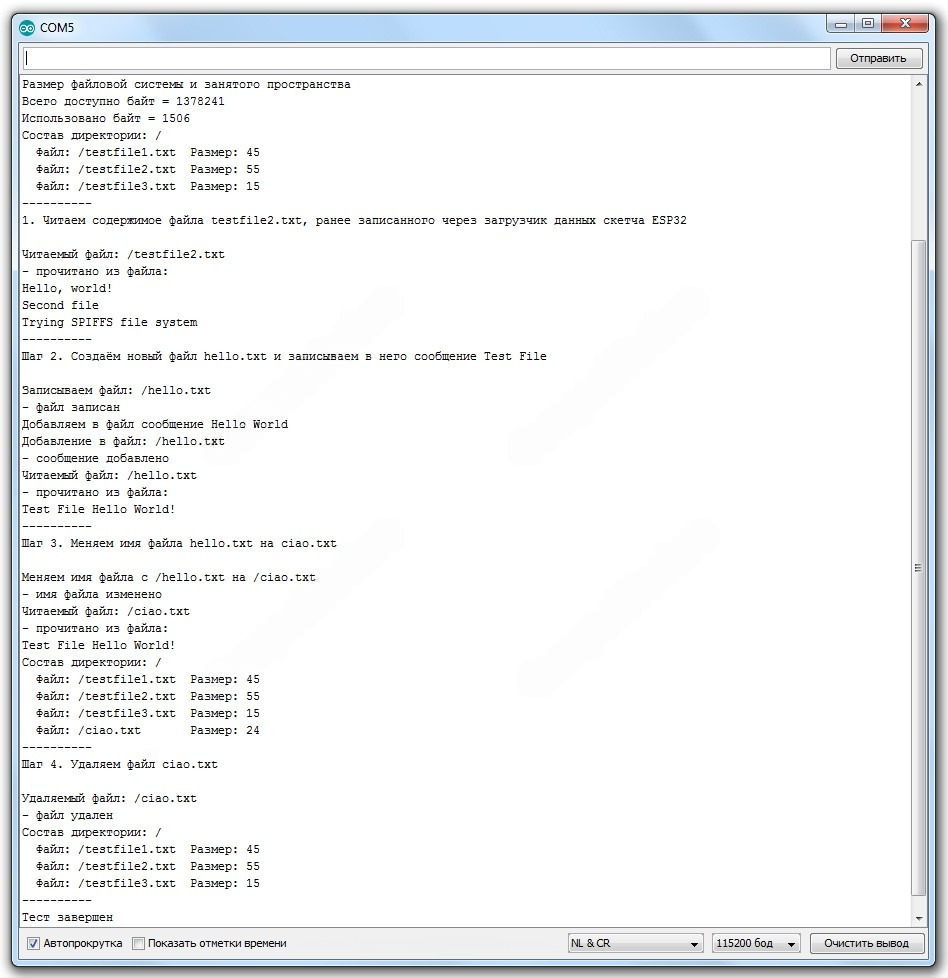

• Поддержка файловых систем SPIFFS, FATFS;
• Поддержка Программных наборов разработки (SDK), обновление прошивки по UART/OTA;
• Программируемый светодиод вывода GPIO16;
• Автономное питание:
¤ Контроллер заряда/разряда: TP5400;
¤ Ток заряда: 500 мА;
¤ Индикаторы режима заряда;
¤ Совместимая батарея: литиевая, 18650 (не входит в комплектацию);
¤ Батарейный отсек-держатель;
• Выключатель управления питанием;
• Шаг между контактами: 2,54 мм;
• Размеры: ~92 х 29 х 20 мм;
• Масса: ~15 грамм.

------------------
