Raspberry Pi 7 Touchscreen Display

Код товара: CTTL14674

Обратите внимание! Плата Raspberry Pi 3B не входит в комплектацию.

Микрокомпьютеры RaspberryPi (кроме Zero) снабжены разъемом MIPI-DSI для подключения дисплея, но дисплеев для подключения через этот разъем сторонние производители не производят. На данный момент подключение через этот разъем поддерживает только 7" сенсорный дисплей для Raspberry Pi разработанный RASPBERRY PI FOUNDATION.

Характеристики дисплея:

Комплектация:

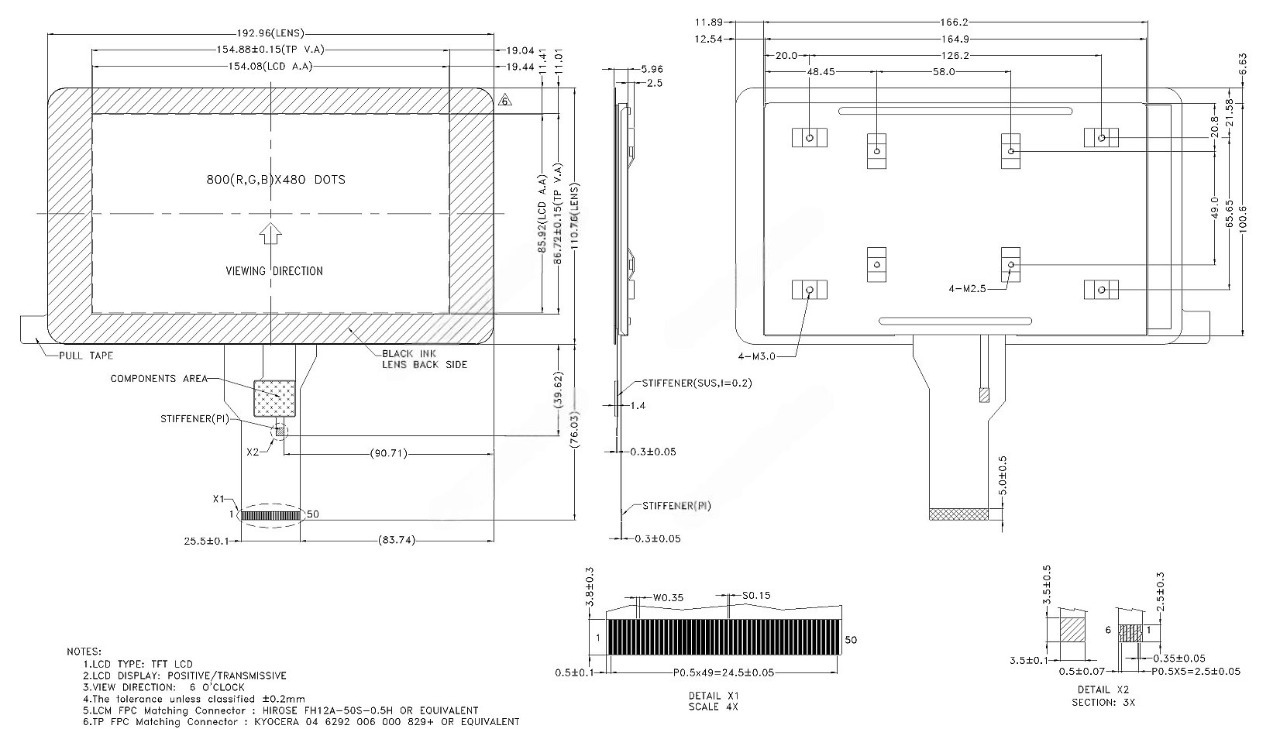

Размеры дисплея:

Подключение дисплея

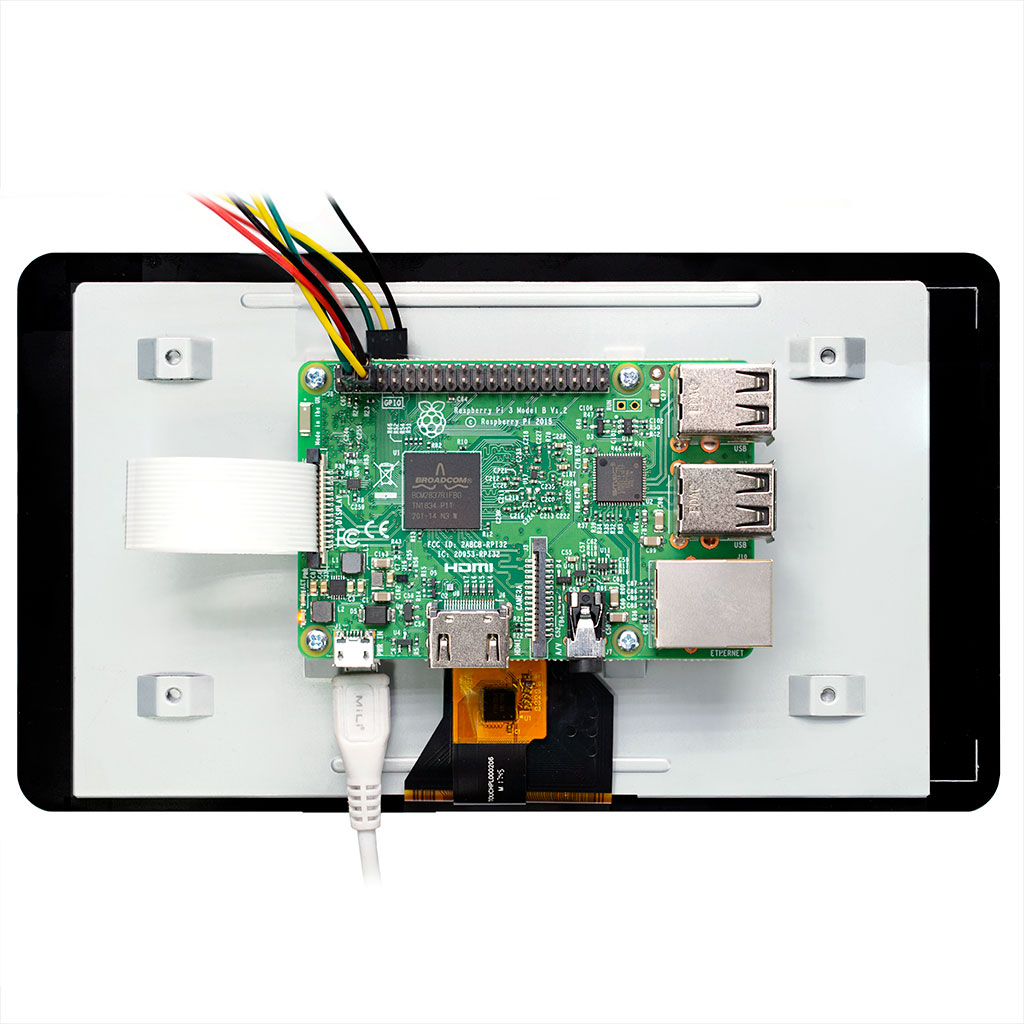

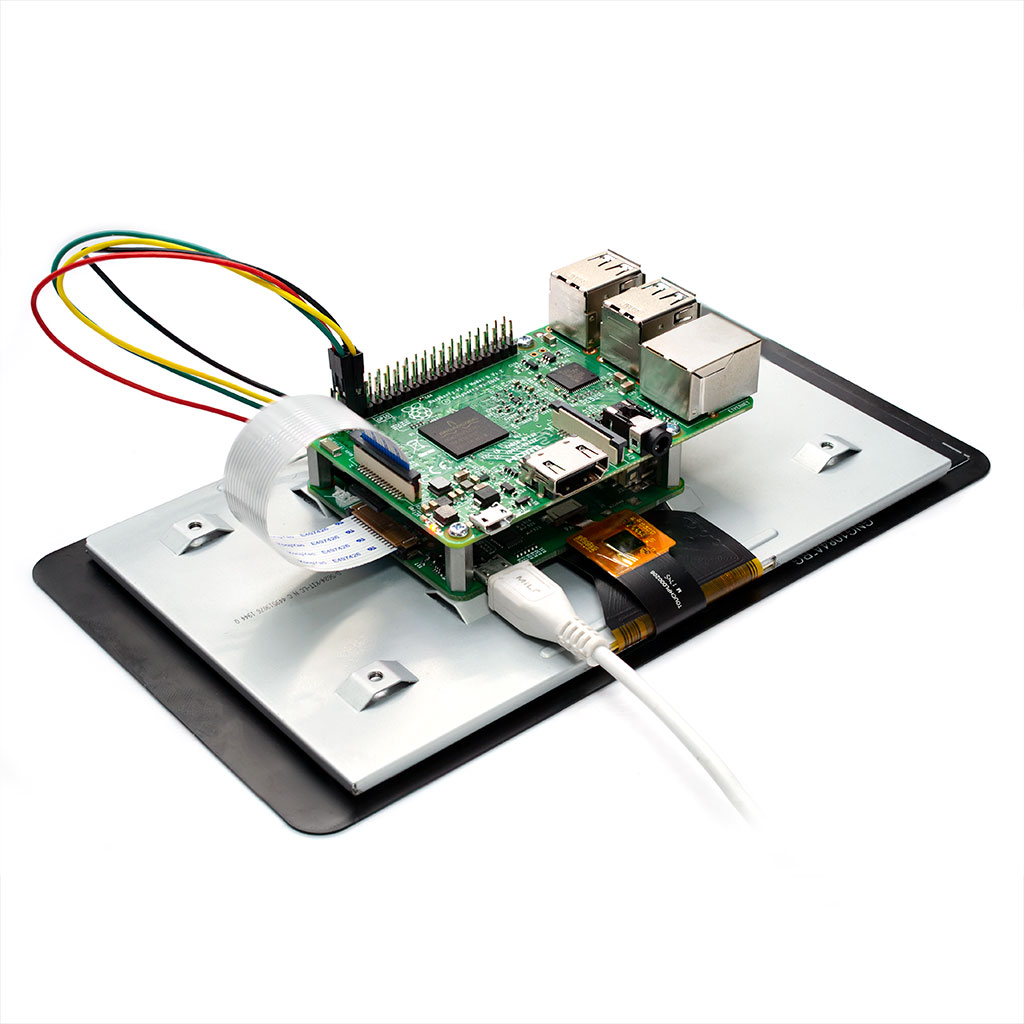

Шлейф дисплея имеет два разъема: для передачи изображения и для работы тачскрина, которые подключаются в отдельные разъемы, расположенные на противоположных сторонах платы-адаптера. Первым необходимо подключить разъем дисплея, затем, положив плату адаптера на крепежные отверстия, расположеные на тыльной стороне дисплея, и закрепив её монтажными стойками, подключить шлейф тачскрина. Следующим шагом необходимо подключить DSI шлейф к плате адаптера, закрепить RaspberryPi на монтажных стойках и подключить шлейф DSI к разъему, расположенному на RaspberryPi. Затем следует подать питание. Сделать это можно двумя способами: при помощи соединительных проводов Dupont F-F, поставляемых в комплекте, либо при помощи кабеля USB-microUSB. Также допускается запитывание платы адаптера и RaspberryPi от иных совместимых источников энергии.
