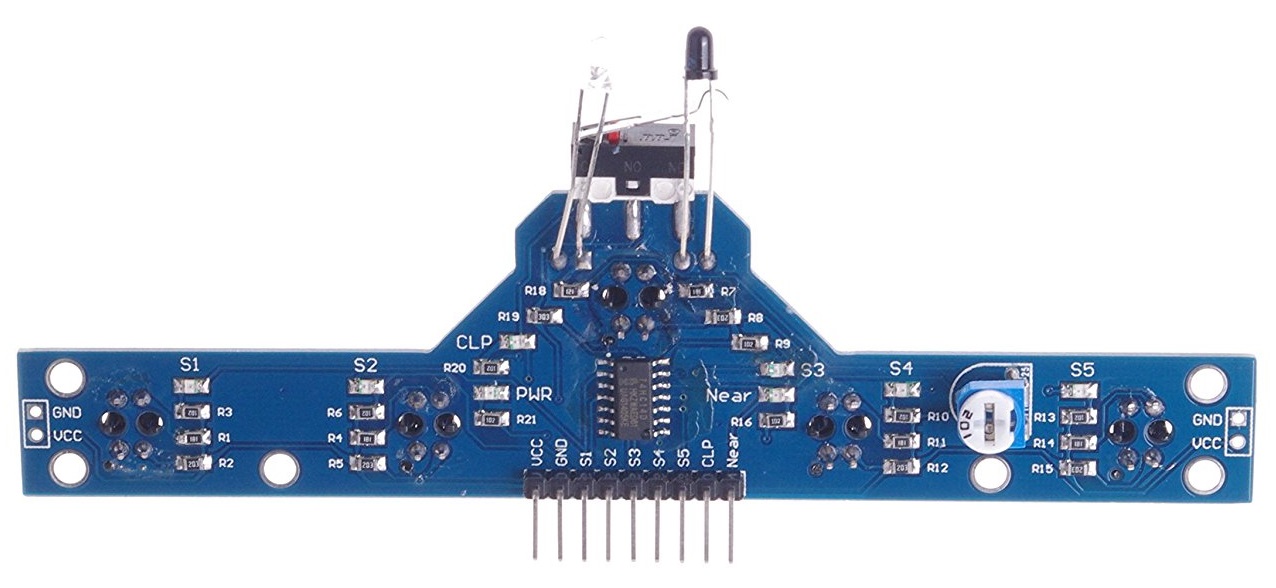

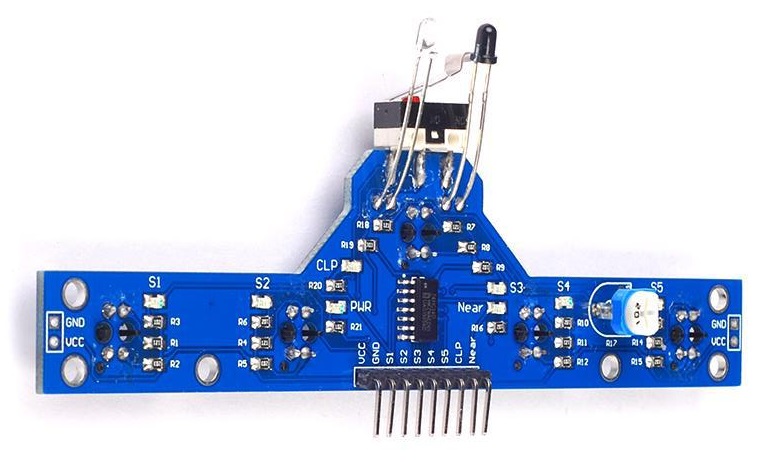

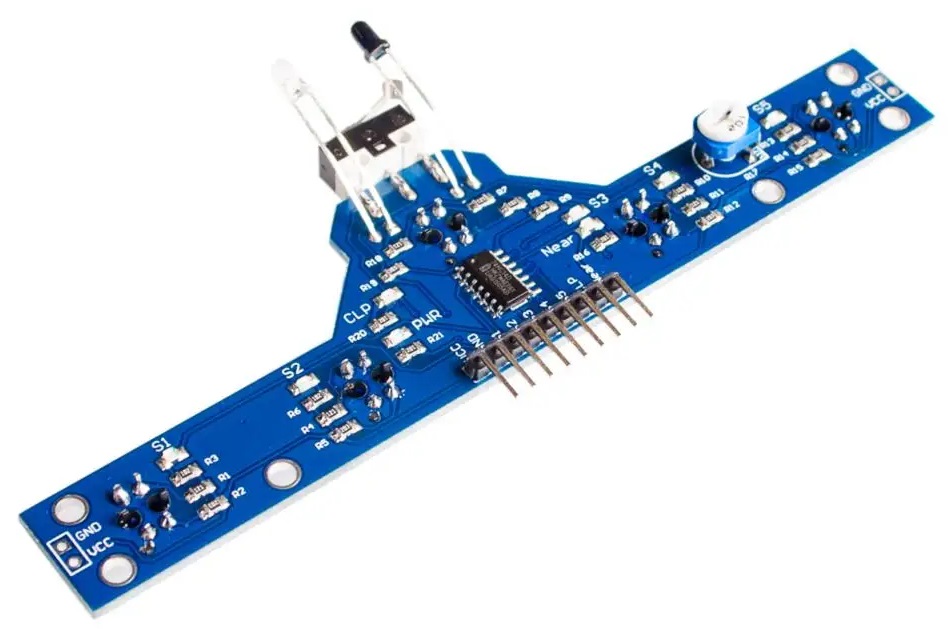

BFD-1000 / 5-канальный модуль датчика слежения за полосой TCRT5000



5-ти канальный датчик отслеживания на основе TCRT5000 – это датчик линии для робототехники, идеально подходит для построения мобильных роботов для движения по определенной траектории (линии).Полностью совместим с Ардуино и широко применяется в робототехнике.Основой модуля является пара из ИК излучателя и ИК приемника "HS38BD". Чувствительность модуля Ардуино регулируется с помощью потенциометра на компараторе "LM393". Принцип действия основан на определении цвета: черный цвет - на выходе датчика логическая "1", белый - датчик выдает логический "0". Расстояние, на котором работает "оптический сенсор TCRT5000" от 1 мм до 5-ти сантиметров. Датчик может быть подключен напрямую к плате микроконтроллера Ардуино. На плате присутствует светодиод, который включается при получении ИК-приемником сигнала (уровень TTL =0).

Технические характеристики:
Напряжение: 3.5-5В
Количество каналов: 5
Размер: 78 х 18мм
Расстояние между детекторами: 16мм
Монтажные отверстия: 3мм
Дальность обнаружения: 1…5см
Тип модуля: цифровой
LED подсветка
Трекер: TCRT5000
Индикация состояния : есть
Детектирует сигнал,отраженный от черных и белых участков поверхности
Высокая чувствительность
Высокоточный аналоговый выход
Алгоритм управления: PID

Комплектация:
Плата (Tracker Sensor);
Кабель (XH2.54 7PIN wire).
------------------
