Модуль RA0122. TTP223. Сенсорная цифровая кнопка



  Модуль представляет собой распаянную микросхему с минимальной обвязкой из конденсатора и светодиода с резистором, извещающего о срабатывании сенсора.

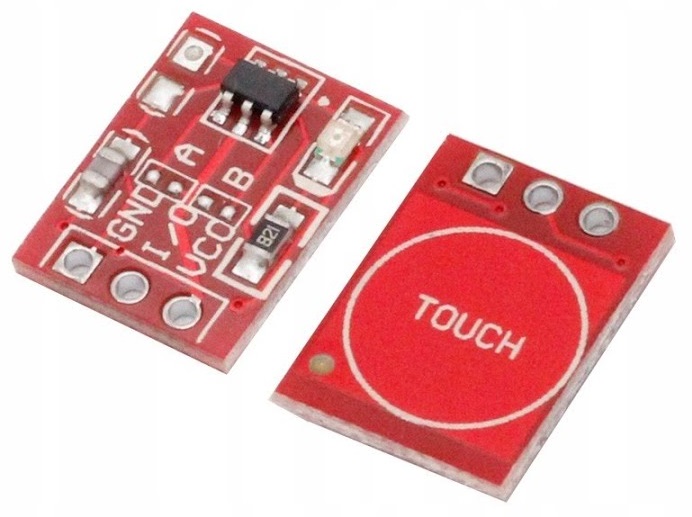

  Сенсорный выключатель TTP223 выполнен на базе микросхемы TTP223 в виде бескорпусной платы красного цвета на емкостном принципе, и может работать в режиме с фиксацией и без фиксации включения при касании рукой или поднесении руки на небольшое расстояние (до 5 мм).
  Датчик касания модуля TTP223 имеет площадку в виде металлизированной поверхности печатной платы с надписью "touch", при поднесении или касании его рукой, происходит включение светодиода на плате и на выходе “Q” появляется напряжение.

  Так же на модуле есть пары выводов под запайку: А и В.
  • Пара А: служит для выбора уровня на выходе модуля при срабатывании (по умолчанию - высокий уровень, в запаянном состоянии - низкий);
  • Пара В: для управления типом срабатывания (по умолчанию - кнопка, в запаянном состоянии - триггер).

  Кроме того, рядом с микросхемой TTP223 имеется место под установку конденсатора от 0 до 50 пФ для снижения чувствительности сенсора, сюда же подпаивается проводок для выносного сенсора.

 Технические характеристики:
  • Микросхема: TTP223-BA6;
  • Напряжение питания: DC 1,8...5,5 В;
  • Потребляемый ток при V_CC = 3 В (в покое/при срабатывании): 70 мкА / 5 мА;
  • Потребляемый ток при V_CC = 5 В (в покое/при срабатывании): 130 мкА / 16 мА;
  • Выходной уровень при V_CC = 3 В (Высокий / Низкий): 2,6 В / 0 В;
  • Выходной уровень при V_CC = 5 В (Высокий / Низкий): 4 В / 0 В;
  • Максимальное время срабатывания (при V_CC = 3 В): 220 мс;
  • Количество каналов: 1 шт.;
  • Размеры платы: ~15 х 11 х 2 мм;
  • Масса: ~0,36 г.

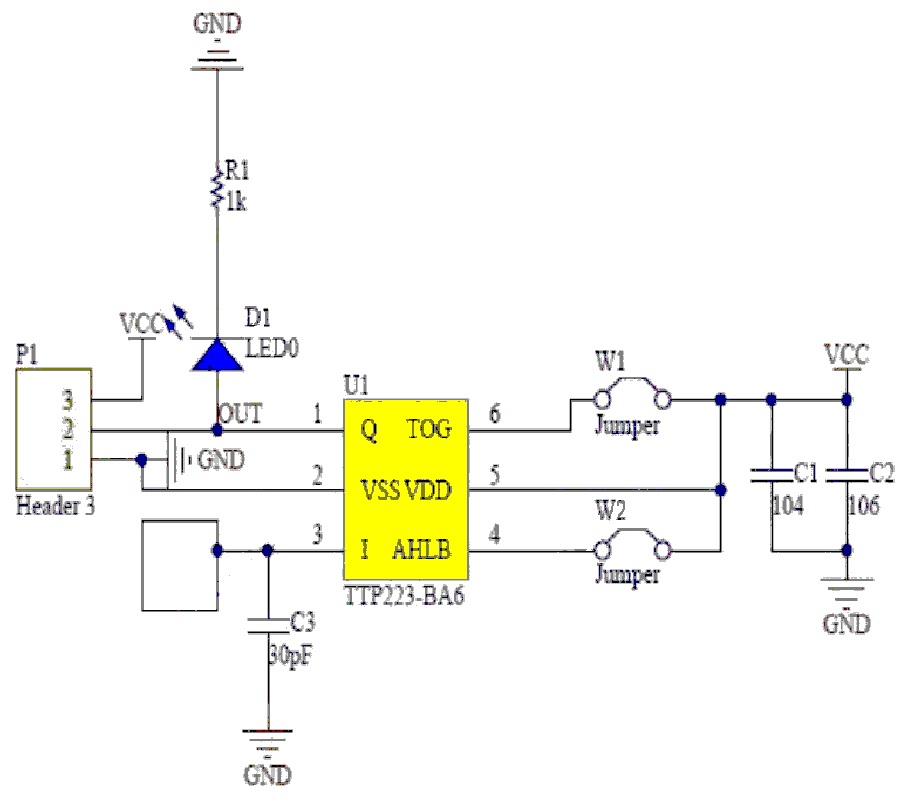

Принципиальная схема модуля TTP223



------------------
