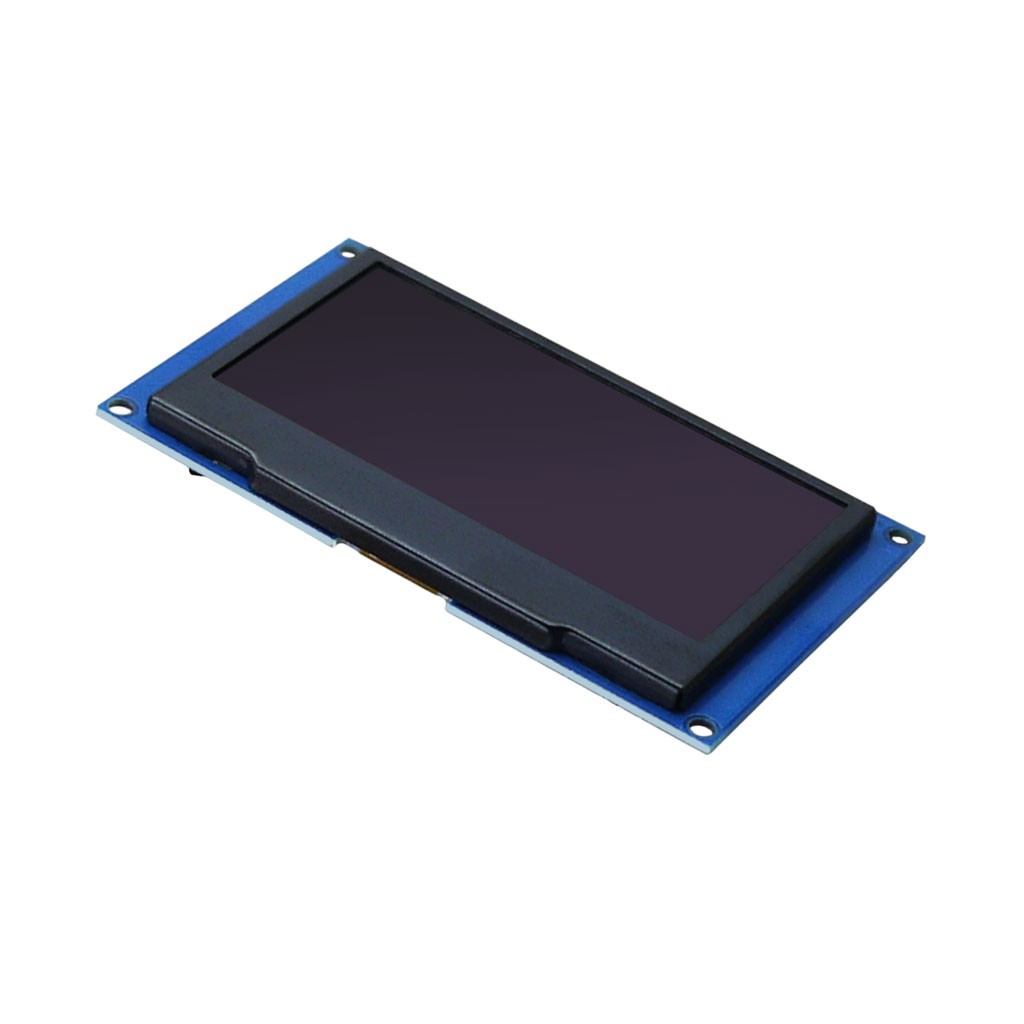

Графический монохромный OLED-дисплей 2.42 дюйма с разрешением 128*64 белых точек

Код товара: CTTL14586
Графический монохромный OLED-дисплей 2.42 дюйма с разрешением 128*64 белых точек
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

Графический монохромный OLED-дисплей 2.42 дюйма с разрешением 128*64 белых точек

Графический монохромный OLED-дисплей 2.42 дюйма с разрешением 128*64 белых точек  Графический монохромный OLED-дисплей 2.42 дюйма с разрешением 128*64 белых точек  Графический монохромный OLED-дисплей 2.42 дюйма с разрешением 128*64 белых точек

Описание


Технические характеристики


  • Модель: 2.42 OLED V3.1;
  • Напряжение питания: +3.3 ~ +5В;
  • Напряжение портов ввода-вывода, макс.: +3.3В;
  • Диагональ: 2.42 дюйма, 6.14 см;
  • Тип экрана: монохромный OLED;
  • Разрешение: 128 х 64 графических точек;
  • Размер графической точки: 0.5 х 0.5 мм;
  • Цвет графической точки: белый;
  • Соотношение сторон: 2:1;
  • Контрастность: 2000:1;
  • Яркость: 110 кд/м2;
  • Углы обзора: > 160°;
  • Активная область экрана: 55.01 х 27.49 мм;
  • Контроллер графики: SPD0301 Solomon Systech;
  • Интерфейс:
  • 4-проводной SPI (по умолчанию);
  • 2-проводный I2C/IIC;
  • Подключение: 7 контактов с шагом 2.54 мм;
  • Размеры модуля: 71.0 х 43.5 х 6.5 мм;
  • Температура эксплуатации: -30°C...+70°C;

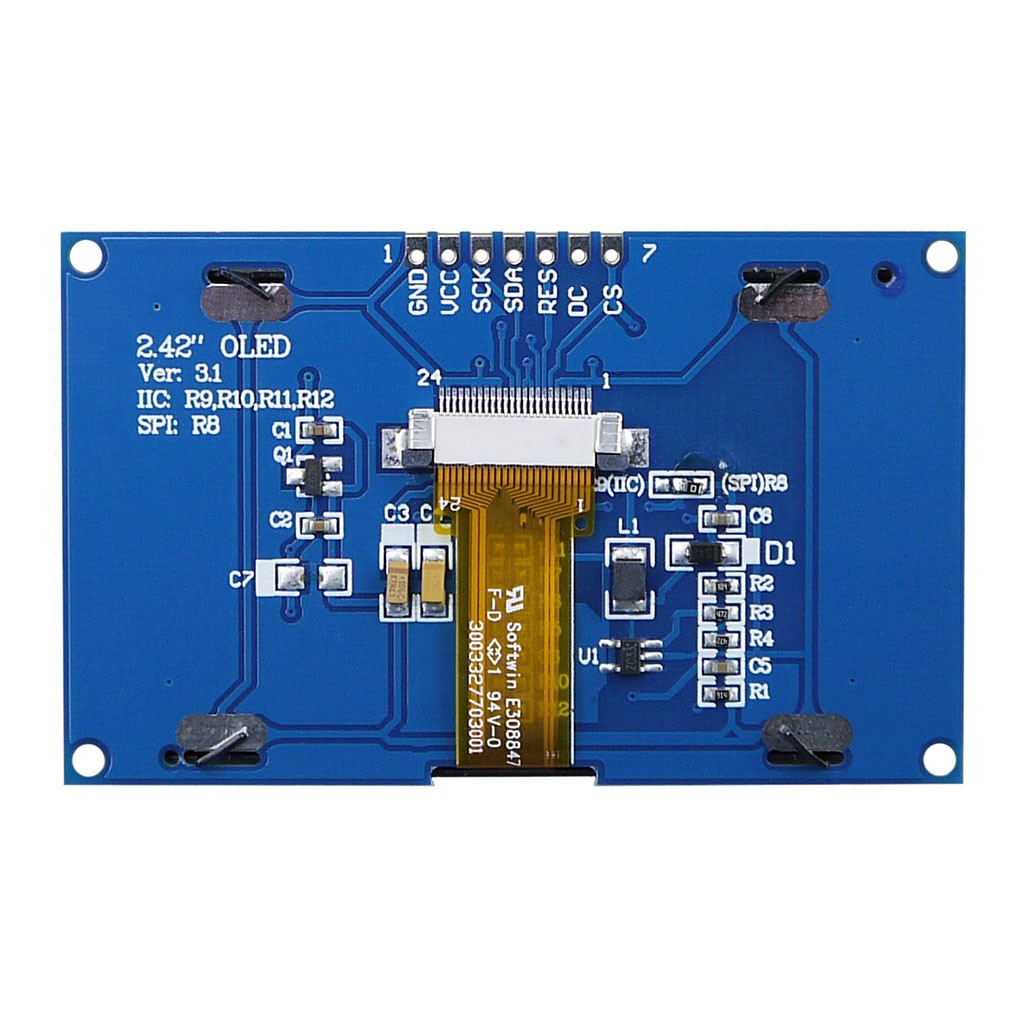

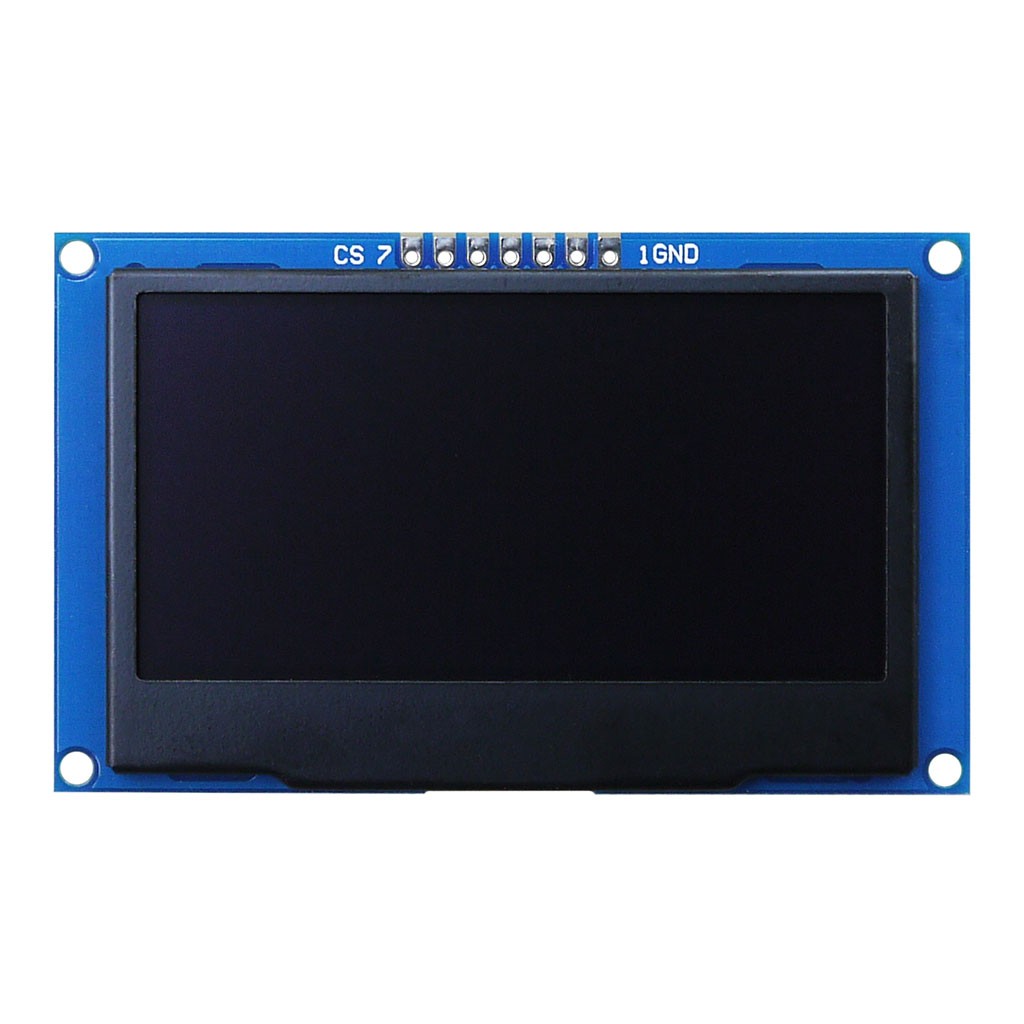

  • Назначение контактов модуля с 2.42" OLED-дисплеем


    № контакта Обозначение Назначение Описание
    1 GND Питание Заземление
    2 VCC Питание Входное напряжение модуля 3.3-5 В
    3 SCK Вход Сигнал тактирования, SPI_CLK
    4 SDA Вход Сигнал входящих данных, MOSI
    5 RES Вход Сброс LCD
    6 DC Вход Сигнал переключения между режимами приёма Данных и Команд
    7 CS Вход Выбор микросхемы LCD, SPI_CS. Если не используется, должен быть подтянут к низкому уровню

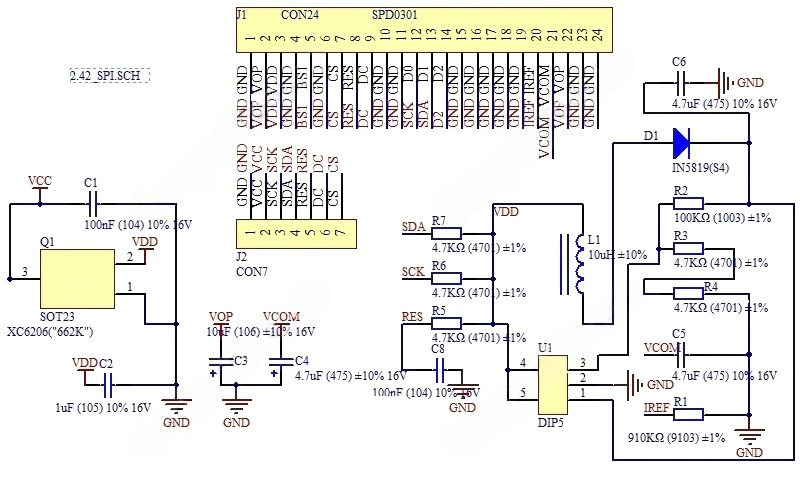

    Принципиальная схема модуля


    Принципиальная схема модуля с OLED-экраном SPD0301 SPI 7 pin

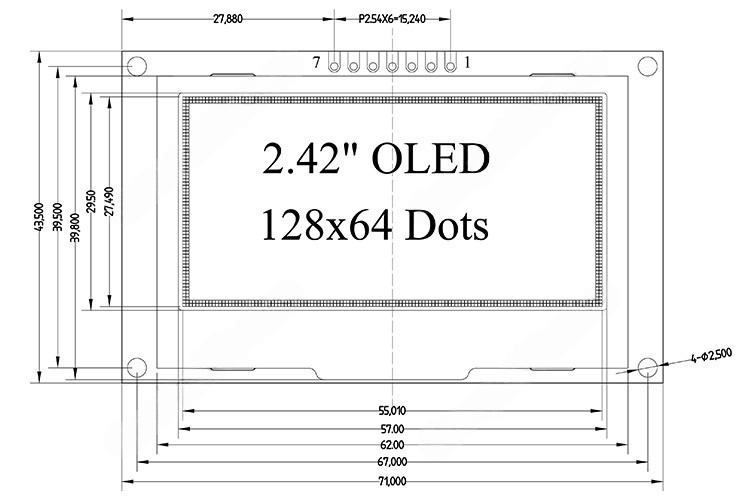

    Физические размеры платы экранного модуля OLED 2.42 дюйма, мм


    Физические размеры модуля с OLED-экраном 2,42 дюйма SPD0301




    Документация на модуль с OLED-экраном 2,42 дюйма SPI


  • Графический монохромный контроллер SPD0301 (англ., PDF);
  • Набор примеров программирования 2,42-OLED_SPD0301 (rar-архив);

  • ------------------
