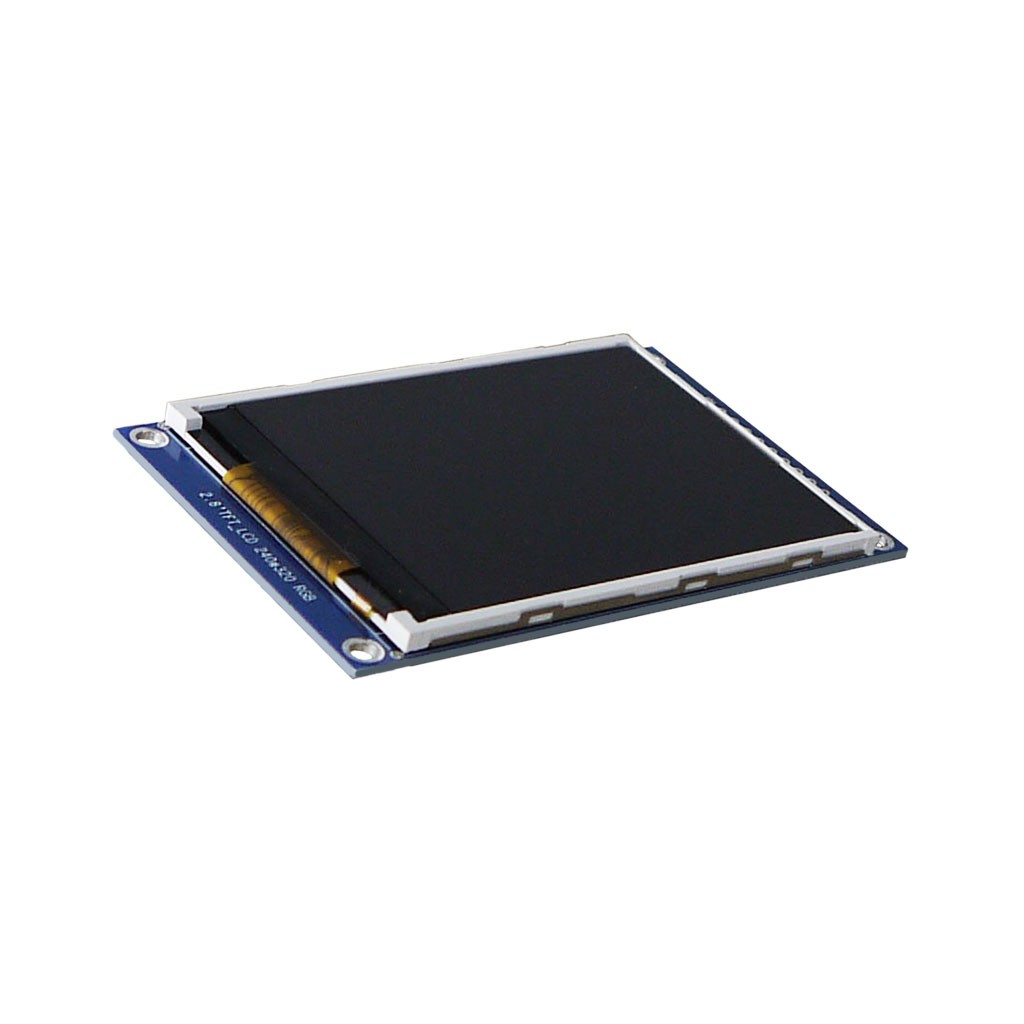

Цветной графический TFT LCD дисплей 2.8 дюйма 240x320
Код товара: CTTL14642
Есть в наличии| 1050 c 1347 c |
| 1050 c 1347 c |
 |
|
|
Описание
Технические характеристики

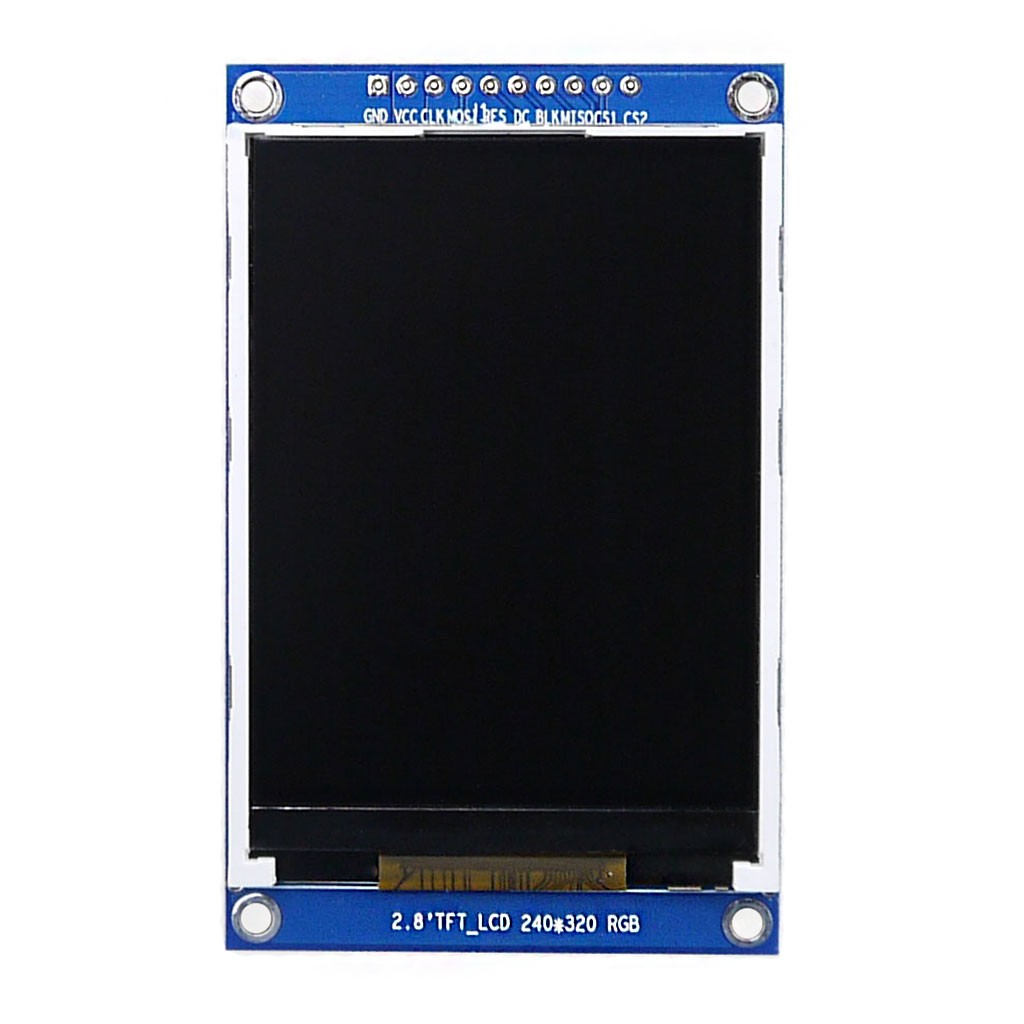

Внешний интерфейс графического модуля с экраном 2.8 дюйма
| № контакта | Обозначение | Назначение | Описание |
| 1 | GND | Питание | Заземление |
| 2 | VCC | Питание | Входное напряжение модуля 3.3 В |
| 3 | CLK | Вход | Сигнал тактирования 8-битной 4-проводного последовательного интерфейса SPI |
| 4 | MOSI | Вход | Сигнал входящих данных 4-проводного последовательного интерфейса SPI |
| 5 | RES | Вход | Сброс LCD |
| 6 | DC | Вход | Сигнал переключения между режимами приёма Данных (высокий) и Команд (низкий). |
| 7 | BLK | Вход | Подсветка экрана, отключаемая низким сигналом |
| 8 | MISO | Выход | Сигнал исходящих данных 4-проводного последовательного интерфейса SPI |
| 9 | CS1 | Вход | Выбор микросхемы LCD |
| 10 | CS2 | Вход | Выбор микросхемы банка шрифтов |
Встроенные шрифты GT30L32S4W

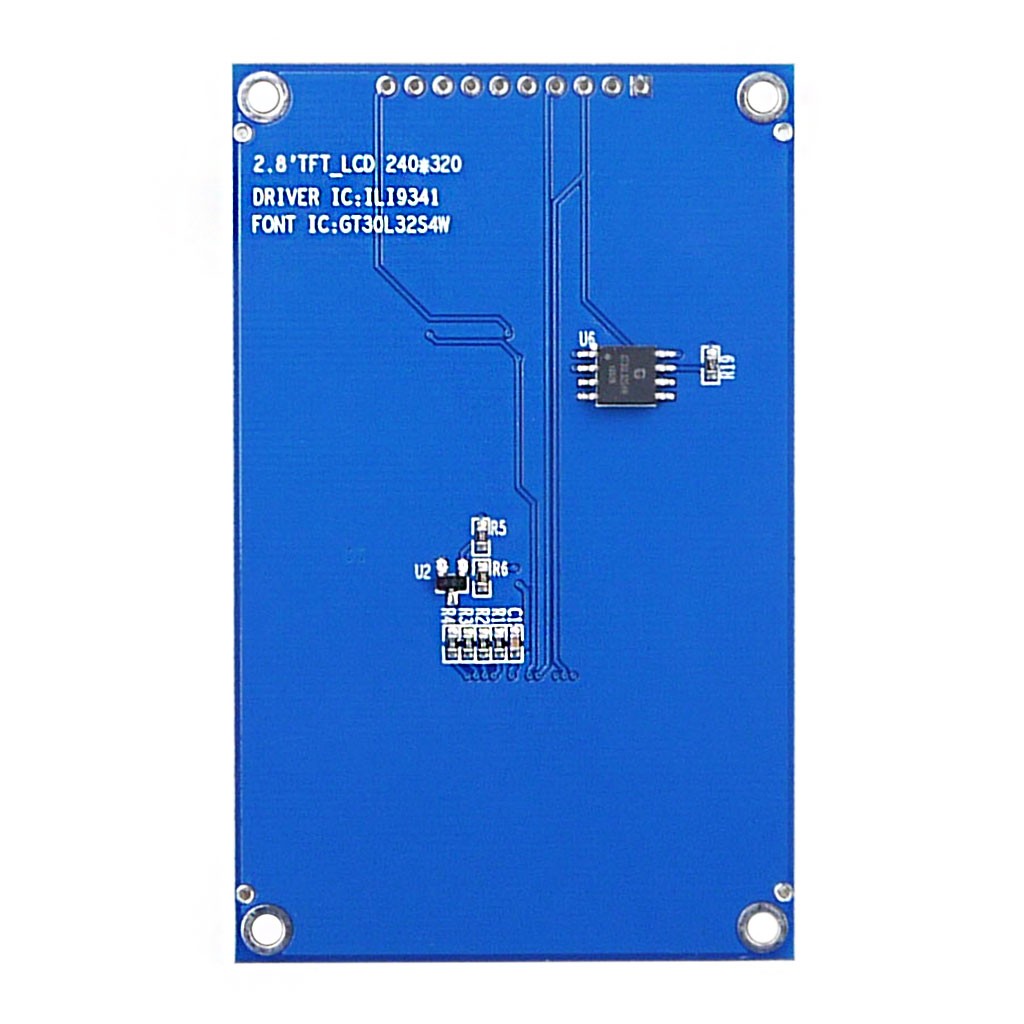

Микросхема с предустановленными точечными шрифтами (матрица шрифтов) GT30L32S4W, известная также под маркировкой ER3304-1, расположенная на обратной стороне платы модуля, содержит в себе огромный набор горизонтально ориентированных текстовых символов. В состав набора входят ASCII-шрифты, состоящие из 96 латинских букв и знаков: базовый, Arial и Times New Roman. Так как производство модулей изначально ориентировано на всемирную эксплуатацию, включая страны Восточной Азии, в банк со шрифтами вшито более 6 тысяч иероглифов национального стандарта Китайской Народной Республики (кодировка GB2312), дополнительные символы и знаки, японские каны, греческий алфавит, кириллица, чжуинь и символы пиньиня с диакритикой.
Многим приложениям порой требуется использование одного или нескольких шрифтов разного размера. Для облегчения написания программного кода, подразумевающего масштабирование (пропорциональное увеличение или уменьшение), банк GT30L32S4W содержит несколько вариантов предопределённой величины для каждого отдельно взятого шрифта, начиная от самого малого размера 5х7 точек и заканчивая максимально крупным размером 32х32 точек. Доступ ко всем имеющимся в микросхеме символам шрифтов выполняется считыванием данных по строго установленному адресу. Обращение к микросхеме основано на 4-проводном последовательном периферийном интерфейсе SPI, совмещённым с графическим контроллером ILI9341 в одной шине. Более подробная информация о выборке символов располагается в спецификации на микросхему GT30L32S4W в разделе "Документация".

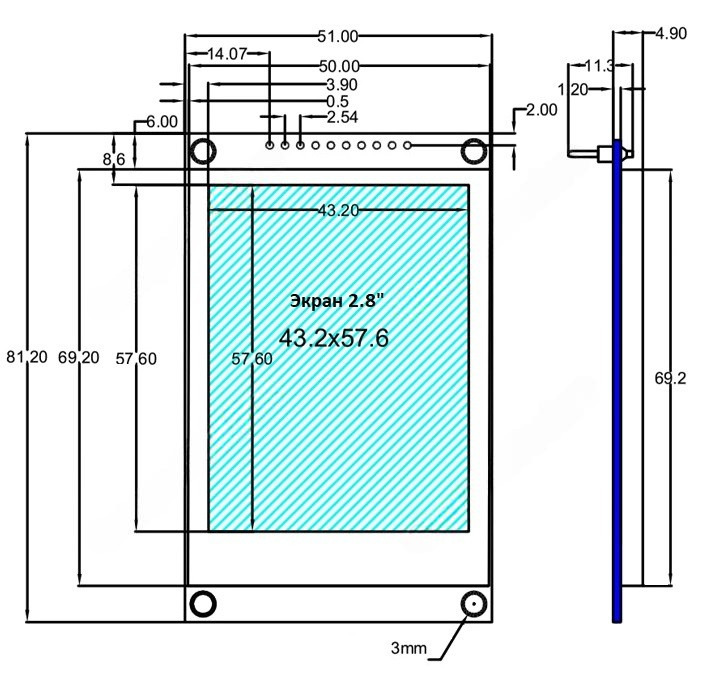

Физические размеры модуля, мм
Документация модуля TFT LCD с экраном 2.8" 240х320
------------------
СЕЕД14642:1050
Доставка может производиться различными по Вашему выбору способами. Это и самовывоз, и курьерские службы по г. Москве, и транспортные компании по России. Также мы можем выслать этот товар Почтой России. Если размеры, вес товара Цветной графический TFT LCD дисплей 2.8 дюйма 240x320 или соображения удароустойчивости находятся в разрешённых Почтой России пределах.
