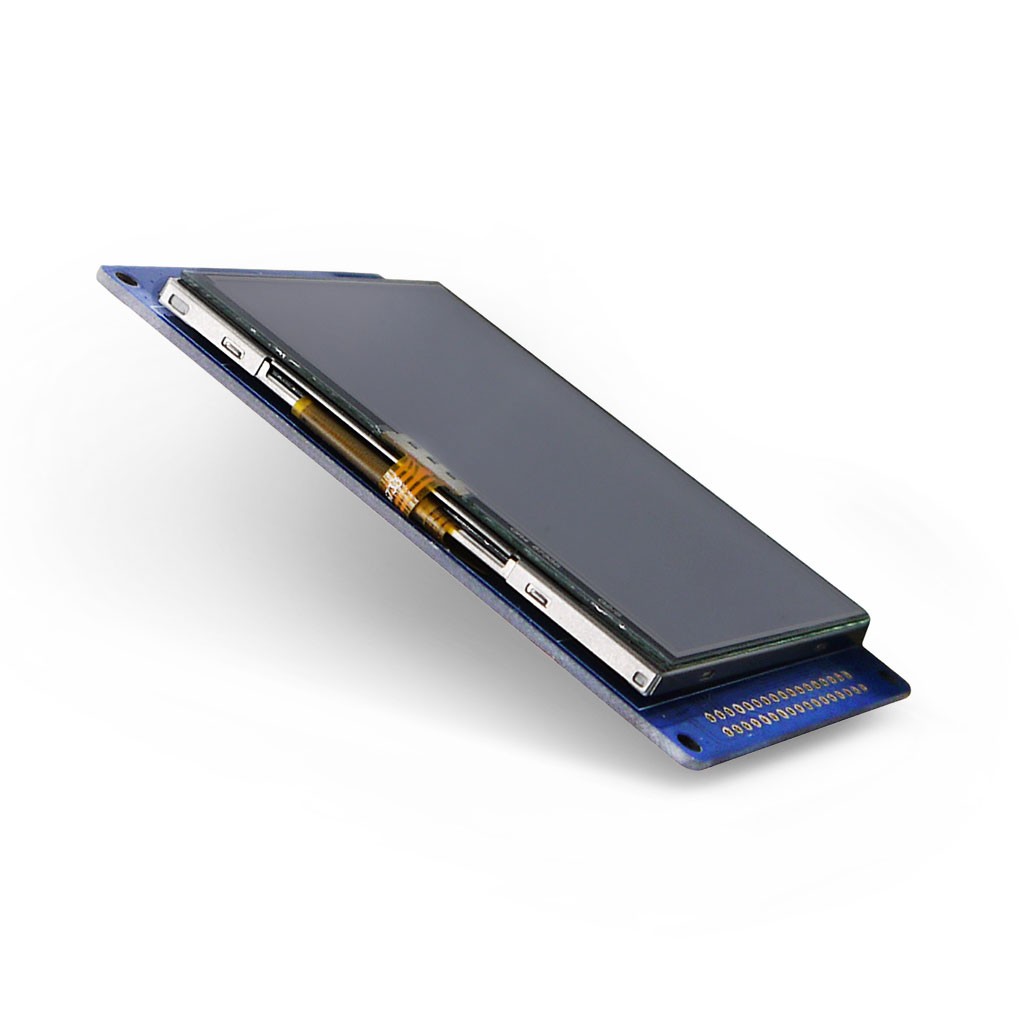

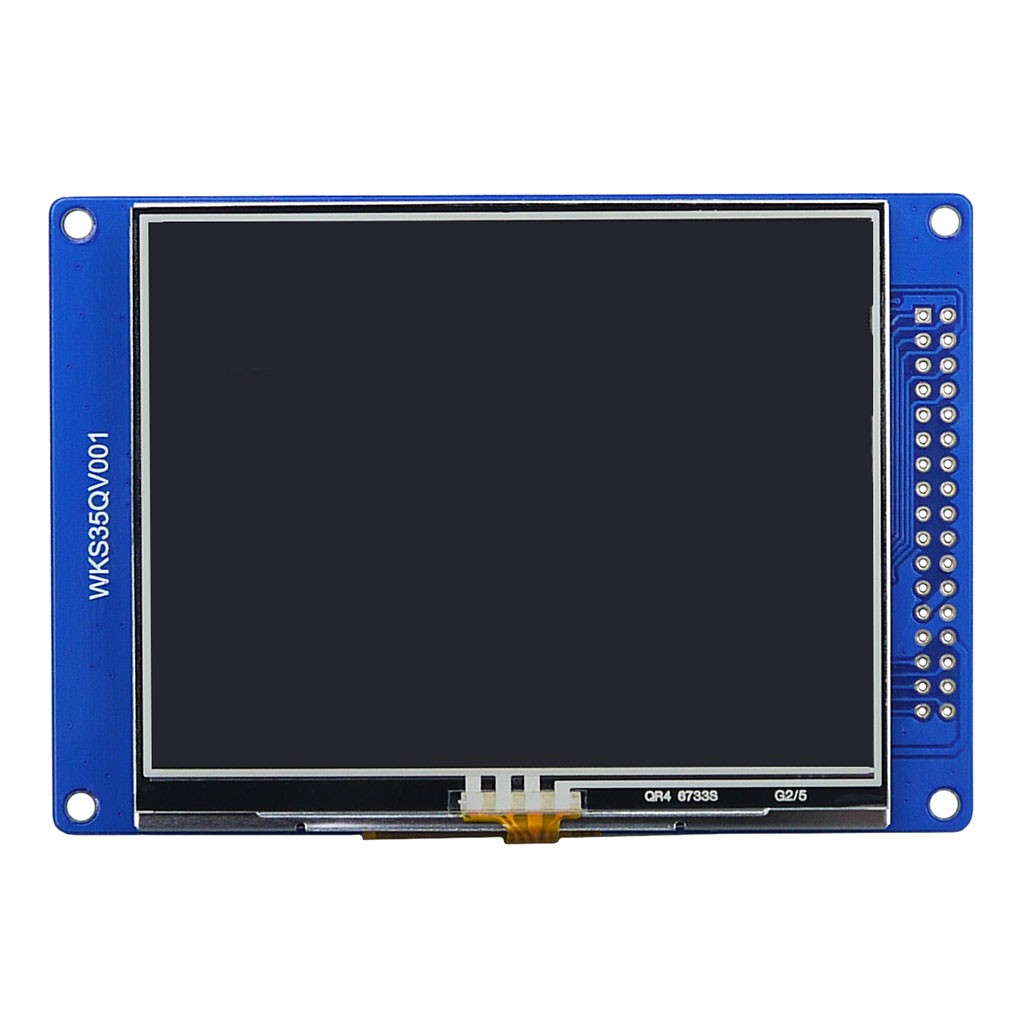

Цветной LCD TFT дисплей 3.5 с разрешением 320*240 точек
Код товара: CTTL14644
Есть в наличии| 2390 c |
| 2390 c |
 |
|
|
Описание
Технические характеристики

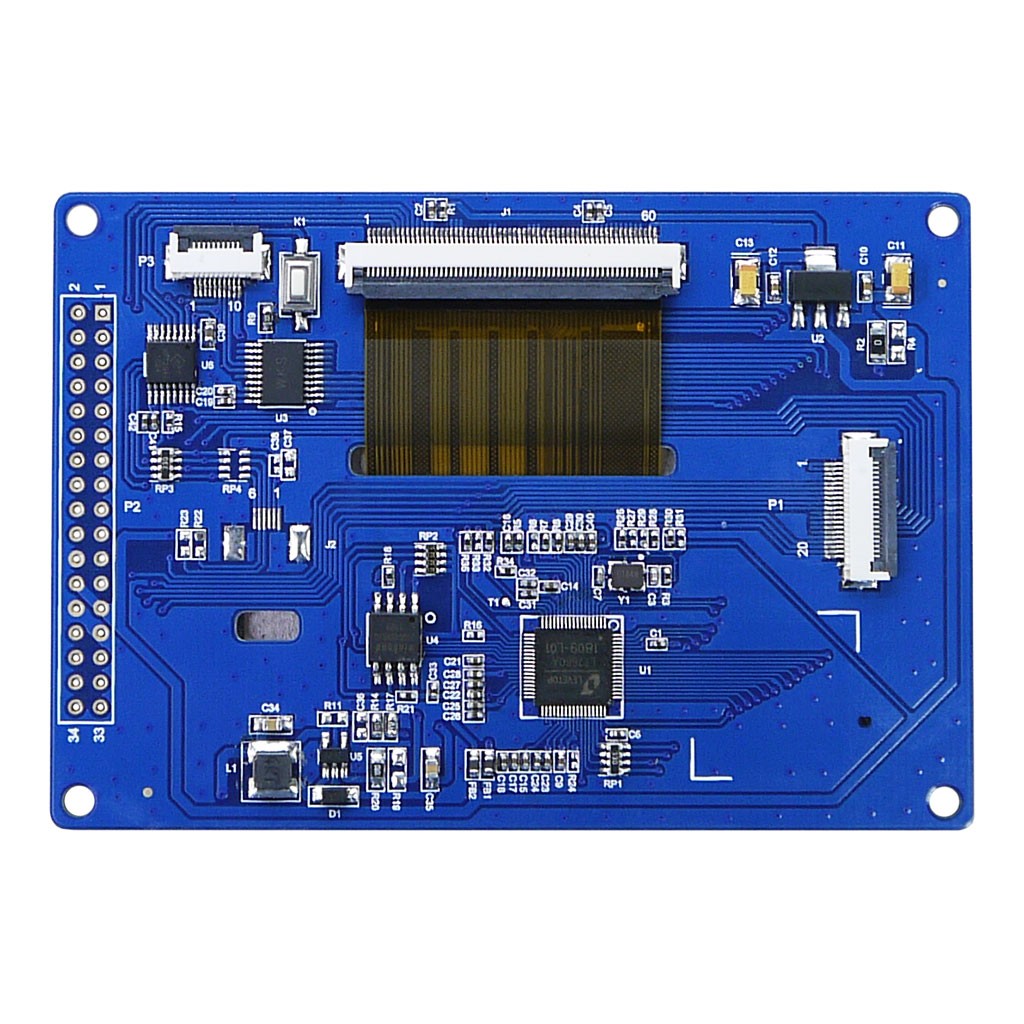

Внешний 20-контактный интерфейс J1 экранного модуля WKS35QV001-WRT
| № контакта | Обозначение | Назначение | Описание |
| 1-2 | VCC5V | Питание | Входное напряжение модуля 5 В |
| 3-4 | GND | Питание | Заземление |
| 5 | LCD_CS | Вход | Выбор микросхемы 3-проводного последовательного SPI-интерфейса |
| 6 | NC | - | Нет подключения |
| 7 | LCD_SCL | Вход | Тактирование 3-проводного последовательного SPI-интерфейса |
| 8 | LCD_INT | Выход | Внешнее прерывание на хост для отображение статуса |
| 9 | LCD_RST | Вход | Cигнал сброса LCD, активен на низком уровне |
| 10 | LCD_SDA | Вход/Выход | Двунаправленные данные 3-проводного SPI-интерфейса |
| 11 | RTP_PEN | Выход | Cенсорная панель. Внешнее прерывание на хост |
| 12 | RTP_CLK | Вход | Cенсорная панель. Сигнал тактирования 4-проводного SPI-интерфейса |
| 13 | RTP_DIN | Вход | Cенсорная панель. Входящие данные 4-проводного SPI-интерфейса |
| 14 | RTP_CS | Вход | Cенсорная панель. Выбор микросхемы 4-проводного последовательного SPI-интерфейса |
| 15 | RTP_DOUT | Выход | Cенсорная панель. Исходящие данные 4-проводного SPI-интерфейса |
| 16 | GND | Питание | Заземление |
| 17-19 | NC | - | Нет подключения |
| 20 | GND | Питание | Заземление |
Внешний 34-контактный интерфейс J2 экранного модуля WKS35QV001-WRT
| № контакта | Обозначение | Назначение | Описание |
| 1 | LCD_CS | Вход | Сигнал выбора микросхемы 3-проводного последовательного SPI-интерфейса |
| 2 | LCD_SDA | Вход/Выход | Двунаправленные данные 3-проводного SPI-интерфейса |
| 3 | LCD_SCL | Вход | Тактирование 3-проводного последовательного SPI-интерфейса |
| 4 | LCD_RST | Вход | Cигнал сброса LCD, активен на низком уровне |
| 5 | NC | - | Нет подключения |
| 6 | LCD_INT | Выход | Внешнее прерывание на хост для отображение статуса |
| 7-21 | NC | - | Нет подключения |
| 22 | GND | Питание | Заземление |
| 23-25 | NC | - | Нет подключения |
| 26-27 | GND | Питание | Заземление |
| 28 | VCC5V | Питание | Входное напряжение модуля 5 В |
| 29 | RTP_DOUT | Выход | Cенсорная панель. Исходящие данные 4-проводного SPI-интерфейса |
| 30 | RTP_DIN | Вход | Cенсорная панель. Входящие данные 4-проводного SPI-интерфейса |
| 31 | RTP_PEN | Выход | Cенсорная панель. Внешнее прерывание на хост |
| 32 | NC | - | Нет подключения |
| 33 | RTP_CS | Вход | Cенсорная панель. Выбор микросхемы 4-проводного последовательного SPI-интерфейса |
| 34 | RTP_CLK | Вход | Cенсорная панель. Сигнал тактирования 4-проводного SPI-интерфейса |
Внешний 10-контактный интерфейс SPI-флеш памяти J3 экранного модуля WKS35QV001-WRT
| № контакта | Обозначение | Назначение | Описание |
| 1 | SF_CLK | Вход | Сигнал тактирования |
| 2 | SF_DI | Вход | Входящие данные |
| 3 | SF_DO | Выход | Исходящие данные |
| 4 | SF_CS | Вход | Выбор микросхемы |
| 5 | LCD_RST | Вход | Cигнал сброса LCD, должен быть стянут на низкий уровень |
| 6 | GND | Питание | Заземление |
| 7-8 | NC | - | Нет подключения |
| 9-10 | 3,3V | Питание | Входное напряжение SPI-флеш памяти 3,3 В |

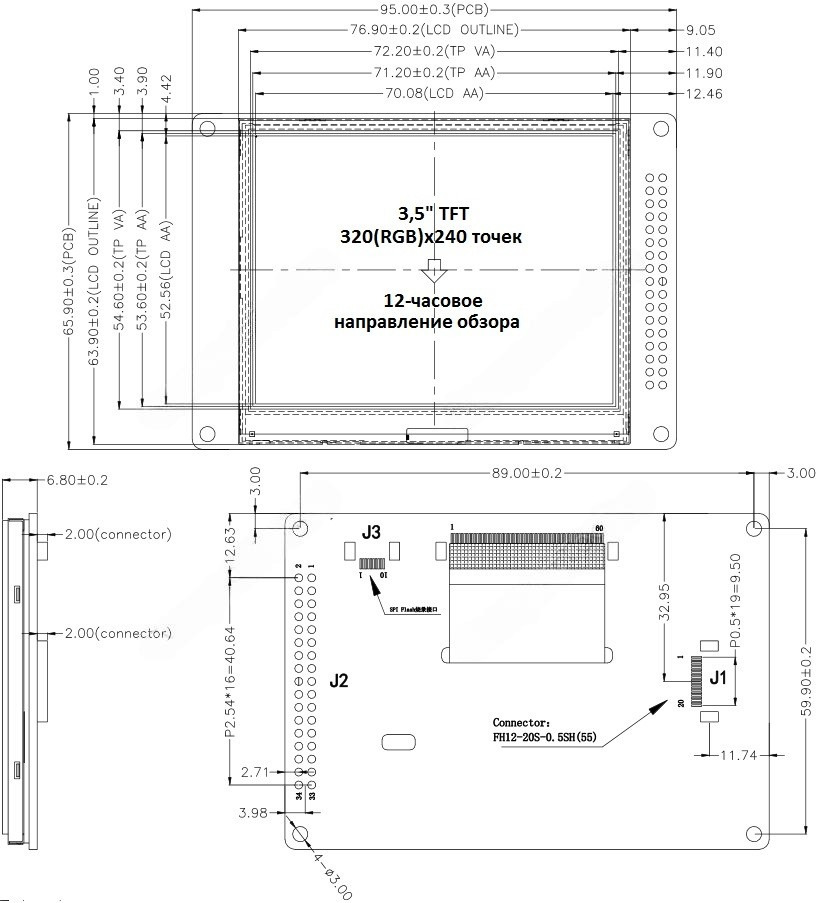

Физические размеры модуля, мм
 |
Документация модуля с экраном 3,5" WKS35QV001-WRT
------------------
