Цветной IPS TFT LCD экран 4.3 с разрешением 800*480 точек

Код товара: CTTL14646
Есть в наличии Есть в наличии
Цветной IPS TFT LCD экран 4.3 с разрешением 800*480 точек
4990 c
4990 c
Быстрый заказ

Заказ быстрым способом

Цветной IPS TFT LCD экран 4.3 с разрешением 800*480 точек

Цена: 4990 руб. Количество: шт.

Фамилия, имя:

E-Mail:

Телефон:

Ваш комментарий к заказу:

Я принимаю Политику конфиденциальности,
Публичную оферту, Пользовательское соглашение

Быстрый заказ

Заказ быстрым способом

Цветной IPS TFT LCD экран 4.3 с разрешением 800*480 точек

Цена: 4990 руб. Количество: шт.

Фамилия, имя:

E-Mail:

Телефон:

Ваш комментарий к заказу:

Я принимаю Публичную оферту, Политику конфиденциальности, Пользовательское соглашение
В корзину
Работаем без НДС
В корзину
Работаем без НДС
Цветной IPS TFT LCD экран 4.3 с разрешением 800*480 точек
Цветной IPS TFT LCD экран 4.3  Цветной IPS TFT LCD экран 4.3  Цветной IPS TFT LCD экран 4.3

Описание


Технические характеристики


  • Модель: WKS43WV004-WCT;
  • Диагональ: 4.3 дюйма;
  • Питание: 5 В;
  • Экран;
  • Матрица: ЖК, TFT IPS LCD;
  • Рабочее напряжение: 3.3 В;
  • Разрешение: 800 х 480 графических точек, WVGA;
  • Размер графической точки: 0.1188 х 0.1122 мм;
  • Соотношение сторон: 5:3;
  • Цветовая палитра: 16.7 мил. оттенков;
  • Графический контроллер: н/д;
  • Интерфейс: RGB888 24-бит, параллельный;
  • Время отклика: 30 мс;
  • Контрастность: 800:1;
  • Яркость: 350 кд/м2;
  • NTSC (цветовая гамма): 50%;
  • Углы обзора по горизонтали: 80°;
  • Углы обзора по вертикали: 80°;
  • Активная область: 95.04 х 53.86 мм;
    •
  • Подсветка:;
  • Тип: 10 белых светодиодов, LED;
  • Рабочее напряжение: 15.5 В;
    •
  • Сенсорная панель;
  • Тип: ёмкостная;
  • Рабочее напряжение: 3.3 В;
  • Сенсорный контроллер: GT9147 Goodix;
  • Интерфейс: I2C, последовательный;
  • Адрес I2C: 0x14 или 0x5D (7-бит);
  • Мультитач: поддержка до 5 касаний;
  • Активная область: 94.44 х 55.26 мм;
  • Стекло: Cover Glass + ITO Glass (G+G);
  • Твёрдость поверхности: >6H;
  • Прозрачность: >82%;
    •
  • Внешний интерфейс;
  • Группа из 40 контактов с шагом 2.54 мм, маркировка J3;
  • Разъём FFC/FPC 40 контактов с шагом 0.5 мм, маркировка J2;
    •
  • Размеры модуля: 122.28 х 67.31 х 6.75 мм;
  • Температура эксплуатации: -20°C...+70°C;
    •

    Внешний 40-контактный интерфейс RGB (J2, J3) экранного модуля WKS43WV004-WCT


    № контакта Обозначение Назначение Описание
    1-2 VCC5V Питание Входное напряжение модуля 5 В
    3-10 R0-R7 Вход 8-битный цифровой вход данных Red (R0:LSB; R7:MSB)
    11 GND Питание Заземление
    12-19 G0-G7 Вход 8-битный цифровой вход данных Green (G0:LSB; G7:MSB)
    20 GND Питание Заземление
    21-28 B0-B7 Вход 8-битный цифровой вход данных Blue (B0:LSB; B7:MSB)
    29 GND Питание Заземление
    30 DCLK Вход Сигнал тактирования
    31 HSYNC Вход Горизонтальная синхронизация
    32 VSYNC Вход Вертикальная синхронизация
    33 DEN Вход Активация передачи данных
    34 BL_CTR Вход Управление подсветкой
    35 CTP_RST Вход Cенсорная панель. Внешний сигнал сброса, активен на низком уровне
    36 CTP_SDA Вход/Выход Cенсорная панель. Ввод/вывод данных I2C
    37 NC - Нет подключения
    38 CTP_SCL Вход Cенсорная панель. Сигнал тактирования I2C
    39 CTP_INT Вход Cенсорная панель. Внешнее прерывание на хост
    40 NC - Нет подключения

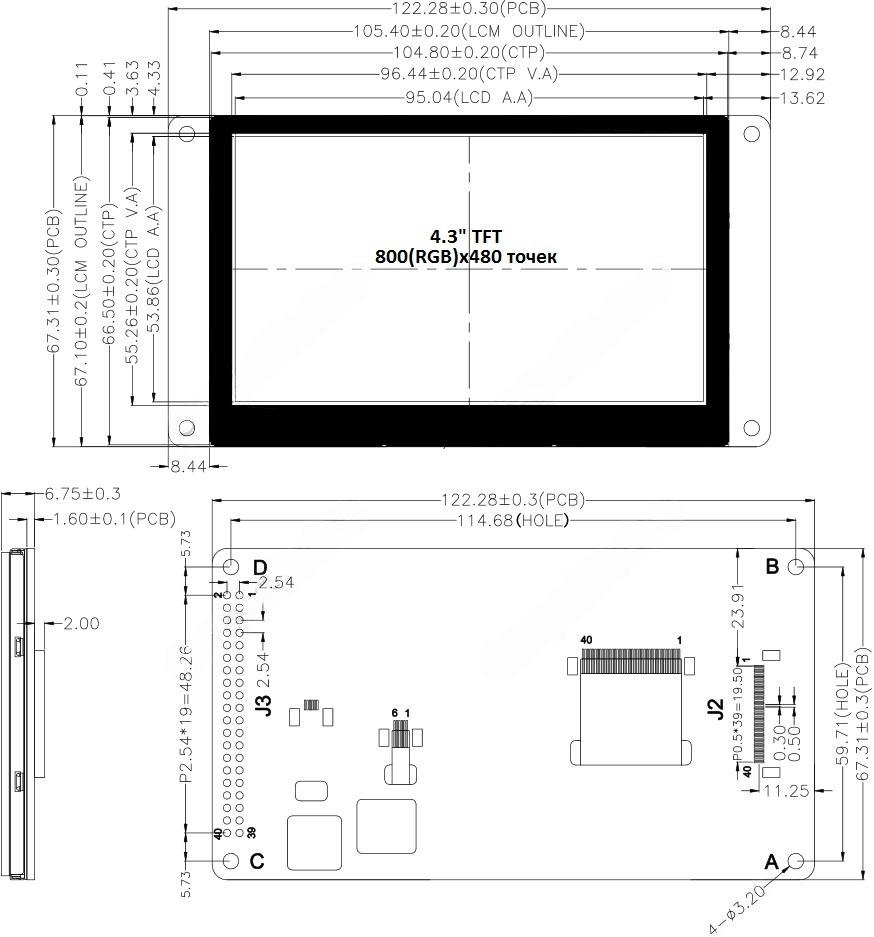

    Физические размеры модуля, мм


      Физические размеры модуля с экраном 4,3 дюйма IPS TFT LCD WKS43WV004-WCT




    Документация модуля с экраном 4.3" WKS43WV004-WCT


  • Спецификация WKS43WV004-WCT (англ., PDF);
  • Приложение к спецификации WKS43WV004-WCT (англ., PDF);
  • Принципиальная схема WKS43WV004-WCT (англ., PDF);
  • Контроллер сенсорной панели GT5688 (кит., PDF);
  • Библиотека программирования WKS43WV004-WCT для платформы STM32 (zip-архив);

    • ------------------
