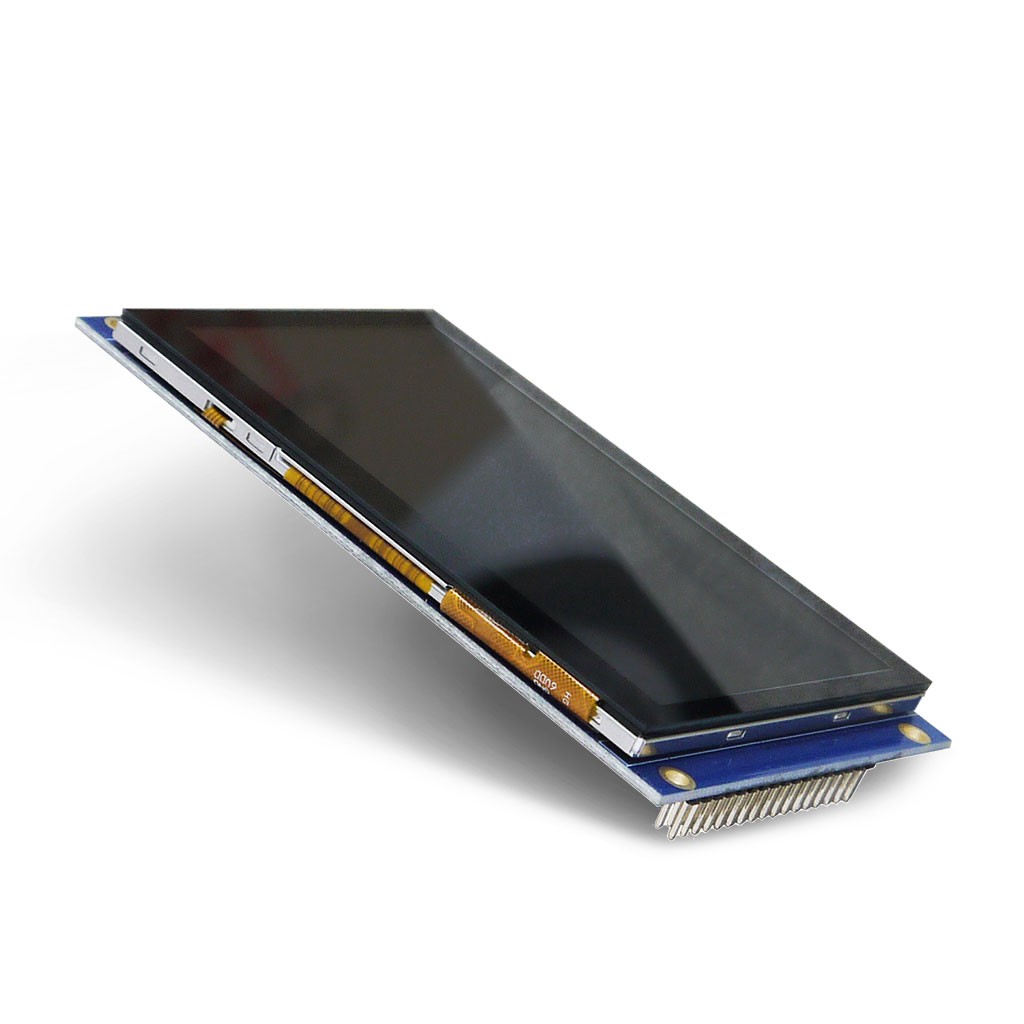

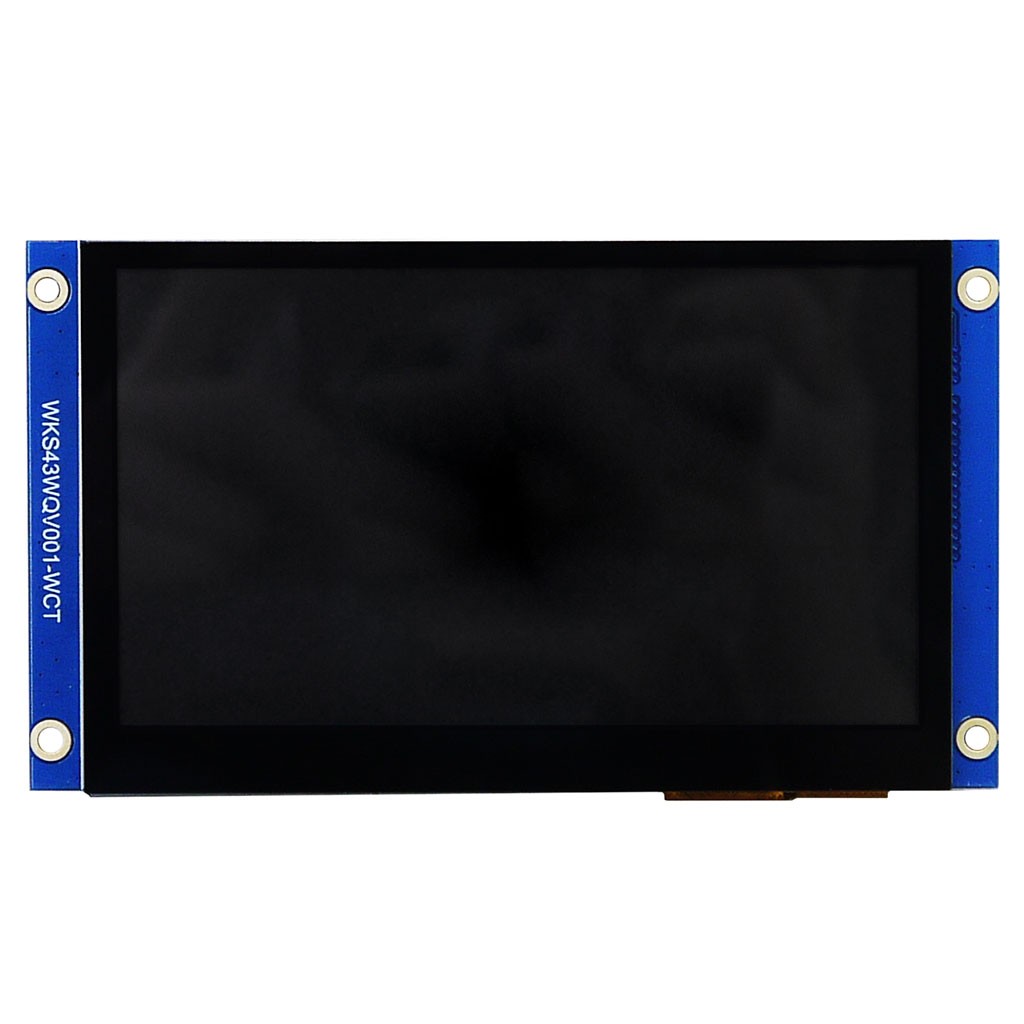

Графический TFT LCD экран 4.3 WKS43WQV001-WCT 480*272 точек
Код товара: CTTL14648
Есть в наличии| 4880 c |
| 4880 c |
 |
|
|
Описание
Технические характеристики

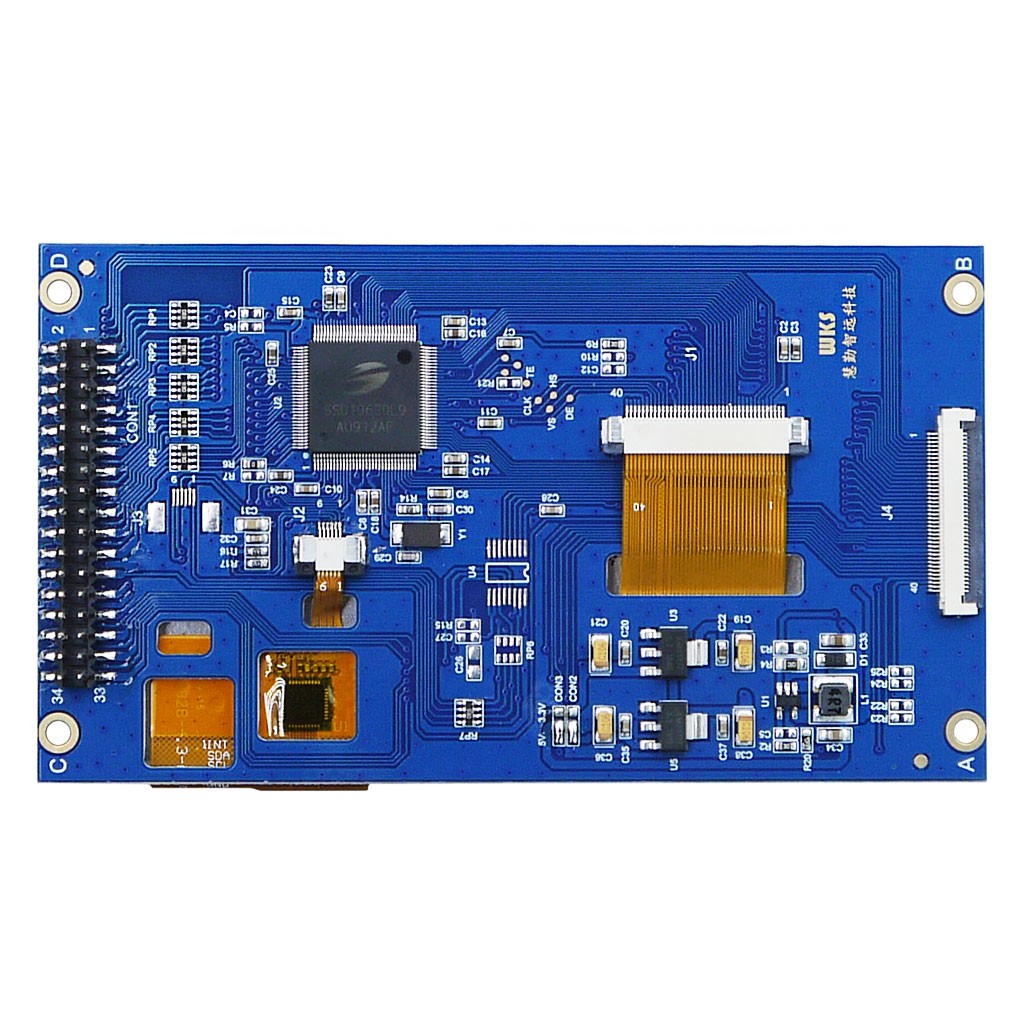

34-контактный интерфейс CON1 экранного модуля WKS43WQV001-WCT
| № контакта | Обозначение | Назначение | Описание |
| 1 | CS | Вход | Сигнал выбора микросхемы |
| 2 | RS | Вход | Сигнал переключения между данными/командами |
| 3 | WR | Вход | Сигнал записи стробированных данных |
| 4 | RD | Вход | Сигнал чтения стробированных данных |
| 5 | RESET | Вход | Сигнал сброса LCD RESET, активен на низком уровне |
| 6-21 | D0-D15 | Вход/Выход | Шина данных (D0:LSB; D15:MSB) |
| 22 | GND | Питание | Заземление |
| 23 | BL_CTRL | Вход | Управление подсветкой |
| 24-25 | NC | - | Нет подключения |
| 26-27 | GND | Питание | Заземление |
| 28 | VCC5V | Питание | Входное напряжение модуля 5 В |
| 29 | NC | - | Нет подключения |
| 30 | CTP_SDA | Вход/Выход | Cенсорная панель. Ввод/вывод данных I2C |
| 31 | CTP_INT | Вход | Cенсорная панель. Внешнее прерывание на хост |
| 32 | NC | - | Нет подключения |
| 33 | CTP_RST | Вход | Cенсорная панель. Внешний сигнал сброса, активен на низком уровне |
| 34 | CTP_SCL | Вход | Cенсорная панель. Сигнал тактирования I2C |
40-контактный интерфейс FPC/FFC экранного модуля WKS43WQV001-WCT
| № контакта | Обозначение | Назначение | Описание |
| 1-2 | GND | Питание | Заземление |
| 3 | CS | Вход | Сигнал выбора микросхемы |
| 4 | RS | Вход | Сигнал переключения между данными/командами |
| 5 | WR | Вход | Сигнал записи стробированных данных |
| 6 | RD | Вход | Сигнал чтения стробированных данных |
| 7 | RESET | Вход | Сигнал сброса LCD RESET, активен на низком уровне |
| 8-23 | D0-D15 | Вход/Выход | Шина данных (D0:LSB; D15:MSB) |
| 24 | GND | Питание | Заземление |
| 25 | BL_CTRL | Вход | Управление подсветкой |
| 26-29 | NC | - | Нет подключения |
| 30 | VCC5V | Питание | Входное напряжение модуля 5 В |
| 31 | NC | - | Нет подключения |
| 32 | CTP_SDA | Вход/Выход | Cенсорная панель. Ввод/вывод данных I2C |
| 33 | CTP_INT | Вход | Cенсорная панель. Внешнее прерывание на хост |
| 34 | NC | - | Нет подключения |
| 35 | CTP_RST | Вход | Cенсорная панель. Внешний сигнал сброса, активен на низком уровне |
| 36 | CTP_SCL | Вход | Cенсорная панель. Сигнал тактирования I2C |
| 37-38 | NC | - | Нет подключения |
| 39-40 | GND | Питание | Заземление |

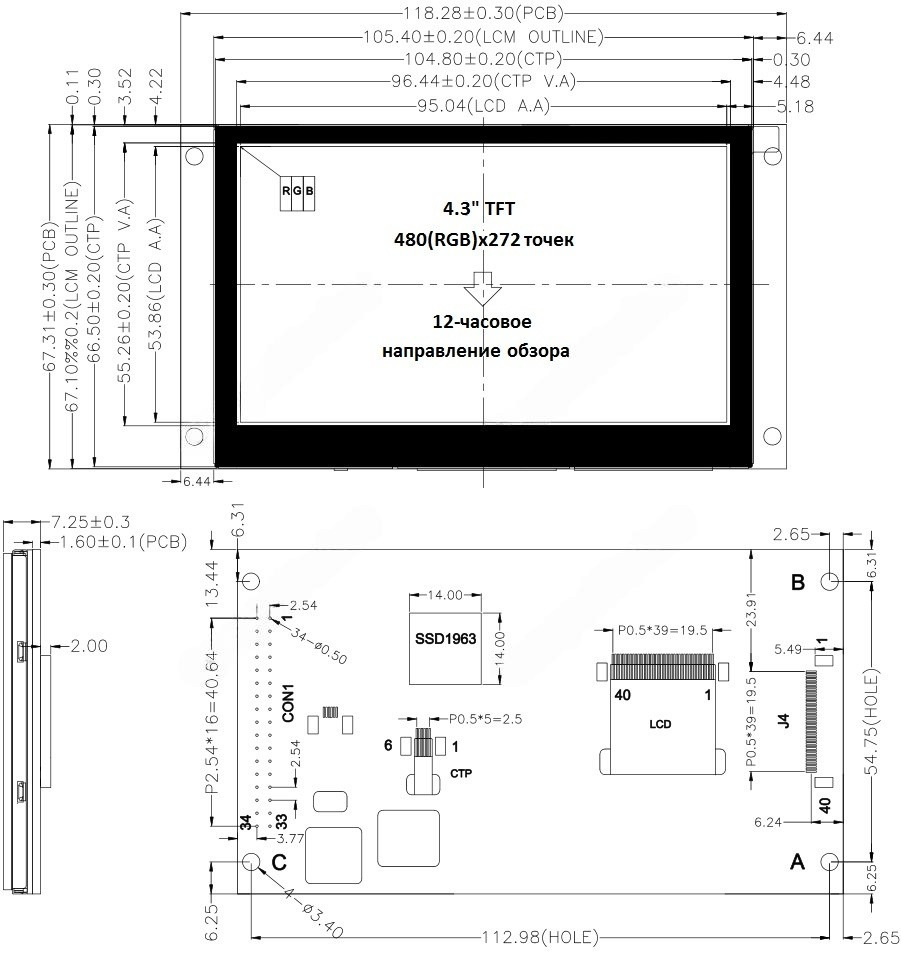

Физические размеры 4.3" экранного модуля, мм
Документация модуля с экраном 4.3" WKS43WQV001-WCT
------------------
