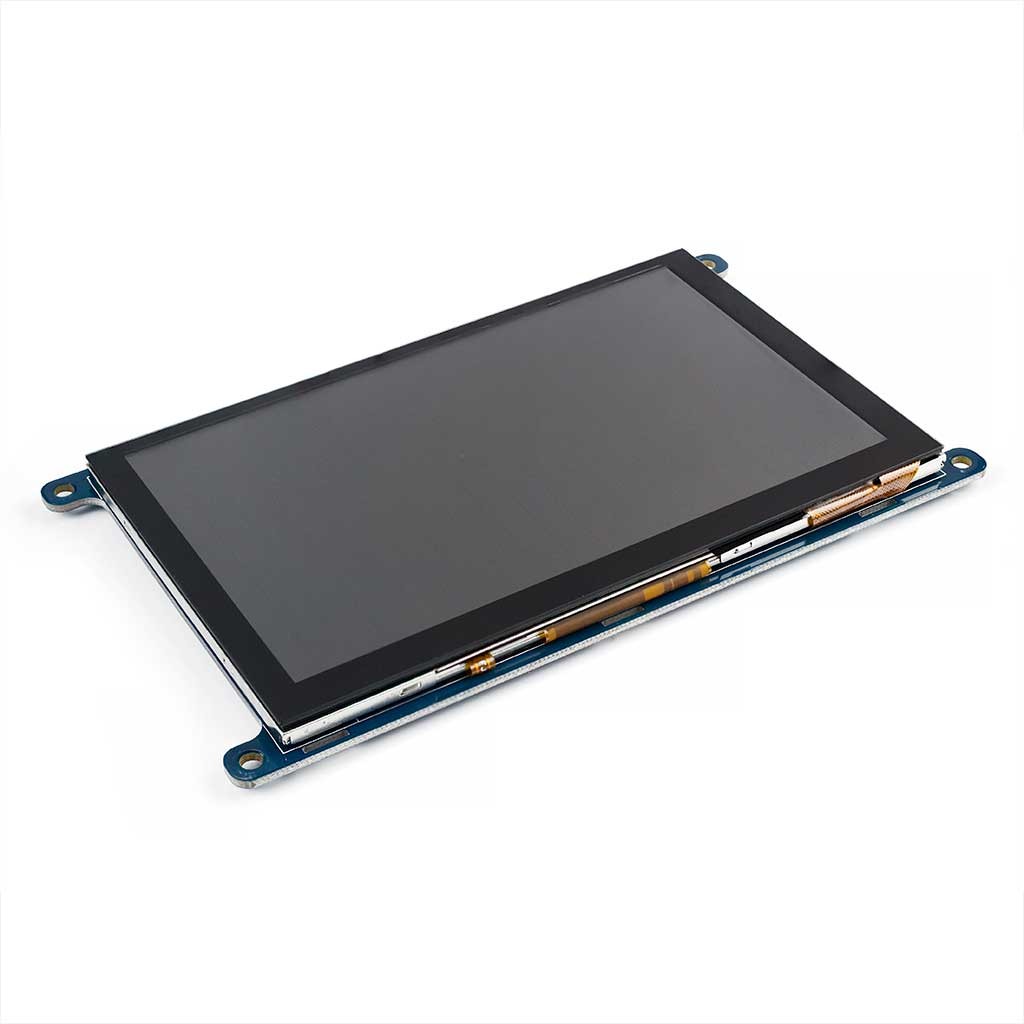

Экранный сенсорный модуль TFT LCD 5 дюймов 800RGBx480 c интерфейсом SPI/I2C WKS50WV009-WCT
Код товара: CTTL14649
 |
|
|
Технические характеристики экранного модуля WKS50WV009-WCT
Экран
Подсветка
Сенсорная панель
Коммуникационный интерфейс

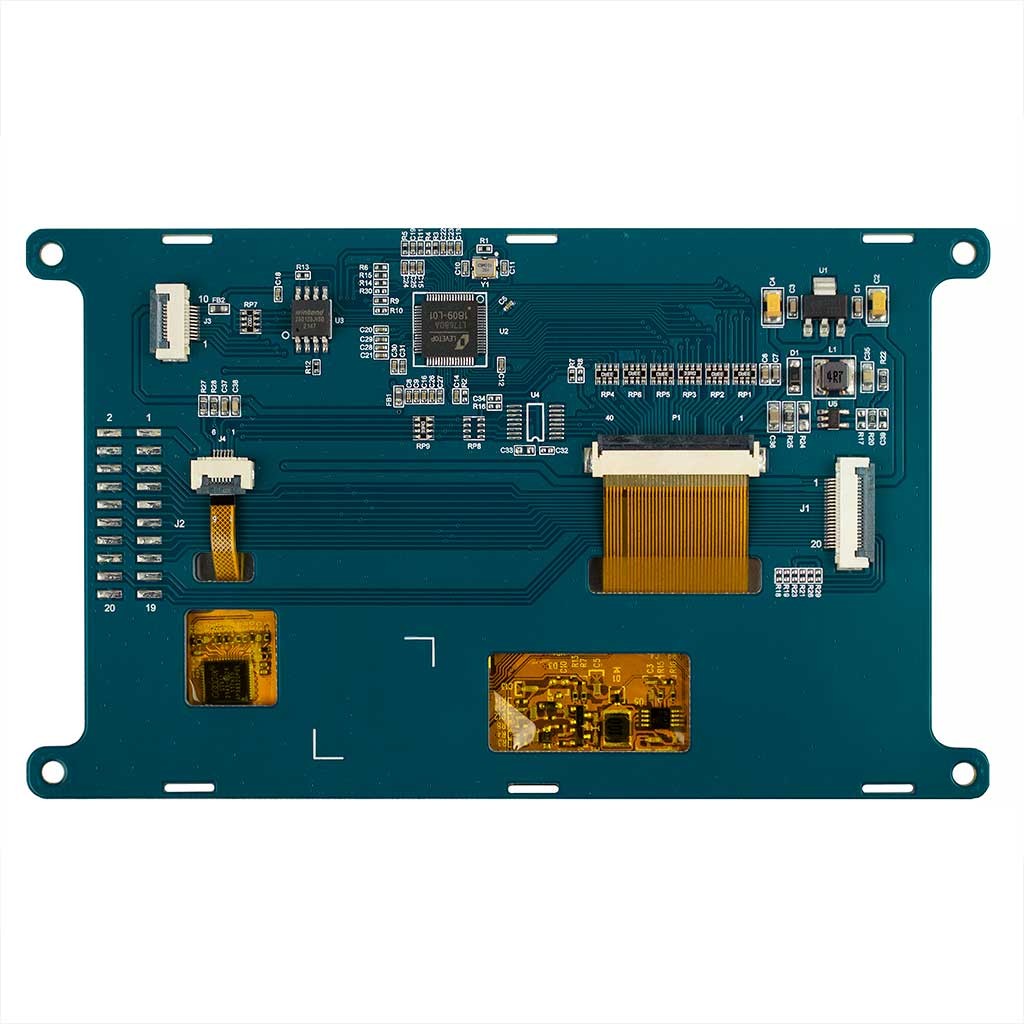

Внешний 20-контактный интерфейс J1, J2 экранного модуля WKS50WV009-WCT
| № контакта | Обозначение | Назначение | Описание |
| 1-2 | VCC5V | Питание | Входное напряжение модуля 5 В |
| 3-4 | GND | Питание | Заземление |
| 5 | LCD_CS | Вход | Выбор микросхемы для 3-проводного последовательного SPI-интерфейса |
| 6 | NC | - | Нет подключения |
| 7 | LCD_SCLK | Вход | Тактирование 3-проводного последовательного SPI-интерфейса |
| 8 | LCD_INT | Выход | Внешнее прерывание на хост для отображение статуса |
| 9 | LCD_RST | Вход | Cигнал сброса LCD, активен на низком уровне |
| 10 | LCD_SDA | Вход/Выход | Двунаправленные данные 3-проводного SPI-интерфейса |
| 11 | CTP_INT | Выход | Cенсорная панель. Внешнее прерывание на хост |
| 12 | CTP_SCL | Вход | Cенсорная панель. Сигнал тактирования I2C |
| 13 | CTP_SDA | Вход/Выход | Cенсорная панель. Ввод/вывод данных I2C |
| 14 | CTP_RST | Вход | Cенсорная панель. Внешний сигнал сброса, активен на низком уровне |
| 15 | NC | - | Нет подключения |
| 16 | GND | Питание | Заземление |
| 17-19 | NC | - | Нет подключения |
| 20 | GND | Питание | Заземление |
Внешний 10-контактный интерфейс SPI-флеш памяти J3 экранного модуля WKS50WV009-WCT
| № контакта | Обозначение | Назначение | Описание |
| 1 | SF_CLK | Вход | Сигнал тактирования |
| 2 | SF_DI | Вход | Входящие данные |
| 3 | SF_DO | Выход | Исходящие данные |
| 4 | SF_CS | Вход | Выбор микросхемы |
| 5 | LCD_RST | Вход | Cигнал сброса LCD, должен быть стянут на низкий уровень |
| 6 | GND | Питание | Заземление |
| 7-8 | NC | - | Нет подключения |
| 9-10 | 3,3V | Питание | Входное напряжение SPI-флеш памяти 3,3 В |

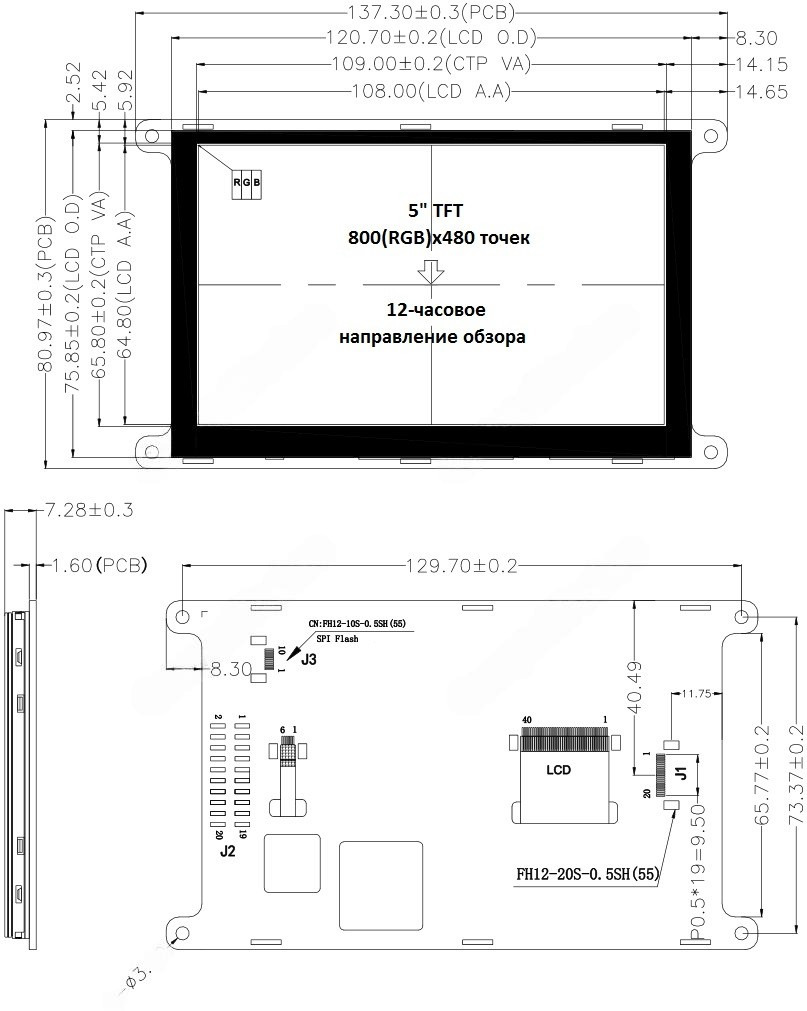

Физические размеры модуля, мм
 |
Документация модуля с экраном 5" WKS50WV009-WCT
------------------
СЕЕД14649:5370
