Графический TFT LCD экран 5.0 с разрешением 800*480 точек

Код товара: CTTL14650
Есть в наличии Есть в наличии
Графический TFT LCD экран 5.0 с разрешением 800*480 точек
5170 c
5170 c
Быстрый заказ

Заказ быстрым способом

Графический TFT LCD экран 5.0 с разрешением 800*480 точек

Цена: 5170 руб. Количество: шт.

Фамилия, имя:

E-Mail:

Телефон:

Ваш комментарий к заказу:

Я принимаю Политику конфиденциальности,
Публичную оферту, Пользовательское соглашение

Быстрый заказ

Заказ быстрым способом

Графический TFT LCD экран 5.0 с разрешением 800*480 точек

Цена: 5170 руб. Количество: шт.

Фамилия, имя:

E-Mail:

Телефон:

Ваш комментарий к заказу:

Я принимаю Публичную оферту, Политику конфиденциальности, Пользовательское соглашение
В корзину
Работаем без НДС
В корзину
Работаем без НДС

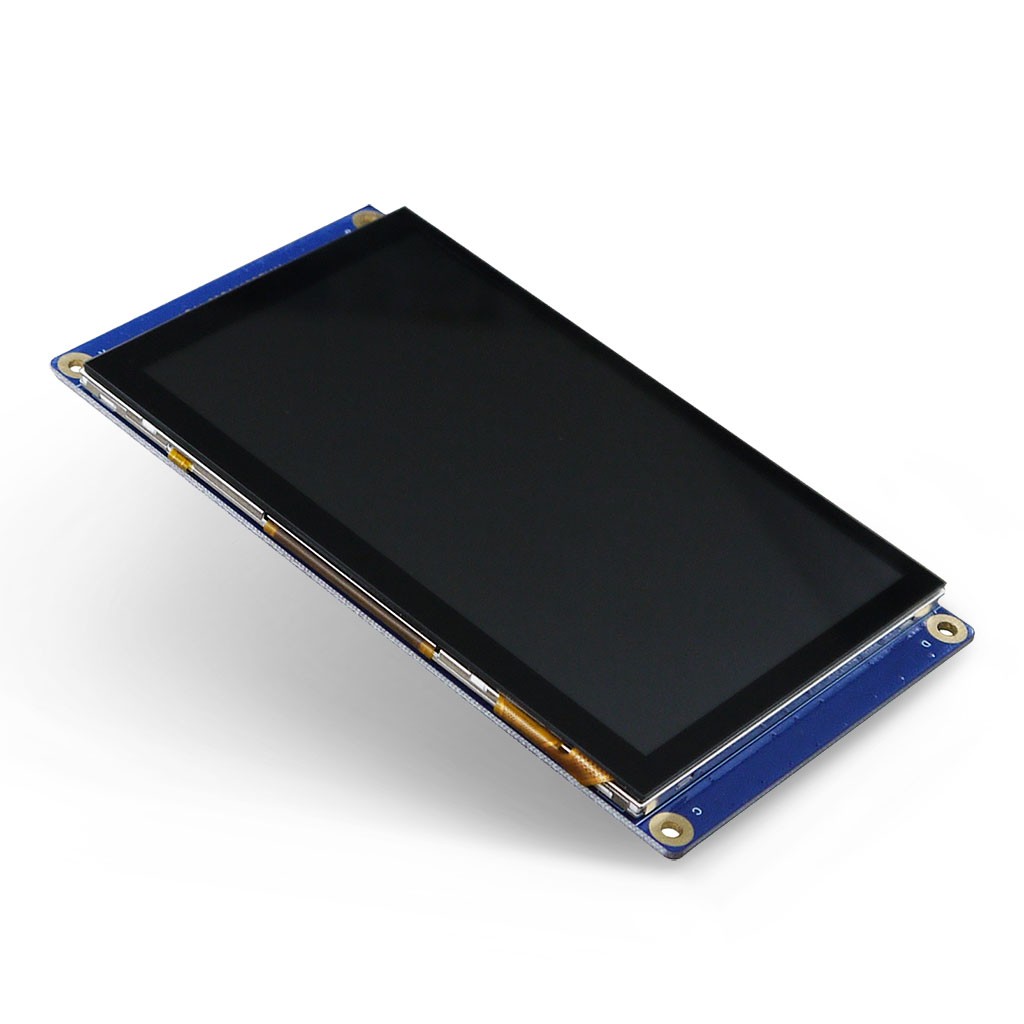

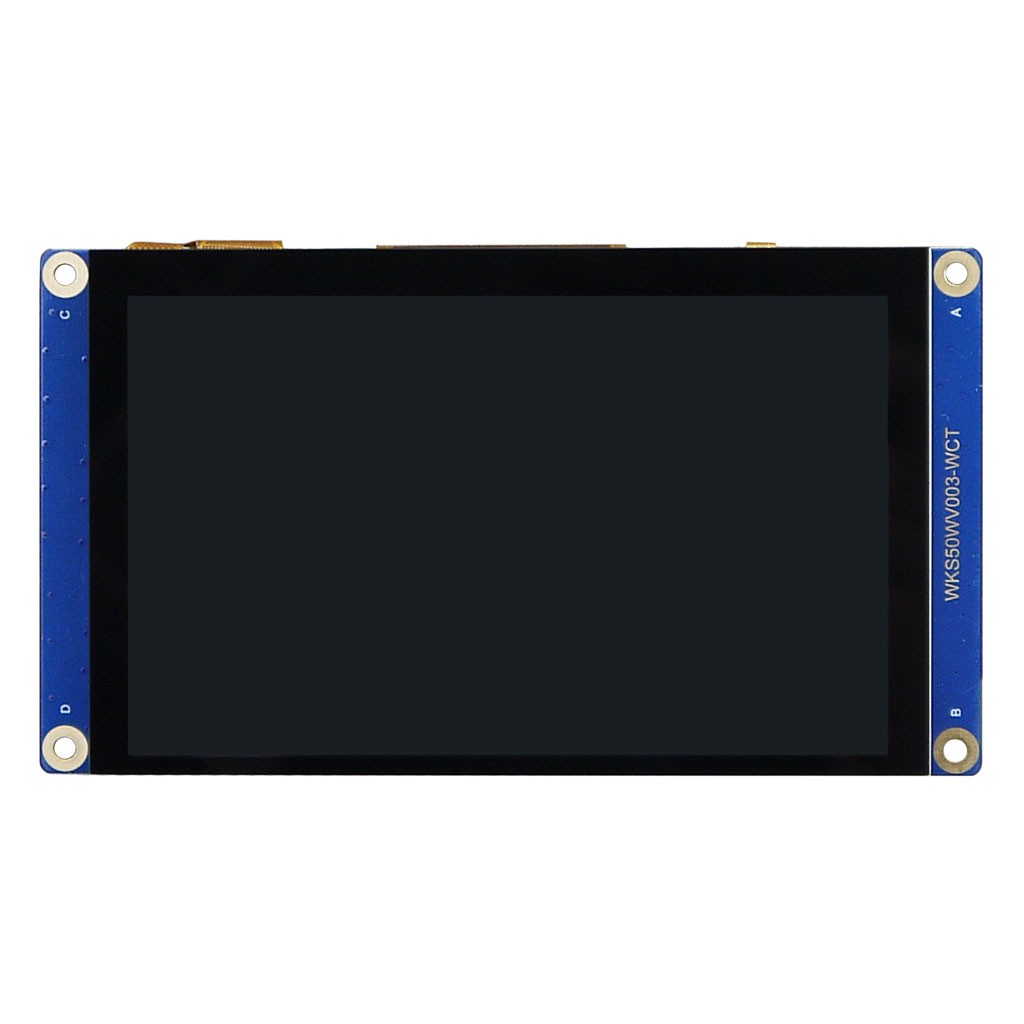

Графический TFT LCD экран 5.0 с разрешением 800*480 точек
Графический TFT LCD экран 5.0  Графический TFT LCD экран 5.0  Графический TFT LCD экран 5.0

Описание


Технические характеристики


  • Модель: WKS50WV003-WCT-RGB;
  • Напряжение питания: 5В;
  • Напряжение логицки: 3.3В;
  • Диагональ: 5 дюймов;
  • Экран;
  • Матрица: ЖК, TFT TN LCD;
  • Рабочее напряжение: 3.3 В;
  • Разрешение: 800 х 480 графических точек, WVGA;
  • Размер графической точки: 0.135 х 0.1635 мм;
  • Соотношение сторон: 5:3;
  • Цветовая палитра: RGB, 65536 оттенков;
  • Графический контроллер: н/д;
  • Интерфейс: RGB888 24-бит, параллельный;
  • Время отклика: 20 мс;
  • Контрастность: 350:1;
  • Яркость: 350 кд/м2;
  • NTSC (цветовая гамма): 50%;
  • Направление инверсии серого: смещение на 6 часов;
  • Углы обзора по горизонтали: 65°;
  • Углы обзора по вертикали: В50° х Н60°;
  • Активная область: 108.0 х 64.8 мм;
    •
  • Подсветка:;
  • Тип: 18 белых светодиодов, LED;
  • Рабочее напряжение: 18.6 В;
    •
  • Сенсорная панель;
  • Тип: ёмкостная;
  • Рабочее напряжение: 3.3 В;
  • Сенсорный контроллер: GT5688 Goodix;
  • Интерфейс: I2C, последовательный;
  • Адрес I2C: 0x14 или 0x5D (7-бит);
  • Мультитач: поддержка до 5 касаний;
  • Активная область: 96.44 х 55.26 мм;
  • Стекло: Cover Glass + ITO Glass (G+G);
  • Твёрдость поверхности: 6H;
  • Прозрачность: >82%;
    •
  • Внешний интерфейс:;
  • Разъём FFC/FPC 40 контактов с шагом 0.5 мм;
    •
  • Размеры модуля: 136 х 76.05 х 7.27 мм;
  • Температура эксплуатации: -20°C...+70°C;
    •

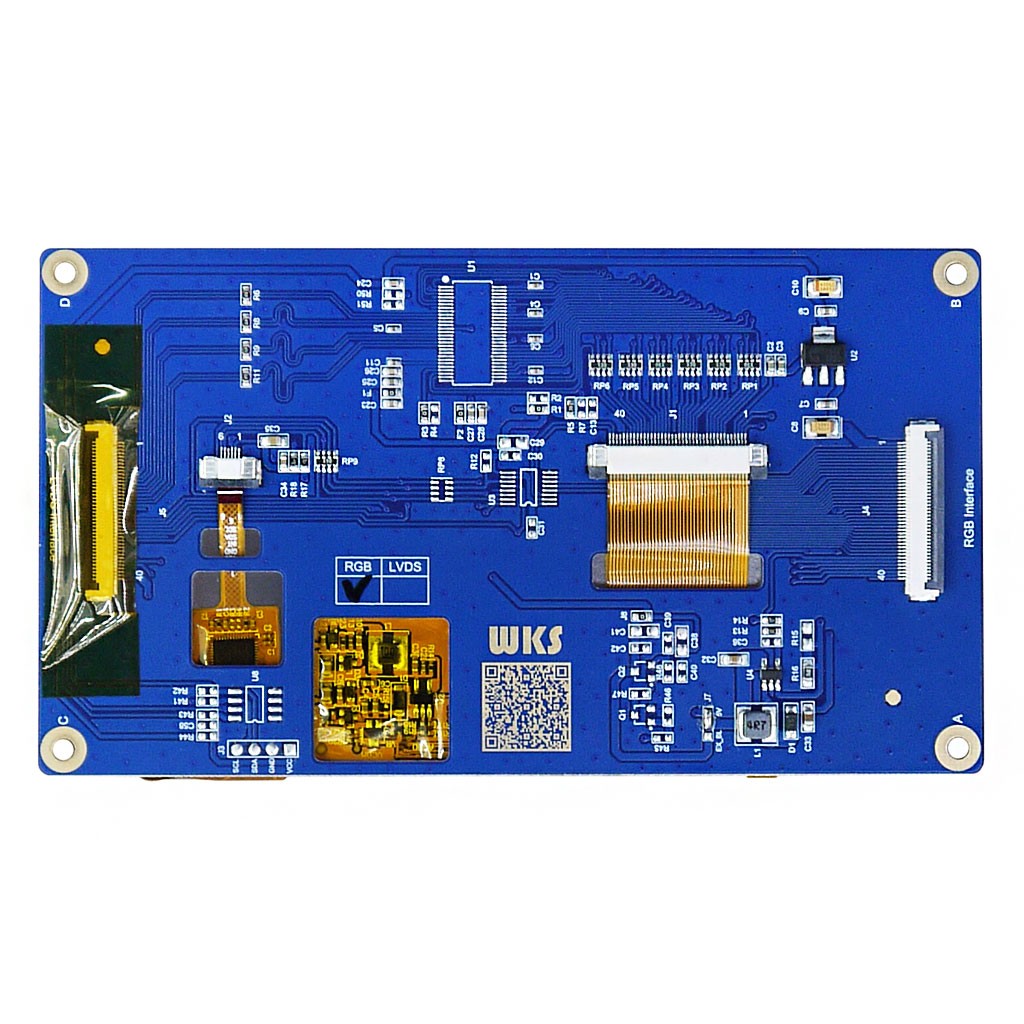

    RGB(J4) 40-контактный интерфейс подключения экранного модуля WKS50WV009-WCT


    № контакта Обозначение Назначение Описание
    1-2 VCC5V Питание Входное напряжение модуля 5 В
    3-10 R0-R7 Вход 8-битный цифровой вход данных Red (R0:LSB; R7:MSB)
    11 GND Питание Заземление
    12-19 G0-G7 Вход 8-битный цифровой вход данных Green (G0:LSB; G7:MSB)
    20 GND Питание Заземление
    21-28 B0-B7 Вход 8-битный цифровой вход данных Blue (B0:LSB; B7:MSB)
    29 GND Питание Заземление
    30 DCLK Вход Сигнал тактирования
    31 HSYNC Вход Горизонтальная синхронизация
    32 VSYNC Вход Вертикальная синхронизация
    33 DEN Вход Активация передачи данных
    34 BL_CTR Вход Управление подсветкой
    35 CTP_RST Вход Cенсорная панель. Внешний сигнал сброса, активен на низком уровне
    36 CTP_SDA Вход/Выход Cенсорная панель. Ввод/вывод данных I2C
    37 NC - Нет подключения
    38 CTP_SCL Вход Cенсорная панель. Сигнал тактирования I2C
    39 CTP_INT Вход Cенсорная панель. Внешнее прерывание на хост
    40 NC - Нет подключения

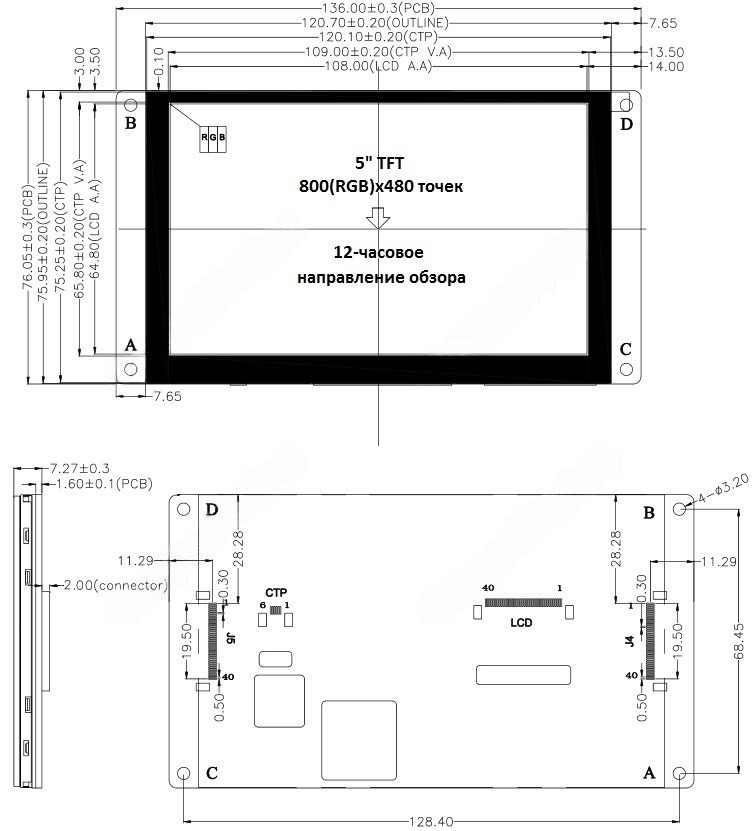

    Физические размеры модуля, мм


    Физические размеры модуля с экраном 5 дюймов WKS50WV003-WCT




    Документация модуля с экраном 5" WKS50WV003-WCT


  • Спецификация WKS50WV003-WCT (англ., PDF);
  • Приложение к спецификации WKS50WV003-WCT (англ., PDF);
  • Контроллер сенсорной панели GT5688 (кит., PDF);
  • Руководство по программированию GT5688 (англ., PDF);
  • Библиотека программирования WKS50WV003-WCT для платформы STM32 (7z-архив);

    • ------------------
